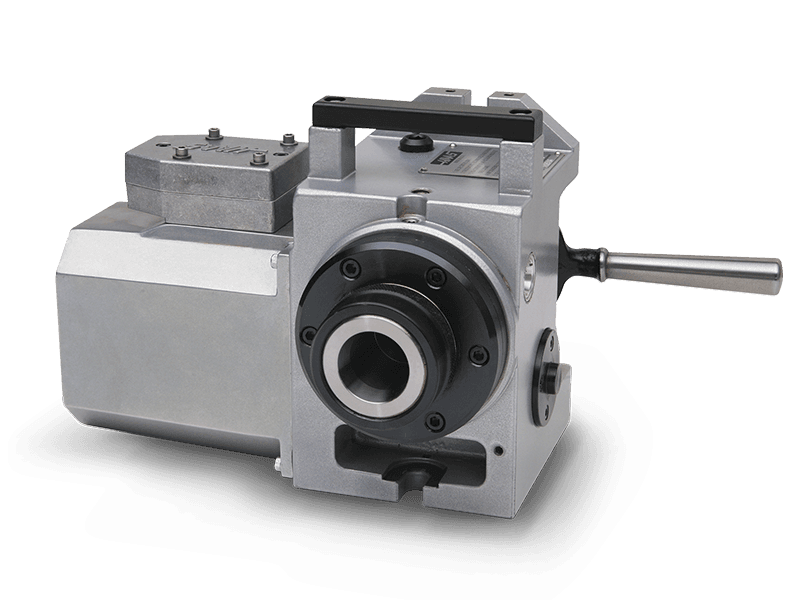

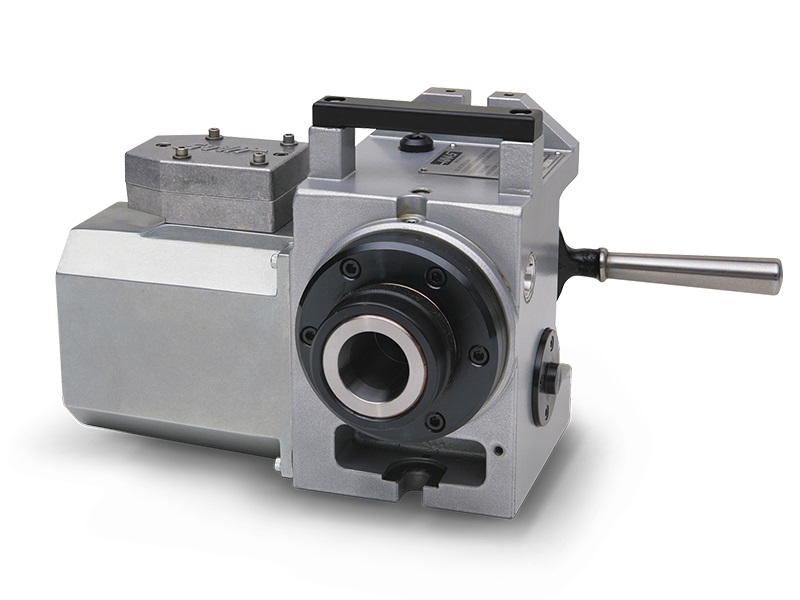

Делительный аппарат HA5C. Включает ручной цанговый патрон 5C.

Name: Haas HA5C
Brand: Haas
SKU: HA5C
Availability: Discontinued

HA5CАрхив

Делительный аппарат HA5C. Включает ручной цанговый патрон 5C бренда Haas, артикул HA5C. Цена по запросу, товар в архиве. Основные параметры: тип поворотного стола — Поворотный; макс. скорость вращения, об/мин — 410; макс. крутящий момент, Нм — 81.

Поворотный стол с цанговым патроном 5С с сервоприводом. Для работы с полнофункциональной четвертой осью требуется фрезерный станок Haas с приводом управления 4-й осью, а для автономной работы – сервоконтроллер Haas.

СервисОбучениеЛизингЛогистика

Основные параметры

Тип поворотного стола: Поворотный
Макс. скорость вращения, об/мин: 410
Макс. крутящий момент, Нм: 81
Бренд: Haas
Вид номенклатуры: Поворотные и наклонно-поворотные фрезерные столы

Технические характеристики

ПЛАНШАЙБА

Диаметр планшайбы задней опоры, мм -
Ширина Т-образных пазов, мм - 12H7
Максимальный вес на планшайбе с поджимом задней опорой, кг - 9,1
Максимальный вес на планшайбе без поджима задней опорой, кг - 4,5

ШПИНДЕЛЬ

Макс. скорость вращения, град/сек - 410
Момент вращения, Нм - 81
Макс. биение, мм - 0,013
Высота центра планшайбы, мм - 101,6
Передаточное отношение - 60:1

ПАРАМЕТРЫ ВРАЩЕНИЯ

Точность вращения, угл. сек. - ±30
Повторяемость, угл. сек. - ±10
Угловая дискретность (разрешение), град. - 0,001

ОБЩИЕ ДАННЫЕ

Тип двигателя - бесщеточный сервопривод
Размеры плиты для крепления заготовок, мм -
Макс. давление воздуха, бар - 10,3
Макс. рабочая температура окружающей среды, °С - 38
Вес стола, кг - 21,8
Габаритные размеры, мм - 389,1 х 201,4 х 211

КОМПЛЕКТАЦИЯ

необходимая электропроводка для подключения к станку
упаковка

Технические характеристики

Делительно-поворотные столы серии HA5C компании HAAS является идеальной для закрепления небольших деталей. Зажимать детали можно с помощью стандартных цанговых патронов 5С или трехкулачковых патронов, которые крепятся на резьбовом торце шпинделя. Цанговые патроны приводятся в действие при помощи рукоятки или дополнительного пневмозажима.

Изделия серии HA5C легко программировать, согласовывать и устанавливать. Высокая точность процессов изготовления и обработки в цехах компании HAAS обеспечивают высокое качество и надежную работу в течение многих лет.

Высокопроизводительные многошпиндельные поворотные аппараты

Haas предлагает самые экономичные многошпиндельные конструкции, размещая шпиндельные головки между собой как можно ближе. В крупносерийном производстве загрузка множества деталей позволяет экономить время на смене инструмента и сокращении ускоренных перемещений, обеспечивая возможность станку увеличивать интервалы работы между загрузками деталей. За счет экономии времени повышается эффективность производства.

Характеристики

Использование стандартных цанговых патронов 5C, ступенчатых цанговых патронов и зажимов
Резьбовой торец шпинделя для патронов
Полиуретановый трубопровод и уплотнения, стойкие к воздействию СОЖ
Быстрое, простое и гибкое программирование
Простое сопряжение с ЧПУ с помощью M-кода
Прямое присоединение к станкам Haas
Регулируемая скорость подачи
Фрезерование по линии, дуге и спирали
Быстрая установка
Точность и воспроизводимость

Доступные задние бабки

HTS4	Ручная задняя бабка, высота центра 102 мм.
HPTS4	Пневматическая задняя бабка, высота центра 102 мм.
