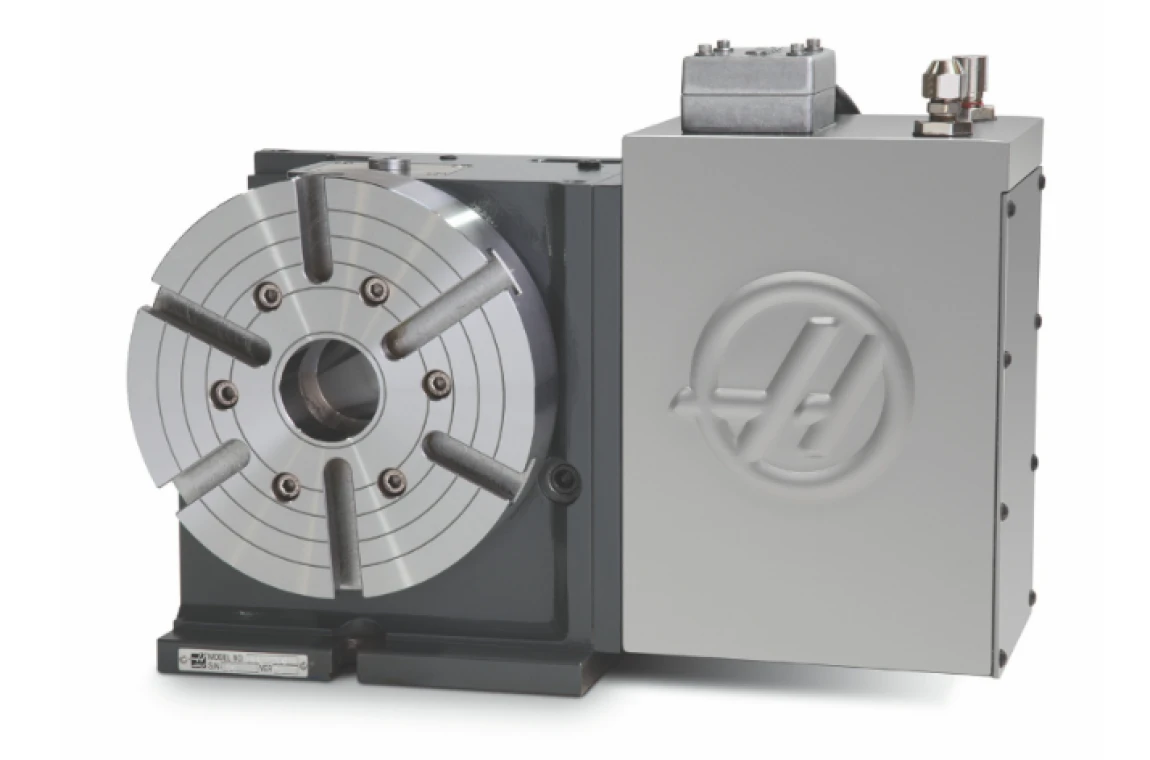

Высокоскоростной поворотный стол с сервоконтролером. 210 мм. HRC210

Name: Haas HRC210
Brand: Haas
SKU: HRC210
Availability: Discontinued

HRC210Архив

Высокоскоростной поворотный стол с сервоконтролером. 210 мм. HRC210 бренда Haas, артикул HRC210. Цена по запросу, товар в архиве.

Поворотный стол с планшайбой 210 мм, скорость поворота 830 град/сек. Для работы c полнофункциональной четвертой осью требуется фрезерный станок Haas с приводом управления 4-й осью. Стол работает с фрезерными станками Haas с программным обеспечением версии 18.13 или более поздней версии. Не доступен для автономной работы.

СервисОбучениеЛизингЛогистика

Основные параметры

Бренд: Haas
Вид номенклатуры: Поворотные и наклонно-поворотные фрезерные столы

Технические характеристики

ПЛАНШАЙБА

Диаметр планшайбы стола, мм - 210
Диаметр планшайбы задней опоры, мм -
Количество радиальных T-пазов, шт. - 6 х 60°
Ширина Т-образных пазов, мм - 12H7
Диаметр направляющего отверстия, мм - 50,8
Глубина направляющего отверстия, мм - 48,5
Сквозное отверстие шпинделя, мм - 45
Вариант крепления на столе станка - вертик./горизонт.
Максимальный вес на планшайбе с поджимом задней опорой, кг - 71,2
Максимальный вес на планшайбе без поджима задней опорой, кг - 35,6

ШПИНДЕЛЬ

Макс. скорость вращения, град/сек - 830
Момент вращения, Нм - 149
Макс. биение, мм - 0,013
Высота центра планшайбы, мм - 152,4 ±0,03
Передаточное отношение - 36:1
Тормозной момент, Нм - 182

ПАРАМЕТРЫ ВРАЩЕНИЯ

Точность вращения, угл. сек. - ±30
Повторяемость, угл. сек. - ±4
Угловая дискретность (разрешение), град. - 0,001

ОБЩИЕ ДАННЫЕ

Тип двигателя - бесщеточный сервопривод
Размеры плиты для крепления заготовок, мм -
Макс. давление воздуха, бар - 10,3
Макс. рабочая температура окружающей среды, °С - 38
Вес стола, кг - 71,2
Габаритные размеры, мм - 424 х 193 х 320
Требуемая версия ПО фрезерного станка HAAS - 18.13 или выше

КОМПЛЕКТАЦИЯ

необходимая электропроводка для подключения к станку
упаковка

Доступные задние бабки

HTS6	Ручная задняя бабка, высота центра 152 мм.
HPTS6	Пневматическая задняя бабка, высота центра 152 мм.
