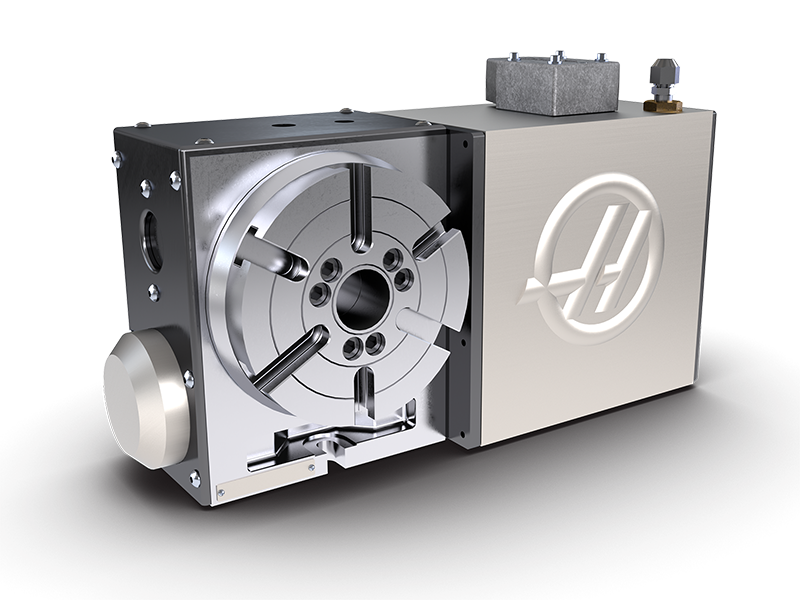

Поворотный стол с сервоприводом и пневмотормозом, диаметр планшайбы 160 мм
Поворотный стол с сервоприводом и пневмотормозом, диаметр планшайбы 160 мм бренда Haas, артикул HRT160. Цена по запросу, товар в архиве. Основные параметры: тип поворотного стола — Поворотный; диаметр планшайбы, мм — 160; макс. скорость вращения, об/мин — 130.
Основные параметры
Основные параметры
- Тип поворотного стола
- Поворотный
- Диаметр планшайбы, мм
- 160
- Макс. скорость вращения, об/мин
- 130
- Макс. крутящий момент, Нм
- 203
- Бренд
- Haas
- Вид номенклатуры
- Поворотные и наклонно-поворотные фрезерные столы
Технические характеристики
Технические характеристики
- Диаметр планшайбы стола, мм - 160
- Диаметр планшайбы задней опоры, мм -
- Количество радиальных T-пазов, шт. - 6 х 60°
- Диаметр направляющего отверстия, мм - 38,1
- Вариант крепления на столе станка - вертик./горизонт.
- Максимальный вес на планшайбе с поджимом задней опорой, кг - 40,8
- Максимальный вес на планшайбе без поджима задней опорой, кг - 20,4
- Макс. скорость вращения, град/сек - 130
- Момент вращения, Нм - 203
- Макс. биение, мм - 0,013
- Высота центра планшайбы, мм - 127
- Передаточное отношение - 36:1
- Тормозной момент, Нм - 136
- Точность вращения, угл. сек. - ±15
- Повторяемость, угл. сек. - ±10
- Угловая дискретность (разрешение), град. - 0,001
- Тип двигателя - бесщеточный сервопривод
- Размеры плиты для крепления заготовок, мм -
- Макс. давление воздуха, бар - 10,3
- Макс. рабочая температура окружающей среды, °С - 38
- Вес стола, кг - 40,8
- Габаритные размеры, мм - 441 х 152 х 264
- необходимая электропроводка для подключения к станку
- упаковка
Дополнительная информация
Поворотный стол с пневматическим тормозом. Диаметр планшайбы 160 мм. Крутящий момент 203 Нм. Максимальная скорость вращения 130 град/сек.
Поворотные столы серии HRT предназначены для закрепления деталей среднего и большого размера. Выпускаются размером от 160 до 600 мм. В каждом поворотном столе выполнены высокоточные Т-образные пазы для установки деталей, патронов и приспособлений, а также сквозные отверстия большого диаметра для подачи прутка и размещения приспособлений. Возможна установка в горизонтальном или вертикальном положении.
Доступные задние бабки
| HTS5 | Ручная задняя бабка, высота центра 127 мм. |
| HPTS5 | Пневматическая задняя бабка, высота центра 127 мм. |
