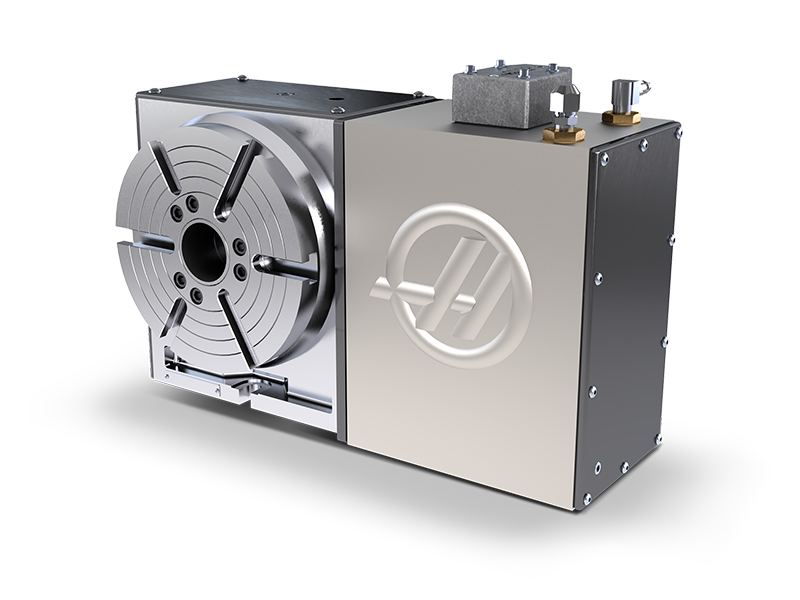

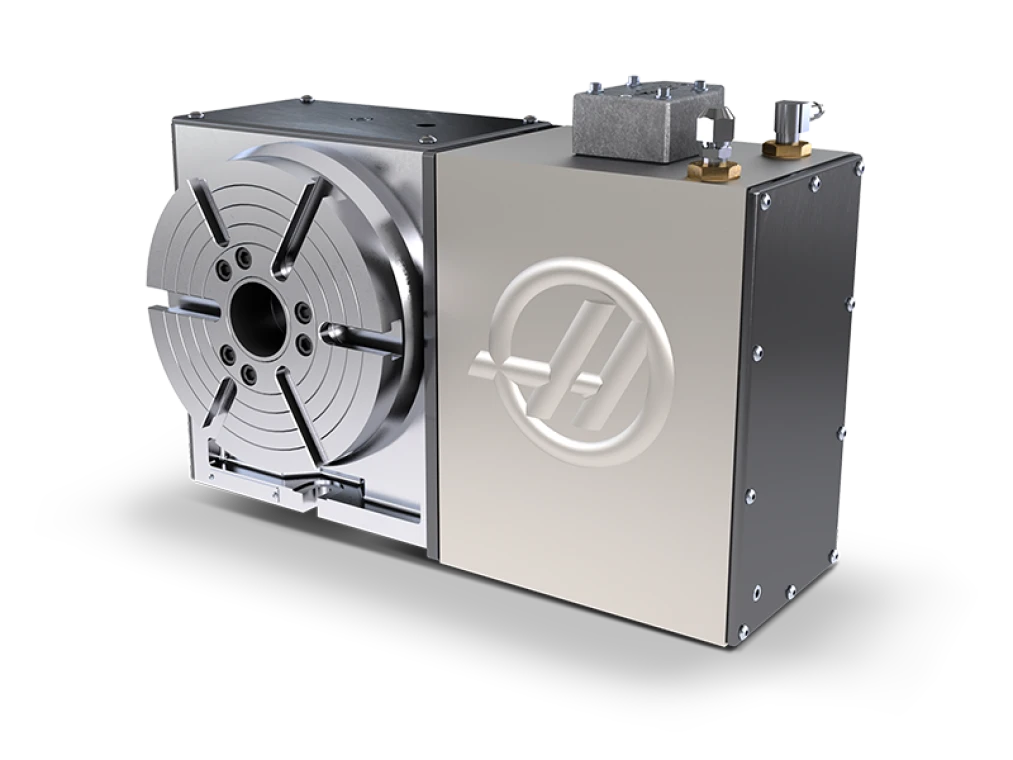

Поворотный стол с сервоприводом и пневмотормозом, диаметр планшайбы 210 мм
Поворотный стол с сервоприводом и пневмотормозом, диаметр планшайбы 210 мм бренда Haas, артикул HRT210. Цена — от 71 471,64 BYN с НДС, товар в архиве. Основные параметры: тип поворотного стола — Поворотный; диаметр планшайбы, мм — 210; макс. скорость вращения, об/мин — 100.
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Основные параметры
Основные параметры
- Тип поворотного стола
- Поворотный
- Диаметр планшайбы, мм
- 210
- Макс. скорость вращения, об/мин
- 100
- Макс. крутящий момент, Нм
- 285
- Бренд
- Haas
- Вид номенклатуры
- Поворотные и наклонно-поворотные фрезерные столы
Технические характеристики
Технические характеристики
- Диаметр планшайбы стола, мм - 210
- Диаметр планшайбы задней опоры, мм -
- Количество радиальных T-пазов, шт. - 6 х 60°
- Диаметр направляющего отверстия, мм - 50,8
- Вариант крепления на столе станка - вертик./горизонт.
- Максимальный вес на планшайбе с поджимом задней опорой, кг - 74,8
- Максимальный вес на планшайбе без поджима задней опорой, кг - 37,4
- Макс. скорость вращения, град/сек - 100
- Момент вращения, Нм - 285
- Макс. биение, мм - 0,013
- Высота центра планшайбы, мм - 152,4 ±0,03
- Передаточное отношение - 90:1
- Тормозной момент, Нм - 271
- Точность вращения, угл. сек. - ±15
- Повторяемость, угл. сек. - ±10
- Угловая дискретность (разрешение), град. - 0,001
- Тип двигателя - бесщеточный сервопривод
- Размеры плиты для крепления заготовок, мм -
- Макс. давление воздуха, бар - 10,3
- Макс. рабочая температура окружающей среды, °С - 38
- Вес стола, кг - 74,8
- Габаритные размеры, мм - 470 х 178 х 315
- необходимая электропроводка для подключения к станку
- упаковка
Дополнительная информация
Поворотный стол с пневматическим тормозом. Диаметр планшайбы 210 мм. Крутящий момент 285 Нм. Максимальная скорость вращения 100 град/сек.
Поворотные столы серии HRT предназначены для закрепления деталей среднего и большого размера. Выпускаются размером от 160 до 600 мм. В каждом поворотном столе выполнены высокоточные Т-образные пазы для установки деталей, патронов и приспособлений, а также сквозные отверстия большого диаметра для подачи прутка и размещения приспособлений. Возможна установка в горизонтальном или вертикальном положении.
Доступные задние бабки
| HTS6 | Ручная задняя бабка, высота центра 152 мм. |
| HPTS6 | Пневматическая задняя бабка, высота центра 152 мм. |
