Испытания вертикально-фрезерного центра Haas VF-3YT/50
Компанией «Абамет» совместно с предприятием ФГУП ФНПЦ ПО «Старт» им. М.В. Проценко (г. Заречный, Пензенская обл.) было принято решение о проведении испытания станка Haas VF-3YT/50 с использованием инструмента ПО «Старт». Станок для проведения работы был выделен предприятием-партнером компании «Абамет». Основной целью являлось определение возможного появления вибрации станка при максимальном съёме материала на максимальных режимах работы, показателем вибрации служила бы полученная шероховатость обработанных поверхностей.
Материал заготовок и инструмент

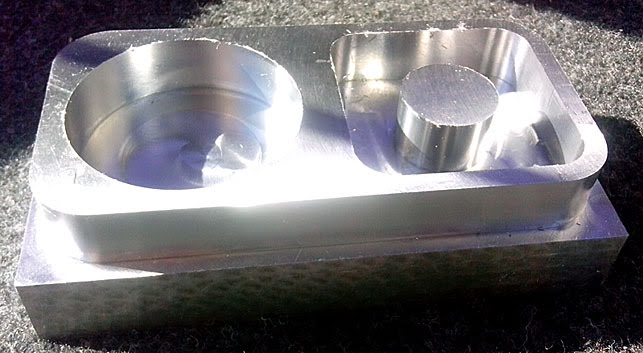

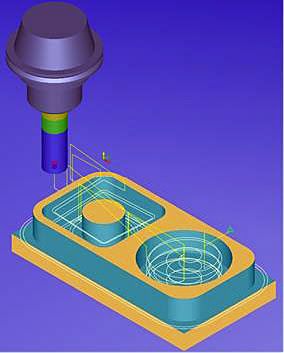

На первом этапе было проведено фрезерование заготовки: материал Сталь 45; габаритные размеры – 150×80×40 мм.
- Черновая обработка стальной заготовки. Фреза концевая твердосплавная 114.16.092.32.22 производства ПО «Старт». Материал фрезы – RX10. Диаметр режущей части = Ø16 мм; длина режущей части L рч = 32 мм; общая длина инструмента L = 92 мм; число зубьев Z = 4.
- Чистовая обработка стальной заготовки. Фреза концевая твердосплавная 04.12.080.26.4 производства ПО «Старт». Материал фрезы – RX12UF. Диаметр режущей части = Ø12 мм; длина режущей части L рч = 26 мм; общая длина инструмента L = 80 мм; число зубьев Z = 4.

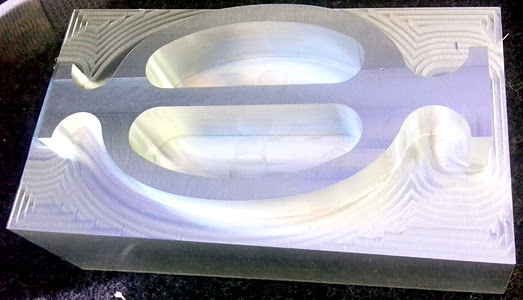

На втором этапе было проведено фрезерование заготовки: материал Алюминиевый сплав Амг6; габаритные размеры – 140×80×50 мм.
Фреза концевая твердосплавная 01.12.080.26.1 производства ПО «Старт». Материал фрезы – K12F. Диаметр режущей части = Ø12 мм; длина режущей части L рч = 26 мм; общая длина инструмента L = 80 мм; число зубьев Z = 2.
Режимы резания
Обработка стали
Черновая обработка. Минутная подача F мин = 400 мм/мин; частота вращения шпинделя S = 2500 об/мин. Глубина фрезерования t = 17 мм; ширина фрезерования B = 16 мм.
Чистовая обработка. Минутная подача F мин = 600 мм/мин; частота вращения шпинделя S = 5000 об/мин. Глубина фрезерования t = 17 мм; снимаемый припуск = 0,2 мм.
Обработка алюминия
Минутная подача F мин = 1000 мм/мин; частота вращения шпинделя S = 6000 об/мин. Максимальная глубина фрезерования t = 18,5 мм; максимальная ширина фрезерования B = 12 мм.
Заготовки и управляющие программы были предоставлены ФГУП ФНПЦ ПО «Старт» им. М.В. Проценко.
Оборудование

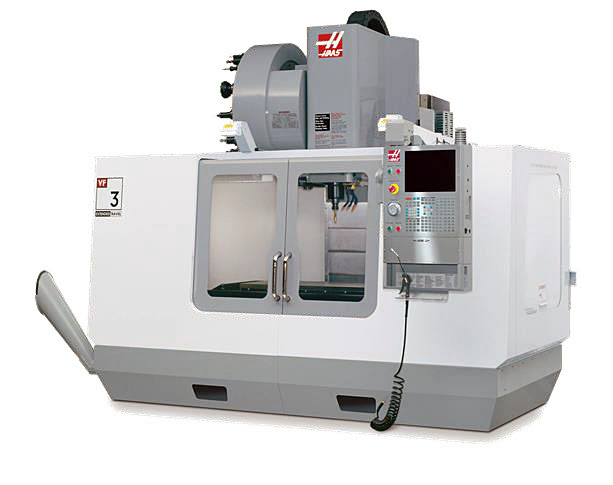

Опытные работы проводились на обрабатывающем центре VF-3YT/50 (2007 года выпуска).
| Модель | VF-3YT/50 |
|---|---|
| Размеры стола, мм | 1321×584 |
| Максимальная нагрузка на стол, кг | 1588 |
| Шпиндель | ISO50 |
| Частота вращения шпинделя, об/мин | 7500 |
| Максимальный крутящий момент, Нм | 610 (при n=500 об/мин) |
| Максимальная мощность на шпинделе, кВт | 22,4 |
| Привод | Зубчатый редуктор |
| Ход по осям Х×Y×Z | 1016×660×635 |
| Расстояние от торца шпинделя, мм | 178/813 |
| Максимальные допустимые усилия по осям, кН | 24,91×24,91×24,91 |
| Тип магазина | бокового типа |
| Количество инструментальных позиций | 30+1 |
| Габаритные размеры станка Д×Ш×В, мм | 3785×3429×320 |
| Масса, кг | 7212 |
Результаты испытаний
При фрезеровании деталей на заданных режимах на станке вибрации не возникали, получившаяся шероховатость поверхностей стальной (≈Ra4) и алюминиевой (≈Ra6) деталей соответствует используемым режимам обработки.
Ланцов Сергей, начальник бюро станков с программным управлением ФГУП ФНПЦ ПО «Старт» им. М.В. Проценко: «Представленная модель станка подходит для интенсивного фрезерования (максимального съема материала за единицу времени) по своим техническим характеристикам, таким как: крутящий момент, мощность шпинделя, привод шпинделя (редуктор), масса станка и жёсткость станка в целом. Для силового фрезерования я бы порекомендовал устанавливать станок на анкерные болты, для придания дополнительной жесткости».
