Новая система ЧПУ Delem T-3500T, построенная на базе операционной системы Microsoft, с максимальной эффективностью управляет современными высокотехнологичными листогибочными прессами в различных комплектациях.

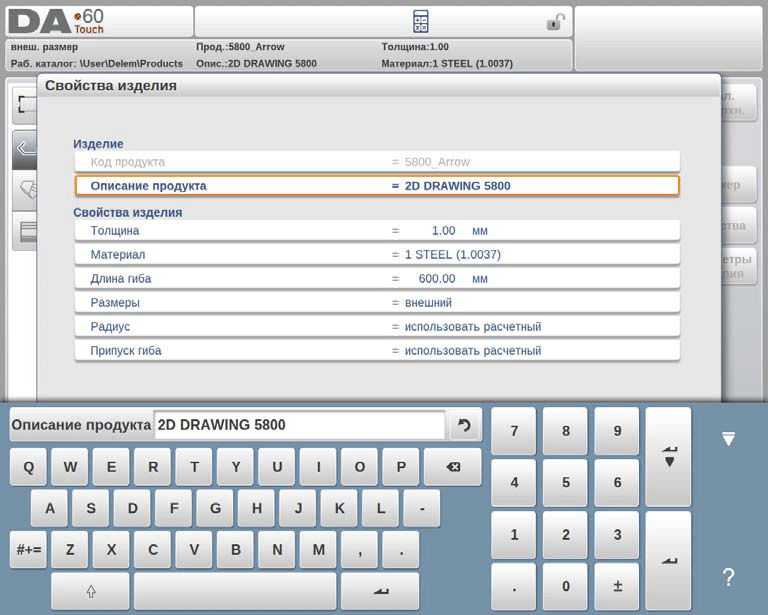

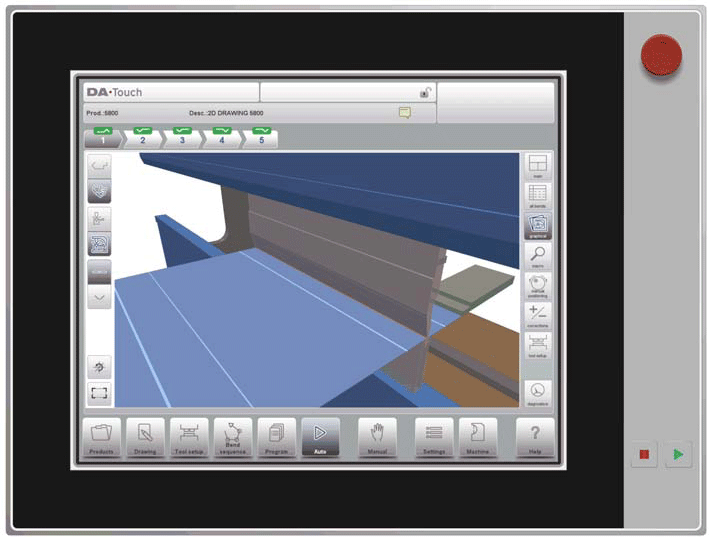

Цветной сенсорный TFT-дисплей 17” с разрешением экрана 1280х1024 точки — это современное средство не только отображения информации, но и полноценного, интуитивно понятного управления станком без применения клавиатуры. Физическими являются только аварийная кнопка и две функциональных. Все остальное можно ввести с помощью сенсорной клавиатуры.
Навигационная панель представляет из себя набор иконок, каждая из которых соответствует этапу работы с гидравлическим листогибом. Последовательность расположения страниц соответствует логике создания программ и работе на станке:
В любом окне можно выбрать справку, содержание которой соответствует режиму работы.
Создание программы производится двумя способами.

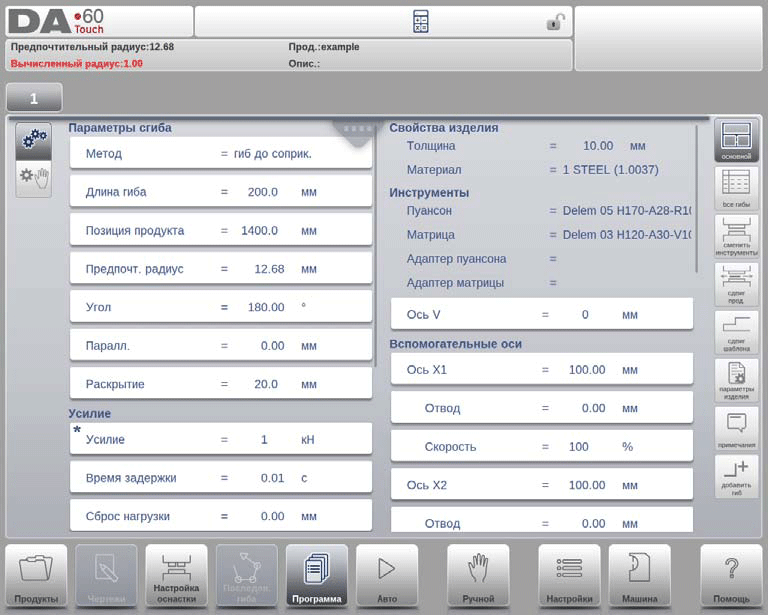

Прямое программирование без создания 2D-чертежа. Как правило, создается только страница первого гиба, а затем она дублируется необходимое количество раз, и на каждом последующем шаге меняются 1–2 параметра в соответствии с чертежом. Такой вариант быстр и удобен для опытных операторов и деталей средней сложности.

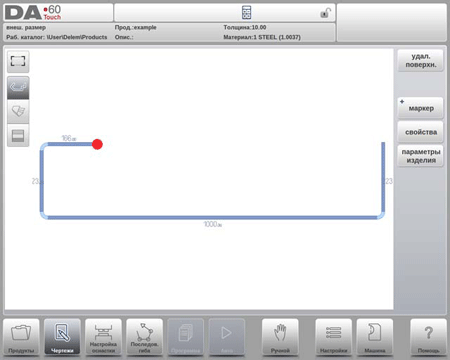

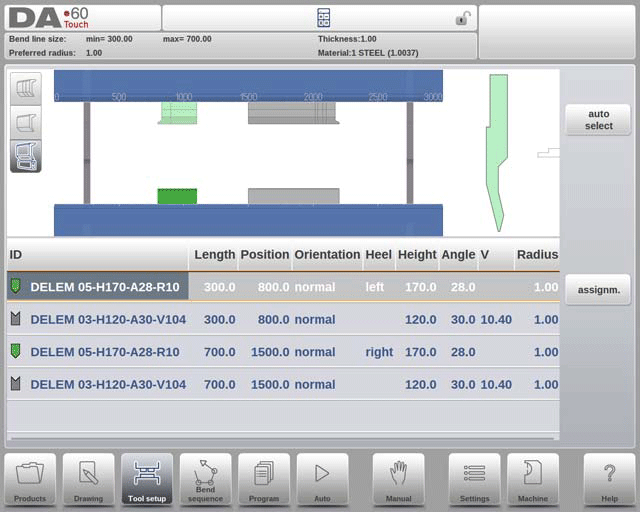

Графическое программирование включает создание 2D-профиля, его автоматическую обработку выбранными инструментами, а также проверку столкновений. Этот режим позволяет наиболее полно использовать интеллектуальные возможности современной платформы DA-60 Touch от компании Delem, на которой построено ЧПУ T-3500T. Визуальное 3D-отображение с возможностью вращения и масштабирования детали, станка и инструмента удобно оператору и позволят избежать ошибок при изготовлении деталей.
При необходимости оператор может внести коррективы в программу, созданную автоматически. Это касается и последовательности гибов, и параметров отдельного гиба.

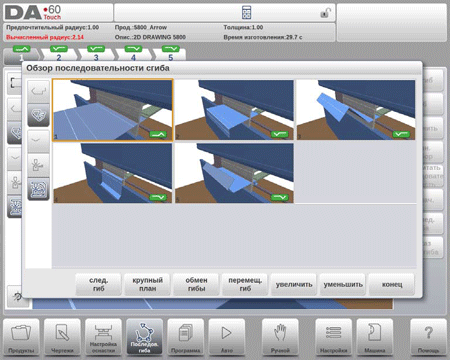

Автоматический расчет последовательности гибки и создание программы:

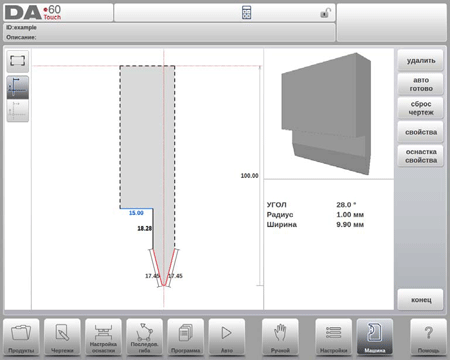

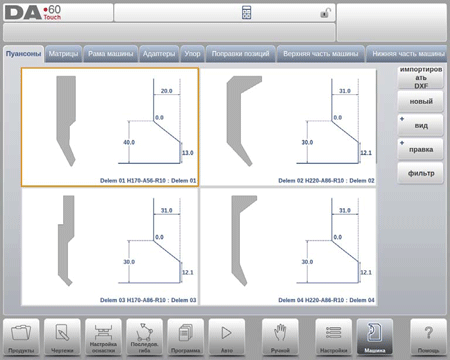

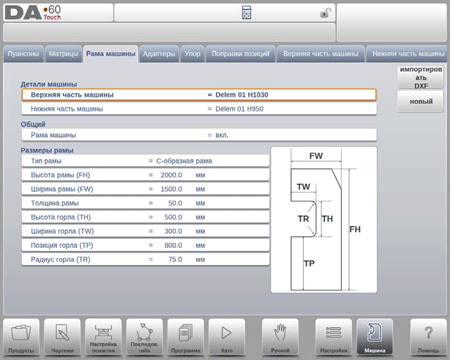

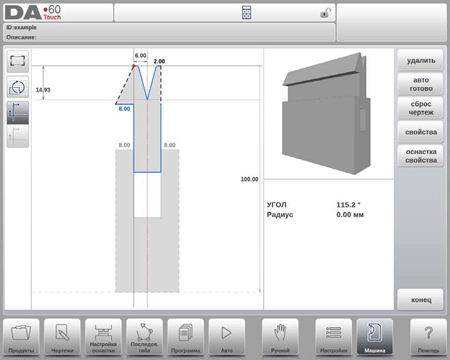

Графический модуль также позволяет создавать или корректировать модель станка, задних упоров, держателей инструмента и самого инструмента, включая «рога» секционных пуансонов, специальные инструменты, в том числе матрицы для заплющивания:
