Гидравлический или электромеханический листогиб: что выбрать для вашего производства

• Введение
• В чем различие гидравлического и электромеханического листогибов
• Для каких задач лучше подходит гидравлический листогиб
• Преимущества гидравлических листогибов
• Для каких задач лучше подходит электромеханический листогиб
• Преимущества электромеханических листогибов
• Заключение: какой листогиб выбрать

Введение

Выбор листогибочного пресса — стратегическое решение для любого производства, работающего с листовым металлом.

На первый взгляд гидравлические и электромеханические листогибы выполняют одну и ту же задачу — гибку листового металла. Однако различия в конструкции, принципе действия и эксплуатационных особенностях существенно влияют на область их применения.

В этой статье разберемся, чем отличается гидравлический листогиб от электромеханического, для каких задач подходит каждый тип и какие нюансы важно учитывать при выборе.

В чем различие гидравлического и электромеханического листогибов

Ключевое отличие гидравлического листогиба от электромеханического заключается в принципе работы.

Гидравлический листогибочный пресс оснащен гидростанцией, которая создает давление, передаваемое на гидроцилиндры. В результате верхняя балка приводится в движение. Усилие формируется за счет давления масла в системе, что позволяет получать высокие пиковые значения нагрузки.

Электромеханический листогибочный пресс оснащен серводвигателем: усилие передается через редуктор на ШВП (шарико-винтовую передачу) или ролико-ременный механизм, обеспечивая перемещение верхней балки.

Для каких задач лучше подходит гидравлический листогиб?

Гидравлический листогибочный пресс AMBA-17032 с ЧПУ

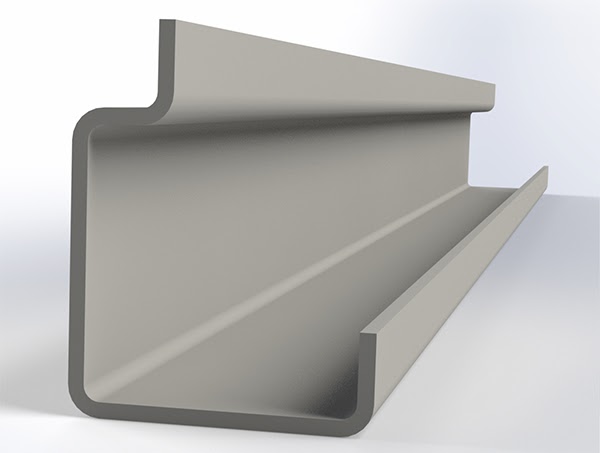

Как правило, гидравлические листогибы обладают большим усилием и длиной гиба — как в одиночном режиме, так и в тандеме. Поэтому их можно смело относить к задачам, связанным с гибкой более толстого и габаритного листа.

Важно отметить, что современные гидравлические листогибочные прессы не уступают в гибкости переналадки электромеханическим — при условии оснащения нижней системой крепления типа Euro style 60 (крепление под Т-образные матрицы с прижимной планкой). Такая система позволяет фиксировать небольшие сегменты матриц по всей длине гиба.

Среди гидравлических листогибов есть и компактные модели с длиной гиба 1200–1600 мм. Большое усилие не всегда требуется для длинных деталей: есть масса задач, когда требуется гнуть небольшие детали из толстого листа.

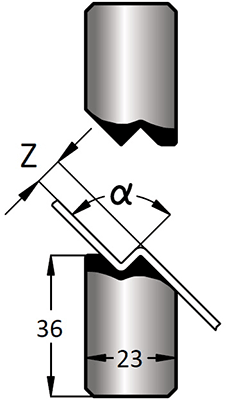

Помимо воздушной гибки, есть и другие операции, выполняемые на листогибочном прессе, например: Z-гиб или плющение — эти операции также требуют большого усилия и выносливости конструкции, что также делает гидравлические прессы здесь предпочтительными.

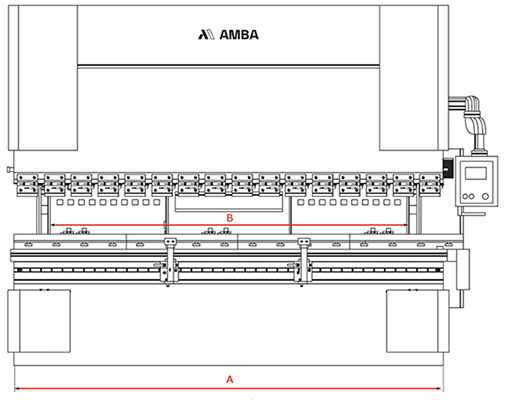

Следует учесть еще одну особенность гидравлических листогибов: это С-образная станина . На таком типе станины невозможно выполнить гиб при максимальном значении оси Х и максимальной длине гиба.

Эта особенность связана с боковыми колоннами станины, расстояние между которыми меньше, чем максимальная длина гиба. При попытке выполнить такой гиб деталь упрется в боковые колонны, и длина отгибаемой полки будет ограничена глубиной проемов в боковых колоннах.

Поэтому у любого гидравлического листогиба помимо других важных характеристики есть три определяющих параметра:

A. Длина гиба.

B. Расстояние между боковыми колоннами.

C. Глубина проемов в боковых колоннах.

Преимущества гидравлических листогибов

Для каких задач лучше подходит электромеханический листогиб

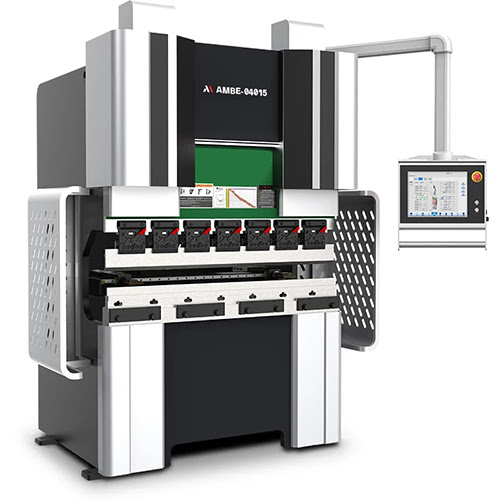

Электромеханический листогибочный пресс AMBE-04015 с ЧПУ

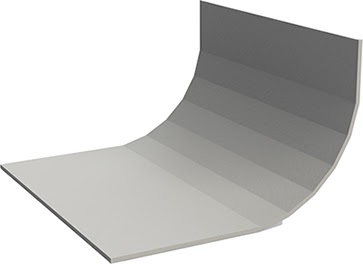

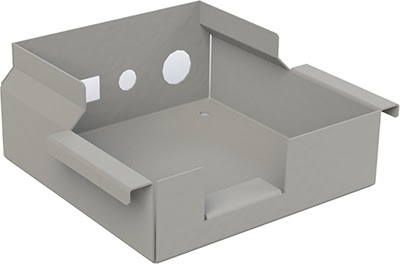

Электромеханические листогибочные прессы ориентированы на изготовление небольших и более сложных деталей из тонколистового металла методом воздушной гибки.

Здесь важны: высокая скорость, минимальное усилие, высокая повторяемость, точность позиционирования.

Особенно это актуально при работе с мелкими деталями, когда руки оператора находятся близко к линии гиба. В таких условиях важно, чтобы пресс начинал гибку с минимального расстояния до листа.

Особенности цикла гибки. Ось Y (верхняя балка) во время гиба проходит несколько циклов:

1. Свободный ход – перемещение от исходной позиции в точку смены скорости.
2. Смена скорости — точка, в которой верхняя балка переходит на рабочую скорость гиба.
3. Рабочий ход — перемещение от точки смены скорости до нижней мертвой точки (до заданного угла гиба).
4. Нижняя мертвая точка — точка, в которой достигается заданный угол гиба.
5. Задержка в нижней мертвой точке — при необходимости можно установить эту задержку, актуально для гибки твердых металлов.
6. Сброс нагрузки — перед началом движения оси Y в исходную точку происходит сброс усилия гиба.
7. Возврат оси Y в заданную точку раскрытия — верхняя балка поднимается в исходную точку.

У гидравлических прессов при смене скорости и сбросе давления присутствуют небольшие задержки, так как клапанам требуется время на переключение.

Электромеханические листогибы таких задержек не имеют, что дает преимущество по цикловой производительности.

Однако при нагрузках, близких к максимальным, серводвигатель может снижать скорость, и это преимущество частично нивелируется.

Электромеханические прессы имеют О-образную станину . Расстояние между колоннами близко к длине гиба, что позволяет выполнять гибы при максимальном значении оси X практически на всей длине.

Это важно при работе с длинными полками и сложной геометрией деталей.

Преимущества электромеханических листогибов

Заключение: какой листогиб выбрать

Не существует универсальной характеристики, которая однозначно определяет, какой листогиб «лучше».

Выбор зависит от задач производства:

1. Толстый металл, большие усилия, Z-гибка, плющение, тяжелые режимы эксплуатации — чаще выбор в пользу гидравлики.
2. Тонколистовой металл, высокая скорость, серийное производство мелких деталей, высокая повторяемость — преимущество у электромеханики.

На практике нередко встречается ситуация, когда для эффективного покрытия всего спектра задач на производстве используются оба типа листогибочных прессов. Поэтому главное при выборе исходить из реальной технологии, номенклатуры изделий и планируемой загрузки оборудования.
