В этом материале мы собрали основные сведения о фрезерных угловых головках: принцип работы, конструктивные особенности, разновидности и критерии выбора.
Фрезерная угловая головка — это оснастка для фрезерного станка, которая позволяет изменять угол режущего инструмента относительно заготовки, что обеспечивает возможность сверления или фрезерования в труднодоступных или недоступных для стандартного инструмента местах. Угловая головка обычно передает вращение инструмента под прямым углом 90° к оси шпинделя станка, но также в некоторых моделях возможны другие фиксированные углы. Благодаря этому оператор может обрабатывать боковые поверхности детали без переналадки заготовки: например, на 3-осевых ЧПУ-станках угловая головка позволяет сверлить отверстия в боковых стенках детали без ее поворота. Такой подход сокращает время производственного цикла, улучшает точность обработки и исключает многочисленные ручные операции переналадки.
Стандартная угловая головка — жесткая конструкция с фиксированным углом, в ее корпусе установлены прецизионные зубчатые передачи и шариковые подшипники высокого класса. Некоторые модели выполняются в удлиненном исполнении или со смещением, что расширяет диапазон их применения и позволяет располагать режущий инструмент вне оси шпинделя станка. Поскольку в фиксированных угловых головках угол не регулируется, они обходятся проще по конструкции и дешевле универсальных головок, но при этом пригодны только для операций с заранее установленным углом обработки.

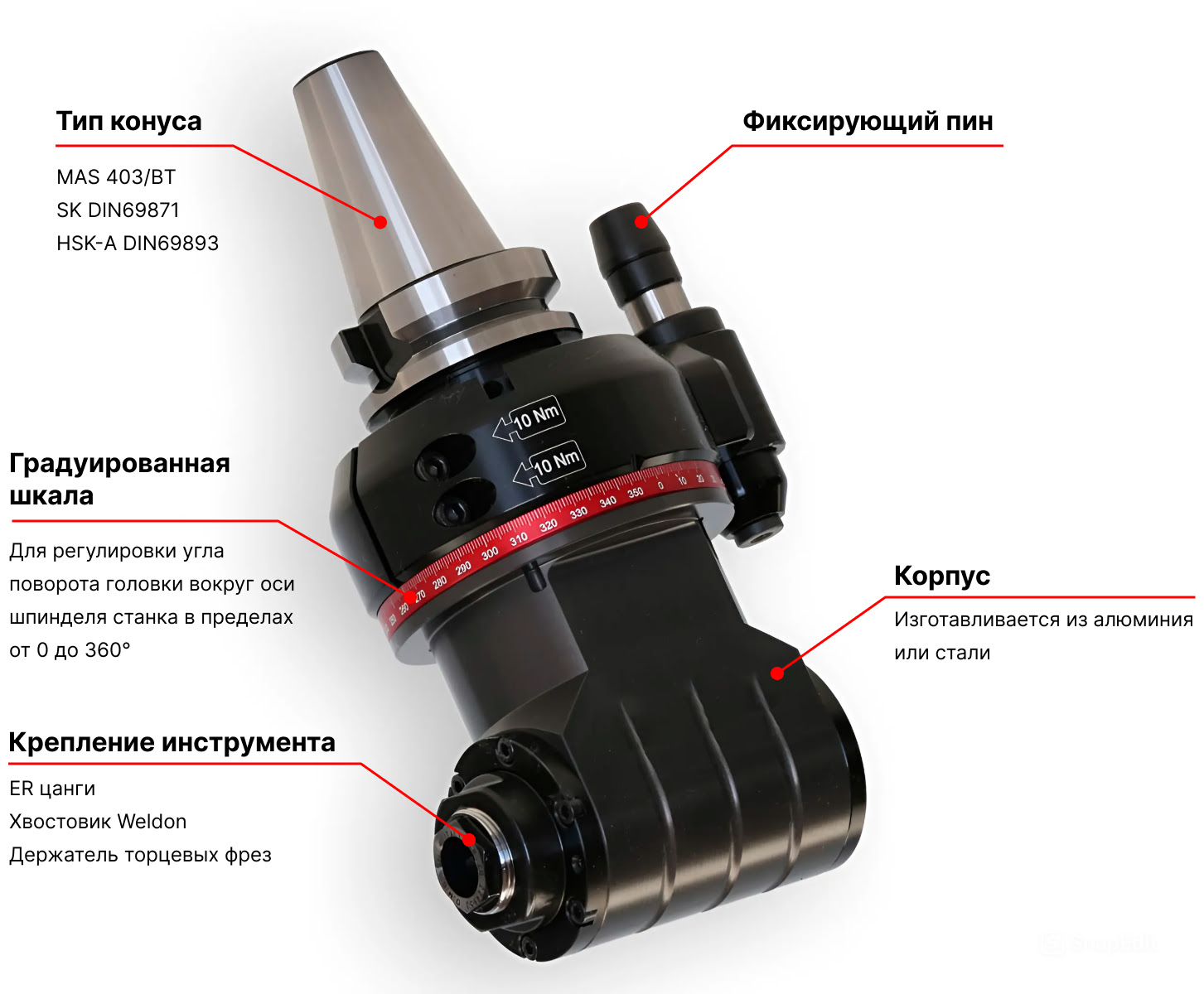

При выборе угловой головки важно учитывать целый ряд технических параметров. Ключевые из них включают:

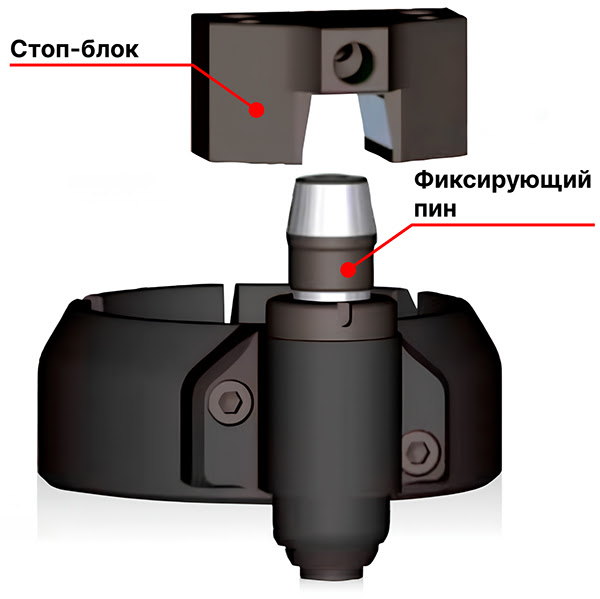

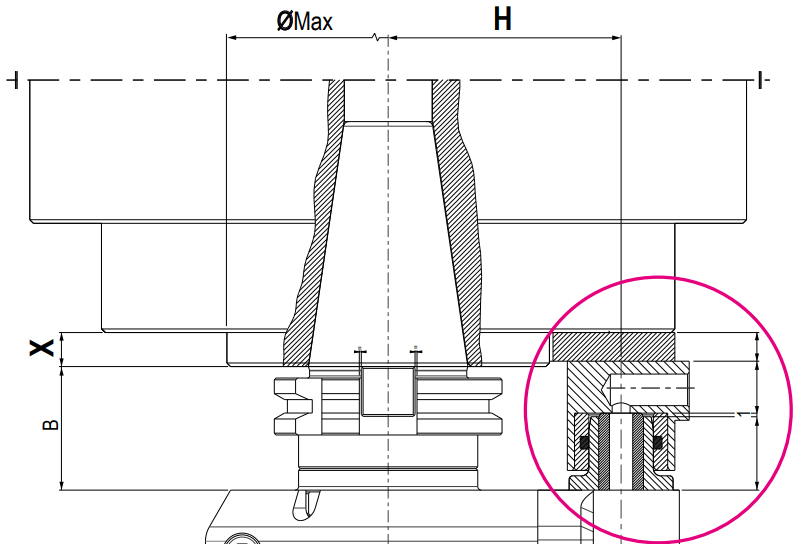

Для правильного позиционирования угловой головки в стоп-блоке, важно определить расстояние до центра пина. Определить оптимальный шаг можно, если измерить диаметр шпинделя станка. Стандартные варианты угловых головок выполнены с расстоянием: 65, 80 и 110 мм.
| Расстояние до центра пина, H | ∅Max |
|---|---|
| 65 | 99 |
| 80 | 129 |
| 110 | 189 |

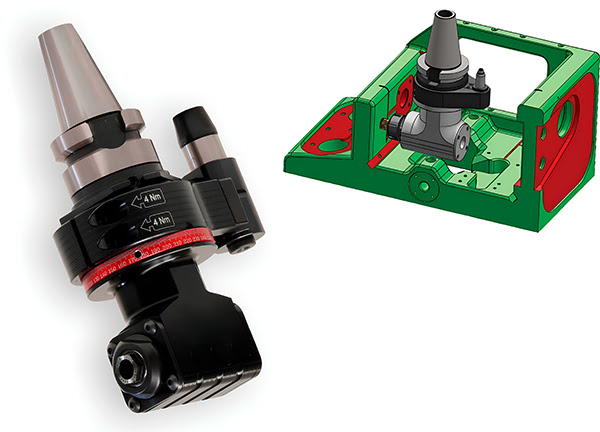

Фиксированные (например, 90°) — имеют жестко заданный угол наклона шпинделя и используются для традиционных задач фрезерования/сверления под этим углом. Фрезерная угловая головка 90° обеспечивает точное и жесткое фрезерование, сверление и нарезание резьбы строго под прямым углом к поверхности заготовки. Ее ключевое преимущество — возможность обработки боковых граней без переустановки детали.
Угловые головки с регулируемым углом — позволяют изменять угол наклона инструмента (обычно в пределах ±90°) под конкретную операцию. Их основное преимущество перед фиксированными моделями — гибкость: оператор может настроить нужный угол для конкретной операции, что критично для фрезерования или сверления под произвольными углами. Ключевая ценность заключается в значительном сокращении необходимости переустановки самой заготовки. Это особенно эффективно при обработке сложных деталей с труднодоступными зонами и точной обработке локальных участков на крупных заготовках, обеспечивая доступ инструмента без перемещения детали. Благодаря этой адаптивности регулируемые угловые головки незаменимы для сложных операций, расширяя функциональность фрезерных станков с ЧПУ.

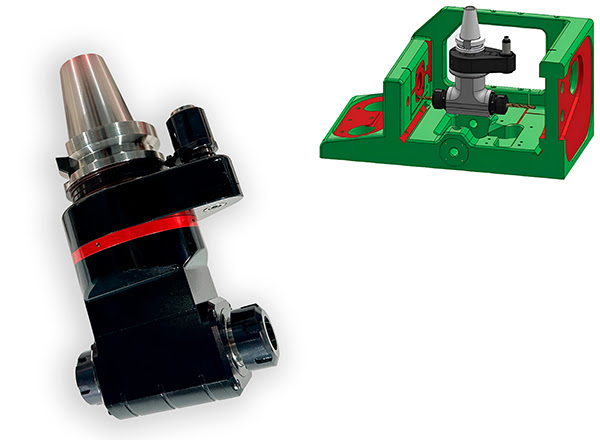

Двусторонние угловые головки — позволяют выполнять обработку в двух противоположных направлениях за один проход. Их конструкция с двумя шпинделями дает возможность использовать разный инструмент (например, сверла разного диаметра) одновременно. В крупносерийном производстве это исключает замену инструмента для второй операции, сокращая время обработки и простои оборудования.

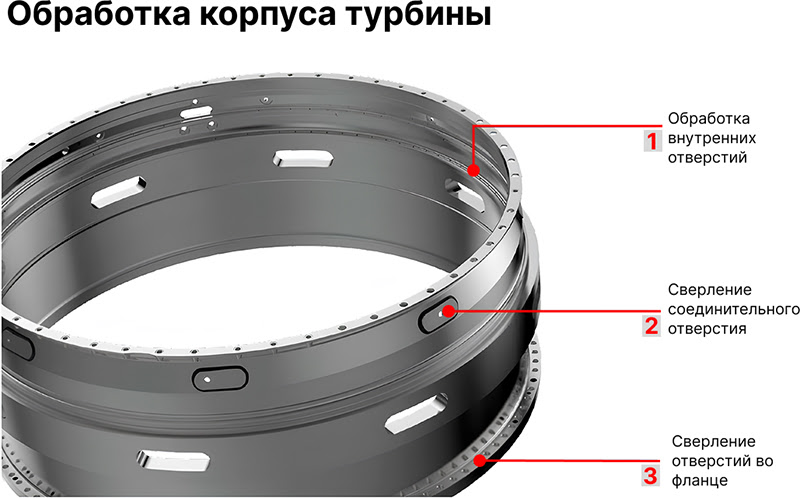

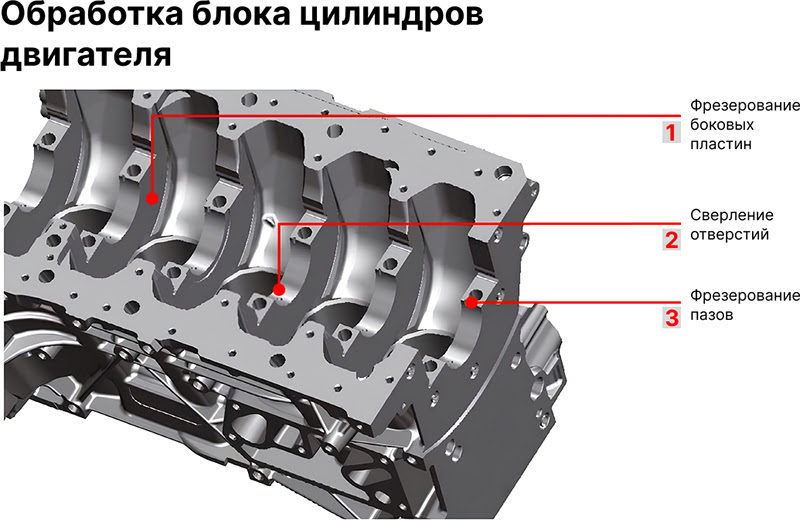

Угловые головки широко применяются там, где требуется высокая точность и доступ к труднодоступным поверхностям. Например, в авиационной и автомобильной промышленности они используются при изготовлении корпусов двигателей, турбин, деталей шасси и пресс-форм. В этих областях сложно обойтись без возможности фрезерования под углом, обеспечиваемой угловыми головками. Также в общем машиностроении угловые головки применяются для обработки корпусов насосов, клапанов, трубопроводов и других компонентов с несколькими фасками и отверстиями, сокращая число операций и повышая точность по сравнению с классическим подходом.
Угловые фрезерные головки расширяют технологические возможности станков и позволяют рационализировать производство сложных изделий. Благодаря их применению значительно уменьшается время переналадки заготовок и число вспомогательных операций, что повышает эффективность обработки и общую производительность цеха. При правильном выборе и грамотной эксплуатации угловая головка становится незаменимым инструментом в современном машиностроении, авиа- и автомобильной промышленности, энергетическом секторе и других отраслях, где требуются точность и гибкость при обработке сложных деталей.
