Инструмент серии SP*I

1 сентября 2025 г.

Система обозначений пластин серии SP*I
Система обозначений державок серии SP*I
Сплавы пластин серии SP*I
Описание геометрии пластин серии SP*I

Пластины серии SP*I
Державки серии SP*I

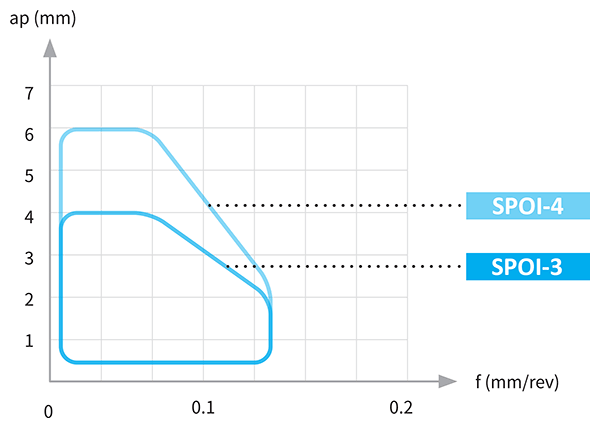

Режимы резания - серия SP*I

Система обозначений пластин серии SP*I

SPPI-100008-3R-N00-PBPM

SPPI – Серия
SPOI	Пластины для обратного точения
SPPI	Пластины для отрезки и обработки канавок
SPMI	Пластины для отрезки и обработки канавок
SPTI	Резьбовые пластины

100 – Ширина режущей части пластины (CW)

Примеры:
100	CW=1 мм
125	CW=1,25 мм

008 – Радиус при вершине (CW)

Примеры:
000	RE=0 мм
008	RE=0,1 мм
010	RE=0,1 мм

3 – Типоразмер пластины

Примеры:
3	W1=3 мм
4	W1=4 мм

R – Исполнение пластины
Примеры:
L	Левое
R	Правое

N – Направление угла наклона режущей кромки
Примеры:
L	Левое
N	Нейтральное
R	Правое

00 – Угол наклона режущей кромки

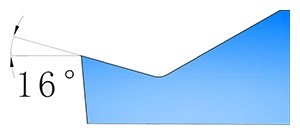

Угол наклона режущей кромки – для канавочных пластин
00	0°
16	16°
20	20°
Угол профиля резьбы – для резьбовых пластин
55	55°
60	60°

PBPM – Геометрия

Система обозначений державок серии SP*I

NSPI2020JY-3R

NSPI – Серия
NSPI	Державки для наружной обработки

20 – Высота державки

Примеры:
12	H=12 мм
20	H=20 мм

20 – Ширина державки

Примеры:
12	H=12 мм
20	H=20 мм

JY – Длина державки

JY	LF=120 мм

3 – Типоразмер пластины

3	W1=3 мм
4	W1=4 мм

R – Исполнение
L	Левое
R	Правое

Дополнительная информация
SM	Узкая рабочая часть державки

Сплавы пластин серии SP*I

Вид сплава	Описание сплава	P – Сталь					M – Нержавеющая сталь
Вид сплава	Описание сплава	P01	P10	P20	P30	P40	M01	M10	M20	M30	M40
Твердый сплав с покрытием PVD	CP1315 Сплав обеспечивает высокую износостойкость и стабильность при обработке. Рекомендуется для обработки стали и нержавеющей стали со средней или высокой скоростью.	CP1315					CP1315
	CP1320 Сплав с покрытием PVD (Physical Vapor Deposition — физическое осаждение из паровой фазы) обеспечивает превосходную износостойкость на низких или средних скоростях и высокую точность обработки. Подходит для стали и нержавеющей стали при стабильных условиях резания на низкой или средней скорости.	CP1320					CP1320
	CP1325 PVD покрытие нового поколения с основой из твердого сплава и высоким содержанием кобальта обеспечивает превосходную прочность режущей кромки. Рекомендуется для стали и нержавеющей стали при нестабильных условиях обработки.				CP1325					CP1325

Описание геометрии пластин серии SP*I

Серия	Изображение	Описание

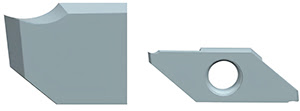

SPPI/SPMI		Острая кромка и большой угол пластины обеспечивают отличное качество обработанной поверхности.

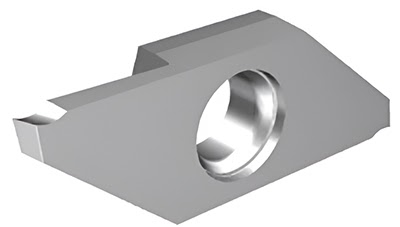

SPTI		Острая режущая кромка для превосходного качества поверхности. Надежное крепление пластины для стабильного точения.

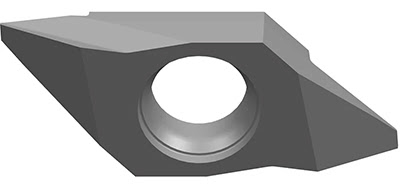

SPOI		Вертикальное крепление пластины обеспечивает надежный зажим и стабильное точение. Конструкция стружколома эффективно отводит стружку при обработке. Два варианта геометрии: OBPM с отрицательным допуском на радиус при вершине; OAPM без отрицательного допуска.

Геометрия пластины
SPPI-PCPM		SPPI-PBPM		SPPI-PAPM		SPMI-P*PM
GAN	Обозначение	GAN	Обозначение	GAN	Обозначение	GAN	Обозначение
15	SPPI-…-3…-N00-PCPM	12°	SPPI...-N00-PBPM SPPI...-R16-PBPM	0°	SPPI...-N00-PAPM SPPI...-R20-PAPM	15°	SPMI-…-N00-PDPM
20	SPPI-…-4…-N00-PCPM SPPI-…-4…-R16-PCPM					20°	SPMI-…-N00-PEPM
24	SPPI-…-3…-R16-PCPM					20°	SPMI-…-N00-PEPM

Пластины серии SP*I

Отрезка и обработка канавок

Сталь		P			— основная обработка — возможная обработка
Нержавеющая		M
Чугун		K
Цветные металлы		N
Жаропрочные сплавы		S
Материалы высокой твердости		H

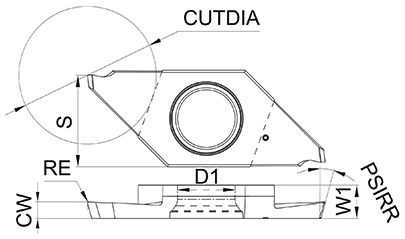

Обозначение			Твердый сплав		Размеры (мм)
			PVD		Размеры (мм)
			CP1315	CP1325	CW	CUTDIA	RE	W1	S	D1	PSIRR
	SPPI-100000-3L-N00-PAPM		□	□	1	12	0	3	8,7	5	0°
	SPPI-100000-3R-N00-PAPM		□	□	1	12	0	3	8,7	5	0°
	SPPI-150000-3L-N00-PAPM		□	□	1,5	12	0	3	8,7	5	0°
	SPPI-150000-3R-N00-PAPM		□	□	1,5	12	0	3	8,7	5	0°
	SPPI-200000-3L-N00-PAPM		□	□	2	12	0	3	8,7	5	0°
	SPPI-200000-3R-N00-PAPM		□	□	2	12	0	3	8,7	5	0°
	SPPI-100000-3L-R20-PAPM		□	□	1	12	0	3	8,7	5	20°
	SPPI-100000-3R-R20-PAPM		□	□	1	12	0	3	8,7	5	20°
	SPPI-150000-3L-R20-PAPM		□	□	1,5	12	0	3	8,7	5	20°
	SPPI-150000-3R-R20-PAPM		□	□	1,5	12	0	3	8,7	5	20°
	SPPI-200000-3L-R20-PAPM		□	□	2	12	0	3	8,7	5	20°
	SPPI-200000-3R-R20-PAPM		□	□	2	12	0	3	8,7	5	20°
	SPPI-150000-4L-N00-PAPM		□	□	1,5	16	0	4	9,5	5	0°
	SPPI-150000-4R-N00-PAPM		□	□	1,5	16	0	4	9,5	5	0°
	SPPI-200000-4L-N00-PAPM		□	□	2	16	0	4	9,5	5	0°
	SPPI-200000-4R-N00-PAPM		□	□	2	16	0	4	9,5	5	0°
	SPPI-150000-4L-R20-PAPM		□	□	1,5	16	0	4	9,5	5	20°
	SPPI-150000-4R-R20-PAPM		□	□	1,5	16	0	4	9,5	5	20°
	SPPI-200000-4L-R20-PAPM		□	□	2	16	0	4	9,5	5	20°
	SPPI-200000-4R-R20-PAPM		□	□	2	16	0	4	9,5	5	20°
	SPPI-100008-3L-N00-PBPM		□	■	1	12	0,08	3	8,7	5	0°
	SPPI-100008-3R-N00-PBPM		■	■	1	12	0,08	3	8,7	5	0°
	SPPI-150008-3L-N00-PBPM		□	■	1,5	12	0,08	3	8,7	5	0°
	SPPI-150008-3R-N00-PBPM		■	□	1,5	12	0,08	3	8,7	5	0°
	SPPI-200008-3L-N00-PBPM		□	□	2	12	0,08	3	8,7	5	0°
	SPPI-200008-3R-N00-PBPM		■	□	2	12	0,08	3	8,7	5	0°
	SPPI-100008-3L-R16-PBPM		□	■	1	12	0,08	3	8,7	5	16°
	SPPI-100008-3R-R16-PBPM		■	■	1	12	0,08	3	8,7	5	16°
	SPPI-150008-3L-R16-PBPM		□	□	1,5	12	0,08	3	8,7	5	16°
	SPPI-150008-3R-R16-PBPM		■	■	1,5	12	0,08	3	8,7	5	16°
	SPPI-200008-3L-R16-PBPM		□	□	2	12	0,08	3	8,7	5	16°
	SPPI-200008-3R-R16-PBPM		■	□	2	12	0,08	3	8,7	5	16°
	SPPI-150008-4L-N00-PBPM		□	□	1,5	16	0,08	4	9,5	5	0°
	SPPI-150008-4R-N00-PBPM		■	□	1,5	16	0,08	4	9,5	5	0°
	SPPI-200008-4L-N00-PBPM		□	□	2	16	0,08	4	9,5	5	0°
	SPPI-200008-4R-N00-PBPM		□	□	2	16	0,08	4	9,5	5	0°
	SPPI-150008-4L-R16-PBPM		□	□	1,5	16	0,08	4	9,5	5	16°
	SPPI-150008-4R-R16-PBPM		□	□	1,5	16	0,08	4	9,5	5	16°
	SPPI-200008-4L-R16-PBPM		□	□	2	16	0,08	4	9,5	5	16°
	SPPI-200008-4R-R16-PBPM		□	■	2	16	0,08	4	9,5	5	16°
	SPPI-100003-3L-N00-PCPM		□	□	1	12	0,03	3	8,7	5	0°
	SPPI-100003-3R-N00-PCPM		■	□	1	12	0,03	3	8,7	5	0°
	SPPI-125003-3L-N00-PCPM		□	■	1,25	12	0,03	3	8,7	5	0°
	SPPI-125003-3R-N00-PCPM		□	■	1,25	12	0,03	3	8,7	5	0°
	SPPI-150003-3L-N00-PCPM		■	□	1,5	12	0,03	3	8,7	5	0°
	SPPI-150003-3R-N00-PCPM		■	■	1,5	12	0,03	3	8,7	5	0°
	SPPI-200003-3L-N00-PCPM		□	□	2	12	0,03	3	8,7	5	0°
	SPPI-200003-3R-N00-PCPM		■	■	2	12	0,03	3	8,7	5	0°
	SPPI-100003-3L-R16-PCPM		■	■	1	12	0,03	3	8,7	5	16°
	SPPI-100003-3R-R16-PCPM		■	■	1	12	0,03	3	8,7	5	16°
	SPPI-125003-3L-R16-PCPM		□	□	1,25	12	0,03	3	8,7	5	16°
	SPPI-125003-3R-R16-PCPM		□	■	1,25	12	0,03	3	8,7	5	16°
	SPPI-150003-3L-R16-PCPM		□	□	1,5	12	0,03	3	8,7	5	16°
	SPPI-150003-3R-R16-PCPM		■	□	1,5	12	0,03	3	8,7	5	16°
	SPPI-200003-3R-R16-PCPM		□	□	2	12	0,03	3	8,7	5	16°
	SPPI-200003-3R-R16-PCPM		■	■	2	12	0,03	3	8,7	5	16°
	SPPI-150005-4L-N00-PCPM		■	□	1,5	16	0,05	4	9,5	5	0°
	SPPI-150005-4R-N00-PCPM		■	■	1,5	16	0,05	4	9,5	5	0°
	SPPI-200005-4L-N00-PCPM		□	□	2	16	0,05	4	9,5	5	0°
	SPPI-200005-4R-N00-PCPM		□	■	2	16	0,05	4	9,5	5	0°
	SPPI-150005-4L-R16-PCPM		□	□	1,5	16	0,05	4	9,5	5	16°
	SPPI-150005-4R-R16-PCPM		■	□	1,5	16	0,05	4	9,5	5	16°
	SPPI-200005-4L-R16-PCPM		■	□	2	16	0,05	4	9,5	5	16°
	SPPI-200005-4R-R16-PCPM		■	□	2	16	0,05	4	9,5	5	16°
	SPMI-100005-2L-N00-PDPM		■	■	1	6	0,05	2,2	8,7	4,4	0°
	SPMI-100005-2R-N00-PDPM		□	□	1	6	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2L-N00-PDPM		■	□	1,5	9	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2R-N00-PDPM		□	■	1,5	9	0,05	2,2	8,7	4,4	0°
	SPMI-200005-2L-N00-PDPM		□	□	2	12	0,05	2,2	8,7	4,4	0°
	SPMI-200005-2R-N00-PDPM		□	□	2	12	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2L-N00-PEPM		□	□	1,5	14	0,05	2,2	9,5	4,4	0°
	SPMI-150005-2R-N00-PEPM		□	□	1,5	14	0,05	2,2	9,5	4,4	0°
	SPMI-200005-2L-N00-PEPM		□	□	2	16	0,05	2,2	9,5	4,4	0°
	SPMI-200005-2R-N00-PEPM		□	□	2	16	0,05	2,2	9,5	4,4	0°

■ — стандартная программа, □ — уточняйте возможность поставки

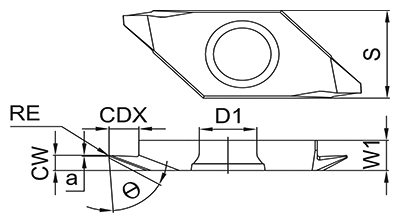

Обратное точение

Сталь

— основная обработка

— возможная обработка

Нержавеющая

Чугун

Цветные металлы

Жаропрочные сплавы

Материалы высокой твердости

Обозначение

Твердый сплав

Размеры (мм)

PVD

CP1315

CP1320

CP1325

CDX

SPOI-150005-3R-N00-OBPM

■

□

1,5

2,7

0,25

56°

<0.05

5,2

8,7

SPOI-150010-3R-N00-OBPM

□

■

□

1,5

2,7

0,25

56°

<0.10

5,2

8,7

SPOI-280005-3R-N00-OBPM

■

□

2,8

4,6

0,3

56°

<0.05

5,2

8,7

SPOI-280010-3R-N00-OBPM

□

■

□

2,8

4,6

0,3

56°

<0.10

5,2

8,7

SPOI-280020-3R-N00-OAPM

□

2,8

4,6

0,5

56°

0,2

5,2

8,7

SPOI-380005-4R-N00-OBPM

■

□

3,8

6,3

0,3

56°

<0.05

5,2

9,5

SPOI-380010-4R-N00-OBPM

■

□

3,8

6,3

0,3

56°

<0.10

5,2

9,5

SPOI-380020-4R-N00-OBPM

□

3,8

6,3

0,5

56°

<0.20

5,2

9,5

■ — стандартная программа, □ — уточняйте возможность поставки

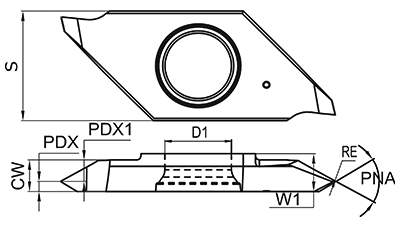

Нарезание резьбы

Сталь		P			— основная обработка — возможная обработка
Нержавеющая		M
Чугун		K
Цветные металлы		N
Жаропрочные сплавы		S
Материалы высокой твердости		H
Обозначение			Твердый сплав		Шаг		Размеры (мм)
			PVD		Шаг		Размеры (мм)
			CP1315	CP1325	мм	TPI	W1	CW	S	D1	RE	PDX	PDX1	PNA

	SPTI-250000-3L-L60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	2,1	0,4	60°
	SPTI-250000-3L-R60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	0,4	2,1	60°
	SPTI-250005-3L-L60-HAPM		□	□	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	1,7	0,8	60°
	SPTI-250005-3L-R60-HAPM		□	□	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	0,8	1,7	60°
	SPTI-250010-3L-N60-HAPM		□	■	1-1,5	24~18	3	2,5	8,7	5,2	0,1	1,25	1,25	60°
	SPTI-250005-3L-L55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	1,7	0,8	55°
	SPTI-250005-3L-R55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	0,8	1,7	55°
	SPTI-250000-3R-L60-HAPM		□	■	0,2-0,6	64~48	3	2,5	8,7	5,2	–	0,4	2,1	60°
	SPTI-250000-3R-R60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	2,1	0,8	60°
	SPTI-250005-3R-L60-HAPM		□	■	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	0,8	1,7	60°
	SPTI-250005-3R-R60-HAPM		□	□	0,2-0,6	48~24	3	2,5	8,7	5,2	0,05	1,7	0,8	60°
	SPTI-250010-3R-N60-HAPM		□	■	1-1,5	24~18	3	2,5	8,7	5,2	0,1	1,25	1,25	60°
	SPTI-250005-3R-L55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	0,8	1,7	55°
	SPTI-250005-3R-R55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	1,7	0,8	55°

■ — стандартная программа, □ — уточняйте возможность поставки

Державки серии SP*I

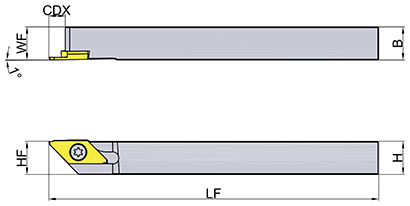

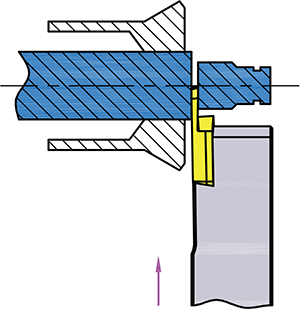

NSPIR/L

Обозначение	Доступность	H	B	LF	HF	WF	CDX	Подходящая пластина
NSPI1010JY-3R	■	10	10	120	10	10	6	SP*I-...-3R-…
NSPI1010JY-3L	□	10	10	120	10	10	6	SP*I-...-3L-…
NSPI1010JY-4R	■	10	10	120	10	10	8	SP*I-...-4R-…
NSPI1010JY-4L	□	10	10	120	10	10	8	SP*I-...-4L-…
NSPI1212JY-3R	■	12	12	120	12	12	6	SP*I-...-3R-…
NSPI1212JY-3L	□	12	12	120	12	12	6	SP*I-...-3L-…
NSPI1212JY-4R	■	12	12	120	12	12	8	SP*I-...-4R-…
NSPI1212JY-4L	□	12	12	120	12	12	8	SP*I-...-4L-…
NSPI1616JY-3R	■	16	16	120	16	16	6	SP*I-...-3R-…
NSPI1616JY-3L	□	16	16	120	16	16	6	SP*I-...-3L-…
NSPI1616JY-4R	■	16	16	120	16	16	8	SP*I-...-4R-…
NSPI1616JY-4L	□	16	16	120	16	16	8	SP*I-...-4L-…
NSPI2020JY-3R	■	20	20	120	20	20	6	SP*I-...-3R-…
NSPI2020JY-3L	□	20	20	120	20	20	6	SP*I-...-3L-…
NSPI2020JY-4R	■	20	20	120	20	20	8	SP*I-...-4R-…
NSPI2020JY-4L	□	20	20	120	20	20	8	SP*I-...-4L-…

■ — стандартная программа, □ — уточняйте возможность поставки

Запасные части

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-3R	VT-045-095	KT-010-01
NSPI1010JY-3L	VT-045-095	KT-010-01
NSPI1010JY-4R	VT-045-095	KT-010-01
NSPI1010JY-4L	VT-045-095	KT-010-01
NSPI1212JY-3R	VT-045-095	KT-010-01
NSPI1212JY-3L	VT-045-095	KT-010-01
NSPI1212JY-4R	VT-045-095	KT-010-01
NSPI1212JY-4L	VT-045-095	KT-010-01

Обозначение	Винт	Ключ
Обозначение
NSPI1616JY-3R	VT-045-095	KT-010-01
NSPI1616JY-3L	VT-045-095	KT-010-01
NSPI1616JY-4R	VT-045-095	KT-010-01
NSPI1616JY-4L	VT-045-095	KT-010-01
NSPI2020JY-3R	VT-045-095	KT-010-01
NSPI2020JY-3L	VT-045-095	KT-010-01
NSPI2020JY-4R	VT-045-095	KT-010-01
NSPI2020JY-4L	VT-045-095	KT-010-01

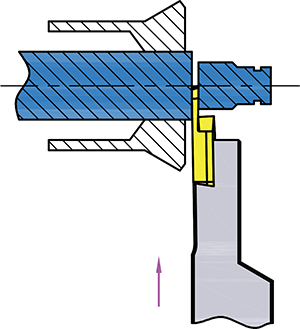

NSPIR/L-SM

Обозначение	Доступность	H	B	LF	HF	WF	CDX	Подходящая пластина
NSPI1010JY-3R-SM	■	10	10	120	10	7,2	6	SP*I-...-3R-…
NSPI1010JY-3L-SM	□	10	10	120	10	7,2	6	SP*I-...-3L-…
NSPI1212JY-3R-SM	■	12	12	120	12	7,2	6	SP*I-...-3R-…
NSPI1212JY-3L-SM	□	12	12	120	12	7,2	6	SP*I-...-3L-…
NSPI1010JY-4R-SM	■	10	10	120	10	7,2	8	SP*I-...-4R-…
NSPI1010JY-4L-SM	□	10	10	120	10	7,2	8	SP*I-...-4L-…
NSPI1212JY-4R-SM	■	12	12	120	12	7,2	8	SP*I-...-4R-…
NSPI1212JY-4L-SM	□	12	12	120	12	7,2	8	SP*I-...-4L-…

■ — стандартная программа, □ — уточняйте возможность поставки

Запасные части

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-3R-SM	VT-045-070	KT-010-01
NSPI1010JY-3L-SM	VT-045-070	KT-010-01
NSPI1212JY-3R-SM	VT-045-070	KT-010-01
NSPI1212JY-3L-SM	VT-045-070	KT-010-01

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-4R-SM	VT-045-070	KT-010-01
NSPI1010JY-4L-SM	VT-045-070	KT-010-01
NSPI1212JY-4R-SM	VT-045-070	KT-010-01
NSPI1212JY-4L-SM	VT-045-070	KT-010-01

Режимы резания – серия SP*I

Пластины SPPI, SPMI

Твердость	Серия	Сплав	Скорость резания Vc (м/мин)	Подача f_n (об/мин)
P — Сталь
≤300	SPPI	CP1315	60-120-180	0,01-0,02-0,03
	SPPI	CP1325	40-90-150	0,01-0,02-0,03
	SPMI	CP1315	60-120-180	0,01-0,02-0,03
	SPMI	CP1325	40-90-150	0,01-0,02-0,03
M — Нержавеющая сталь
≤300	SPPI	CP1315	60-100-150	0,01-0,015-0,02
	SPPI	CP1325	40-80-130	0,01-0,015-0,02
	SPMI	CP1315	60-100-150	0,01-0,015-0,02
	SPMI	CP1325	40-80-130	0,01-0,015-0,02

Пластины SPOI

Твердость	Сплав	Скорость резания Vc (м/мин)	Глубина резания a_p(мм)	Радиальная подача f_n (мм/об)	Осевая подача f_n (мм/об)
P — Сталь
≤HB300	CP1315	60-120-180	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1320	40-90-140	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1325	40-90-150	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
M — Нержавеющая сталь
≤HB300	CP1315	60-100-150	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1320	40-80-120	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1325	40-80-130	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15

Пластины SPTI

Твердость	Сплав	Скорость резания Vc (м/мин)
P — Сталь
≤300	CP1315	60-120-180
≤300	CP1325	40-90-150
M — Нержавеющая сталь
≤300	CP1315	60-100-150
≤300	CP1325	40-80-130

Тип резьбы		Шаг (мм)	Обозначение пластины	Радиус вершины (RE)	Общая глубина резания (мм)	Кол-во проходов	Глубина резания за проход (мм)
Тип резьбы		Шаг (мм)	Обозначение пластины	Радиус вершины (RE)	Общая глубина резания (мм)	Кол-во проходов	1	2	3	4	5	6	7	8	9	10
Метрическая (М)	Наружная	0,2	SPTI-250000-3R/L-R/L60	Max 0.05	0,15	4	0,06	0,04	0,03	0,02
		0,2			0,19	4	0,07	0,06	0,04	0,02
		0,3			0,23	4	0,08	0,07	0,06	0,02
		0,35			0,27	5	0,08	0,07	0,06	0,04	0,02
		0,4			0,3	5	0,1	0,08	0,06	0,04	0,02
		0,45			0,34	6	0,1	0,08	0,06	0,04	0,04	0,02
		0,5	SPTI-250000-3R/L-R/L60	Max 0.05	0,38	6	0,1	0,1	0,07	0,05	0,04	0,02
		0,5	SPTI-250005-3R/L-R/L60	0,05	0,33	5	0,1	0,1	0,07	0,04	0,02
		0,6	SPTI-250000-3R/L-R/L60	Max 0.05	0,45	7	0,1	0,1	0,08	0,06	0,05	0,04	0,02
		0,6	SPTI-250005-3R/L-R/L60	0,05	0,4	6	0,1	0,1	0,08	0,06	0,04	0,02
		0,7	SPTI-250005-3R/L-R/L60	0,05	0,48	6	0,1	0,1	0,1	0,1	0,06	0,02
		0,75		0,05	0,52	7	0,1	0,1	0,1	0,08	0,07	0,05	0,02
		0,8		0,05	0,56	7	0,1	0,1	0,1	0,1	0,08	0,06	0,02
		1	SPTI-250005-3R/L-R/L60 SPTI-250010-3R/L-N60	0,05	0,71	8	0,15	0,15	0,12	0,1	0,08	0,06	0,03	0,02
		1		0,05	0,66	7	0,18	0,15	0,12	0,1	0,06	0,03	0,02
		1,25		0,1	0,9	9	0,2	0,18	0,13	0,1	0,1	0,07	0,05	0,05	0,02
		1,25		0,05	0,85	8	0,2	0,18	0,13	0,1	0,1	0,07	0,05	0,02
		1,5	SPTI-250010-3R/L-N60	0,1	1,04	10	0,2	0,18	0,14	0,12	0,1	0,1	0,08	0,05	0,05	0,02

Система обозначений пластин серии SP*I
Система обозначений державок серии SP*I
Сплавы пластин серии SP*I
Описание геометрии пластин серии SP*I

Пластины серии SP*I
Державки серии SP*I
Режимы резания - серия SP*I

Система обозначений пластин серии SP*I

SPPI-100008-3R-N00-PBPM

SPPI – Серия
SPOI	Пластины для обратного точения
SPPI	Пластины для отрезки и обработки канавок
SPMI	Пластины для отрезки и обработки канавок
SPTI	Резьбовые пластины

100 – Ширина режущей части пластины (CW)

Примеры:
100	CW=1 мм
125	CW=1,25 мм

008 – Радиус при вершине (CW)

Примеры:
000	RE=0 мм
008	RE=0,1 мм
010	RE=0,1 мм

3 – Типоразмер пластины

Примеры:
3	W1=3 мм
4	W1=4 мм

R – Исполнение пластины
Примеры:
L	Левое
R	Правое

N – Направление угла наклона режущей кромки
Примеры:
L	Левое
N	Нейтральное
R	Правое

00 – Угол наклона режущей кромки
Угол наклона режущей кромки – для канавочных пластин
00	0°
16	16°
20	20°
Угол профиля резьбы – для резьбовых пластин
55	55°
60	60°

PBPM – Геометрия

Система обозначений державок серии SP*I

NSPI2020JY-3R

NSPI – Серия
NSPI	Державки для наружной обработки

20 – Высота державки

Примеры:
12	H=12 мм
20	H=20 мм

20 – Ширина державки

Примеры:
12	H=12 мм
20	H=20 мм

JY – Длина державки

JY	LF=120 мм

3 – Типоразмер пластины

3	W1=3 мм
4	W1=4 мм

R – Исполнение
L	Левое
R	Правое

Дополнительная информация
SM	Узкая рабочая часть державки

Сплавы пластин серии SP*I

Вид сплава	Описание сплава	P – Сталь					M – Нержавеющая сталь
Вид сплава	Описание сплава	P01	P10	P20	P30	P40	M01	M10	M20	M30	M40
Твердый сплав с покрытием PVD	CP1315 Сплав обеспечивает высокую износостойкость и стабильность при обработке. Рекомендуется для обработки стали и нержавеющей стали со средней или высокой скоростью.	CP1315					CP1315
	CP1320 Сплав с покрытием PVD (Physical Vapor Deposition — физическое осаждение из паровой фазы) обеспечивает превосходную износостойкость на низких или средних скоростях и высокую точность обработки. Подходит для стали и нержавеющей стали при стабильных условиях резания на низкой или средней скорости.	CP1320					CP1320
	CP1325 PVD покрытие нового поколения с основой из твердого сплава и высоким содержанием кобальта обеспечивает превосходную прочность режущей кромки. Рекомендуется для стали и нержавеющей стали при нестабильных условиях обработки.				CP1325					CP1325

Описание геометрии пластин серии SP*I

Серия	Изображение	Описание
SPPI/SPMI		Острая кромка и большой угол пластины обеспечивают отличное качество обработанной поверхности.
SPTI		Острая режущая кромка для превосходного качества поверхности. Надежное крепление пластины для стабильного точения.
SPOI		Вертикальное крепление пластины обеспечивает надежный зажим и стабильное точение. Конструкция стружколома эффективно отводит стружку при обработке. Два варианта геометрии: OBPM с отрицательным допуском на радиус при вершине; OAPM без отрицательного допуска.

Геометрия пластины
SPPI-PCPM		SPPI-PBPM		SPPI-PAPM		SPMI-P*PM
GAN	Обозначение	GAN	Обозначение	GAN	Обозначение	GAN	Обозначение
15	SPPI-…-3…-N00-PCPM	12°	SPPI...-N00-PBPM SPPI...-R16-PBPM	0°	SPPI...-N00-PAPM SPPI...-R20-PAPM	15°	SPMI-…-N00-PDPM
20	SPPI-…-4…-N00-PCPM SPPI-…-4…-R16-PCPM					20°	SPMI-…-N00-PEPM
24	SPPI-…-3…-R16-PCPM					20°	SPMI-…-N00-PEPM

Пластины серии SP*I

Отрезка и обработка канавок

Сталь		P			— основная обработка — возможная обработка
Нержавеющая		M
Чугун		K
Цветные металлы		N
Жаропрочные сплавы		S
Материалы высокой твердости		H
Обозначение			Твердый сплав		Размеры (мм)
			PVD		Размеры (мм)
			CP1315	CP1325	CW	CUTDIA	RE	W1	S	D1	PSIRR
	SPPI-100000-3L-N00-PAPM		□	□	1	12	0	3	8,7	5	0°
	SPPI-100000-3R-N00-PAPM		□	□	1	12	0	3	8,7	5	0°
	SPPI-150000-3L-N00-PAPM		□	□	1,5	12	0	3	8,7	5	0°
	SPPI-150000-3R-N00-PAPM		□	□	1,5	12	0	3	8,7	5	0°
	SPPI-200000-3L-N00-PAPM		□	□	2	12	0	3	8,7	5	0°
	SPPI-200000-3R-N00-PAPM		□	□	2	12	0	3	8,7	5	0°
	SPPI-100000-3L-R20-PAPM		□	□	1	12	0	3	8,7	5	20°
	SPPI-100000-3R-R20-PAPM		□	□	1	12	0	3	8,7	5	20°
	SPPI-150000-3L-R20-PAPM		□	□	1,5	12	0	3	8,7	5	20°
	SPPI-150000-3R-R20-PAPM		□	□	1,5	12	0	3	8,7	5	20°
	SPPI-200000-3L-R20-PAPM		□	□	2	12	0	3	8,7	5	20°
	SPPI-200000-3R-R20-PAPM		□	□	2	12	0	3	8,7	5	20°
	SPPI-150000-4L-N00-PAPM		□	□	1,5	16	0	4	9,5	5	0°
	SPPI-150000-4R-N00-PAPM		□	□	1,5	16	0	4	9,5	5	0°
	SPPI-200000-4L-N00-PAPM		□	□	2	16	0	4	9,5	5	0°
	SPPI-200000-4R-N00-PAPM		□	□	2	16	0	4	9,5	5	0°
	SPPI-150000-4L-R20-PAPM		□	□	1,5	16	0	4	9,5	5	20°
	SPPI-150000-4R-R20-PAPM		□	□	1,5	16	0	4	9,5	5	20°
	SPPI-200000-4L-R20-PAPM		□	□	2	16	0	4	9,5	5	20°
	SPPI-200000-4R-R20-PAPM		□	□	2	16	0	4	9,5	5	20°
	SPPI-100008-3L-N00-PBPM		□	■	1	12	0,08	3	8,7	5	0°
	SPPI-100008-3R-N00-PBPM		■	■	1	12	0,08	3	8,7	5	0°
	SPPI-150008-3L-N00-PBPM		□	■	1,5	12	0,08	3	8,7	5	0°
	SPPI-150008-3R-N00-PBPM		■	□	1,5	12	0,08	3	8,7	5	0°
	SPPI-200008-3L-N00-PBPM		□	□	2	12	0,08	3	8,7	5	0°
	SPPI-200008-3R-N00-PBPM		■	□	2	12	0,08	3	8,7	5	0°
	SPPI-100008-3L-R16-PBPM		□	■	1	12	0,08	3	8,7	5	16°
	SPPI-100008-3R-R16-PBPM		■	■	1	12	0,08	3	8,7	5	16°
	SPPI-150008-3L-R16-PBPM		□	□	1,5	12	0,08	3	8,7	5	16°
	SPPI-150008-3R-R16-PBPM		■	■	1,5	12	0,08	3	8,7	5	16°
	SPPI-200008-3L-R16-PBPM		□	□	2	12	0,08	3	8,7	5	16°
	SPPI-200008-3R-R16-PBPM		■	□	2	12	0,08	3	8,7	5	16°
	SPPI-150008-4L-N00-PBPM		□	□	1,5	16	0,08	4	9,5	5	0°
	SPPI-150008-4R-N00-PBPM		■	□	1,5	16	0,08	4	9,5	5	0°
	SPPI-200008-4L-N00-PBPM		□	□	2	16	0,08	4	9,5	5	0°
	SPPI-200008-4R-N00-PBPM		□	□	2	16	0,08	4	9,5	5	0°
	SPPI-150008-4L-R16-PBPM		□	□	1,5	16	0,08	4	9,5	5	16°
	SPPI-150008-4R-R16-PBPM		□	□	1,5	16	0,08	4	9,5	5	16°
	SPPI-200008-4L-R16-PBPM		□	□	2	16	0,08	4	9,5	5	16°
	SPPI-200008-4R-R16-PBPM		□	■	2	16	0,08	4	9,5	5	16°
	SPPI-100003-3L-N00-PCPM		□	□	1	12	0,03	3	8,7	5	0°
	SPPI-100003-3R-N00-PCPM		■	□	1	12	0,03	3	8,7	5	0°
	SPPI-125003-3L-N00-PCPM		□	■	1,25	12	0,03	3	8,7	5	0°
	SPPI-125003-3R-N00-PCPM		□	■	1,25	12	0,03	3	8,7	5	0°
	SPPI-150003-3L-N00-PCPM		■	□	1,5	12	0,03	3	8,7	5	0°
	SPPI-150003-3R-N00-PCPM		■	■	1,5	12	0,03	3	8,7	5	0°
	SPPI-200003-3L-N00-PCPM		□	□	2	12	0,03	3	8,7	5	0°
	SPPI-200003-3R-N00-PCPM		■	■	2	12	0,03	3	8,7	5	0°
	SPPI-100003-3L-R16-PCPM		■	■	1	12	0,03	3	8,7	5	16°
	SPPI-100003-3R-R16-PCPM		■	■	1	12	0,03	3	8,7	5	16°
	SPPI-125003-3L-R16-PCPM		□	□	1,25	12	0,03	3	8,7	5	16°
	SPPI-125003-3R-R16-PCPM		□	■	1,25	12	0,03	3	8,7	5	16°
	SPPI-150003-3L-R16-PCPM		□	□	1,5	12	0,03	3	8,7	5	16°
	SPPI-150003-3R-R16-PCPM		■	□	1,5	12	0,03	3	8,7	5	16°
	SPPI-200003-3R-R16-PCPM		□	□	2	12	0,03	3	8,7	5	16°
	SPPI-200003-3R-R16-PCPM		■	■	2	12	0,03	3	8,7	5	16°
	SPPI-150005-4L-N00-PCPM		■	□	1,5	16	0,05	4	9,5	5	0°
	SPPI-150005-4R-N00-PCPM		■	■	1,5	16	0,05	4	9,5	5	0°
	SPPI-200005-4L-N00-PCPM		□	□	2	16	0,05	4	9,5	5	0°
	SPPI-200005-4R-N00-PCPM		□	■	2	16	0,05	4	9,5	5	0°
	SPPI-150005-4L-R16-PCPM		□	□	1,5	16	0,05	4	9,5	5	16°
	SPPI-150005-4R-R16-PCPM		■	□	1,5	16	0,05	4	9,5	5	16°
	SPPI-200005-4L-R16-PCPM		■	□	2	16	0,05	4	9,5	5	16°
	SPPI-200005-4R-R16-PCPM		■	□	2	16	0,05	4	9,5	5	16°
	SPMI-100005-2L-N00-PDPM		■	■	1	6	0,05	2,2	8,7	4,4	0°
	SPMI-100005-2R-N00-PDPM		□	□	1	6	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2L-N00-PDPM		■	□	1,5	9	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2R-N00-PDPM		□	■	1,5	9	0,05	2,2	8,7	4,4	0°
	SPMI-200005-2L-N00-PDPM		□	□	2	12	0,05	2,2	8,7	4,4	0°
	SPMI-200005-2R-N00-PDPM		□	□	2	12	0,05	2,2	8,7	4,4	0°
	SPMI-150005-2L-N00-PEPM		□	□	1,5	14	0,05	2,2	9,5	4,4	0°
	SPMI-150005-2R-N00-PEPM		□	□	1,5	14	0,05	2,2	9,5	4,4	0°
	SPMI-200005-2L-N00-PEPM		□	□	2	16	0,05	2,2	9,5	4,4	0°
	SPMI-200005-2R-N00-PEPM		□	□	2	16	0,05	2,2	9,5	4,4	0°

■ — стандартная программа, □ — уточняйте возможность поставки

Обратное точение

Сталь

— основная обработка

— возможная обработка

Нержавеющая

Чугун

Цветные металлы

Жаропрочные сплавы

Материалы высокой твердости

Обозначение

Твердый сплав

Размеры (мм)

PVD

CP1315

CP1320

CP1325

CDX

SPOI-150005-3R-N00-OBPM

■

□

1,5

2,7

0,25

56°

<0.05

5,2

8,7

SPOI-150010-3R-N00-OBPM

□

■

□

1,5

2,7

0,25

56°

<0.10

5,2

8,7

SPOI-280005-3R-N00-OBPM

■

□

2,8

4,6

0,3

56°

<0.05

5,2

8,7

SPOI-280010-3R-N00-OBPM

□

■

□

2,8

4,6

0,3

56°

<0.10

5,2

8,7

SPOI-280020-3R-N00-OAPM

□

2,8

4,6

0,5

56°

0,2

5,2

8,7

SPOI-380005-4R-N00-OBPM

■

□

3,8

6,3

0,3

56°

<0.05

5,2

9,5

SPOI-380010-4R-N00-OBPM

■

□

3,8

6,3

0,3

56°

<0.10

5,2

9,5

SPOI-380020-4R-N00-OBPM

□

3,8

6,3

0,5

56°

<0.20

5,2

9,5

■ — стандартная программа, □ — уточняйте возможность поставки

Нарезание резьбы

Сталь		P			— основная обработка — возможная обработка
Нержавеющая		M
Чугун		K
Цветные металлы		N
Жаропрочные сплавы		S
Материалы высокой твердости		H
Обозначение			Твердый сплав		Шаг		Размеры (мм)
			PVD		Шаг		Размеры (мм)
			CP1315	CP1325	мм	TPI	W1	CW	S	D1	RE	PDX	PDX1	PNA

	SPTI-250000-3L-L60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	2,1	0,4	60°
	SPTI-250000-3L-R60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	0,4	2,1	60°
	SPTI-250005-3L-L60-HAPM		□	□	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	1,7	0,8	60°
	SPTI-250005-3L-R60-HAPM		□	□	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	0,8	1,7	60°
	SPTI-250010-3L-N60-HAPM		□	■	1-1,5	24~18	3	2,5	8,7	5,2	0,1	1,25	1,25	60°
	SPTI-250005-3L-L55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	1,7	0,8	55°
	SPTI-250005-3L-R55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	0,8	1,7	55°
	SPTI-250000-3R-L60-HAPM		□	■	0,2-0,6	64~48	3	2,5	8,7	5,2	–	0,4	2,1	60°
	SPTI-250000-3R-R60-HAPM		□	□	0,2-0,6	64~48	3	2,5	8,7	5,2	–	2,1	0,8	60°
	SPTI-250005-3R-L60-HAPM		□	■	0,5-1,25	48~24	3	2,5	8,7	5,2	0,05	0,8	1,7	60°
	SPTI-250005-3R-R60-HAPM		□	□	0,2-0,6	48~24	3	2,5	8,7	5,2	0,05	1,7	0,8	60°
	SPTI-250010-3R-N60-HAPM		□	■	1-1,5	24~18	3	2,5	8,7	5,2	0,1	1,25	1,25	60°
	SPTI-250005-3R-L55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	0,8	1,7	55°
	SPTI-250005-3R-R55-HAPM		□	□	–	40~16	3	2,5	8,7	5,2	0,05	1,7	0,8	55°

■ — стандартная программа, □ — уточняйте возможность поставки

Державки серии SP*I

NSPIR/L

Обозначение	Доступность	H	B	LF	HF	WF	CDX	Подходящая пластина
NSPI1010JY-3R	■	10	10	120	10	10	6	SP*I-...-3R-…
NSPI1010JY-3L	□	10	10	120	10	10	6	SP*I-...-3L-…
NSPI1010JY-4R	■	10	10	120	10	10	8	SP*I-...-4R-…
NSPI1010JY-4L	□	10	10	120	10	10	8	SP*I-...-4L-…
NSPI1212JY-3R	■	12	12	120	12	12	6	SP*I-...-3R-…
NSPI1212JY-3L	□	12	12	120	12	12	6	SP*I-...-3L-…
NSPI1212JY-4R	■	12	12	120	12	12	8	SP*I-...-4R-…
NSPI1212JY-4L	□	12	12	120	12	12	8	SP*I-...-4L-…
NSPI1616JY-3R	■	16	16	120	16	16	6	SP*I-...-3R-…
NSPI1616JY-3L	□	16	16	120	16	16	6	SP*I-...-3L-…
NSPI1616JY-4R	■	16	16	120	16	16	8	SP*I-...-4R-…
NSPI1616JY-4L	□	16	16	120	16	16	8	SP*I-...-4L-…
NSPI2020JY-3R	■	20	20	120	20	20	6	SP*I-...-3R-…
NSPI2020JY-3L	□	20	20	120	20	20	6	SP*I-...-3L-…
NSPI2020JY-4R	■	20	20	120	20	20	8	SP*I-...-4R-…
NSPI2020JY-4L	□	20	20	120	20	20	8	SP*I-...-4L-…

■ — стандартная программа, □ — уточняйте возможность поставки

Запасные части

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-3R	VT-045-095	KT-010-01
NSPI1010JY-3L	VT-045-095	KT-010-01
NSPI1010JY-4R	VT-045-095	KT-010-01
NSPI1010JY-4L	VT-045-095	KT-010-01
NSPI1212JY-3R	VT-045-095	KT-010-01
NSPI1212JY-3L	VT-045-095	KT-010-01
NSPI1212JY-4R	VT-045-095	KT-010-01
NSPI1212JY-4L	VT-045-095	KT-010-01

Обозначение	Винт	Ключ
Обозначение
NSPI1616JY-3R	VT-045-095	KT-010-01
NSPI1616JY-3L	VT-045-095	KT-010-01
NSPI1616JY-4R	VT-045-095	KT-010-01
NSPI1616JY-4L	VT-045-095	KT-010-01
NSPI2020JY-3R	VT-045-095	KT-010-01
NSPI2020JY-3L	VT-045-095	KT-010-01
NSPI2020JY-4R	VT-045-095	KT-010-01
NSPI2020JY-4L	VT-045-095	KT-010-01

NSPIR/L-SM

Обозначение	Доступность	H	B	LF	HF	WF	CDX	Подходящая пластина
NSPI1010JY-3R-SM	■	10	10	120	10	7,2	6	SP*I-...-3R-…
NSPI1010JY-3L-SM	□	10	10	120	10	7,2	6	SP*I-...-3L-…
NSPI1212JY-3R-SM	■	12	12	120	12	7,2	6	SP*I-...-3R-…
NSPI1212JY-3L-SM	□	12	12	120	12	7,2	6	SP*I-...-3L-…
NSPI1010JY-4R-SM	■	10	10	120	10	7,2	8	SP*I-...-4R-…
NSPI1010JY-4L-SM	□	10	10	120	10	7,2	8	SP*I-...-4L-…
NSPI1212JY-4R-SM	■	12	12	120	12	7,2	8	SP*I-...-4R-…
NSPI1212JY-4L-SM	□	12	12	120	12	7,2	8	SP*I-...-4L-…

■ — стандартная программа, □ — уточняйте возможность поставки

Запасные части

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-3R-SM	VT-045-070	KT-010-01
NSPI1010JY-3L-SM	VT-045-070	KT-010-01
NSPI1212JY-3R-SM	VT-045-070	KT-010-01
NSPI1212JY-3L-SM	VT-045-070	KT-010-01

Обозначение	Винт	Ключ
Обозначение
NSPI1010JY-4R-SM	VT-045-070	KT-010-01
NSPI1010JY-4L-SM	VT-045-070	KT-010-01
NSPI1212JY-4R-SM	VT-045-070	KT-010-01
NSPI1212JY-4L-SM	VT-045-070	KT-010-01

Режимы резания – серия SP*I

Пластины SPPI, SPMI

Твердость	Серия	Сплав	Скорость резания Vc (м/мин)	Подача f_n (об/мин)
P — Сталь
≤300	SPPI	CP1315	60-120-180	0,01-0,02-0,03
	SPPI	CP1325	40-90-150	0,01-0,02-0,03
	SPMI	CP1315	60-120-180	0,01-0,02-0,03
	SPMI	CP1325	40-90-150	0,01-0,02-0,03
M — Нержавеющая сталь
≤300	SPPI	CP1315	60-100-150	0,01-0,015-0,02
	SPPI	CP1325	40-80-130	0,01-0,015-0,02
	SPMI	CP1315	60-100-150	0,01-0,015-0,02
	SPMI	CP1325	40-80-130	0,01-0,015-0,02

Пластины SPOI

Твердость	Сплав	Скорость резания Vc (м/мин)	Глубина резания a_p(мм)	Радиальная подача f_n (мм/об)	Осевая подача f_n (мм/об)
P — Сталь
≤HB300	CP1315	60-120-180	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1320	40-90-140	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1325	40-90-150	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
M — Нержавеющая сталь
≤HB300	CP1315	60-100-150	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1320	40-80-120	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15
	CP1325	40-80-130	0,5-2,5-6,0	0,01-0,02-0,03	0,01-0,05-0,15

Пластины SPTI

Твердость	Сплав	Скорость резания Vc (м/мин)
P — Сталь
≤300	CP1315	60-120-180
≤300	CP1325	40-90-150
M — Нержавеющая сталь
≤300	CP1315	60-100-150
≤300	CP1325	40-80-130

Тип резьбы		Шаг (мм)	Обозначение пластины	Радиус вершины (RE)	Общая глубина резания (мм)	Кол-во проходов	Глубина резания за проход (мм)
Тип резьбы		Шаг (мм)	Обозначение пластины	Радиус вершины (RE)	Общая глубина резания (мм)	Кол-во проходов	1	2	3	4	5	6	7	8	9	10
Метрическая (М)	Наружная	0,2	SPTI-250000-3R/L-R/L60	Max 0.05	0,15	4	0,06	0,04	0,03	0,02
		0,2			0,19	4	0,07	0,06	0,04	0,02
		0,3			0,23	4	0,08	0,07	0,06	0,02
		0,35			0,27	5	0,08	0,07	0,06	0,04	0,02
		0,4			0,3	5	0,1	0,08	0,06	0,04	0,02
		0,45			0,34	6	0,1	0,08	0,06	0,04	0,04	0,02
		0,5	SPTI-250000-3R/L-R/L60	Max 0.05	0,38	6	0,1	0,1	0,07	0,05	0,04	0,02
		0,5	SPTI-250005-3R/L-R/L60	0,05	0,33	5	0,1	0,1	0,07	0,04	0,02
		0,6	SPTI-250000-3R/L-R/L60	Max 0.05	0,45	7	0,1	0,1	0,08	0,06	0,05	0,04	0,02
		0,6	SPTI-250005-3R/L-R/L60	0,05	0,4	6	0,1	0,1	0,08	0,06	0,04	0,02
		0,7	SPTI-250005-3R/L-R/L60	0,05	0,48	6	0,1	0,1	0,1	0,1	0,06	0,02
		0,75		0,05	0,52	7	0,1	0,1	0,1	0,08	0,07	0,05	0,02
		0,8		0,05	0,56	7	0,1	0,1	0,1	0,1	0,08	0,06	0,02
		1	SPTI-250005-3R/L-R/L60 SPTI-250010-3R/L-N60	0,05	0,71	8	0,15	0,15	0,12	0,1	0,08	0,06	0,03	0,02
		1		0,05	0,66	7	0,18	0,15	0,12	0,1	0,06	0,03	0,02
		1,25		0,1	0,9	9	0,2	0,18	0,13	0,1	0,1	0,07	0,05	0,05	0,02
		1,25		0,05	0,85	8	0,2	0,18	0,13	0,1	0,1	0,07	0,05	0,02
		1,5	SPTI-250010-3R/L-N60	0,1	1,04	10	0,2	0,18	0,14	0,12	0,1	0,1	0,08	0,05	0,05	0,02
