Обработка на проход (наружных и внутренних поверхностей) – самый распространенный процесс на токарных станках с ЧПУ. Для этого существует множество резцов: в каталогах поставщиков можно найти десятки вариантов корпусов и тысячи типов пластин. Порой бывает сложно понять, какие пластины совместимы с тем или иным корпусом.
Корпуса резцов и пластины имеют стандартизированные буквенно-цифровые обозначения, которые кодируют их основные параметры. Эти обозначения унифицированы, что облегчает выбор инструментов у разных производителей. Для правильного подбора пластины и корпуса нужно сопоставить несколько ключевых характеристик.
Давайте разберемся, какие параметры закодированы в обозначениях токарных пластин и корпусов резцов для наружной (державок) и внутренней (оправок) обработки, а также как они влияют на их совместимость.

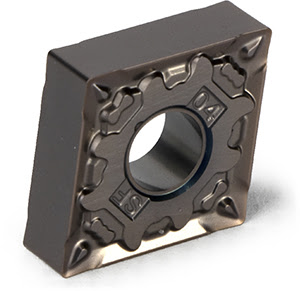

Пластина CNMG120408-TAMM-CP5015
Для примера возьмем обозначение пластины CNMG120408-TAMM-CP5015. Разделим его на составные части и рассмотрим, какая информация зашифрована в каждой позиции:
| C | N | M | G | 12 | 04 | 08 | TAMM-CP5015 |
|---|---|---|---|---|---|---|---|
| 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 |
Расшифровка обозначения токарной пластины CNMG120408-TAMM-CP5015
Для токарных резцов чаще всего применяются пластины семи различных форм. В нашем примере с обозначением CNMG120408-TAMM-CP5015, первая буква «C» указывает на ромбическую форму пластины с углом при вершине 80°.
| Обозначение | Изображение | Описание |
|---|---|---|
| C |  | Ромб с углом при вершине 80° |
| В |  | Ромб с углом при вершине 55° |
| R |  | Круг |
| S |  | Квадрат, угол при вершине 90° |
| T |  | Треугольник, угол при вершине 60° |
| V |  | Ромб с углом при вершине 35° |
| W |  | Ломаный треугольник, угол при вершине 80° |
Форма токарной пластины: расшифровка обозначений
Во второй позиции обозначения пластины CNMG120408-TAMM-CP5015 стоит буква «N», что указывает на задний угол 0°. Такие пластины называют «без заднего угла» или «негативные». Существуют также пластины с задним углом больше 0°, которые называют «позитивными».
| Обозначение | Изображение |
|---|---|
| B |  |

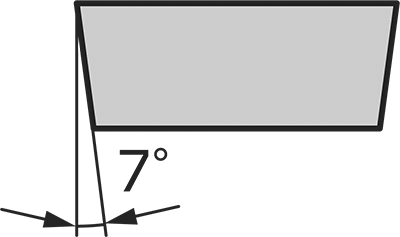

| C |  |
| D |  |
| Обозначение | Изображение |
|---|---|

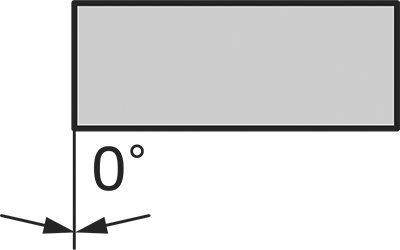

| N |  |

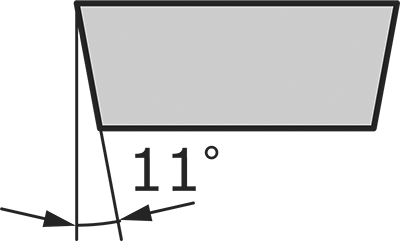

| P |  |
Величина заднего угла пластины: расшифровка обозначений

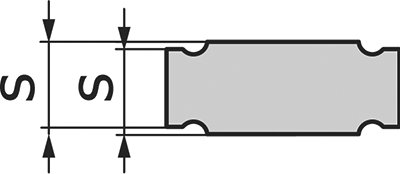

Этот параметр также называют «классом точности». В нашем примере для пластины CNMG120408-TAMM-CP5015 допуск обозначен буквой «M», что указывает на средний класс точности. Для общего представления ниже приведена расшифровка нескольких обозначений допусков
| Обозначение | m | s | IC |
|---|---|---|---|
| E | ±0,025 | ±0,025 | ±0,025 |
| G | ±0,025 | ±0,13 | ±0,025 |
| M | ±0,08–±0,20* | ±0,13 | ±0,05–±0,15* |
 |  |  | |
| * Величина допуска зависит от формы и размера пластины | |||
Допуск на размер токарной пластины: расшифровка обозначений
По конструкции пластины могут различаться наличием или отсутствием отверстия и его формой, а также наличием стружколомающей геометрии (стружколома) на передней поверхности, которая может быть расположена на одной или обеих сторонах пластины. В нашем примере CNMG120408-TAMM-CP5015 в четвертой позиции стоит обозначение «G», что означает, что пластина имеет отверстие и является двусторонней.
| Обозначение | Изображение | Описание |
|---|---|---|
| A |  | Без стружколома, с отверстием |
| G |  | Стружколом на обеих сторонах пластины, с отверстием |
| R |  | Стружколом на одной стороне пластины, без отверстия |
| T |  | Стружколом на одной стороне пластины, отверстие с фаской |
| U |  | Стружколом на обеих сторонах пластины, отверстие с фаской |
| X | Специальная конструкция |
Конструкция токарной пластины: расшифровка обозначений
Этот параметр часто называют «размером пластины». Обозначение длины режущей кромки зависит от формы пластины и диаметра вписанной окружности (IC). В таблице ниже приведены примеры обозначений длины режущей кромки для ромбовидных пластин с разным углом при вершине: C, D, V. Как видно, даже при одинаковом диаметре вписанной окружности (IC) для пластин разной формы обозначение длины режущей кромки может различаться.
В нашем примере CNMG120408-TAMM-CP5015 длина режущей кромки указана как «12».
| Обозначение для пластины формы C | Обозначение для пластины формы D | Обозначение для пластины формы V | IC (мм) |
|---|---|---|---|
 |  |  | |
| 06 | 07 | 11 | 6,35 |
| 08 | 09 | – | 7,94 |
| 09 | 11 | 16 | 9,525 |
| 12 | 15 | 22 | 12,7 |
| 16 | 19 | – | 15,875 |
| 19 | 23 | – | 19,05 |
Размер токарной пластины: расшифровка обозначений
Обозначение «04» указывает на толщину пластины CNMG120408-TAMM-CP5015, которая составляет 4,76 мм. Сводные данные по этому параметру представлены в таблице ниже:
 | |
|---|---|
| Обозначение | Толщина пластины (s), мм |
| 02 | 2,38 |
| T2 | 2,78 |
| 03 | 3,18 |
| T3 | 3,97 |
| 04 | 4,76 |
| 05 | 5,56 |
| 06 | 6,35 |
Толщина токарной пластины: расшифровка обозначений
На седьмой позиции в обозначении пластины CNMG120408-TAMM-CP5015 стоит «08», что означает радиус при вершине (RE) 0,8 мм. Сводные данные по этому параметру приведены в таблице ниже:
| |
|---|---|
| Обозначение | Толщина пластины (RE), мм |
| 02 | 0,2 |
| 04 | 0,4 |
| 08 | 0,8 |
| 12 | 1,2 |
| 16 | 1,6 |
| 20 | 2,0 |
| 24 | 2,4 |
Радиус при вершине пластины: расшифровка обозначений
В восьмой позиции обозначения CNMG120408-TAMM-CP5015 содержится информация о геометрии передней поверхности («TAMM») и сплаве, из которого изготовлена пластина («CP5015»). Если пластина имеет левое или правое исполнение, это также обычно указывается в данной части обозначения буквами «R» (правое) или «L» (левое).
Эта часть маркировки не стандартизирована и может различаться у разных поставщиков инструмента.

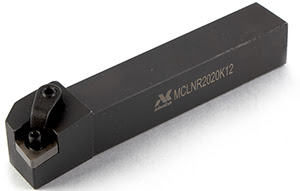

Державка MCLNR2020K12
Разберем обозначения корпусов резцов для наружной обработки на примере державки MCLNR2020K12, которая подходит для установки пластины CNMG120408-TAMM-CP5015.
| M | C | L | N | R | 2020 | K | 12 |
|---|---|---|---|---|---|---|---|
| 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 |
Расшифровка обозначений токарной державки MCLNR2020K12
На первой позиции обозначения державки MCLNR2020K12 стоит буква «M». При таком виде крепления пластина поджимается к посадочному пазу державки за счет отверстия, а также дополнительно фиксируется прижимом сверху. Сводные данные по этому параметру представлены в таблице ниже:
| Обозначение | Схема | Описание |
|---|---|---|
| D |  | Прижим повышенной жесткости |
| M |  | Прижим сверху и поджим за отверстие |
| P |  | Прижим рычагом за отверстие |
| S |  | Прижим винтом |
Схема крепления пластины к державке: расшифровка обозначений
Форма пластины расшифровывается так же, как и для токарных пластин в пункте 1.1. Для державки MCLNR2020K12 обозначение «C» указывает на то, что она подходит для установки пластины в форме ромба с углом при вершине 80°.
На третьей позиции обозначения державки MCLNR2020K12 стоит буква «L». Это означает, что державка с установленной пластиной обеспечивает главный угол в плане 95°. Несколько примеров обозначений приведены в таблице ниже.
| Обозначение | Изображение |
|---|---|
| E |  |
| J |  |
| K |  |
| Обозначение | Изображение |
|---|---|
| L |  |
| P |  |
Главный угол в плане: расшифровка обозначений
Расшифровка аналогична той, что используется для токарных пластин в пункте 1.2. В обозначении державки MCLNR2020K12 на четвертой позиции стоит буква «N», что указывает на совместимость с пластинами без заднего угла.
Существует несколько вариантов исполнения державки по направлению подачи:
Державка MCLNR2020K12 имеет правое исполнение.
Размеры хвостовика державки указываются в миллиметрах. Державка MCLNR2020K12 имеет квадратный хвостовик с высотой H = 20 мм и шириной B = 20 мм:
Державка MCLNR2020K12: слева — высота державки «H», справа — ширина «B»
Длина державки MCLNR2020K12 указана в обозначении буквой «K» и составляет 125 мм. Сводные данные по этому параметру представлены в таблице ниже:
| |
|---|---|
| Обозначение | Длина державки (LF), мм |
| F | 80 |
| H | 100 |
| K | 125 |
| M | 150 |
| P | 170 |
| Q | 180 |
| R | 200 |
| S | 250 |
Длина токарной державки «LF»: расшифровка обозначений
Длина режущей кромки пластины у державки MCLNR2020K12 обозначена как «12», аналогично тому, как это указано для токарных пластин в пункте 1.5.

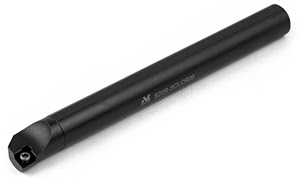

Оправка S20R-SCLCR09
Обозначения корпусов резцов для внутренней обработки в большинстве случаев содержат ту же информацию, что и обозначения державок. Однако есть и отличия, которые мы рассмотрим на примере оправки S20R-SCLCR09:
| S | 20 | R | S | C | L | C | R | 09 |
|---|---|---|---|---|---|---|---|---|
| 3.1 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 |
Расшифровка обозначений токарной оправки S20R-SCLCR09
Эта оправка не подходит для установки пластины CNMG120408-TAMM-CP5015.
Буква «S» на первой позиции обозначения оправки S20R-SCLCR09 указывает на то, что эта оправка изготовлена из стали. В ней отсутствуют каналы подачи СОЖ через корпус. Сводные данные по этому параметру представлены в таблице ниже:
| Обозначение | Описание |
|---|---|
| A | Сталь, с каналами подачи СОЖ через корпус оправки |
| C | Твердый сплав |
| E | Твердый сплав, с каналами подачи СОЖ через корпус оправки |
| S | Сталь |
Материал оправки и наличие канала для СОЖ: расшифровка обозначений
Диаметр хвостовика оправки указывается в миллиметрах. В обозначении S20R-SCLCR09 на второй позиции стоит «20». Это означает, что диаметр хвостовика DCON составляет 20 мм.
Схема диаметра хвостовика токарной оправки
Расшифровка длины оправки аналогична таковой для токарных державок в пункте 2.7. В обозначении S20R-SCLCR09 на третьей позиции стоит буква «R». Это означает, что ее длина составляет 200 мм.
Схема крепления пластины имеет те же значения, что и для державок в пункте 2.1. У оправки S20R-SCLCR09 пластина крепится винтом, что обозначается буквой «S» в маркировке.
Обозначение формы пластины расшифровывается аналогично тому, как это сделано для токарных пластин в пункте 1.1 и для державок в пункте 2.2. У оправки S20R-SCLCR09 форма пластины обозначена буквой «C». Это означает, что оправка подходит для установки пластины в форме ромба с углом при вершине 80°.
На шестой позиции обозначения оправки S20R-SCLCR09 стоит буква «L», что указывает на главный угол в плане 95°. Обозначения главного угла в плане для оправок аналогичны тем, что используются для державок в пункте 2.3. Приведем несколько примеров обозначений угла в плане, характерных для оправок:
| Обозначение | Изображение |
|---|---|
| K |  |
| L |  |
| Q |  |
| Обозначение | Изображение |
|---|---|
| U |  |
| W |  |
Главный угол в плане: расшифровка обозначений
Величина заднего угла расшифровывается аналогично тому, как это сделано для токарных пластин в пункте 1.2 и для державок в пункте 2.4. В обозначении оправки S20R-SCLCR09 на седьмой позиции стоит буква «C». Это означает, что в данную оправку можно установить пластину с задним углом 7°.
Исполнение оправки имеет тот же смысл и значения, что и для державок в п. 2.5. Оправка S20R-SCLCR09 — правая.
Длина режущей кромки пластины имеет тот же смысл, что и для токарных пластин в пункте 1.5 и для державок в пункте 2.8. У оправки S20R-SCLCR09 размер режущей кромки обозначен как «09».
Державка MCLNR2020K12

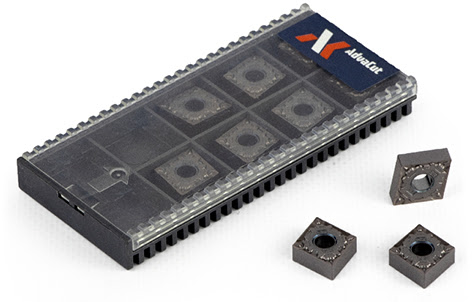

Пластины CNMG120408-TAMM-CP5015
Для того чтобы определить, подходят ли друг к другу корпус резца и пластина, достаточно сопоставить значения трех параметров в их обозначениях: форма пластины, величина заднего угла пластины и размер (длина режущей кромки) пластины.
Для наглядности мы объединим таблицы с разделенными на позиции обозначениями пластины, державки и оправки, которые были рассмотрены ранее, и сдвинем их так, чтобы интересующие нас позиции оказались друг над другом:
| CNMG120408-TAMM-CP5015 | C | N | M | G | 12 | 04 | 08 | TAMM-CP5015 | ||||||
| 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | |||||||
| MCLNR2020K12 | M | C | L | N | R | 2020 | K | 12 | ||||||
| 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | |||||||
| S20R-SCLCR09 | S | 20 | R | S | C | L | C | R | 09 | |||||
| 3.1 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 | ||||||
Сопоставление обозначений токарной державки MCLNR2020K12 и оправки S20R-SCLCR09
В таком представлении легко заметить, что в обозначениях пластины CNMG120408-TAMM-CP5015 и державки MCLNR2020K12 совпадают форма пластины («C»), задний угол («N») и размер пластины («12»). Следовательно, как и указывалось ранее, эта пластина и державка совместимы между собой.
Если рассмотреть позиции обозначений пластины CNMG120408-TAMM-CP5015 и оправки S20R-SCLCR09, можно заметить, что они не совместимы, несмотря на одинаковое обозначение формы пластины «C». Для установки в оправку S20R-SCLCR09 необходима пластина с задним углом 7° и размером «09», тогда как у пластины CNMG120408-TAMM-CP5015 задний угол отсутствует, а размер составляет «12».

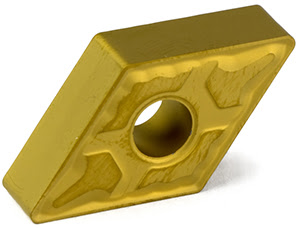

Пластина DNMG150608-TBPP-CC1025
Для определения совместимости пластин необходимо учитывать несколько основных факторов, которые могут повлиять на возможность установки пластины в корпус резца.
В большинстве случаев нет необходимости учитывать толщину пластины, если они и корпуса поставляются одним производителем. Однако, если толщина указана в обозначении корпуса резца, как в пункте 2.8, стоит обратить внимание на толщину выбираемой пластины. Например, для установки в державку MDJNR2525M1506 понадобится пластина формы «D» размера 15 с обозначением толщины 06 (DN1506...), тогда как для MDJNR2525M1504 требуется пластина с обозначением толщины 04 (DN1504...).

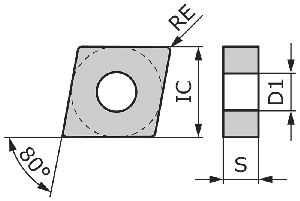

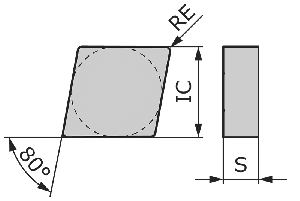

Чертежи пластин формы «C» с отверстием и без отверстия
Кроме того, следует учитывать, что если в корпусе резца для крепления пластины требуется наличие отверстия, то конструкция пластины должна соответствовать этому требованию.

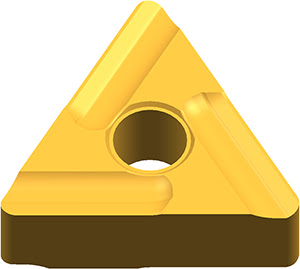

Пластина в правом исполнении TNMG160408-TAPR-CC2025
Большинство пластин имеет нейтральное исполнение, что позволяет устанавливать их в корпуса как с левым, так и с правым исполнением. Однако некоторые пластины изготавливаются со стружколомом в левом и правом исполнении. Для таких пластин важно правильно выбрать исполнение корпуса резца в зависимости от выполняемой задачи.
