Выбор токарного станка с ЧПУ — сложный процесс, который требует учета множества параметров. Ошибки при выборе могут привести к снижению производительности или невозможности обработки необходимых деталей.
Основные критерии, на которые стоит обратить внимание:
Разберем подробнее каждый из этих параметров.
Эти характеристики определяют, какого размера детали можно обрабатывать на станке. Они зависят от:
Стоит учитывать, что максимальные перемещения по осям X и Z не всегда равны максимальному обрабатываемому диаметру и длине. Например, часть хода по оси X может выходить за ось вращения шпинделя, а часть хода по оси Z заходить на патрон, что делает обработку невозможной.
Особенно важно изучить схему рабочей зоны станка, если размеры детали приближаются к предельным значениям.

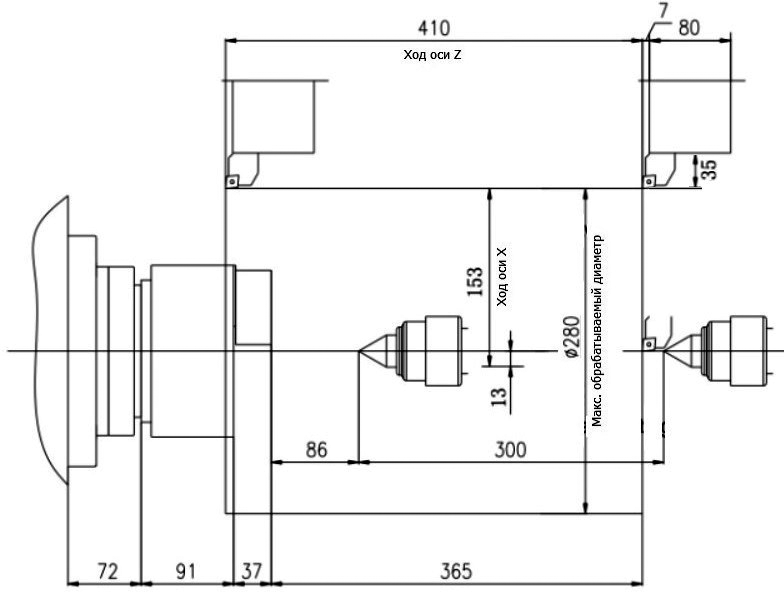

Схема рабочей зоны токарного станка
Даже если рабочая зона станка позволяет обработку крупногабаритной заготовки, ее еще нужно надежно зажать.
Стандартный гидравлический патрон со штатными кулачками может зажимать заготовку с максимальным диаметром, примерно равным диаметру самого патрона. Однако в стандартной комплектации патрон обычно имеет меньший размер, чем возможный максимальный диаметр обработки.
Например:
В таком случае может потребоваться установка более крупного патрона или удлиненных кулачков.

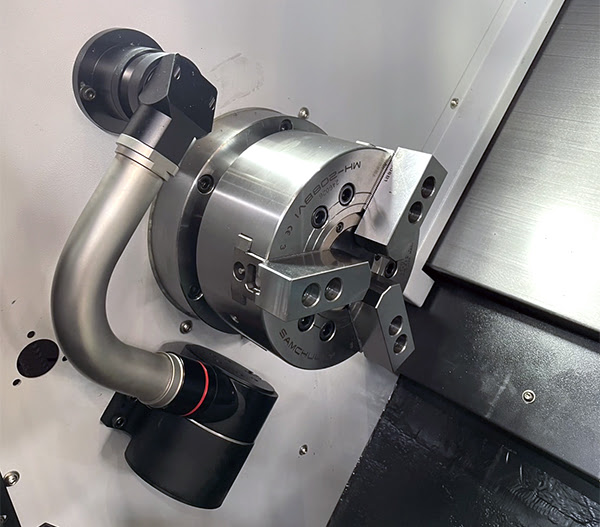

Трехкулачковый гидравлический патрон
Если деталь большого диаметра, но небольшой длины, стоит рассмотреть вертикальный токарный станок — он удобнее при работе с массивными заготовками.

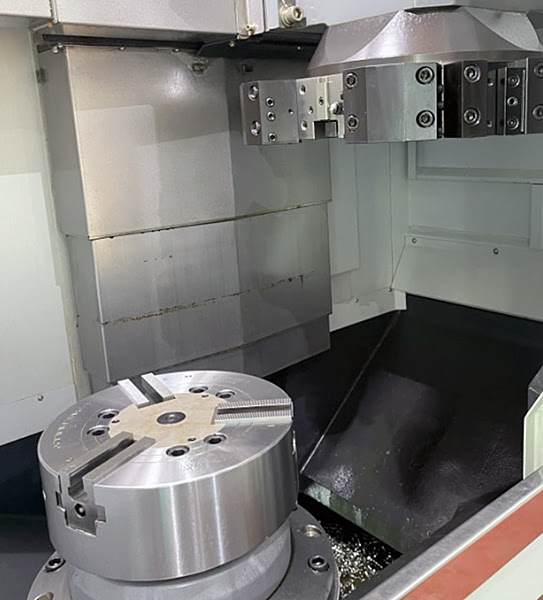

Рабочая зона вертикального токарного станка
Даже если заготовка подходит по размерам и ее можно зажать, важно оценить, насколько эффективно станок сможет ее обрабатывать.
При выборе стоит учитывать:
Производители указывают эти параметры в характеристиках, но важно изучить диаграмму крутящего момента и мощности. Она показывает, на каких оборотах достигаются максимальные показатели.
Диаграмма крутящего момента и мощности
Дополнительные устройства помогают стабилизировать заготовку при обработке.
Задняя бабка требуется, если длина детали более чем в 3 раза превышает ее диаметр. Она входит в стандартную комплектацию многих горизонтальных станков Abamet, помогает повысить жесткость зажима, позволяет работать с высокими режимами резания.

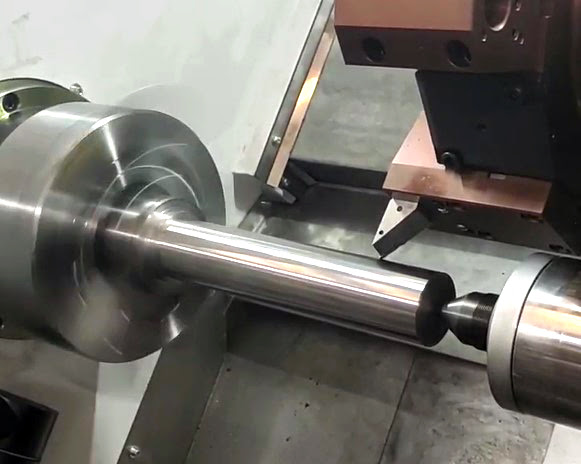

Поджим детали задней бабкой
Люнет используется, если длинную деталь нужно обрабатывать с торца. Задняя бабка в этом случае не поможет.

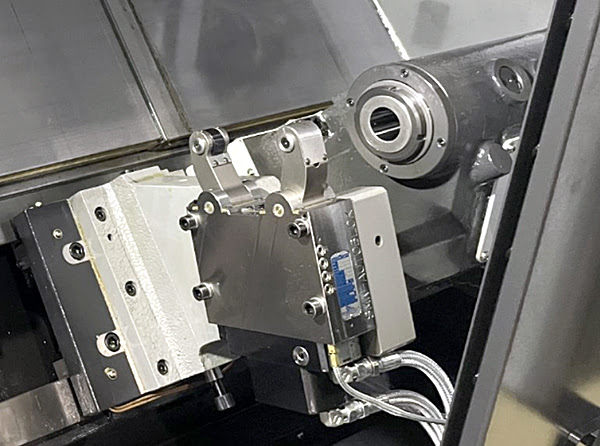

Гидравлический люнет токарного станка
При выборе станка важно учитывать, что длина детали и вылет осевого инструмента в сумме не должны быть больше максимальной длины обработки. Должна быть возможность вывода инструмента из отверстия.
Чтобы уменьшить вылет детали в рабочей зоне, ее можно убрать в шпиндель, но для этого потребуется перезажим, что не всегда возможно, и диаметр детали не должен быть больше, чем максимальный диаметр прутка.
Некоторые опции не влияют напрямую на возможность обработки, но значительно упрощают работу оператора и повышают эффективность производства:
При выборе станка стоит заранее подумать, какие опции будут полезны для вашего производства.
Измерительный щуп, конвейер и маслосборник
Выбор токарного станка с ЧПУ — это не только подбор габаритов рабочей зоны, но и учет множества нюансов:
Подходя к выбору комплексно, можно подобрать оптимальное оборудование, которое обеспечит высокую производительность и точность обработки.
