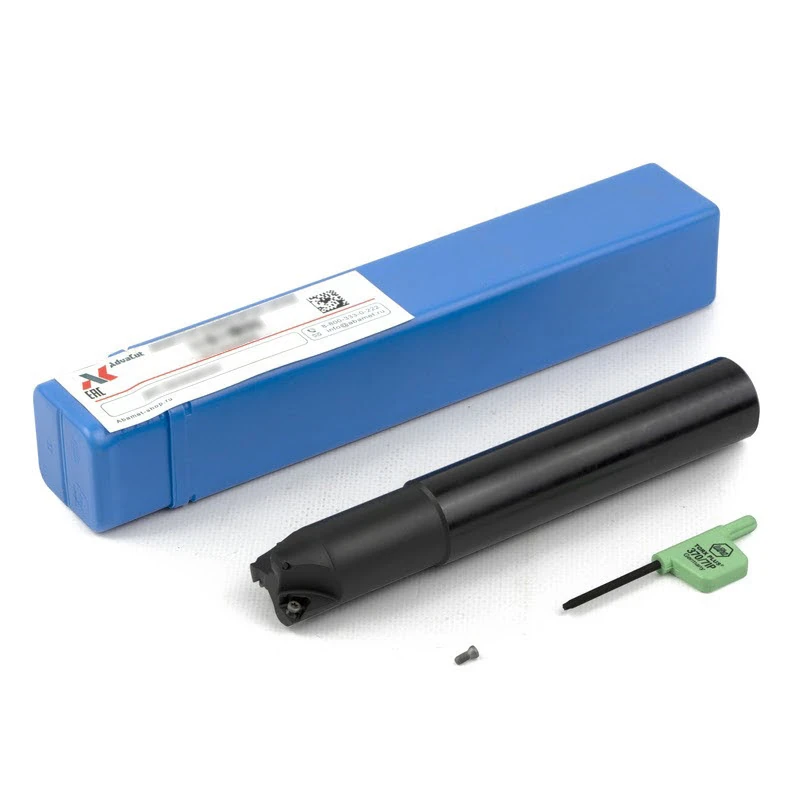

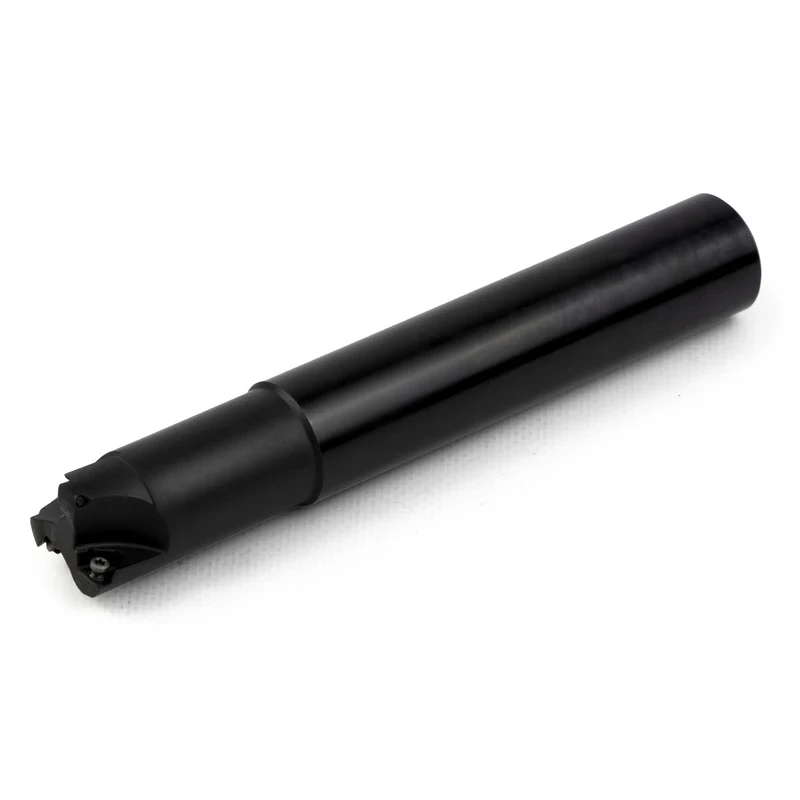

Корпус фрезы FS10-D020C20-Z02UD08-S

Name: Корпус фрезы FS10-D020C20-Z02UD08-S
Brand: AdvaCut
SKU: AC.GHI10137
Price: 214.36 BYN
Availability: BackOrder

AC.GHI10137Под заказ

Корпус фрезы FS10-D020C20-Z02UD08-S бренда AdvaCut, артикул AC.GHI10137. Цена — 214,36 BYN, под заказ. Основные параметры: диаметр фрезы, мм (DC) — 20; серия корпусных фрез — FS10; число зубьев — 2.

Бывший AC.GHI02027 - MSE110-020R02P20-UD08S

214,36 BYN

235,56 BYN

Цена рассчитана по прайс листу на 13.11.2026

Основные параметры

Диаметр фрезы, мм (DC): 20
Серия корпусных фрез: FS10
Число зубьев: 2
Форма пластины: U
Размер крепления режущего инструмента (DCON/DCSFMS), мм: 20
Длина/высота/ширина фрезы, мм: 120
Каналы для СОЖ: Нет каналов
Количество пластин: 2
Длина обнижения/глубина (для дисковой фрезы), мм: 40
Тип фрезы: High Feed
Посадка: Цилиндр
Рабочие стороны режущей пластины: Односторонняя
Подходящая пластина (головка): UD**0803**-MN***
Бренд: AdvaCut
Скидка: 9%
Вид номенклатуры: Фрезы корпусные с пластинами

Серия корпусных фрез: FS10

Описание геометрии

Геометрия	Сечение	Описание
MNXP		Плоская геометрия с прочной режущей кромкой с защитной фаской. Подходит для черновой обработки.
MNSP		Геометрия со средним по величине передним углом, защитной фаской на режущей кромке. Подходит для получистовой-получерновой обработки стали.
MNSM		Острая геометрия с большим передним углом. Подходит для получистовой-получерновой обработки нержавеющей стали.
MNPM		Небольшой передний угол и фаска на режущей кромке обеспечивают достаточную прочность для черновой обработки нержавеющей стали.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	UD0803-MN...	0,5	140-180-220	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	140-180-220	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	140-180-220	0,8-1,2-1,5	1-1,5-2
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	UD0803-MN...	0,5	110-150-190	0,8-1-1,2	1-1,2-1,4
			UD12T3-MN...	0,7	110-150-190	0,8-1-1,2	1-1,2-1,4
			UP1705-MN...	1	110-150-190	0,8-1-1,2	1-1,2-1,4
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	UD0803-MN...	0,5	80-120-160	0,8-1-1,2	1-1,2-1,4
			UD12T3-MN...	0,7	80-120-160	0,8-1-1,2	1-1,2-1,4
			UP1705-MN...	1	80-120-160	0,8-1-1,2	1-1,2-1,4
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP1130	UD0803-MN...	0,5	80-120-160	0,6-0,8-1	0,8-1-1,2
			UD12T3-MN...	0,7	80-120-160	0,6-0,8-1	0,8-1-1,2
			UP1705-MN...	1	80-120-160	0,6-0,8-1	0,8-1-1,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040	UD0803-MN...	0,5	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			UD12T3-MN...	0,7	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			UP1705-MN...	1	60-100-140	0,4-0,6-0,8	0,6-0,8-1
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	UD0803-MN...	0,5	110-180-220	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	110-180-220	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	110-180-220	0,8-1,2-1,5	1-1,5-2
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	UD0803-MN...	0,5	80-120-160	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	80-120-160	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	80-120-160	0,8-1,2-1,5	1-1,5-2
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	UD0803-MN...	0,5	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6
			UD12T3-MN...	0,7	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6
			UP1705-MN...	1	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6

Соотношение рекомендуемой подачи и глубины резания

Пластина	Подача fz (мм/зуб)
	Глубина резания ap (мм)
	0,5	1	1,5	2
UD0803-MN...	0,6-0,8-1,2	0,4-0,5-0,8	–	–
UD12T3-MN...	1,0-1,5-2	0,8-1,2-1,5	0,6-0,8-1,2	–
UP1705-MN...	1,8-2-2,5	1,0-1,5-2	0,8-1,2-1,5	0,6-0,8-1,2
