Фрезы корпусные с пластинами
Скидка 30%
Заканчивается

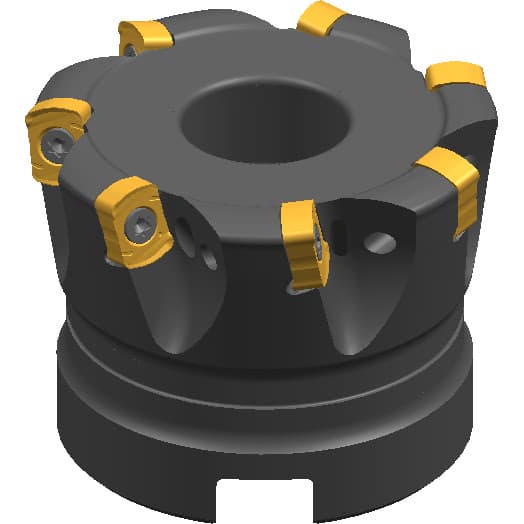

Корпус фрезы FS30-D080N27-Z07LN15
AC.GHI10473Заканчивается
Корпус фрезы FS30-D080N27-Z07LN15 бренда AdvaCut, артикул AC.GHI10473. Цена — 1 097,39 BYN, товар заканчивается. Основные параметры: диаметр фрезы, мм (DC) — 80; серия корпусных фрез — FS30; число зубьев — 7.
1 097,39 BYN
1 567,69 BYNЦена рассчитана по прайс листу на 13.11.2026
1 шт. - Солнцево (Москва) - Центральный склад
Основные параметры
Основные параметры
- Диаметр фрезы, мм (DC)
- 80
- Серия корпусных фрез
- FS30
- Число зубьев
- 7
- Форма пластины
- L - Прямоугольник
- Размер крепления режущего инструмента (DCON/DCSFMS), мм
- 27
- Длина/высота/ширина фрезы, мм
- 50
- Каналы для СОЖ
- Есть каналы
- Количество пластин
- 7
- Тип фрезы
- High Feed
- Посадка
- Насадная
- Рабочие стороны режущей пластины
- Двусторонняя
- Подходящая пластина (головка)
- LNMX15***-MZ***
- Бренд
- AdvaCut
- Скидка
- 30%
- Вид номенклатуры
- Фрезы корпусные с пластинами
Серия корпусных фрез: FS30
Описание геометрии пластин
| Геометрия | Сечение | Описание |
|---|---|---|
| MZOS |  | Геометрия обеспечивает низкие силы резания. Подходит для обработки нержавеющей стали, сплавов титана. |
| MZST |  | Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку. |
| MZPR |  | Пластины с данной геометрией имеют прочная режущую кромку. Подходят для тяжелых условий обработки. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | |
|---|---|---|---|---|---|---|---|
| Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | |||||||
| Низкоуглеродистая сталь | ≤HB180 | CA1020 CC1115 | LNMX09***-MZ... | 1 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 |
| LNMX12***-MZ... | 1,5 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| LNMX15***-MZ... | 2 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| Углеродистая и легированная сталь | HB180-350 | CA1020 CC1115 | LNMX09***-MZ... | 1 | 110-150-190 | 0,4-0,6-0,8 | 0,6-0,8-1 |
| LNMX12***-MZ... | 1,5 | 110-150-190 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| LNMX15***-MZ... | 2 | 110-150-190 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CA1020 | LNMX09***-MZ... | 1 | 80-120-160 | 0,4-0,6-0,8 | 0,6-0,8-1 |
| LNMX12***-MZ... | 1,5 | 80-120-160 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| LNMX15***-MZ... | 2 | 80-120-160 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| M — Нержавеющая сталь | |||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP2340 | LNMX09***-MZ... | 1 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 |
| LNMX12***-MZ... | 1,5 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| LNMX15***-MZ... | 2 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 CP2340 | LNMX09***-MZ... | 1 | 60-100-140 | 0,4-0,6-0,8 | 0,6-0,8-1 |
| LNMX12***-MZ... | 1,5 | 60-100-140 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| LNMX15***-MZ... | 2 | 60-100-140 | 0,4-0,6-0,8 | 0,6-0,8-1 | |||
| K — Чугун | |||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | LNMX09***-MZ... | 1 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 |
| LNMX12***-MZ... | 1,5 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| LNMX15***-MZ... | 2 | 140-180-220 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | LNMX09***-MZ... | 1 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 |
| LNMX12***-MZ... | 1,5 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| LNMX15***-MZ... | 2 | 80-120-160 | 0,6-0,8-1,2 | 0,8-1-1,2 | |||
| S — Жаропрочные сплавы | |||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5330 CP5030 | LNMX09***-MZ... | 1 | 30-50-70 | 0,2-0,4-0,6 | 0,3-0,5-0,7 |
| LNMX12***-MZ... | 1,5 | 30-50-70 | 0,2-0,4-0,6 | 0,3-0,5-0,7 | |||
| LNMX15***-MZ... | 2 | 30-50-70 | 0,2-0,4-0,6 | 0,3-0,5-0,7 | |||
Данные для программирования
 | Пластина | Приблизительный радиус Rapp (мм) | Необработанный участок K (мм) | Врезание O (мм) |
| LNMX09***-MZ… | 1,6 | 0,56 | 0 | |
| 1,9 (рекомендуется) | 0,47 | 0 | ||
| 2,2 | 0,37 | 0,05 | ||
| 2,5 | 0,28 | 0,14 | ||
| LNMX12***-MZ… | 2,4 | 0,65 | 0 | |
| 2,7 (рекомендуется) | 0,54 | 0 | ||
| 3 | 0,43 | 0,04 | ||
| 3,3 | 0,32 | 0,12 | ||
| LNMX15***-MZ… | 2,5 | 0,87 | 0 | |
| 2,8 (рекомендуется) | 0,79 | 0 | ||
| 3,1 | 0,7 | 0,05 | ||
| 3,4 | 0,62 | 0,11 |
Параметры спирального и наклонного врезания – FS30
| Пластина | Диаметр DCX | Наклонное врезание | Спиральное врезание | |||
| Максимальный угол врезания θ (°) | Максимальная глубина резания ap (мм) | Минимальная длина врезания при максимальной глубине резания (ap) L (мм) | HDmin (мм) | HDmax (мм) | ||
| LNMX09***-MZ… | 16 | 2 | 1 | 29 | 23 | 30 |
| 17 | 1,8 | 1 | 32 | 25 | 32 | |
| 18 | 1,7 | 1 | 34 | 27 | 34 | |
| 20 | 1,5 | 1 | 38 | 31 | 38 | |
| 21 | 1,4 | 1 | 41 | 33 | 40 | |
| 25 | 1,1 | 1 | 52 | 41 | 48 | |
| 26 | 1,1 | 1 | 52 | 43 | 50 | |
| 32 | 0,8 | 1 | 72 | 55 | 62 | |
| 35 | 0,8 | 1 | 72 | 61 | 68 | |
| 40 | 0,7 | 1 | 82 | 71 | 78 | |
| 50 | 0,5 | 1 | 115 | 91 | 98 | |
| 52 | 0,5 | 1 | 115 | 95 | 102 | |
| 63 | 0,4 | 1 | 143 | 117 | 124 | |
| LNMX12***-MZ… | 25 | 1,3 | 1,5 | 66 | 35 | 48 |
| 26 | 1,3 | 1,5 | 66 | 37 | 50 | |
| 32 | 1,2 | 1,5 | 72 | 49 | 62 | |
| 35 | 1,1 | 1,5 | 78 | 55 | 68 | |
| 40 | 1,1 | 1,5 | 78 | 65 | 78 | |
| 50 | 0,9 | 1,5 | 95 | 85 | 98 | |
| 52 | 0,9 | 1,5 | 95 | 89 | 102 | |
| 63 | 0,75 | 1,5 | 115 | 111 | 124 | |
| 80 | 0,55 | 1,5 | 156 | 145 | 158 | |
| 100 | 0,45 | 1,5 | 191 | 185 | 198 | |
| 125 | 0,35 | 1,5 | 246 | 235 | 248 | |
| LNMX15***-MZ… | 32 | 1,1 | 2 | 104 | 45 | 62 |
| 40 | 0,8 | 2 | 143 | 61 | 78 | |
| 50 | 0,6 | 2 | 191 | 81 | 98 | |
| 63 | 0,45 | 2 | 255 | 107 | 124 | |
| 80 | 0,35 | 2 | 327 | 141 | 158 | |
| 100 | 0,25 | 2 | 458 | 181 | 198 | |
| 125 | 0,2 | 2 | 573 | 231 | 248 | |
| 160 | 0,15 | 2 | 764 | 301 | 318 | |
| 200 | 0,1 | 2 | 1146 | 381 | 398 | |
