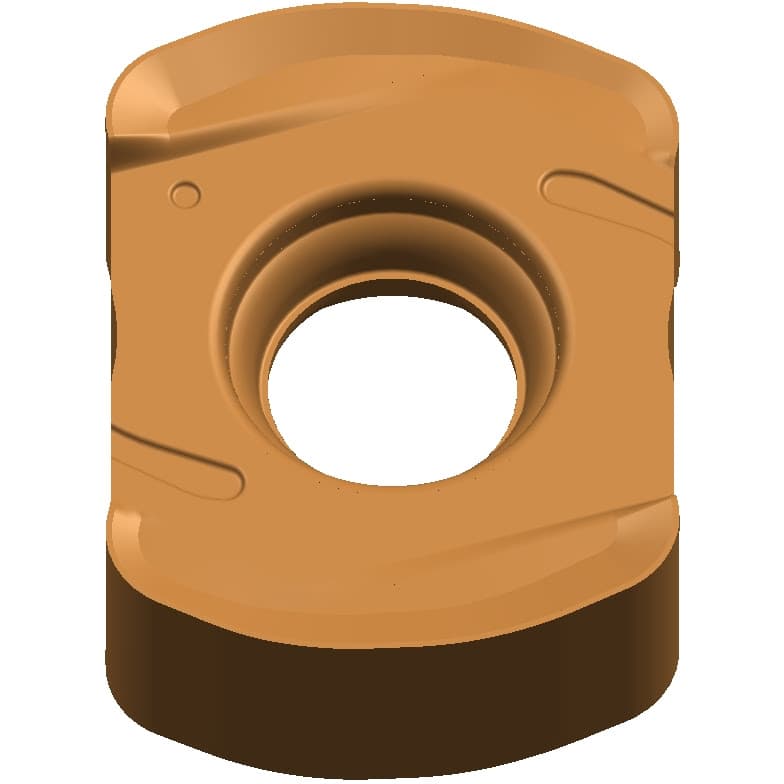

Пластина фрезерная LNMX120705-MZST-CP2035

Name: Пластина фрезерная LNMX120705-MZST-CP2035
Brand: AdvaCut
SKU: AC.GII13391
Price: 28.34 BYN
Availability: LimitedAvailability

AC.GII13391Заканчивается

Пластина фрезерная LNMX120705-MZST-CP2035 бренда AdvaCut, артикул AC.GII13391. Цена — 28,34 BYN, товар заканчивается. Основные параметры: серия корпусных фрез — FS30; обрабатываемый металл — M (нерж.сталь); вид обработки — Черновая Получерновая.

28,34 BYN

40,49 BYN

Цена рассчитана по прайс листу на 13.11.2026

20 шт. - Солнцево (Москва) - Центральный склад

Основные параметры

Серия корпусных фрез: FS30
Обрабатываемый металл: M (нерж.сталь)
Вид обработки: Черновая Получерновая
Радиус при вершине (RE), мм: 1,5
Материал режущего инструмента: Твердый сплав
Тип пластины: LNMX
Форма пластины: L - Прямоугольник
Исполнение: Нейтральное
Задний угол пластины: N - 0° (нулевой)
Класс точности: M
Размер пластины: 12
Отверстие: С отверстием
Обозначение толщины пластины: 07
Количество в упаковке: 10
Покрытие: PVD
Рабочие стороны режущей пластины: Двусторонняя
Вид режущей кромки: Нет
Особенности: Общая обработка
Бренд: AdvaCut
Скидка: 30%
Вид номенклатуры: Пластины для фрез

Серия корпусных фрез: FS30

Описание геометрии пластин

Геометрия	Сечение	Описание
MZOS		Геометрия обеспечивает низкие силы резания. Подходит для обработки нержавеющей стали, сплавов титана.
MZST		Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку.
MZPR		Пластины с данной геометрией имеют прочная режущую кромку. Подходят для тяжелых условий обработки.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания a_p (мм)	Скорость резания Vc (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания a_p (мм)	Скорость резания Vc (м/мин)	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CA1020 CC1115	LNMX09***-MZ...	1	140-180-220	0,6-0,8-1,2	0,8-1-1,2
			LNMX12***-MZ...	1,5	140-180-220	0,6-0,8-1,2	0,8-1-1,2
			LNMX15***-MZ...	2	140-180-220	0,6-0,8-1,2	0,8-1-1,2
Углеродистая и легированная сталь	HB180-350	CA1020 CC1115	LNMX09***-MZ...	1	110-150-190	0,4-0,6-0,8	0,6-0,8-1
			LNMX12***-MZ...	1,5	110-150-190	0,4-0,6-0,8	0,6-0,8-1
			LNMX15***-MZ...	2	110-150-190	0,4-0,6-0,8	0,6-0,8-1
Высоколегированная сталь, инструментальная сталь	HRC35-45	CA1020	LNMX09***-MZ...	1	80-120-160	0,4-0,6-0,8	0,6-0,8-1
			LNMX12***-MZ...	1,5	80-120-160	0,4-0,6-0,8	0,6-0,8-1
			LNMX15***-MZ...	2	80-120-160	0,4-0,6-0,8	0,6-0,8-1
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP2340	LNMX09***-MZ...	1	80-120-160	0,6-0,8-1,2	0,8-1-1,2
			LNMX12***-MZ...	1,5	80-120-160	0,6-0,8-1,2	0,8-1-1,2
			LNMX15***-MZ...	2	80-120-160	0,6-0,8-1,2	0,8-1-1,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035 CP2340	LNMX09***-MZ...	1	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			LNMX12***-MZ...	1,5	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			LNMX15***-MZ...	2	60-100-140	0,4-0,6-0,8	0,6-0,8-1
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	LNMX09***-MZ...	1	140-180-220	0,6-0,8-1,2	0,8-1-1,2
			LNMX12***-MZ...	1,5	140-180-220	0,6-0,8-1,2	0,8-1-1,2
			LNMX15***-MZ...	2	140-180-220	0,6-0,8-1,2	0,8-1-1,2
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	LNMX09***-MZ...	1	80-120-160	0,6-0,8-1,2	0,8-1-1,2
			LNMX12***-MZ...	1,5	80-120-160	0,6-0,8-1,2	0,8-1-1,2
			LNMX15***-MZ...	2	80-120-160	0,6-0,8-1,2	0,8-1-1,2
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5330 CP5030	LNMX09***-MZ...	1	30-50-70	0,2-0,4-0,6	0,3-0,5-0,7
			LNMX12***-MZ...	1,5	30-50-70	0,2-0,4-0,6	0,3-0,5-0,7
			LNMX15***-MZ...	2	30-50-70	0,2-0,4-0,6	0,3-0,5-0,7

Данные для программирования

Пластина	Приблизительный радиус R_app (мм)	Необработанный участок K (мм)	Врезание O (мм)
LNMX09***-MZ…	1,6	0,56	0
	1,9 (рекомендуется)	0,47	0
	2,2	0,37	0,05
	2,5	0,28	0,14
LNMX12***-MZ…	2,4	0,65	0
	2,7 (рекомендуется)	0,54	0
	3	0,43	0,04
	3,3	0,32	0,12
LNMX15***-MZ…	2,5	0,87	0
	2,8 (рекомендуется)	0,79	0
	3,1	0,7	0,05
	3,4	0,62	0,11

Параметры спирального и наклонного врезания – FS30

Пластина	Диаметр DCX	Наклонное врезание			Спиральное врезание
Пластина	Диаметр DCX	Максимальный угол врезания θ (°)	Максимальная глубина резания a_p (мм)	Минимальная длина врезания при максимальной глубине резания (a_p) L (мм)	HD_min (мм)	HD_max (мм)
LNMX09***-MZ…	16	2	1	29	23	30
	17	1,8	1	32	25	32
	18	1,7	1	34	27	34
	20	1,5	1	38	31	38
	21	1,4	1	41	33	40
	25	1,1	1	52	41	48
	26	1,1	1	52	43	50
	32	0,8	1	72	55	62
	35	0,8	1	72	61	68
	40	0,7	1	82	71	78
	50	0,5	1	115	91	98
	52	0,5	1	115	95	102
	63	0,4	1	143	117	124
LNMX12***-MZ…	25	1,3	1,5	66	35	48
	26	1,3	1,5	66	37	50
	32	1,2	1,5	72	49	62
	35	1,1	1,5	78	55	68
	40	1,1	1,5	78	65	78
	50	0,9	1,5	95	85	98
	52	0,9	1,5	95	89	102
	63	0,75	1,5	115	111	124
	80	0,55	1,5	156	145	158
	100	0,45	1,5	191	185	198
	125	0,35	1,5	246	235	248
LNMX15***-MZ…	32	1,1	2	104	45	62
	40	0,8	2	143	61	78
	50	0,6	2	191	81	98
	63	0,45	2	255	107	124
	80	0,35	2	327	141	158
	100	0,25	2	458	181	198
	125	0,2	2	573	231	248
	160	0,15	2	764	301	318
	200	0,1	2	1146	381	398
