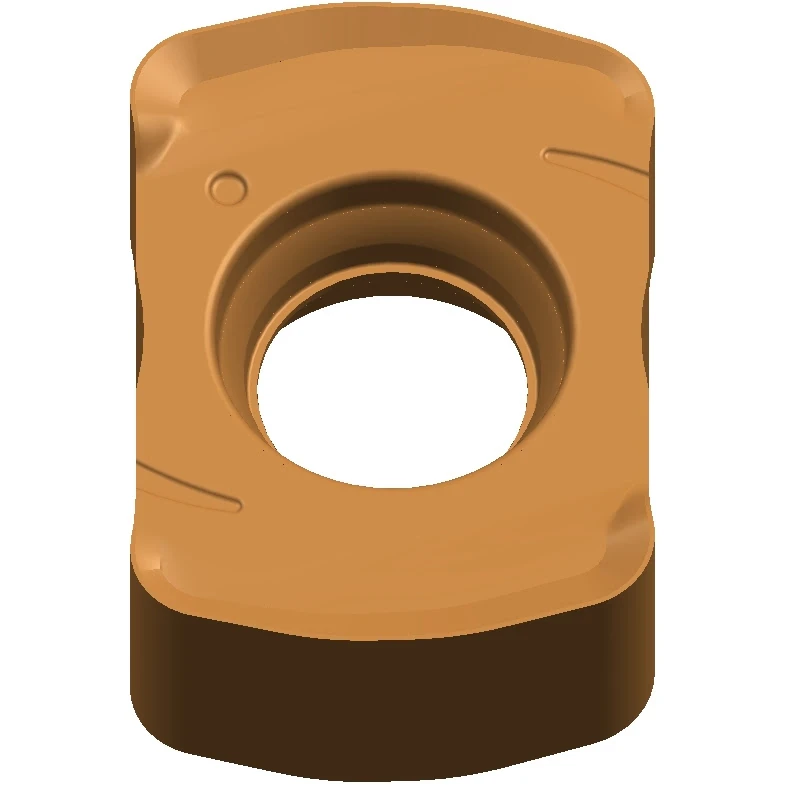

Пластина фрезерная LNMX120705-MZOS-CC2040

Описание геометрии пластин

Геометрия	Сечение	Описание
MZOS		Геометрия обеспечивает низкие силы резания. Подходит для обработки нержавеющей стали, сплавов титана.
MZST		Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку.
MZPR		Пластины с данной геометрией имеют прочная режущую кромку. Подходят для тяжелых условий обработки.

Режимы резания

Данные для программирования

	Пластина	Приблизительный радиус Rapp (мм)	Необработанный участок K (мм)	Врезание O (мм)
	LNMX09***-MZ…	1,6	0,56	0
		1,9 (рекомендуется)	0,47	0
		2,2	0,37	0,05
		2,5	0,28	0,14
	LNMX12***-MZ…	2,4	0,65	0
		2,7 (рекомендуется)	0,54	0
		3	0,43	0,04
		3,3	0,32	0,12
	LNMX15***-MZ…	2,5	0,87	0
		2,8 (рекомендуется)	0,79	0
		3,1	0,7	0,05
		3,4	0,62	0,11

Параметры спирального и наклонного врезания – FS30

Пластина	Диаметр DCX	Наклонное врезание			Спиральное врезание
		Максимальный угол врезания θ (°)	Максимальная глубина резания ap (мм)	Минимальная длина врезания при максимальной глубине резания (ap) L (мм)	HDmin (мм)	HDmax (мм)
LNMX09***-MZ…	16	2	1	29	23	30
	17	1,8	1	32	25	32
	18	1,7	1	34	27	34
	20	1,5	1	38	31	38
	21	1,4	1	41	33	40
	25	1,1	1	52	41	48
	26	1,1	1	52	43	50
	32	0,8	1	72	55	62
	35	0,8	1	72	61	68
	40	0,7	1	82	71	78
	50	0,5	1	115	91	98
	52	0,5	1	115	95	102
	63	0,4	1	143	117	124
LNMX12***-MZ…	25	1,3	1,5	66	35	48
	26	1,3	1,5	66	37	50
	32	1,2	1,5	72	49	62
	35	1,1	1,5	78	55	68
	40	1,1	1,5	78	65	78
	50	0,9	1,5	95	85	98
	52	0,9	1,5	95	89	102
	63	0,75	1,5	115	111	124
	80	0,55	1,5	156	145	158
	100	0,45	1,5	191	185	198
	125	0,35	1,5	246	235	248
LNMX15***-MZ…	32	1,1	2	104	45	62
	40	0,8	2	143	61	78
	50	0,6	2	191	81	98
	63	0,45	2	255	107	124
	80	0,35	2	327	141	158
	100	0,25	2	458	181	198
	125	0,2	2	573	231	248
	160	0,15	2	764	301	318
	200	0,1	2	1146	381	398
