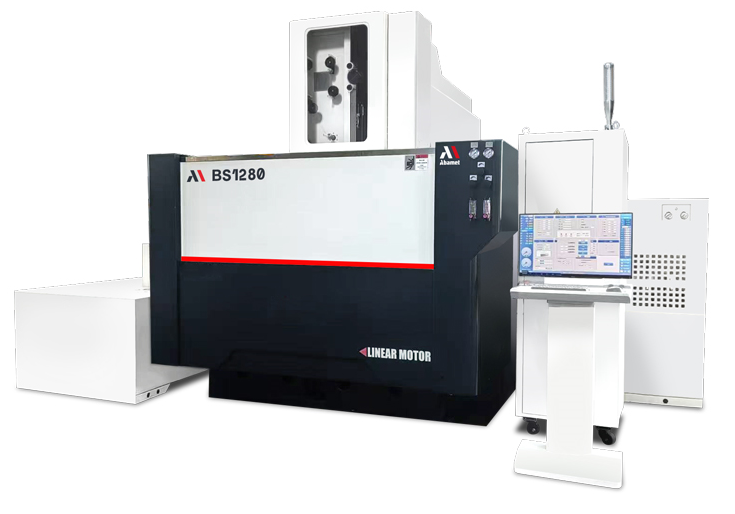

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS1280

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS1280

BS1280Под заказ

Электроэрозионный проволочно-вырезной станок с латунной проволокой BS1280 бренда Abamet.ru, артикул BS1280. Цена — от 878 392,46 BYN с НДС, под заказ. Основные параметры: технология обработки — Водяная погружная (латунная); перемещение по оси X,мм — 1200; перемещение по оси Y,мм — 800.

Проволочно-вырезной станок с ЧПУ погружного типа для обработки крупногабаритных деталей, общего назначения с плоскими линейными двигателями на осях XY. Перемещения по осям XYZ, мм - 1200х800х500 (600); Перемещения по осям UV, мм - 200х200; Размеры рабочего стола, мм - 1520х1080; Максимальные размеры заготовки, мм - 1700х1250х495 (600); Максимальный вес заготовки, кг - 5000; Достижимая шероховатость, Ra мкм - 0,56; Максимальный угол конуса, град - +\-22,5 / высота 100 мм; Диаметр проволоки, мм 0,15 - 0,30; Габаритные размеры установки, мм - 4900х4100х3047.
От 878 392,46 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 1 960 615,34 CN¥ по курсу на 18.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Технология обработки
Водяная погружная (латунная)
Перемещение по оси X,мм
1200
Перемещение по оси Y,мм
800
Перемещение по оси Z,мм
500
Достижимая шероховатость
Ra 0,56-0,6 мкм
Диаметры используемой проволоки
0,15-0,3 мм
Максимальная высота обработки, мм
495
Бренд
Abamet.ru
Вид номенклатуры
Проволочно-вырезные станки

Технические характеристики

Технические характеристики

Тип обработки
  • 4-х координатная проволочная вырезка электропроводных материалов с погружением и/или с промывкой с использованием латунной или специальной проволоки. Стандартная используемая проволока D=0,25 мм. Дополнительно станок может оснащаться поворотной управляемой осью -
Особенности конструкции станка
  • Симметричная конструкция с массивной литой коробчатой станиной (платформой) из мелкозернистого чугуна, на которой размещена литая база неподвижного рабочего стола. Для перемещения по осям XY (колона) используются линейные двигатели с оптическими линейными датчикаи обратной связи, по осям UV – прямой привод с ШВП (класс точности С1) и серводвигатели со встроенными датчиками обратной связи. По оси Z серводвигатель с прямым приводом и датчиком обратной связи. Лазерная калибровка. Централизованная система смазки направляющих.
Параметры рабочей зоны:
  • Перемещения по осям XYZ, мм - 1200х800х500 (600 -опция)
  • Перемещения по осям UV , мм - 200x200
  • Максимальные размеры заготовки, мм - 1700х1250х495/600(470/595 с погружением)
  • Максимальный вес обрабатываемой заготовки, кг - 5000
  • Размеры рабочего стола, мм - 1520х1080 (керамическая изоляция)
  • Количество отверстий в рабочем столе для крепления деталей, шт - 168 (ширина планки 152 мм)
Генератор рабочих импульсов, основные парамеры
  • Тип - Антиэлектролизный, цифровое управление, Application Specific Integrated Circuit (ASIC)
  • Максимальный рабочий ток - 25А (35А-опция)
Основные технологические параметры обработки
  • Максимальная скорость первого реза при многопроходной обработке (латунная проволока Ø0,25 мм - сталь H=50 мм), мм2/мин - 160
  • Максимальная скорость при однопроходной обработке (проволока Ø0.25 мм Topas), мм2/мин - 260
  • Наилучшая достижимая шероховатость поверхности Ra, мкм - 0,56-0,6 **
  • Достижимая точность на детали, мм - +/-0,005**
  • Макс. угол наклона проволоки, град/мм - +/-30/150
  • Макс. угол прецизионного конического реза/высота (с широкими соплами промывки), град/мм - +/-15/150
  • Допуск на точность позиционирования (ISO230-2) в двух направлениях по осям XYUV во всем диапазоне перемещения, мм - 0,005
  • Точность позиционирования по осям X, Y, мм - +/-0,003
  • Максимальная скорость холостых перемещений по осям XYZ, мм/мин - 1500
Системы перемотки проволоки (электрода) с автоматической заправкой и автоматической перезаправкой, основные параметры:
  • Используемый диаметр проволоки (автоматическая заправка и перезаправка), мм - 0,15; 0,2; 0,25; 0,3
  • Тип направляющих проволоки - алмазные фильеры (верхняя и нижняя), которые обеспечивает контроль положения проволоки со всех сторон. Для каждого диаметра проволоки свой комплект (0,15; 0,2; 0,25; 0,3 мм)
  • Максимальный вес катушки с проволокой, кг - 10
  • Используемые типы катушек - P3R, P5, Р10, K100, К125
  • Диапазон регулирования скорости перемотки проволоки, м/мин - 1,0-18
  • Диапазон регулирования натяжением проволоки, Н - 3-24
  • Минимальный диаметр заправочного отверстия, мм - 0,5
  • Допустимая величина закручивания проволоки, % - не более 10 (Ø0,2-0,3)
Систему управления, основные параметры
  • Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC), модульная конструкция PCB
  • Операционная система - Windows 10
  • Язык интерфейса - Русский, английский, китайский
  • Монитор для отображения информации - 21,5" цветной сенсорный LCD монитор (27"-опция)
  • Жесткий диск (SSD), Гб - 256
  • Объем памяти для хранения программ, Гб - 16
  • Устройства ввода - стандартная клавиатура и мышь, 2 USB, Ethernet, RJ-45
  • Тип интерфейса для подключения съемных носителей памяти - USB
  • Кол-во управляемых осей - 5 (7 -опция)
  • Кол-во осей одновременного управления - 4
  • Разрешение измерительной системы, мм - 0,001
  • Дискретность перемещения, мм - 0,001
  • Интерполяция - линейная, круговая
  • Макс. вводимая команда - + / - 9999.9999
  • Электронная компенсация люфтов и шаговой ошибки - Стандарт
Системы подготовки и подачи диэлектрической жидкости, основные параметры
  • - Рабочая ванна и бак диэлектрического агрегата выполнены из нержавеющей стали
  • Объем бака диэлектрического агрегата, лит - 3700
  • Степень фильтрации диэлектрика, мкм - 3-5 (фильтр 340х46х300 мм)
  • Количество фильтров, шт. - 3
  • Объем баллона для ионообменной смолы, лит - 14+14
  • Поддержание установленного уровня проводимости диэлектрической жидкости - автоматическое
  • Поддержание требуемой температуры диэлектрической жидкости - автоматическое
  • Поддержание установленного уровня диэлектрической жидкости в рабочей ванне - автоматическое
Подключения и установки станка, основные параметры
  • - Установка состоит из пяти основных модулей: станок, электрошкаф, консоль ЧПУб диэлектрический агрегат и бак. Станок устанавливается на 9 опор, которые входят в комплект поставки. Диэлектрический агрегат и электрошкаф, для удобства обслуживания, имеют колеса со стопорами. Специального фундамента не требуется, достаточно 150-300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
  • Электропитание - 3 фазы AC380В +/- 10% 50 Гц /30A
  • Полная подключаемая электрическая мощность, кВА - 13
  • Активная потребляемая электрическая мощность, кВт - 10,5
  • Оптимальная температура для гарантированной точности, град. С - 20+/-1,0
  • Оптимальная температура для функционирования оборудования, град. С - 20+/-5,0
  • Температурный диапазон для функционирования оборудования, град. С - 20+/-15
  • Влажность в помещении, % - 30-80
  • Скорость движения воздуха в помещении, м /с - 0,5
  • Рабочее давление сжатого воздуха в сети, бар - 6-7
  • Максимальный рабочий расход сжатого воздуха , л/мин - 60
  • Рекомендованные значения для допустимой вибрации пола, - макс. амплитудой 2 мкм или меньше при 10-20 Гц
  • Уровень вибрации, не более, дБ - 40
  • Габаритные размеры установки (ДхШхВ), мм - 4900х4100х3000
  • Габаритные размеры станка (ДхШхВ), мм - 2600х4100х3050
  • Вес станка без диэлектрика, ориентир., кг - 10000
Базовая комплектация
  • Система автоматической заправки и перезаправки проволоки, в струе и без заправочной струи, в том числе в месте обрыва проволоки. Подготовка проволоки к заправке, система сбора отрезанной проволоки, датчик прогиба проволоки
  • Линейные привода плоского типа на осях XY с линейными оптическими датчиками обратной связи, сервопривода Panasonic
  • Прямой привод с ШВП (класса точности С1) на осях UVZ
  • Сервомоторы Panasonic со встроенными датчиками обратной связи на осях UVZ
  • Специальная функция контроля соударенья при движении по оси Z, защиты от поломок
  • Линейные направляющие качения THK прецизионного класса
  • Пульт дистанционного управления с монитором
  • Диэлектрический агрегат с системой фильтрации и системой автоматического контроля и поддержания уровня проводимости жидкости, включая насос высокого давления, циркуляционный насос, насос фильтрации и наполнения рабочей ванны
  • Насос высокого давления с частотным управлением (регулируемое давление промывки межэлектродного зазора в зависимости от условий обработки)
  • Компрессорный агрегат охлаждения и термостабилизации диэлектрика, мощность охлаждения 5,2 кВт, R22
  • Система адаптивного управления скоростью резания, которая включает модуль для контроля прохождения острых углов и малых радиусов
  • Система активного контроля натяжения проволоки с двумя сервоприводами и двигателем преднатяжения проволоки
  • Система предотвращения образования рисок и ступенек при обработке деталей с переменной высотой
  • Контейнер для сбора отработанной проволоки
  • Рабочий стол из высококачественной термообработанной нержавеющей стали с керамической изоляцией от основания
  • Рабочая ванна из нержавеющей стали с лифтовой автоматической дверью (блокировка открытия двери с наполненной ванной- стандарт)
  • Самоочищающееся уплотнение рабочей ванны
  • LED освещение рабочей зоны
  • Светодиодная линейная индикация состояния станка
  • Ручная централизованная система смазки (консистентная Mobil Lux EPO или аналог)
  • Комплект материалов для работы с проволокой Ø0.25 (алмазные направляющие, верхняя и нижняя, токоподводные щетки 2 шт., сопла промывки 4,6,10 мм, необходимого количества фильтров, проволока 5 кг., заправка деионизационной смолой ,10 лит)
  • Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежных нормалей
  • USB-флеш карта с машинными параметрами для восстановления ПО станка и c настройками приводов
  • Встроенная технологическая база данных для обработки различных материалов с автоматическим выбором настроек обработки
  • Функция компенсации износа проволоки
  • ПО TwinCAD, для работы с 2D моделями (DXF), включая технологический модуль и постпроцессор
  • Автоматические и полуавтоматические циклы привязки и измерения, включая поиск угла разворота детали
  • Устройство для выставления вертикальности проволоки и поиска угловых параметров для конусной обработки (по касанию, - прибор с системой сравнения опция AADS )
  • Комплект технической документации на английском и русском языках, на USB-флеш карте
  • Водяной и воздушный пистолеты для обдува и очистки детали и рабочей зоны
  • Экспортная морская упаковка
  • Соответствие продукции стандартам безопасности для человека, имущества и окружающей среды
Примечание
  • Диэлектрик и инструментальное оснащение в базовую комплектацию не входит -
  • Если колебания напряжения питания 3-фазного переменного тока превышает величину 380 ±10%, то рекомендуется использование автоматического регулятора напряжения (стабилизатор) -
  • **Указанные параметры гарантированы при условии: проволока - φ0.25BS (латунная), материал детали - сталь Х12МФ (HRC56-57) или аналог, контур шестигранник 20 мм, высота детали 30 мм, температура в помещении - 20±3°C, контроль размеров выполняется контакным методом -

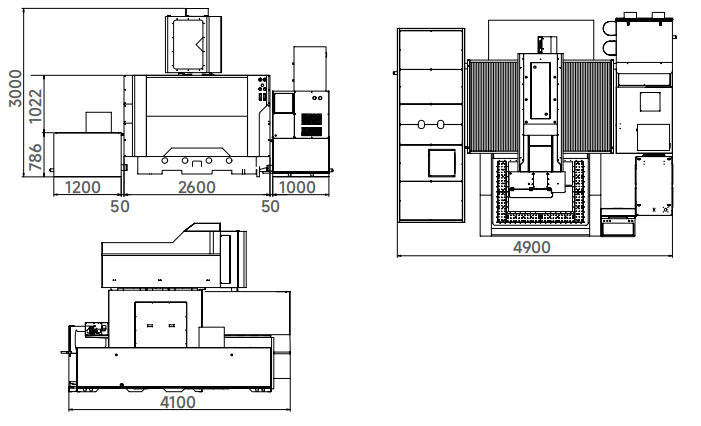

Планировка станка
