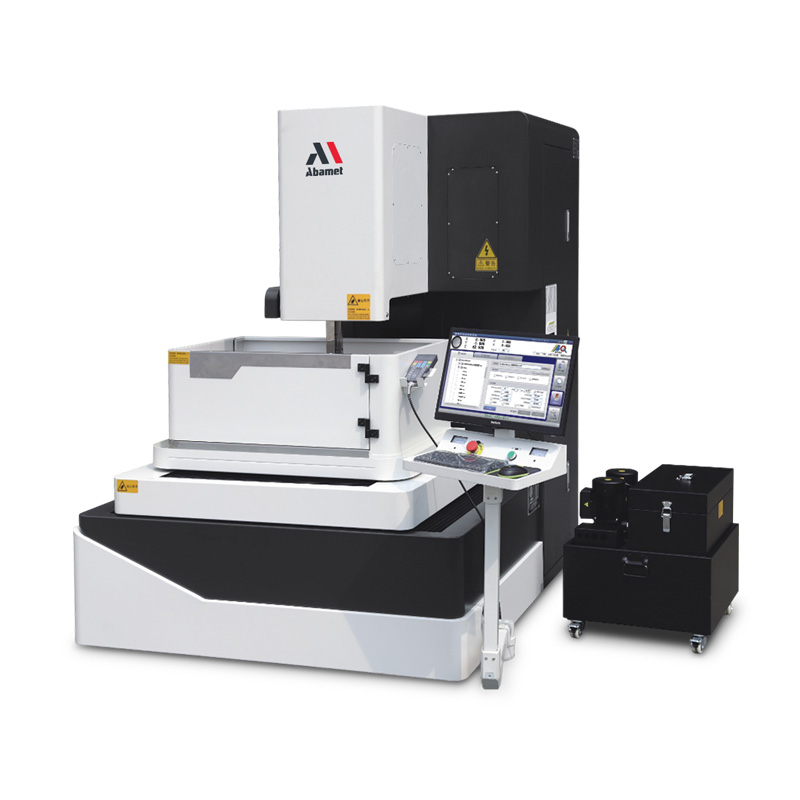

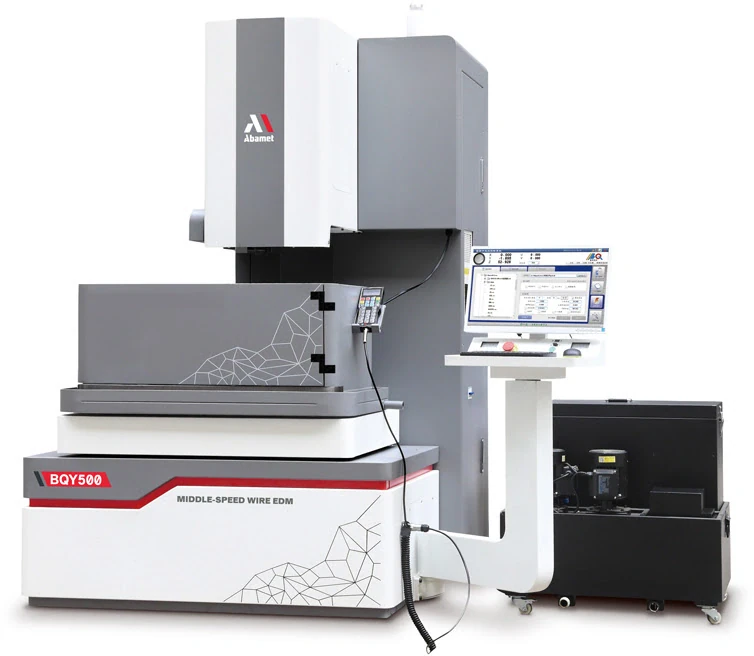

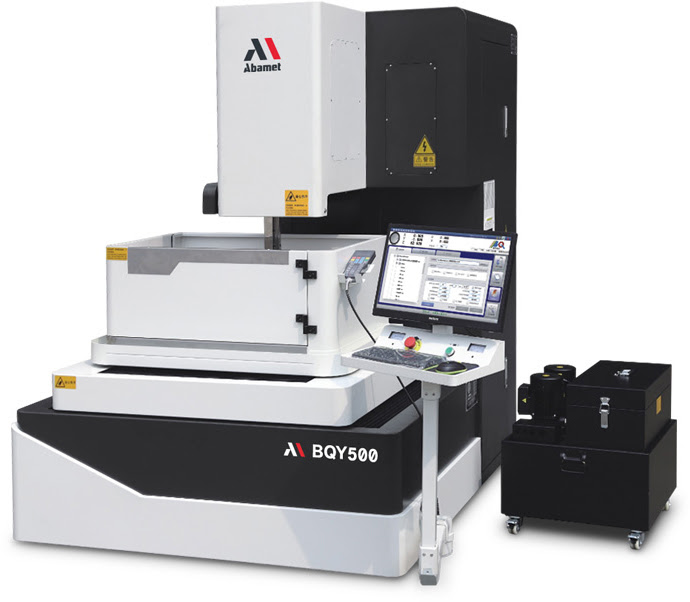

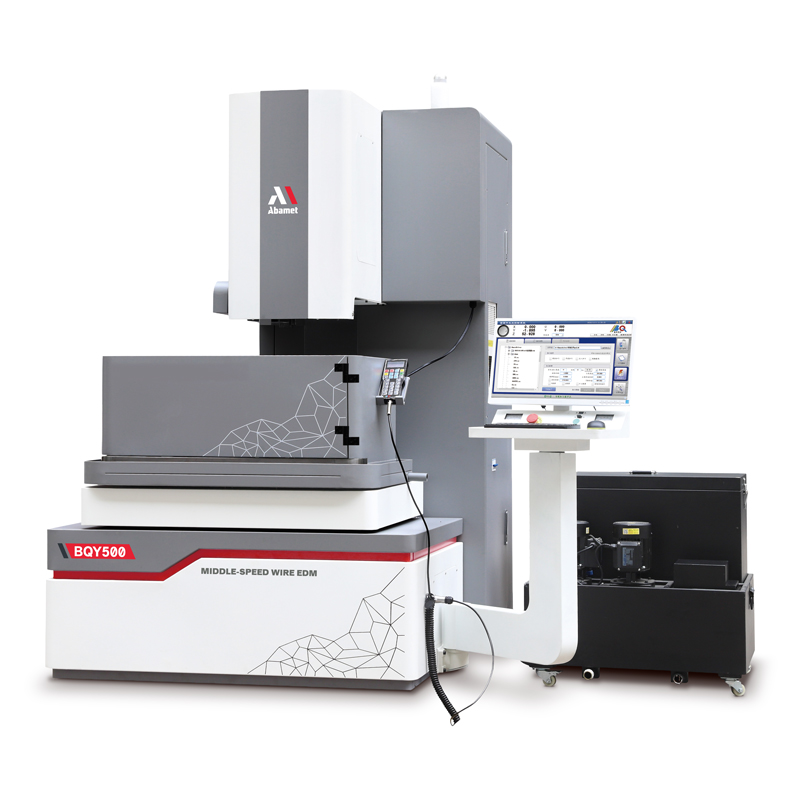

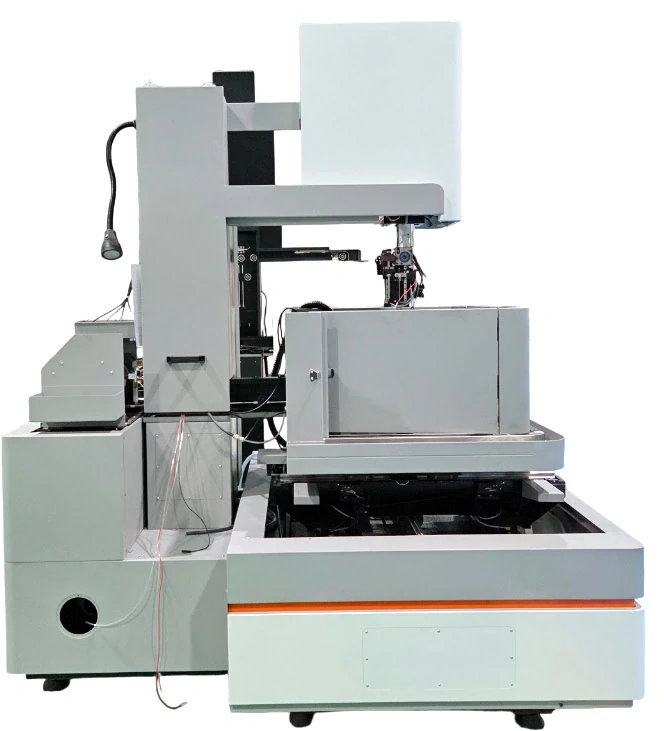

Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY500

Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY500

Name: Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY500
Brand: Abamet.ru
SKU: BQY500
Price: 134844.71 BYN
Availability: BackOrder

BQY500Ожидается

Прецизионный электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQY500 бренда Abamet.ru, артикул BQY500. Цена — от 134 844,71 BYN с НДС, поступление ожидается. Основные параметры: технология обработки — Водяная струйная (молибденовая); ход по осям X/Y/Z, мм — 500 / 400 / 280; перемещение по оси X,мм — 500.

Прецизионный электроэрозионный станок с ЧПУ cо струйной промывкой и многократно используемой молибденовой проволокой. Максимальные размеры заготовки – 980x600х300(345) мм. Максимальный вес заготовки – 600 кг. Перемещения по осям X/Y/Z – 500x400х270 мм. Размеры рабочего стола 836х550 мм. Диаметры используемой проволоки – 0,1–0,2 мм, 6-осевое управление. На всех осях используются серводвигатели, включая систему натяжения проволоки. В комплект поставки включено: освещение рабочей зоны и лампа освещения зоны обслуживания барабана с проволокой, опоры станка (6 шт.), нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения пусконаладочных работ, документация по обслуживанию на русском языке, протокол геометрической точности.

От 134 844,71 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 299 815,38 CN¥ по курсу на 13.11.2026

3 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад №2
22.11.2026 - Ориентировочная дата поступления на склад

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Технология обработки: Водяная струйная (молибденовая)
Ход по осям X/Y/Z, мм: 500 / 400 / 280
Перемещение по оси X,мм: 500
Перемещение по оси Y,мм: 400
Перемещение по оси Z,мм: 280
Достижимая шероховатость: Ra 0,7-1,4 мкм
Диаметры используемой проволоки: 0,1-0,2 мм
Максимальная высота обработки, мм: 300
Бренд: Abamet.ru
Вид номенклатуры: Проволочно-вырезные станки

Технические характеристики

Тип обработки

4-х координатная проволочная вырезка электропроводных материалов с применением струйной промывки и с многократно используемой молибденовой проволокой (управляемая реверсивная подача) -

Конструкция и особенности

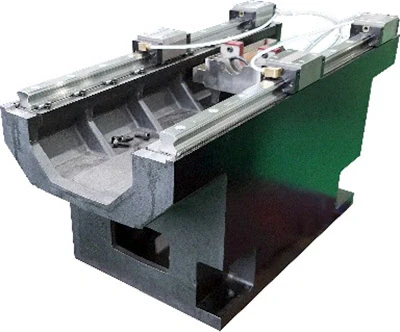

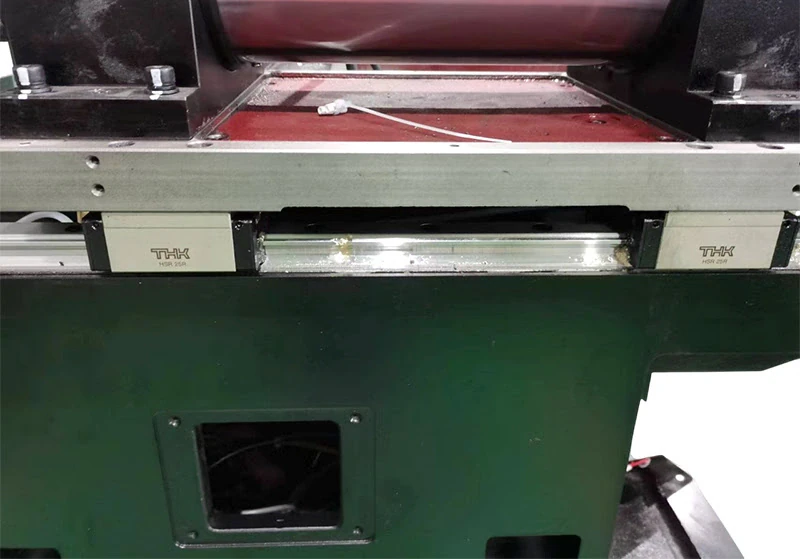

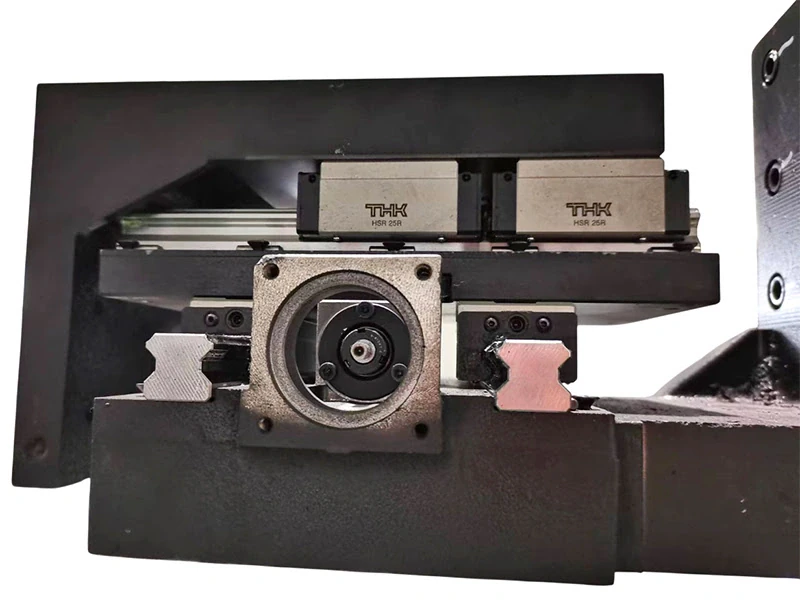

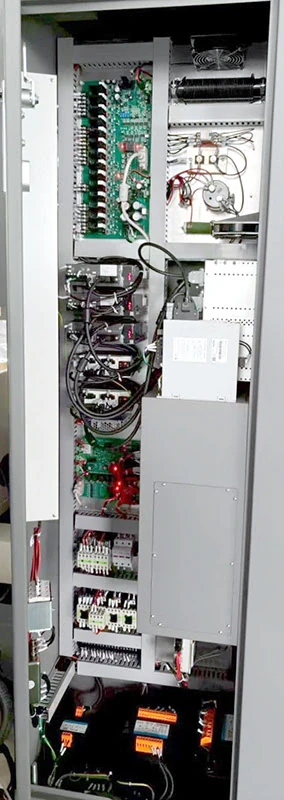

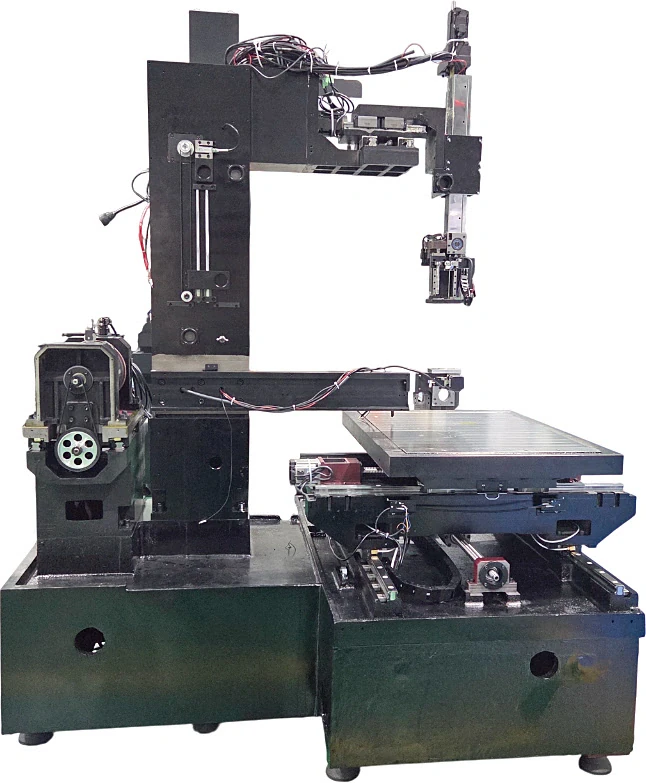

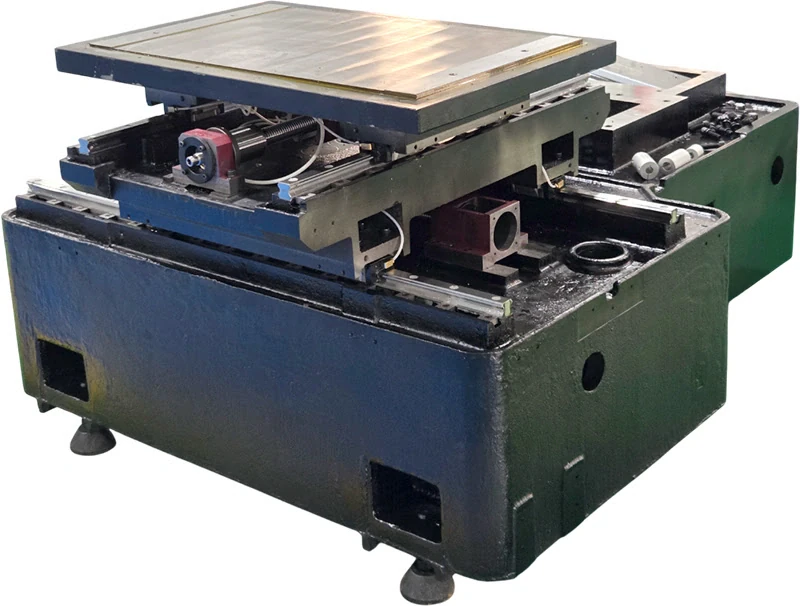

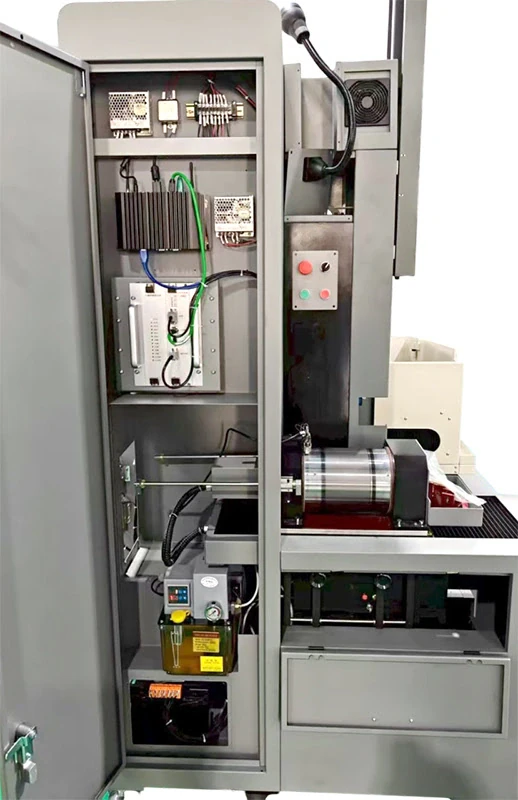

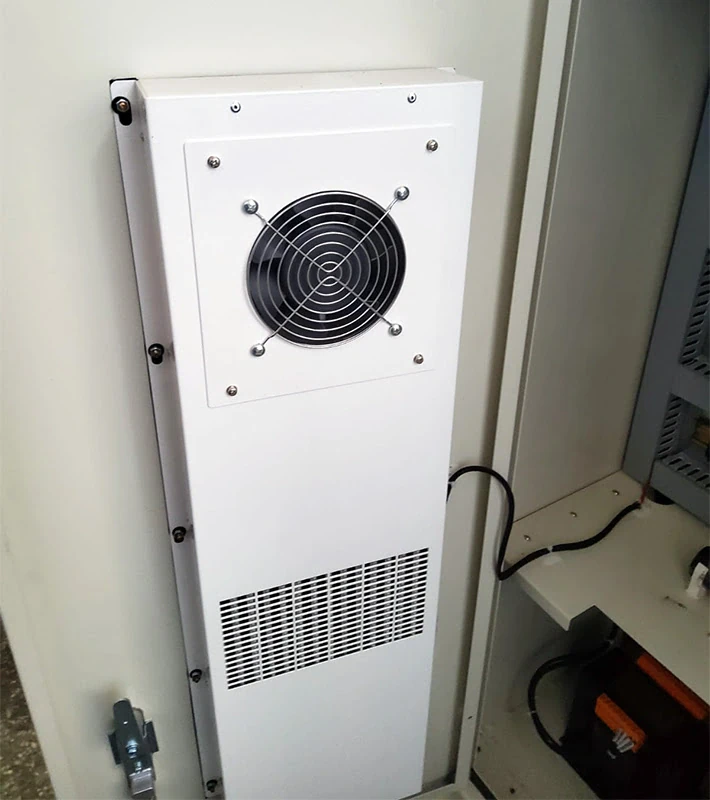

Компактная конструкция с симметричной, термически сбалансированной массивной коробчатой станиной с ребрами жесткости из высокопрочного чугуна HT300. Встроенный, двухсекционный шкаф с электроавтоматикой и генератором импульсов и изолированным промышленным компьютером системы ЧПУ . Шкаф оборудован радиаторной системой охлаждения с внутренней циркуляцией воздуха. Линейные направляющие и ШВП производства THK. Прямой привод по осям XYVU. На осях XY серводвигатели переменного тока Mitsubishi или Panasonic, на осях UVZW – HCFA и абсолютные датчики контроля положения. Обработка станин и корпусных деталей на собственной производственной площадке с использованием оборудования ведущих мировых лидеров. Лазерная калибровка. Централизованная автоматическая система смазки ШВП и направляющих. Все подвижные части закрыты и маркированы предупредительными обозначениями. -

Параметры рабочей зоны

Максимальный размер заготовки (мм) - 980х600х300
Максимальная толщина резания (мм) - 300 (345 мм при установке детали на балки основания стола)
Максимальный вес заготовки (кг) - 600
Размер рабочего стола (мм) , резьба под винты крепления М10 - 836х550
X/Y/Z перемещение (мм) - 500х400х270
U/V перемещение (мм) - 80х80
Макс. угол наклона проволоки (град/высота) - +/- 20/100
Макс. обрабатываемый угол конуса (град/высота) - +/-15/150 (технологические ограничения из-за высокой жесткости проволоки)

Основные параметры системы перемотки проволоки

Используемый диаметр проволоки (мм) - 0,1-0,2 (0,18-стандарт)
Скорость перемотки проволоки м/с - 1-11,4 (серводвигатель)
Макс. длина проволоки на барабане (м) - 350
Контроль натяжения проволоки - Серводвигатель оси W

Основные технологические параметры обработки

Максимальная скорость резания (мм2/мин) - 280-300
Оптимальная скорость резания при многопроходной обработке (мм2/час) - 9000-11000
Достижимая шероховатость поверхности (Ra мкм) - менее 0,5
Достижимая точность обработки :сталь, Н=30-40 мм, шестигранник 20 мм, (мм) - ≤±0,003 (4 прохода, температура в помещении 20+/-3 град., контроль размеров выполняется контакным методом)
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм) - ≤±0,01
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм) - 0,01
Допуск на точность позиционирования, мм - ≤±0,005
Повторяемость, мм - ≤±0,003

Генератор импульсов

Тип - ЧПУ управляемый, антиэлектролизный
Макс. рабочий ток (А) - 10

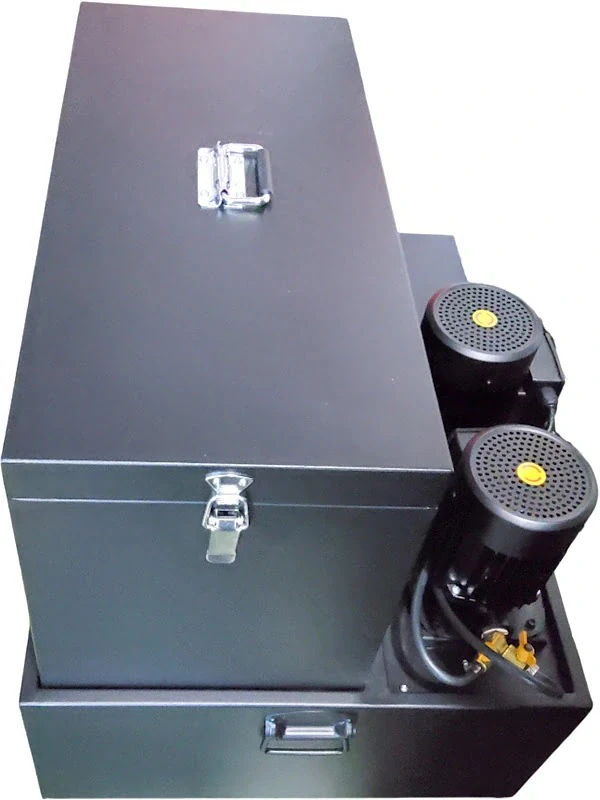

Бак рабочей жидкости

Объем резервуара (лит) - 120 (чистовой и черновой бак)
Количество насосов - 2

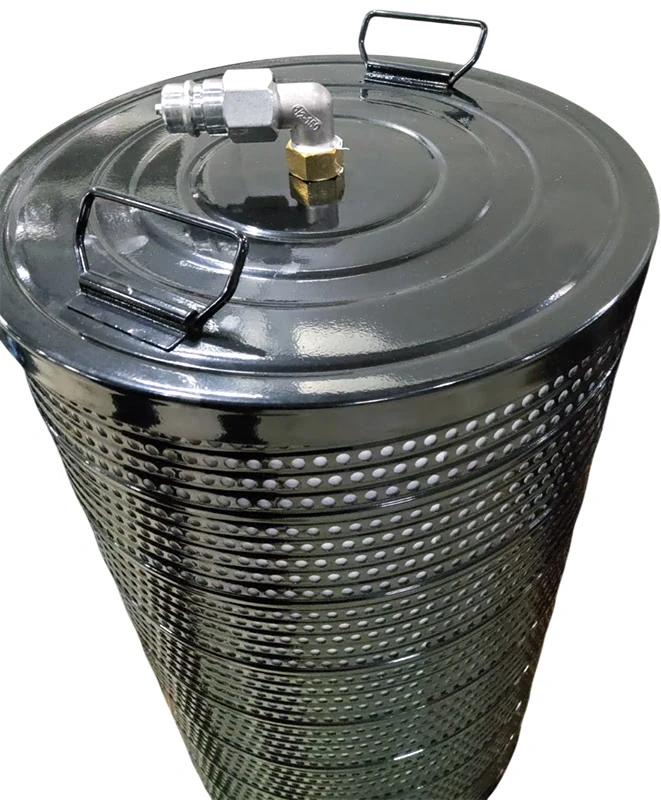

Система фильтрации - Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)

Основные параметры системы управления

Тип управления - BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский
Количество управляемых осей - 6, пять осей позиционирования XYUVZ и ось W - активный контроль натяжения проволоки. На всех осях используются серводвигатели.
Управление барабаном перемотки проволоки - Сервопривод
Монитор для отражения информации - LCD 21,5”
Операционная система - Windows 10
Жесткий диск - 64 ГБ SSD
Объем памяти для хранения программ - 4ГБ
Тип интерфейса для подключения съемных носителей - USB
Интерфейс для подключения станка в локальную сеть - Fast Ethernet 10/100
Устройства ввода - Клавиатура, оптическая мышь
Интерполяция - линейная, круговая
Минимальный шаг осевых подач (мм) - 0,001
Максимальная скорость рабочих перемещений осей XY (м/мин) - 1,2

Основные функции системы управления

Автоматические циклы базирования: поиск центра, кромки. Полуавтоматические: поиск угла разворота,центра габарита заготовки, угла заготовки и выставление вертикальности проволоки..
4-х осевая и разноконтурная обработка, автоматический расчет угловых параметров от положения оси Z, функция корректировки угловых параметров
Автоматическая компенсация радиуса проволоки с возможностью коррекции на износ во время обработки
Абсолютная система контроля положения по осям XYUV
Зеркальная обработка, масштабирование и вращение
Автотехнолог с базой данных
САM система Twincad. Загрузка моделей в формате DXF, WRK, DWG, наложение технологии обработки и генерация управляющей программы (недоступно для станков с опцией автозаправки проволоки AWTBQ)
ПО для создания технологии обработки и генерации управляющей программы на ПК с использованием готовой геометрии в формате DXF
Графическая симуляция управляющей программы, 2D и 3D графика
Вызов подпрограмм, запуск управляющей программы с указанного кадра
Графическое отслеживание обработки в реальном времени
Автовозврат в исходную точку, а также в запомненную точку с функцией ухода от контакта
Защита от обрывов проволоки и система активного контроля натяжения проволоки, регулировка скорости подачи проволоки
Автоматическое отключение станка при завершении обработки
Авторестарт с сохранением текущих параметров и продолжения обработки после восстановления питания
Подготовка станка для работы с удаленным контролем и мониторингом состояния станка
Компенсация шаговой ошибки и люфтов

Стандартная комплектация

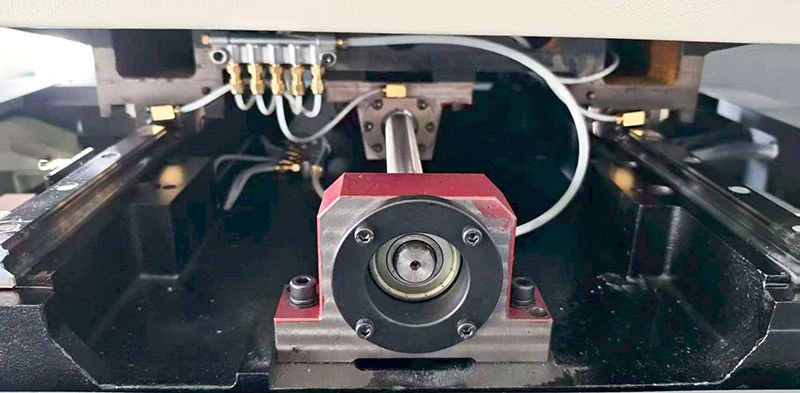

В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -

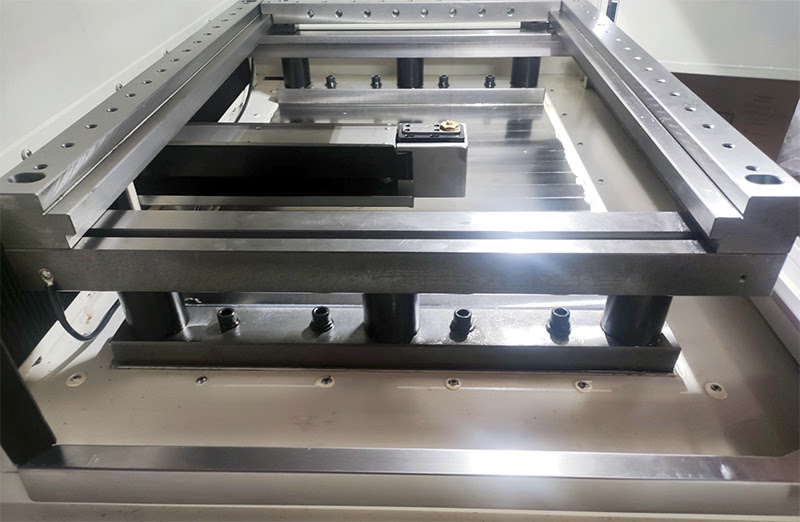

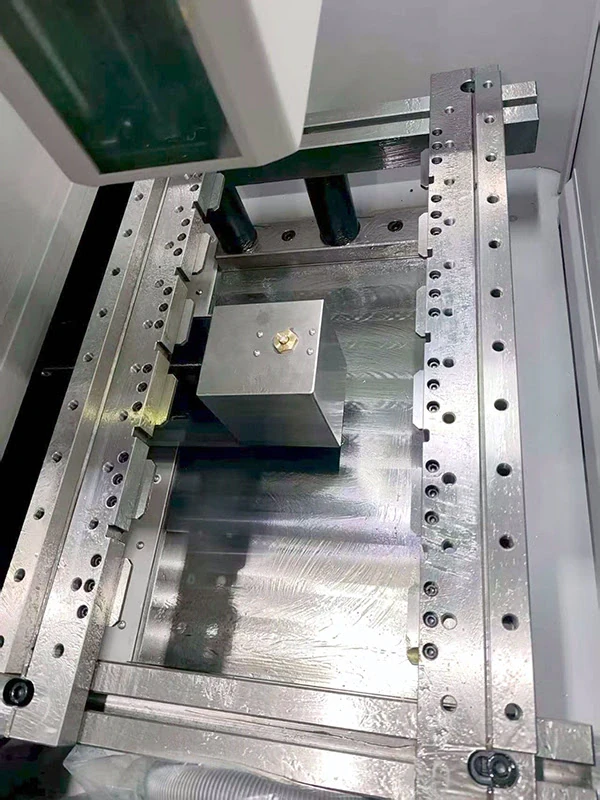

Две подвижные продольные и две поперечные подвижные балки с отверстиями М10 для установки и крепления деталей -
Технологический пакет ПО для установки на ПК -

Условия эксплуатации

Температурный диапазон для функционирования оборудования, (град. С) - 5-40
Температурный диапазон для обеспечения заявленной точности (град. С) - 20+/-3,0
Относительная влажность, (%) - 30-80
Скорость движения воздуха в помещении, м /с - максимально 0,5
Рекомендованные значения для допустимой вибрации пола - 40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 150-200 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000

Параметры подключения и установки

Электропитание - 3х380 В +\- 5% переменного тока/50 Гц
Общая потребляемая мощность (кВт) - 1,8
Габаритный размер установки (мм) - 2360x1870x2160
Габаритный размер бака рабочей жидкости (мм) - 800x630x750 (бак на колесиках)
Вес станка (кг) - 2600

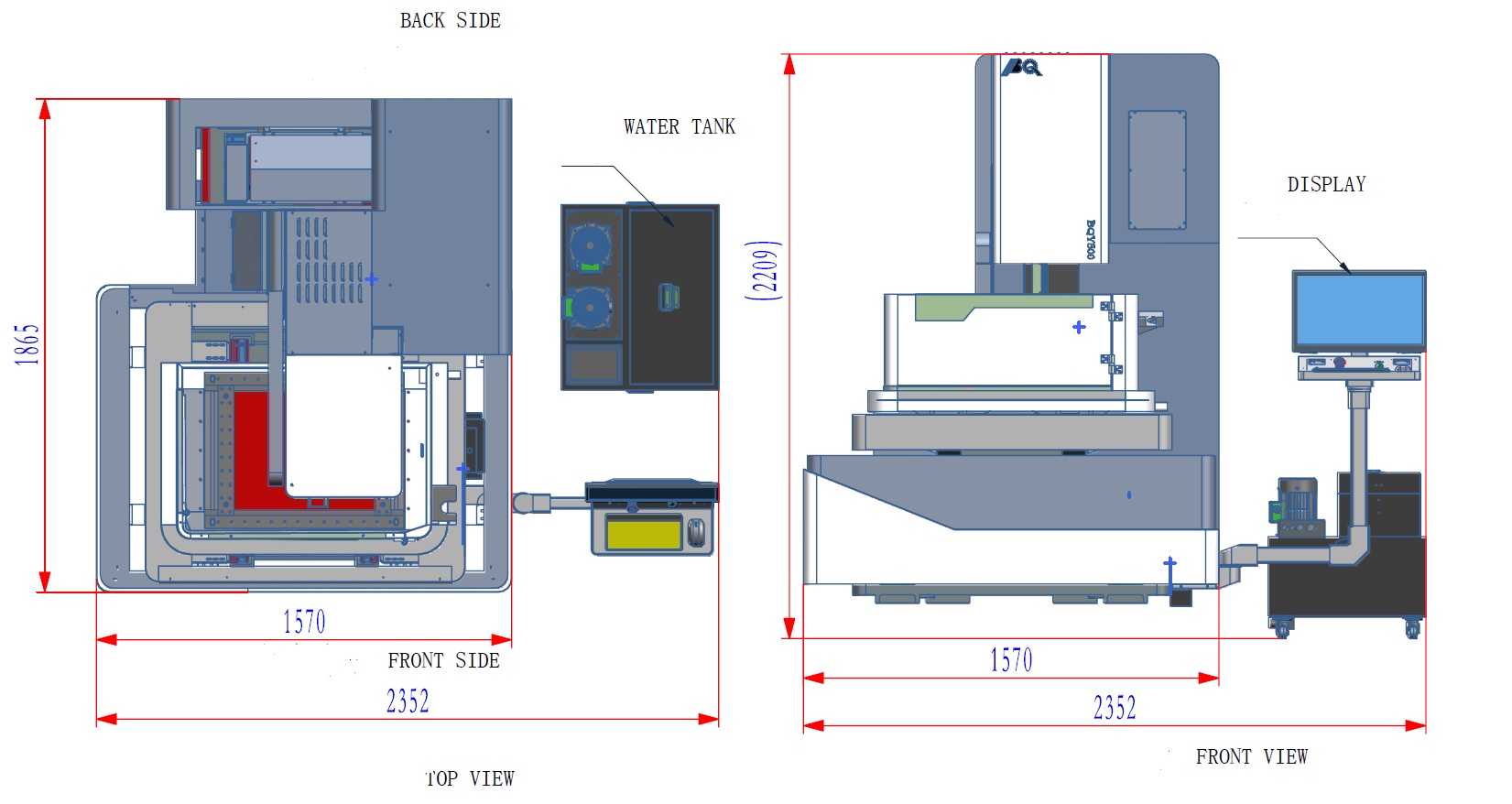

Планировка станка BQY500

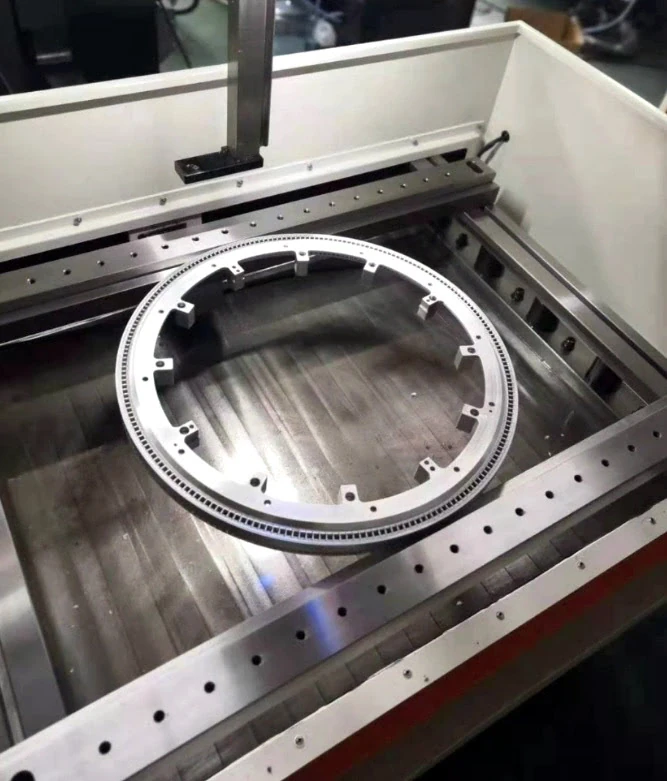

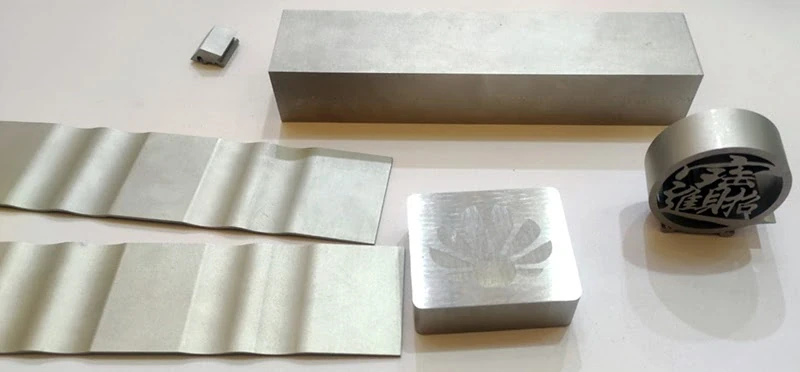

Примеры обработки
