Лазерные станки для резки труб

Под заказ

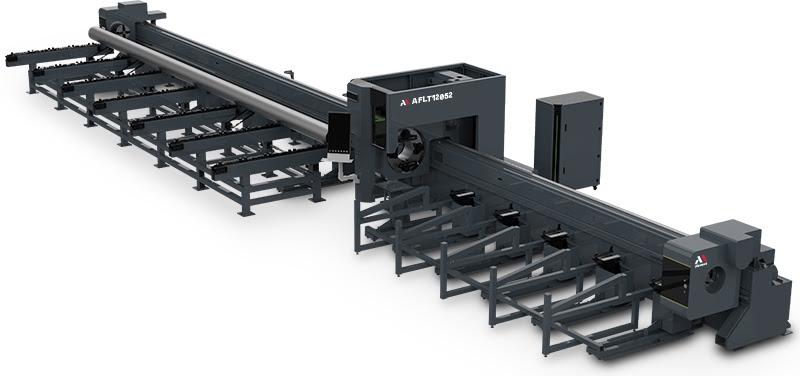

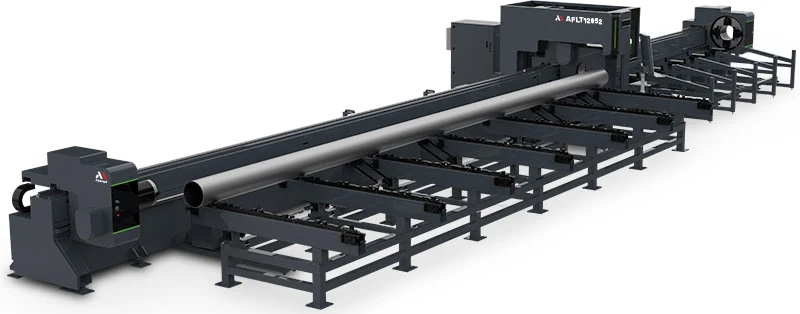

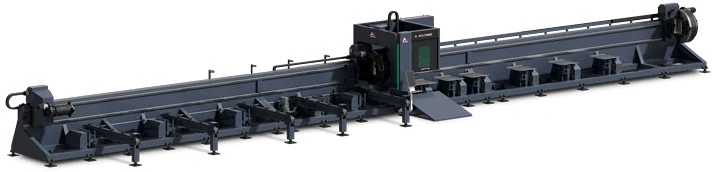

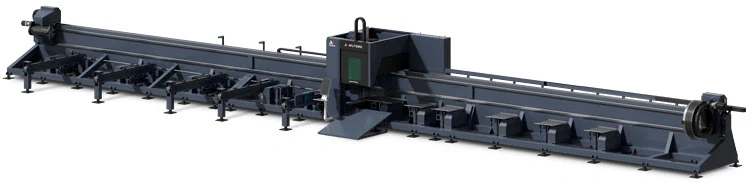

Лазерный труборез с ЧПУ 6 кВт, 12000 мм AFLT12052-6kW

Name: Лазерный труборез с ЧПУ 6 кВт, 12000 мм AFLT12052-6kW
Brand: Abamet.ru
SKU: AFLT12052-6kW
Price: 1117260.24 BYN
Availability: BackOrder

AFLT12052-6kWПод заказ

Лазерный труборез с ЧПУ 6 кВт, 12000 мм AFLT12052-6kW бренда Abamet.ru, артикул AFLT12052-6kW. Цена — от 1 117 260,24 BYN с НДС, под заказ. Основные параметры: диаметр трубы (круг ⌀) max, мм — 520; максимальная длина трубы, мм — 12000; диаметр трубы (круг ⌀) min, мм — 25.

Лазерный труборез AFLT12052 - это профессиональное решение для обработки длинных и тяжелых труб любого профиля. Система серво-поддержки труб и три подвижных 4-кулачковых патрона обеспечивают надежную фиксацию трубы и нулевой отход после обработки. Полуавтоматическая система загрузки трубы в базовой комплектации. Длина зоны выгрузки: 12 м. Усиленная сварная станина, лазерный источник Raycus, современная ЧПУ FSCUT5000, возможность установки 3D-лазерной головы для обработки фасок и подготовки сварных соединений.

От 1 117 260,24 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 2 500 656,71 CN¥ по курсу на 06.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Диаметр трубы (круг ⌀) max, мм: 520
Максимальная длина трубы, мм: 12000
Диаметр трубы (круг ⌀) min, мм: 25
Сечение трубы (квадрат □) min, мм: 25
Сечение трубы (квадрат □) max, мм: 510
Тип источника: Fiber (оптико-волоконный)
Мощность источника: 6 кВт
Бренд: Abamet.ru
Вид номенклатуры: Лазерные станки для резки труб

Технические характеристики

Основные технические характеристики:

Модуль резки и загрузки заготовок:
- Максимальный вес трубы, кг - 2500
- Максимальная длина заготовки (трубы) общая, мм - 12000
- Максимальная длина заготовки (трубы) при работе с системой автоматической загрузки/выгрузки, мм - 12000-12000
- Минимальная длина отхода, мм - 0
- Обрабатываемые материалы: - Мягкая сталь, нержавеющая сталь, оцинкованная сталь, латунь, медь, алюминий и т.д.
- Возможность работы с заготовками следующих профилей: - Круглый, прямоугольный, овальный, треугольный, П-образный, D-образный.
- Допустимый диаметр для круглых заготовок, мм - 25-515
- Допустимый размер профиля для квадратных заготовок, мм - 25-500
- Допустимый размер профиля для прямоугольных заготовок, мм - 40х25-500х300
- Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/12500/950/600
- Максимальное ускорение перемещений, G - 0,4
- Угол вращения патрона W1/W2 - 360°
- Тип привода оси X - Косозубая шестерня-рейка
- Тип привода оси Y - Косозубая шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость вращения патрона, об/мин - 60
- Точность позиционирования X/Y, мм: - ± 0,05
- Повторяемость позиционирования X/Y, мм: - ± 0,03
- Габариты ДхШхВ, мм - 28215х4312х3575
- Масса, кг - 32400
Оптоволоконный резонатор Raycus RFL-C6000S-CE:
- Максимальная мощность лазера, Вт - 6000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 455x802x168
- Масса, кг - 70
Система ЧПУ FSCUT:
- Серия - FSCUT5000A
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - TubePro
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки TFLW-6000WDR:
- Номинальная пропускная способность помпы, л/мин - 40
- Объем бака охлаждающей жидкости, л - 40
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 6,3
- Габариты ДхШхВ, мм - 750х650х1140
- Масса, кг - 114
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-4B(опция)
- Производительность прокачки воздуха, м³/ч - 4000
- Количество сменных фильтрующих элементов - 4
- Площадь фильтрующих элементов (общая), м² - 80
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 5,5
- Габариты ДхШхВ, мм - 1390x1348x2099
- Масса, кг - 600

Станина

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка в среде углекислого газа снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Для снятия остаточных напряжений используются технологии термического, вибрационного и естественного старения станины.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Конструкция

Боковое расположение направляющих и зубчатой рейки.
Исключен риск попадания технологической грязи (окалины, шлака и частиц ржавчины) на направляющие и зубчато-реечную передачу.
Предотвращает абразивный износ прецизионных компонентов и гарантирует стабильность позиционирования, значительно увеличивая межсервисный интервал и общий срок службы агрегата.

Портал и каретка режущей головки

Перемещение осуществляется по высокоточным направляющим SHAC (Тайвань). Подъем и опускание лазерной головы осуществляется с помощью ШВП, все остальные оси перемещается с помощью шестерни-рейки YYC (Тайвань). На установках лазерной резки трубы Abamet используются бесщеточные серводвигатели и драйверы INOVANCE последнего поколения от ведущего мирового поставщика промышленной автоматизации. Редуктор производства BEITTO (Япония).

Подвижный передний патрон с системой захвата заготовки

Смена положения позволяет разместить режущую голову между системой захвата заготовки и задним зажимным патроном, что обеспечивает обработку вплотную к патрону и минимальный концевой отход.

Система захвата заготовки

Четырехкулачковые пневматические патроны BEUT.
Три подвижных патрона для обработки длинных и тяжелых труб с минимальной длиной отхода.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.

Beut chuck

Технические характеристики переднего патрона:

Зажимное усилие кулачка, кгс - 1300
Максимальная скорость вращения, об/мин - 60

Полуавтоматическая система загрузки

Повышает эффективность и стабильность загрузки.
Адаптируется к различным типам труб.
Исключает необходимость переворачивания и ожидания.
Снижает трудозатраты и делает работу более удобной.

Серво-поддержка трубы на входе

Регулировка высоты в реальном времени.
Предотвращает провисание трубы.
Автоматическая подстройка под диаметр трубы для поддержки по всей длине.
Пневматические центрирующие ролики обеспечивают точность крепления и резки трубы.

Система разгрузки

Адаптируется к различным типам труб.
Наклонный механизм позволяет плавно выгружать заготовки.
Снижает трудозатраты и делает работу более удобной.

Система вентиляции зоны резки.

Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических ударов.

Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные частицы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах. И потом удаляются с поверхности сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех. Это избавляет от дополнительного нагрева, что существенно снижает затраты на отопление в холодное время года.
Модуль располагается в непосредственной близости от станка и не требует дополнительных коммуникаций.
Управление вытяжкой производится с пульта, оснащенного сенсорным экраном.
Минимальное обслуживание и длительный срок службы фильтрующих элементов делают эксплуатацию рекуперационной вытяжки максимально экономичной.

Лазерная система 6000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодовая конструкция – лучшее качество луча по сравнению с многомодовыми источниками.
Режим работы непрерывный (CW) / модулированный.
Простая оптическая система, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

Raycus

Лазерная голова с автоматической фокусировкой BOCI BLT:

Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта TubePro.
Автофокус оптимизирует режимы резки, снижает влияние человеческого фактора.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Ломкие винты для быстрого ввода станка в работу после ударов.
Мониторинг состояния защитного стекла – контроль загрязнения защитного стекла предотвращает перегрев головы и повреждение более важных элементов.
Датчики давления – контроль давления газа сигнализирует об ошибке при резке, что предотвращает поломку или некачественный рез.
Водяной контур охлаждения.
Охлаждение сопла.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP64.

Система водяного охлаждения резонатора и режущей головки:

Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения лазерной головы.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT5000:

Разработана специально для установок лазерной резки трубы с оптоволоконным резонатором мощностью до 6 кВт и лазерной головой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Вертикальный монитор размером 27".
Поддержка различных режимов врезки, перемычек, контроль скорости обработки в зависимости от размера контура, специальные режимы для обработки углов и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Определение местоположения центра трубы, точки останова и повторного старта.
Возможность контроля до 7 осей и трёх зажимных патронов.

FSCUT

Базовое программное обеспечение TubePro:

Предназначено для работы с системой ЧПУ FSCUT.
Импорт чертежей из ПО TubesT.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.

TubePro

Внешнее программное обеспечение TubesT:

Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Интеллектуальные стратегии поиска оптимальной последовательности обработки.
Полностью на русском языке.

TubesT

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 25
Нержавеющая сталь (резка N2 под высоким давлением), мм - 16
Алюминий (резка N2 под высоким давлением), мм - 14
Латунь (резка N2 под высоким давлением), мм - 10
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.

Базовая комплектация:

Сварная стальная станина, облегченный портал из алюминиевого сплава.
Высокоточные направляющие SHAC.
Сервоприводы и двигатели INOVANCE.
Система ЧПУ FSCUT5000 и ПО TubePro.
ПО для рабочего места технолога TubesT.
Система полуавтоматической загрузки труб с цепной передачей. Значительно упрощает установку трубы в патроне. Трубы, которые необходимо обработать, укладываются на специальные посадочные места на столе системы, после чего система перемещает трубы в зону зажима и производит центровку трубы.
Пневматическая центрирующая опора
Серво-поддержка трубы на входе.
Оптоволоконный резонатор Raycus.
Система водяного охлаждения резонатора и режущей головки.
Беспроводной пульт ручного управления.
Автоматическая система смазки.
Автоматическая система смены газов.
Стабилизатор напряжения 180кВт

Дополнительные опции:

ПО для рабочего места технолога TubesT.
центробежная вытяжка (улитка)
Система удаления продуктов горения рекуперационного типа Topsinn.
3D лазерная голова BOCI BLT520

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 15
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 6
- Максимальное давление на входе, атм - 16
- Максимальное давление при резке, атм - 15
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01
- Минимальный поток воздуха, л/мин - 1000
- Требования к качеству подготовки воздуха по ГОСТ Р ИСО 8573-1–2016 - Не хуже 4 класса чистоты
