Возможность работы с заготовками следующих профилей: - Круглый, прямоугольный, овальный, треугольный, П-образный, D-образный.
Допустимый диаметр для круглых заготовок, мм - ⌀20-219
Допустимый диаметр для круглых заготовок, мм - 5-175
Допустимый диаметр для круглых заготовок, мм - 6-242
Допустимый диаметр для круглых заготовок, мм - 8-360
Допустимый диаметр для круглых заготовок, мм - 10-360
Допустимый диаметр для круглых заготовок, мм - 25-515
Допустимый размер профиля для квадратных заготовок, мм - □20-200
Допустимый размер профиля для квадратных заготовок, мм - 20-170
Допустимый размер профиля для квадратных заготовок, мм - 20-220
Допустимый размер профиля для квадратных заготовок, мм - 20-350
Допустимый размер профиля для квадратных заготовок, мм - 25-500
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-120х80
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-160х80
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-220х140
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-350х250
Допустимый размер профиля для прямоугольных заготовок, мм - 40х25-500х300
Перемещение по осям X/Y/Z, мм - 7080/350/400
Перемещение по осям X/Y/Z, мм - 6750/600/450
Перемещение по осям X/Y/Z, мм - 7000/600/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/12500/680/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/6500/680/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/12500/950/600
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/6500/950/600
Максимальное ускорение перемещений, G - 1.0
Максимальное ускорение перемещений, G - 1
Максимальное ускорение перемещений, G - 0,8
Максимальное ускорение перемещений, G - 0,6
Максимальное ускорение перемещений, G - 0,4
Угол вращения патрона W1/W2 - 360°
Тип привода оси Y - Косозубая шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость вращения патрона, об/мин - 120
Максимальная скорость вращения патрона, об/мин - 120
Максимальная скорость вращения патрона, об/мин - 100
Максимальная скорость вращения патрона, об/мин - 80
Максимальная скорость вращения патрона, об/мин - 60
Точность позиционирования X/Y, мм: - ± 0,05
Повторяемость позиционирования X/Y, мм: - ± 0,03
Габариты ДхШхВ, мм - 9090×1714×2500
Габариты ДхШхВ, мм - 9085х3025х2410
Габариты ДхШхВ, мм - 8890х3085х2980
Габариты ДхШхВ, мм - 28215х3090х3007
Габариты ДхШхВ, мм - 22215х3090х3007
Габариты ДхШхВ, мм - 28215х4312х3575
Габариты ДхШхВ, мм - 22215х4312х3575
Масса, кг - 5000
Масса, кг - 3000
Масса, кг - 4700
Масса, кг - 4900
Масса, кг - 22300
Масса, кг - 17500
Масса, кг - 32400
Масса, кг - 26200
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
Максимальная мощность лазера, Вт - 3000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 485x727x172
Масса, кг - 55
Система ЧПУ FSCUT:
Серия - FSCUT5000
Серия - FSCUT3000DE-D
Серия - FSCUT3000DE-M
Серия - FSCUT3000DE-G
Серия - FSCUT5000A
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - TubePro
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-6000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 11
Габариты ДхШхВ, мм - 830x710x1240
Масса, кг - 130
Система водяного охлаждения резонатора и режущей головки TFLW-3000WDR:
Номинальная пропускная способность помпы, л/мин - 25
Объем бака охлаждающей жидкости, л - 14
Напряжение и частота, В/Гц - 220/50
Мощность, кВт - 3,1
Габариты ДхШхВ, мм - 510х560х945
Масса, кг - 64
Система водяного охлаждения резонатора и режущей головки TFLW-6000WDR:
Номинальная пропускная способность помпы, л/мин - 40
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 6,3
Габариты ДхШхВ, мм - 750х650х1140
Масса, кг - 114
Система водяного охлаждения резонатора и режущей головки TFLW-12000WDR:
Номинальная пропускная способность помпы, л/мин - 120
Объем бака охлаждающей жидкости, л - 100
Напряжение и частота, В/Гц - 380/51
Мощность, кВт - 11,6
Габариты ДхШхВ, мм - 850х750х1395
Масса, кг - 180
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-4B(опция)
Производительность прокачки воздуха, м³/ч - 4000
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 80
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1390x1348x2099
Масса, кг - 600
Станина
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка в среде углекислого газа снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Для снятия остаточных напряжений используются технологии термического, вибрационного и естественного старения станины.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Конструкция

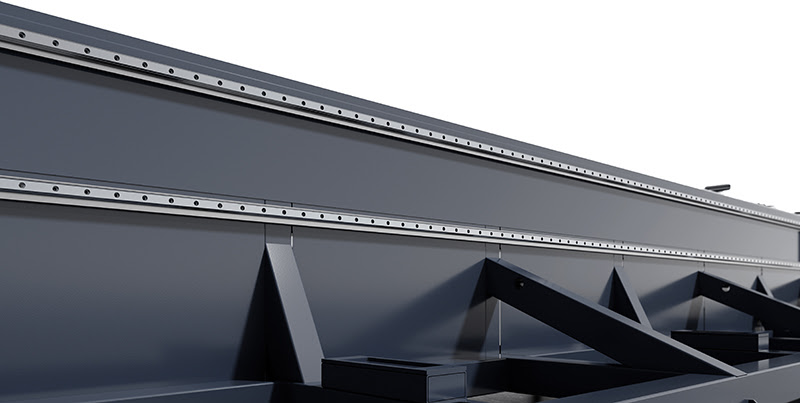

Боковое расположение направляющих и зубчатой рейки.
Исключен риск попадания технологической грязи (окалины, шлака и частиц ржавчины) на направляющие и зубчато-реечную передачу.
Предотвращает абразивный износ прецизионных компонентов и гарантирует стабильность позиционирования, значительно увеличивая межсервисный интервал и общий срок службы агрегата.
Портал и каретка режущей головки
Подвижный передний патрон с системой захвата заготовки
Смена положения позволяет разместить режущую голову между системой захвата заготовки и задним зажимным патроном, что обеспечивает обработку вплотную к патрону и минимальный концевой отход.
Система захвата заготовки
Четырехкулачковые пневматические патроны BEUT.
Три подвижных патрона для обработки длинных и тяжелых труб с минимальной длиной отхода.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Технические характеристики переднего патрона:
Зажимное усилие кулачка, кгс - 70
Зажимное усилие кулачка, кгс - 140
Зажимное усилие кулачка, кгс - 250
Зажимное усилие кулачка, кгс - 800
Зажимное усилие кулачка, кгс - 750
Зажимное усилие кулачка, кгс - 1300
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Максимальная скорость вращения, об/мин - 150
Максимальная скорость вращения, об/мин - 120
Максимальная скорость вращения, об/мин - 100
Максимальная скорость вращения, об/мин - 80
Максимальная скорость вращения, об/мин - 60

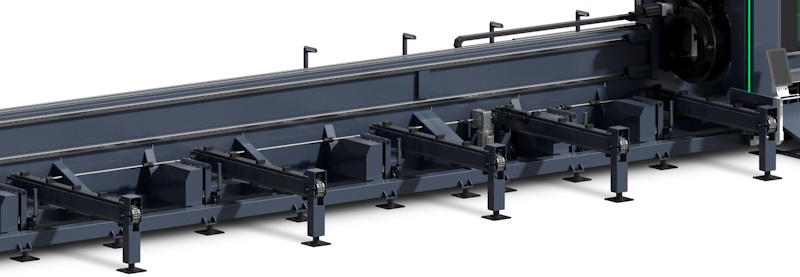

Полуавтоматическая система загрузки
Повышает эффективность и стабильность загрузки.
Адаптируется к различным типам труб.
Исключает необходимость переворачивания и ожидания.
Снижает трудозатраты и делает работу более удобной.
Пневматическая центрирующая опора
Быстро и автоматически центрирует трубу.
Обеспечивает надежное крепление с защитой от вибрации.
Повышает точность установки заготовки в патрон.
Сокращает время настройки.
Пневмо-поддержка трубы на входе
Высота и диапазон регулируются в зависимости от типа трубы.
Снижает вибрацию и обеспечивает устойчивость при обработке труб различного. диаметра.
Повышает универсальность и удобство эксплуатации оборудования.
Способствует повышению точности и эффективности резки.

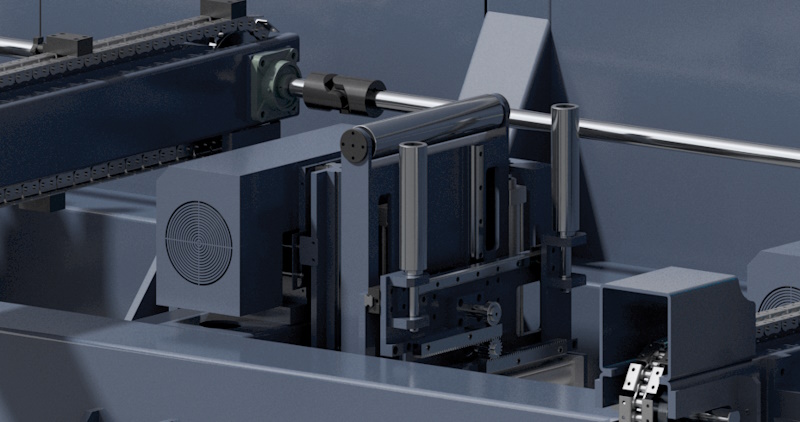

Серво-поддержка трубы на входе
Регулировка высоты в реальном времени.
Предотвращает провисание трубы.
Автоматическая подстройка под диаметр трубы для поддержки по всей длине.
Пневматические центрирующие ролики обеспечивают точность крепления и резки трубы.

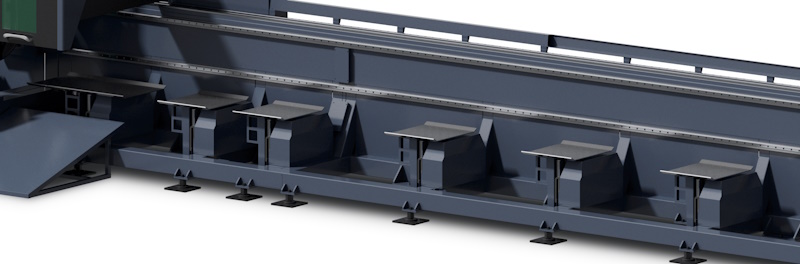

Система разгрузки
Адаптируется к различным типам труб.
Наклонный механизм позволяет плавно выгружать заготовки.
Снижает трудозатраты и делает работу более удобной.
Huaxin Dust Collector
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные частицы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах. И потом удаляются с поверхности сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех. Это избавляет от дополнительного нагрева, что существенно снижает затраты на отопление в холодное время года.
Модуль располагается в непосредственной близости от станка и не требует дополнительных коммуникаций.
Управление вытяжкой производится с пульта, оснащенного сенсорным экраном.
Минимальное обслуживание и длительный срок службы фильтрующих элементов делают эксплуатацию рекуперационной вытяжки максимально экономичной.
Лазерная система 3000 Вт:
Лазерная система 12000 Вт:

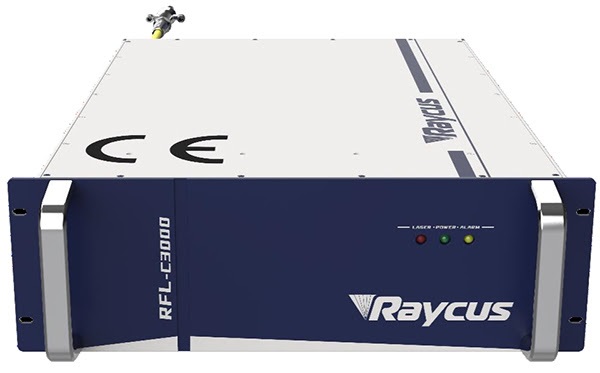

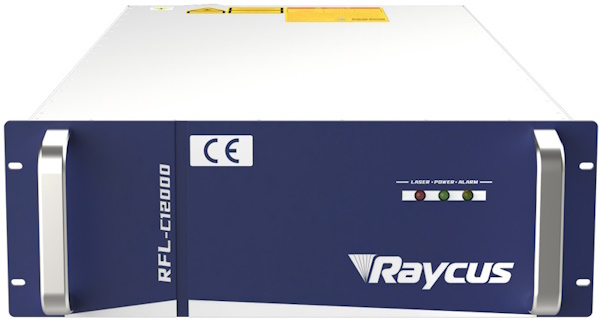

Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодовая конструкция – лучшее качество луча по сравнению с многомодовыми источниками.
Режим работы непрерывный (CW) / модулированный.
Простая оптическая система, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Raycus
Лазерная голова с автоматической фокусировкой BOCI BLT:
Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта TubePro.
Автофокус оптимизирует режимы резки, снижает влияние человеческого фактора.
3 защитных стекла для защиты коллиматорной и фокусирующей линз.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Ломкие винты для быстрого ввода станка в работу после ударов.
Мониторинг состояния защитного стекла – контроль загрязнения защитного стекла предотвращает перегрев головы и повреждение более важных элементов.
Датчики давления – контроль давления газа сигнализирует об ошибке при резке, что предотвращает поломку или некачественный рез.
Водяной контур охлаждения.
Охлаждение сопла.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP64.
Система водяного охлаждения резонатора и режущей головки:
Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения лазерной головы.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT5000:
Разработана специально для установок лазерной резки трубы с оптоволоконным резонатором мощностью до 6 кВт и лазерной головой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Вертикальный монитор размером 27".
Поддержка различных режимов врезки, перемычек, контроль скорости обработки в зависимости от размера контура, специальные режимы для обработки углов и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Определение местоположения центра трубы, точки останова и повторного старта.
Возможность контроля до 7 осей и трёх зажимных патронов.
FSCUT
Базовое программное обеспечение TubePro:
Предназначено для работы с системой ЧПУ FSCUT.
Импорт чертежей из ПО TubesT.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
TubePro
Внешнее программное обеспечение TubesT:
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Сварная стальная станина, облегченный портал из алюминиевого сплава.
Высокоточные направляющие SHAC.
Сервоприводы и двигатели INOVANCE.
Система ЧПУ FSCUT3000 и ПО TubePro.
Система ЧПУ FSCUT5000 и ПО TubePro.
ПО для рабочего места технолога TubesT.
Система полуавтоматической загрузки труб с цепной передачей. Значительно упрощает установку трубы в патроне. Трубы, которые необходимо обработать, укладываются на специальные посадочные места на столе системы, после чего система перемещает трубы в зону зажима и производит центровку трубы.
Пневматическая центрирующая опора
Роликовая система поддержки трубы на входе.
Серво-поддержка трубы на входе.
Оптоволоконный резонатор Raycus.
Лазерная голова с автоматической фокусировкой BOCI.
Система водяного охлаждения резонатора и режущей головки.
Беспроводной пульт ручного управления.
Автоматическая система смазки.
Автоматическая система смены газов.
Стабилизатор напряжения 40кВт
Стабилизатор напряжения 50кВт
Стабилизатор напряжения 80кВт
Стабилизатор напряжения 100кВт
Стабилизатор напряжения 150кВт
Стабилизатор напряжения 180кВт
Стабилизатор напряжения 250кВт
Дополнительные опции:
ПО для рабочего места технолога TubesT.
Система удаления продуктов горения рекуперационного типа Topsinn.
3D лазерная голова BOCI BLT510
3D лазерная голова BOCI BLT520
3D лазерная голова BOCI BLT540H
Система автоматической загрузки труб.
Пневмо-поддержка трубы на выходе
Серво-поддержка трубы на выходе
Серво-поддержка трубы на входе
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 15
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 6
Максимальное давление на входе, атм - 16
Максимальное давление при резке, атм - 15
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Минимальный поток воздуха, л/мин - 1000
Требования к качеству подготовки воздуха по ГОСТ Р ИСО 8573-1–2016 - Не хуже 4 класса чистоты
Требования к электропитанию:
Межфазное напряжение, В - 380
Частота переменного напряжения, Гц - 50
Максимальная потребляемая мощность, кВт - 17
Средняя потребляемая мощность, кВт - 10.2
Требования к подключению и месту установки указаны в руководстве по эксплуатации.

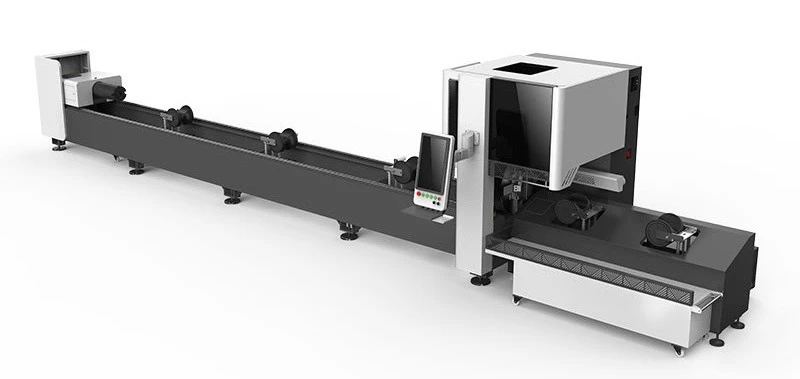

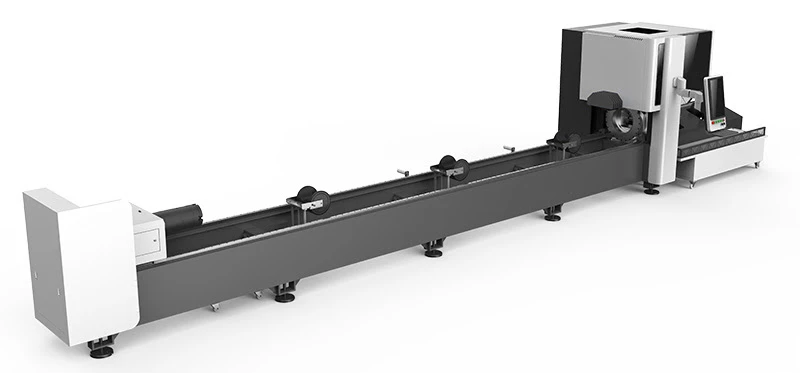

Лазерные станки для резки труб
Технические характеристики

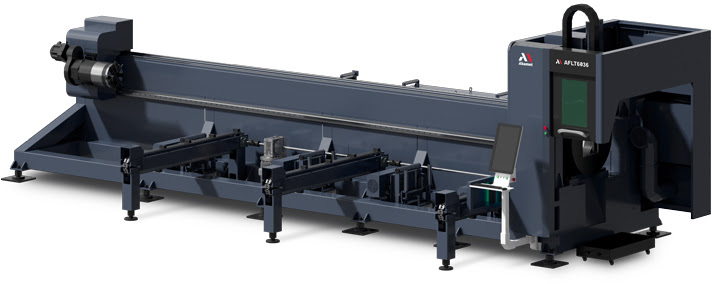

Основные технические характеристики:
Модуль резки и загрузки заготовок:
Максимальный вес трубы, кг - 100
Максимальный вес трубы, кг - 150
Максимальный вес трубы, кг - 300
Максимальный вес трубы, кг - 700
Максимальный вес трубы, кг - 1500
Максимальный вес трубы, кг - 2500
Максимальная длина заготовки (трубы) общая, мм - 6200
Максимальная длина заготовки (трубы) общая, мм - 12000
Максимальная длина заготовки (трубы) при работе с системой автоматической загрузки/выгрузки, мм - 6000-2500
Максимальная длина заготовки (трубы) при работе с системой автоматической загрузки/выгрузки, мм - 6000-3000
Максимальная длина заготовки (трубы) при работе с системой автоматической загрузки/выгрузки, мм - 12000-12000
Максимальная длина заготовки (трубы) при работе с системой автоматической загрузки/выгрузки, мм - 12000-6000
Длина зоны выгрузки/поддерживающего серво-стола, мм - 1500
Возможность работы с заготовками следующих профилей: - Круглый, прямоугольный, овальный, треугольный, П-образный, D-образный.
Допустимый диаметр для круглых заготовок, мм - ⌀20-219
Допустимый диаметр для круглых заготовок, мм - 5-175
Допустимый диаметр для круглых заготовок, мм - 6-242
Допустимый диаметр для круглых заготовок, мм - 8-360
Допустимый диаметр для круглых заготовок, мм - 10-360
Допустимый диаметр для круглых заготовок, мм - 25-515
Допустимый размер профиля для квадратных заготовок, мм - □20-200
Допустимый размер профиля для квадратных заготовок, мм - 20-170
Допустимый размер профиля для квадратных заготовок, мм - 20-220
Допустимый размер профиля для квадратных заготовок, мм - 20-350
Допустимый размер профиля для квадратных заготовок, мм - 25-500
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-120х80
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-160х80
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-220х140
Допустимый размер профиля для прямоугольных заготовок, мм - 30х20-350х250
Допустимый размер профиля для прямоугольных заготовок, мм - 40х25-500х300
Перемещение по осям X/Y/Z, мм - 7080/350/400
Перемещение по осям X/Y/Z, мм - 6750/600/450
Перемещение по осям X/Y/Z, мм - 7000/600/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/12500/680/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/6500/680/500
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/12500/950/600
Перемещение по осям X1/X2/X3/Y/Z, мм - 13100/1500/6500/950/600
Максимальное ускорение перемещений, G - 1.0
Максимальное ускорение перемещений, G - 1
Максимальное ускорение перемещений, G - 0,8
Максимальное ускорение перемещений, G - 0,6
Максимальное ускорение перемещений, G - 0,4
Угол вращения патрона W1/W2 - 360°
Тип привода оси Y - Косозубая шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость вращения патрона, об/мин - 120
Максимальная скорость вращения патрона, об/мин - 120
Максимальная скорость вращения патрона, об/мин - 100
Максимальная скорость вращения патрона, об/мин - 80
Максимальная скорость вращения патрона, об/мин - 60
Точность позиционирования X/Y, мм: - ± 0,05
Повторяемость позиционирования X/Y, мм: - ± 0,03
Габариты ДхШхВ, мм - 9090×1714×2500
Габариты ДхШхВ, мм - 9085х3025х2410
Габариты ДхШхВ, мм - 8890х3085х2980
Габариты ДхШхВ, мм - 28215х3090х3007
Габариты ДхШхВ, мм - 22215х3090х3007
Габариты ДхШхВ, мм - 28215х4312х3575
Габариты ДхШхВ, мм - 22215х4312х3575
Масса, кг - 5000
Масса, кг - 3000
Масса, кг - 4700
Масса, кг - 4900
Масса, кг - 22300
Масса, кг - 17500
Масса, кг - 32400
Масса, кг - 26200
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
Максимальная мощность лазера, Вт - 3000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 485x727x172
Масса, кг - 55
Система ЧПУ FSCUT:
Серия - FSCUT5000
Серия - FSCUT3000DE-D
Серия - FSCUT3000DE-M
Серия - FSCUT3000DE-G
Серия - FSCUT5000A
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - TubePro
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-6000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 11
Габариты ДхШхВ, мм - 830x710x1240
Масса, кг - 130
Система водяного охлаждения резонатора и режущей головки TFLW-3000WDR:
Номинальная пропускная способность помпы, л/мин - 25
Объем бака охлаждающей жидкости, л - 14
Напряжение и частота, В/Гц - 220/50
Мощность, кВт - 3,1
Габариты ДхШхВ, мм - 510х560х945
Масса, кг - 64
Система водяного охлаждения резонатора и режущей головки TFLW-6000WDR:
Номинальная пропускная способность помпы, л/мин - 40
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 6,3
Габариты ДхШхВ, мм - 750х650х1140
Масса, кг - 114
Система водяного охлаждения резонатора и режущей головки TFLW-12000WDR:
Номинальная пропускная способность помпы, л/мин - 120
Объем бака охлаждающей жидкости, л - 100
Напряжение и частота, В/Гц - 380/51
Мощность, кВт - 11,6
Габариты ДхШхВ, мм - 850х750х1395
Масса, кг - 180
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-4B(опция)
Производительность прокачки воздуха, м³/ч - 4000
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 80
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1390x1348x2099
Масса, кг - 600
Станина
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка в среде углекислого газа снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Для снятия остаточных напряжений используются технологии термического, вибрационного и естественного старения станины.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Конструкция
Боковое расположение направляющих и зубчатой рейки.
Исключен риск попадания технологической грязи (окалины, шлака и частиц ржавчины) на направляющие и зубчато-реечную передачу.
Предотвращает абразивный износ прецизионных компонентов и гарантирует стабильность позиционирования, значительно увеличивая межсервисный интервал и общий срок службы агрегата.
Портал и каретка режущей головки
Подвижный передний патрон с системой захвата заготовки
Смена положения позволяет разместить режущую голову между системой захвата заготовки и задним зажимным патроном, что обеспечивает обработку вплотную к патрону и минимальный концевой отход.
Система захвата заготовки
Четырехкулачковые пневматические патроны BEUT.
Три подвижных патрона для обработки длинных и тяжелых труб с минимальной длиной отхода.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Технические характеристики переднего патрона:
Зажимное усилие кулачка, кгс - 70
Зажимное усилие кулачка, кгс - 140
Зажимное усилие кулачка, кгс - 250
Зажимное усилие кулачка, кгс - 800
Зажимное усилие кулачка, кгс - 750
Зажимное усилие кулачка, кгс - 1300
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Повторяемость позиционирования -
Максимальная скорость вращения, об/мин - 150
Максимальная скорость вращения, об/мин - 120
Максимальная скорость вращения, об/мин - 100
Максимальная скорость вращения, об/мин - 80
Максимальная скорость вращения, об/мин - 60
Полуавтоматическая система загрузки
Повышает эффективность и стабильность загрузки.
Адаптируется к различным типам труб.
Исключает необходимость переворачивания и ожидания.
Снижает трудозатраты и делает работу более удобной.
Пневматическая центрирующая опора
Быстро и автоматически центрирует трубу.
Обеспечивает надежное крепление с защитой от вибрации.
Повышает точность установки заготовки в патрон.
Сокращает время настройки.
Пневмо-поддержка трубы на входе
Высота и диапазон регулируются в зависимости от типа трубы.
Снижает вибрацию и обеспечивает устойчивость при обработке труб различного. диаметра.
Повышает универсальность и удобство эксплуатации оборудования.
Способствует повышению точности и эффективности резки.
Серво-поддержка трубы на входе
Регулировка высоты в реальном времени.
Предотвращает провисание трубы.
Автоматическая подстройка под диаметр трубы для поддержки по всей длине.
Пневматические центрирующие ролики обеспечивают точность крепления и резки трубы.
Система разгрузки
Адаптируется к различным типам труб.
Наклонный механизм позволяет плавно выгружать заготовки.
Снижает трудозатраты и делает работу более удобной.
Huaxin Dust Collector
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные частицы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах. И потом удаляются с поверхности сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех. Это избавляет от дополнительного нагрева, что существенно снижает затраты на отопление в холодное время года.
Модуль располагается в непосредственной близости от станка и не требует дополнительных коммуникаций.
Управление вытяжкой производится с пульта, оснащенного сенсорным экраном.
Минимальное обслуживание и длительный срок службы фильтрующих элементов делают эксплуатацию рекуперационной вытяжки максимально экономичной.
Лазерная система 3000 Вт:
Лазерная система 12000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодовая конструкция – лучшее качество луча по сравнению с многомодовыми источниками.
Режим работы непрерывный (CW) / модулированный.
Простая оптическая система, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Raycus
Лазерная голова с автоматической фокусировкой BOCI BLT:
Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта TubePro.
Автофокус оптимизирует режимы резки, снижает влияние человеческого фактора.
3 защитных стекла для защиты коллиматорной и фокусирующей линз.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Ломкие винты для быстрого ввода станка в работу после ударов.
Мониторинг состояния защитного стекла – контроль загрязнения защитного стекла предотвращает перегрев головы и повреждение более важных элементов.
Датчики давления – контроль давления газа сигнализирует об ошибке при резке, что предотвращает поломку или некачественный рез.
Водяной контур охлаждения.
Охлаждение сопла.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP64.
Система водяного охлаждения резонатора и режущей головки:
Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения лазерной головы.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT5000:
Разработана специально для установок лазерной резки трубы с оптоволоконным резонатором мощностью до 6 кВт и лазерной головой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Вертикальный монитор размером 27".
Поддержка различных режимов врезки, перемычек, контроль скорости обработки в зависимости от размера контура, специальные режимы для обработки углов и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Определение местоположения центра трубы, точки останова и повторного старта.
Возможность контроля до 7 осей и трёх зажимных патронов.
FSCUT
Базовое программное обеспечение TubePro:
Предназначено для работы с системой ЧПУ FSCUT.
Импорт чертежей из ПО TubesT.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
TubePro
Внешнее программное обеспечение TubesT:
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Сварная стальная станина, облегченный портал из алюминиевого сплава.
Высокоточные направляющие SHAC.
Сервоприводы и двигатели INOVANCE.
Система ЧПУ FSCUT3000 и ПО TubePro.
Система ЧПУ FSCUT5000 и ПО TubePro.
ПО для рабочего места технолога TubesT.
Система полуавтоматической загрузки труб с цепной передачей. Значительно упрощает установку трубы в патроне. Трубы, которые необходимо обработать, укладываются на специальные посадочные места на столе системы, после чего система перемещает трубы в зону зажима и производит центровку трубы.
Пневматическая центрирующая опора
Роликовая система поддержки трубы на входе.
Серво-поддержка трубы на входе.
Оптоволоконный резонатор Raycus.
Лазерная голова с автоматической фокусировкой BOCI.
Система водяного охлаждения резонатора и режущей головки.
Беспроводной пульт ручного управления.
Автоматическая система смазки.
Автоматическая система смены газов.
Стабилизатор напряжения 40кВт
Стабилизатор напряжения 50кВт
Стабилизатор напряжения 80кВт
Стабилизатор напряжения 100кВт
Стабилизатор напряжения 150кВт
Стабилизатор напряжения 180кВт
Стабилизатор напряжения 250кВт
Дополнительные опции:
ПО для рабочего места технолога TubesT.
Система удаления продуктов горения рекуперационного типа Topsinn.
3D лазерная голова BOCI BLT510
3D лазерная голова BOCI BLT520
3D лазерная голова BOCI BLT540H
Система автоматической загрузки труб.
Пневмо-поддержка трубы на выходе
Серво-поддержка трубы на выходе
Серво-поддержка трубы на входе
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 15
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 6
Максимальное давление на входе, атм - 16
Максимальное давление при резке, атм - 15
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Минимальный поток воздуха, л/мин - 1000
Требования к качеству подготовки воздуха по ГОСТ Р ИСО 8573-1–2016 -
Требования к электропитанию:
Межфазное напряжение, В - 380
Частота переменного напряжения, Гц - 50
Максимальная потребляемая мощность, кВт - 17
Средняя потребляемая мощность, кВт - 10.2
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
