Станок лазерной резки металла оптоволоконный 1500x3000, 3 кВт AFL3015c

Name: Станок лазерной резки металла оптоволоконный 1500x3000, 3 кВт AFL3015c
Brand: Abamet.ru
SKU: AFL3015c-3kW
Price: 121024.14 BYN
Availability: BackOrder

AFL3015c-3kWПод заказ

Станок лазерной резки металла оптоволоконный 1500x3000, 3 кВт AFL3015c бренда Abamet.ru, артикул AFL3015c-3kW. Цена — от 121 024,14 BYN с НДС, под заказ. Основные параметры: рабочая зона — 1500х3000; тип источника — Fiber (оптико-волоконный); мощность источника — 3 кВт.

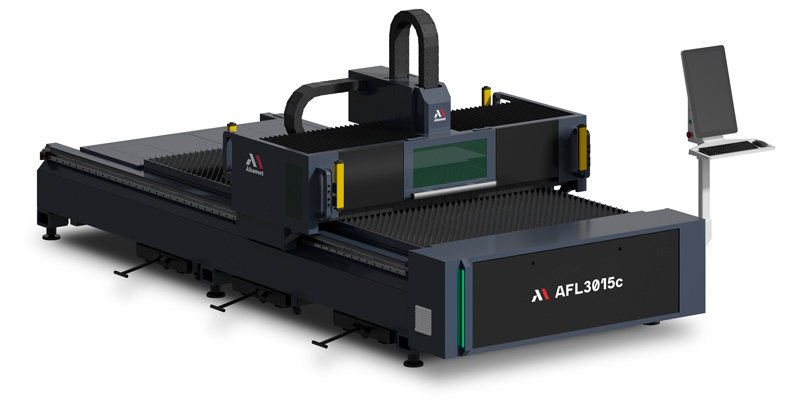

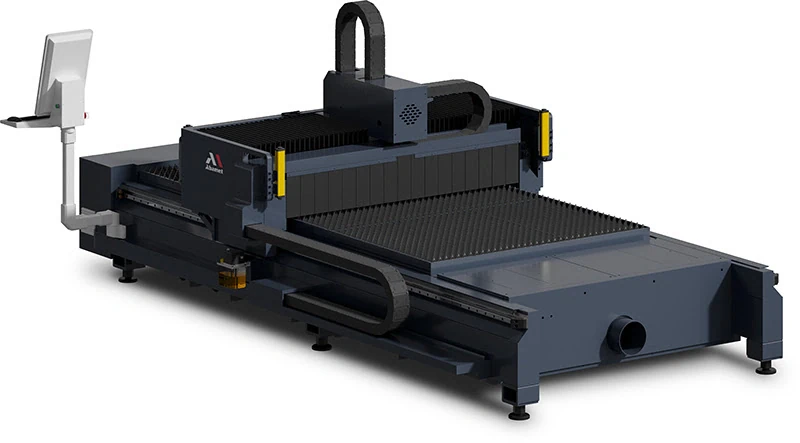

Станок лазерной резки металла оптоволоконный 1500x3000, 3 кВт открытого типа с портальным кожухом, лазерной защитой, боковым расположением направляющих и зональным удалением дыма.

От 121 024,14 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 269 086,56 CN¥ по курсу на 13.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Рабочая зона: 1500х3000
Тип источника: Fiber (оптико-волоконный)
Мощность источника: 3 кВт
Максимальная толщина листа, мм (Конструкционная сталь): 20
Максимальная толщина листа, мм (Нержавеющая сталь): 8
Максимальная толщина листа, мм (Алюминий): 6
Максимальная толщина листа, мм (Латунь): 5
Кабинетная защита: Нет
Бренд: Abamet.ru
Вид номенклатуры: Станки для лазерной резки металла

Технические характеристики

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 3000х1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/120
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 100
- Максимальное ускорение диагональных перемещений X/Y, G - 1,2
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Габариты ДхШхВ, мм - 4677х2827х2000
- Масса, кг - 2000
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
- Максимальная мощность лазера, Вт - 3000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 485x727x172
- Масса, кг - 55
Система ЧПУ FSCUT:
- Серия - FSCUT2000
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки TFLW-3000WDR:
- Номинальная пропускная способность помпы, л/мин - 25
- Объем бака охлаждающей жидкости, л - 14
- Напряжение и частота, В/Гц - 220/50
- Мощность, кВт - 3.1
- Габариты ДхШхВ, мм - 510х560х945
- Масса, кг - 64
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-4B (опция)
- Производительность прокачки воздуха, м³/ч - 4000
- Количество сменных фильтрующих элементов - 4
- Площадь фильтрующих элементов (общая), м² - 80
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 5.5
- Габариты ШхГхВ, мм - 1390x1348x2099
- Масса, кг - 600

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Конструкция

Боковое расположение направляющих и зубчатой рейки.
Исключен риск повреждения направляющих и зубчато-реечной передачи при погрузки и разгрузки листа.
Нет необходимости в традиционном телескопическом пылезащитном кожухе.
Эффективное использование рабочей площади.

Портал и каретка режущей головки.

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На станках лазерной резки Abamet AFL(s и c) используются бесщеточные серводвигатели и драйверы BOCI с ускорением 1.0G от ведущего мирового поставщика промышленной автоматизации.
Кабинетная защита портала повышает степень защиты от лазерного излучения, предотвращает утечки дыма и пыли, а лазерная защита повышает безопасность работы оператора.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
Опционально возможно оснащение рекуперационной вытяжкой Topsinn

Лазерная система 3000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

Режущая головка с автоматической фокусировкой BOCI BLT310:

автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
водяной контур охлаждения,
ломкие винты для защиты лазерной головы от соударений, позволяют быстро ввести станок в работу в случае сильного удара,
датчик температуры защитного стекла для защиты от перегрева и повреждения,
датчик давления вспомогательного газа,
линзы картриджного типа для быстрого обслуживания оптики головы,
3 защитных стекла для защиты коллиматорной и фокусирующей линз,
диапазон фокусировки ±40 мм, точность фокусировки ±0.01 мм,
скорость перемещения фокусирующей линзы до 300 мм/с,
охлаждение сопла для более стабильной обработки и продления срока службы сопел,
вес головки - 4.5 кг,
интегрированная герметичная конструкция, класс IP64.

Система водяного охлаждения резонатора и режущей головки:

экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT2000E:

разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
трехступенчатый пирсинг,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение CypCut:

предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.

Внешнее программное обеспечение CypNest Pro (опция):

предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
интеллектуальные стратегии поиска оптимальной последовательности обработки.

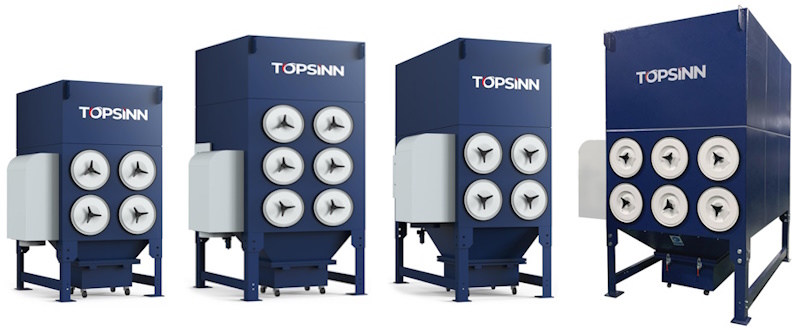

Система удаления продуктов горения рекуперационного типа Topsinn (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 20
Нержавеющая сталь (резка N2 под высоким давлением), мм - 8
Алюминий (резка N2 под высоким давлением), мм - 6
Латунь (резка N2 под высоким давлением), мм - 5
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.

Базовая комплектация:

сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели BOCI
система ЧПУ FSCUT2000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT310,
система водяного охлаждения резонатора и режущей головки,
автоматическая система смазки,
стабилизатор напряжения,
система зонального удаления дыма

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 15
- Максимальное давление при резке, атм - 14
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01
