Введение

Электропостоянные магнитные плиты широко применяются в металлообработке для надежной фиксации заготовок на станках. Они обеспечивают мощное магнитное притяжение, что позволяет выполнять точную и безопасную обработку деталей. В этом материале мы подробно разберем устройство, принцип работы, преимущества и особенности использования магнитных плит.

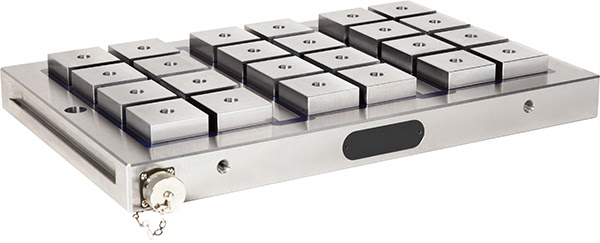

Что такое электропостоянные магнитные плиты?

Электропостоянные магнитные плиты используются для надежной фиксации изделий из ферромагнитных материалов при обработке на станках. Они обеспечивают мощное магнитное притяжение, позволяя выполнять высокоскоростные операции без потери точности.

Использование магнитных плит с электропостоянным зажимом – это удобный и эффективный способ обработки металлических заготовок разного размера. Для работы с ними достаточно разместить заготовку на стол, активировать систему зажима и приступить к обработке.

Преимущества электропостоянных магнитных плит

Надежная фиксация и низкий уровень вибраций. Благодаря равномерному распределению усилия зажима обработка проходит без деформаций или дробления заготовки.

Максимальная свобода обработки. Магнитный зажим обеспечивает доступ к 5 граням заготовки за одну установку, что увеличивает точность и сокращает время обработки.

Надежность и безопасность. Даже при отключении электропитания удерживающая сила сохраняется.

Устройство и принцип работы

Конструкция электропостоянной магнитной плиты включает систему чередующихся северных и южных магнитных полюсов. В каждом полюсе находятся два магнита:

• Постоянный магнит, который всегда поляризован в одном направлении.
• Переключаемый магнит, изменяющий полярность с помощью электрической катушки.

Принцип работы основан на управлении магнитным потоком:

При совпадении полярностей магнитов создается сильное поле, фиксирующее заготовку.

Фаза зажима

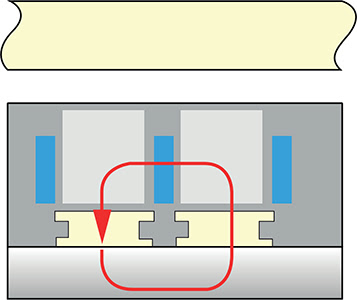

При противоположных полярностях магнитное поле подавляется, и заготовка размагничивается.

Фаза разжима

Для включения требуется краткий электрический импульс, после этого система сохраняет свое состояние без потребления энергии, что делает ее энергоэффективной, отказоустойчивой и удобной для механической обработки.

Магнитные плиты способны зажимать все ферромагнитные металлы, однако это не относится к следующим материалам:

• алюминий и его сплавы;
• бронза и латунь;
• немагнитный чугун;
• некоторые виды нержавеющей стали, например, аустенитная сталь.

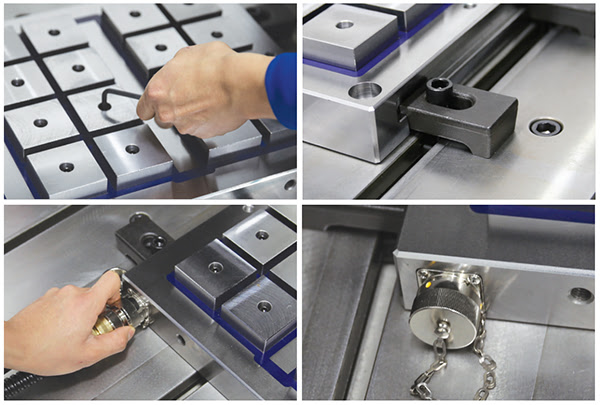

Подключение магнитной плиты

1. Установите фиксированные удлинители полюса на верхней части магнитного стола с помощью шестигранного ключа.

2. Отрегулируйте и проверьте параллельность магнитной плиты на станке. Закрепите плиту на столе станка с помощью прижимов.

3. Подключите кабель питания к разъему на магнитной плите. Для включения магнитного поле необходимо зажать соответствующую кнопку на пульте управления.

4. После активации магнитной плиты отсоедините кабель и закрутите водонепроницаемую крышку на разъеме. После этого можно начать обработку заготовки.

Размещение заготовок на магнитной плите

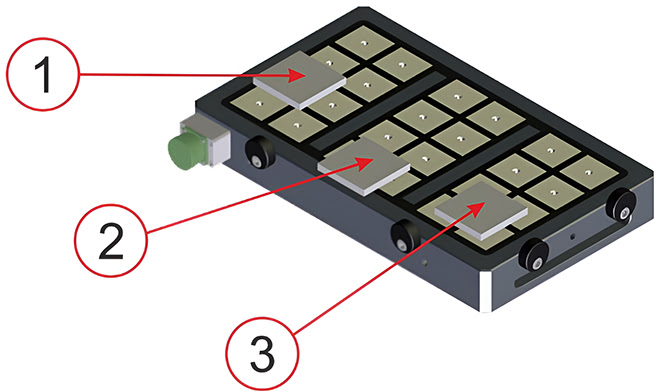

Пример 1

1. Заготовка размещена на одном полюсе, из-за чего сила магнитного удержания минимальна.
2. Заготовка лежит на двух полюсах, но они покрывают лишь часть ее поверхности, обеспечивая слабый зажим.
3. Деталь опирается на два ряда соседних полюсов, полностью охватывающих ее площадь, что обеспечивает наиболее надежный зажим.

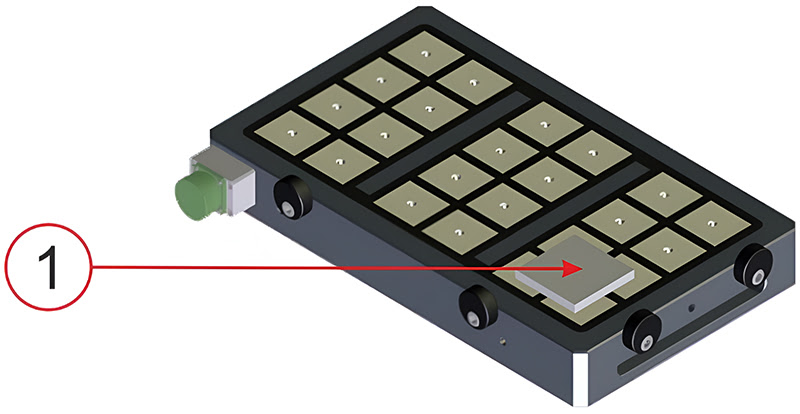

Пример 2

1. Крупногабаритная деталь размещена на одном ряду полюсов, что обеспечивает слабую магнитную силу.
2. Оптимальное позиционирование достигается при опоре детали на четыре соседних полюса.

Полюсы магнитного патрона: характеристики и применение

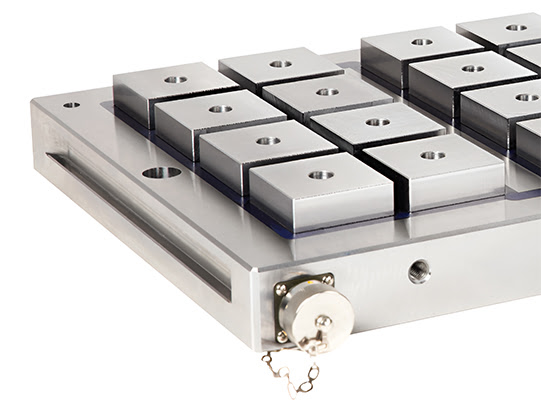

Фиксированные удлинители полюсов позволяют проводить контурную обработку, сверление сквозных отверстий и обработку пяти сторон детали без риска повреждения поверхности магнитного патрона.

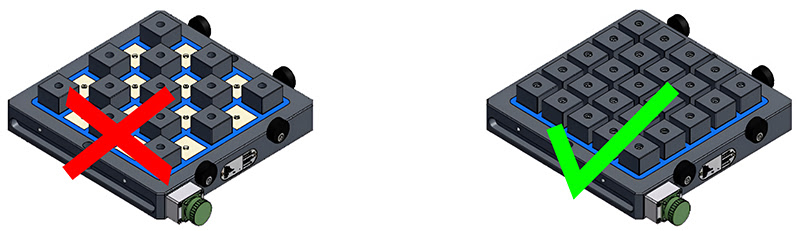

Каждый удлинитель надежно крепится к полюсу с помощью винта. Для стабильной фиксации детали рекомендуется устанавливать достаточное количество удлинителей, равномерно распределяя их по поверхности заготовки. Это позволяет минимизировать деформации и повысить точность обработки.

Полюс 50 × 50 мм

Обладает высокой универсальностью и подходят для работы с тонкостенными и небольшими заготовками (от 8 мм толщиной). Благодаря компактным размерам позволяет надежно фиксировать сложные по форме детали, обеспечивая стабильность при обработке.

Полюс 70 × 70 мм

Предназначен для закрепления средних и крупных заготовок, включая детали с ровными и неровными поверхностями. Эффективен при работе с заготовками толщиной от 15 мм, обеспечивая надежную фиксацию и устойчивость в процессе обработки.

Где купить электропостоянные магнитные плиты

Наша компания предлагает широкий выбор электропостоянных магнитных плит, обеспечивающих надежную фиксацию заготовок на фрезерных станках с ЧПУ. Ознакомьтесь с ассортиментом и выберите оптимальное решение для вашего производства!
