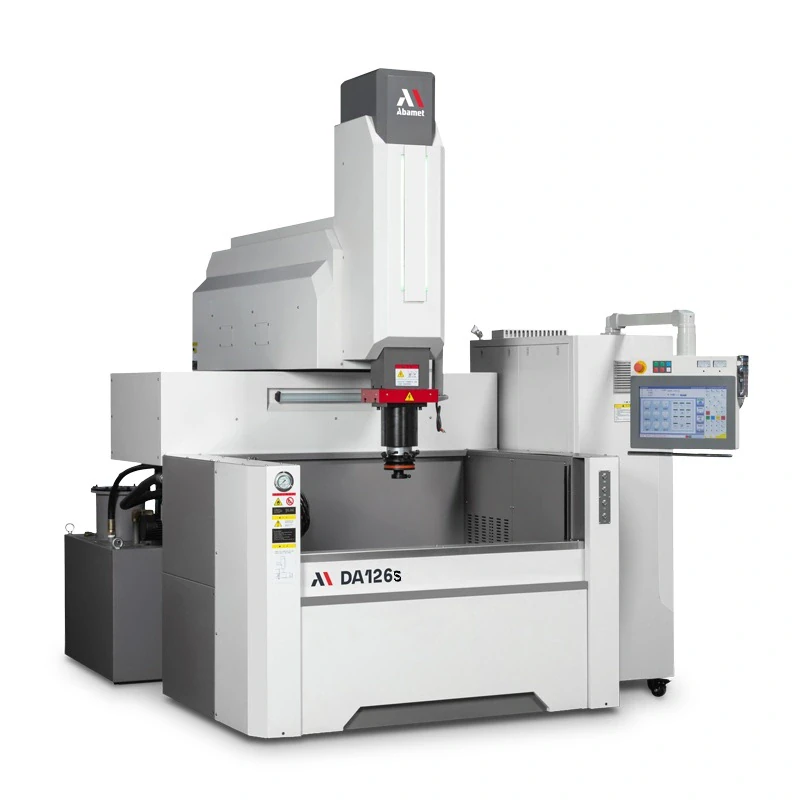

Электроэрозионный прошивной станок c ЧПУ DA126s

Электроэрозионный прошивной станок c ЧПУ DA126s

DA126sПод заказ

Электроэрозионный прошивной станок c ЧПУ DA126s бренда Abamet.ru, артикул DA126s. Цена — от 307 437,37 BYN с НДС, под заказ. Основные параметры: автоматический сменщик электродов — 12 или 24 позиций (опционально); максимальный ток — 50 (100) А; ход по осям X/Y/Z, мм — 1200 / 600 / 400.

3 (5)-х координатный станок с ЧПУ. Перемещения по осям XYZ - 1200х600х400 мм; Размеры рабочей ванны - 2000х1100х620 мм; Максимальный вес детали - 6000 кг; Максимальный вес электрода - 80 кг. Автоматическая лифтовая дверь рабочей ванны.
От 307 437,37 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 686 215,38 CN¥ по курсу на 18.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Автоматический сменщик электродов
12 или 24 позиций (опционально)
Максимальный ток
50 (100) А
Ход по осям X/Y/Z, мм
1200 / 600 / 400
Максимальный вес электрода
100 кг
Достижимая шероховатость
Ra 0,2 мкм
Перемещение по оси X,мм
1200
Перемещение по оси Y,мм
600
Перемещение по оси Z,мм
400
Бренд
Abamet.ru
Вид номенклатуры
Копировально-прошивные станки

Технические характеристики

Технические характеристики

Тип обработки
  • Объёмная электроэрозионная прошивка сложных пространственных форм с наложением орбитального движения на вектор перемещения, одновременная 3-х (4) координатная обработка, прошивка глубоких узких пазов, контурная обработка, выхаживание и полировка поверхности. -
Назначение и основные особенности
  • Станок предназначен для изготовления пресс-форм и деталей штампов (объемных матриц, вставок и пуансонов), деталей различного функционального назначения, обработки отверстий, пазов и каналов сложной конфигурации в деталях из различных токопроводящих материалов, в том числе из труднообрабатываемых: инструментальной стали высокой твердости, нержавеющих сталей, твердых сплавов, сплавов алюминия, меди и титана. Станок оборудован мощным генератором импульсов, на базе силовых транзисторов, с цифровым управлением для оптимизации и адаптации параметров импульса к условиям обработки. В базовую комплектацию включены: система высокоскоростного отвода электрода, для обработки глубоких и узких пазов и отверстий без промывки, интеллектуальная экспертная система программирования с базой данных режимов обработки для различных материалов, автоматически циклы привязки заготовки и электрода. Для расширения функционала и автоматизации процесса обработки, станок дополнительно может комплектоваться встроенной поворотной осью С, магазином электродов, пневматическим патроном крепления EROWA/3R -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая дверь рабочей ванны, с автоматическим открытием-закрытием. Мощный насос для быстрого наполнения ванны. Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Параметры рабочей зоны
  • Перемещения по осям XYZ, мм - 1200х600х400
  • Размеры рабочего стола, мм - 1250х800
  • Размер рабочей ванны, мм - 2000х1100х620
  • Максимальный вес обрабатываемой детали, кг - 6000
  • Максимальный вес электрода (на плите с Т пазами) - 80
  • Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг - 50/10/5 (Ось С и ATC опции)
  • Расстояние от стола до торца шпинделя мин-макс, мм - 500-900
  • Максимальный уровень диэлектрика, мм - 450 (авто установка уровня)
Основные технологические параметры обработки
  • Макс. рабочий ток, А - 50 (100 опция)
  • Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин - 500 (750)
  • Минимальный износ электрода, % - 0,1
  • Наилучшая шероховатость, Ra, мкм - 0,2 (с использованием универсальной качественной диэлектрической жидкости без порошка)
  • Обрабатываемые материалы (стандарт) - Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав, титан
  • Материал электрода (стандарт) - Медь, графит, вольфрамо-медный сплав (эльконайт)
Параметры подключения и установки
  • - Установка состоит из трех основных модулей: станок, электрошкаф, диэлектрический агрегат и консоль ЧПУ. Станок устанавливается на 4 опоры, которые входят в комплект поставки. Диэлектрический агрегат и электрошкаф, для удобства обслуживания, имеют колеса со стопорами. Специального фундамента не требуется, достаточно 150-300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
  • Электропитание - 3х400 В +\- 10% переменного тока, 50 Гц
  • Полная подключаемая электрическая мощность, кВА - 13 (22)
  • Влажность в помещении, % - 30÷80
  • Рекомендованные значения для допустимой вибрации пола - максимальная амплитуда 5 мкм при 10 до 20 Гц
  • Оптимальная температура для функционирования оборудования, град. С - 20+/-3,0
  • Температурный диапазон для функционирования оборудования, град. С - 20+/-15,0
  • Скорость движения воздуха в помещении, м /с - максимально 0,5
  • Требования к сжатому воздуху, при установке опций С оси и ATC, бар - 5,5-7,5, расход 45 лит/мин
  • Габаритные размеры установки (ДхШхВ), мм - 3600x3380x3000
  • Вес станка, ориентировочно, кг - 8000
  • Объем диэлектрической жидкости при первичной заправке, л - 1800
Краткое описание основных узлов и агрегатов
  • Система управления
    • Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC)
    • Операционная система - Windows 7
    • Тип пользовательского интерфейса - Графический многоязычный ( в том числе английский и русский)
    • Тип монитора для отображения информации - Цветная сенсорная графическая панель 18,5” LED
    • Жесткий диск, ГБ - 64, SSD
    • Тип интерфейса для подключения съемных носителей - USB/LAN
    • Устройства ввода - Клавиатура, тачскрин
    • Количество управляемых осей - 3 (4 опционально), XYZ- серводвигатели
    • Минимальный шаг осевых подач (мм) - 0,001
    • Интерполяция - линейная, круговая (спиральная, с использованием оси "С")
    • Команды управляющей программы - Стандартные ISO коды
    • Команды позиционирования - Абсолютные/относительные
    • Cкорость перемещений осей XYZ (м/мин) - 0,1-10 (для каждого типа-размера установлено ограничение максимальной скорости для удобного и безопасного использования)
    • Макс скорость отвода электрода (релаксаций) оси Z , м/мин - 15
    • Допуск на точность позиционирования, мм - ≤±0,005 (на всей дистанции рабочего хода)
    • Повторяемость, мм - ≤±0,003
  • Генератор импульсов
    • Тип - ЧПУ управляемый, на базе силовых транзисторов
    • Макс. рабочий ток (А) - 50 (100А-опция)
  • Диэлектрический агрегат
    • Объем резервуара (лит) - 1850
    • Степень фильтрации диэлектрика, мкм - 5
    • Количество фильтров, шт. - 2
    • Рекомендуемый диэлектрик - Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Системы безопасности
  • Рабочая ванна оснащена датчиками уровня диэлектрика и температуры, которые дают команду на остановку обработки в случае падения уровня жидкости ниже установленного и при отклонении температуры диэлектрика выше допустимой.
  • Функция защиты по касанию в случае соударенья при движении по осям.
  • Система пожаротушения (без баллона с углекислотой, дополнительная к основной, которая будет использоваться на месте эксплуатации оборудования: категория помещения В4 с минимальной удельной пожарной нагрузкой (1-180 МДж/м2). Помещение может не считаться пожароопасным, если нагрузка распределена редко, не более 10 м² на участке. Использование диэлектрической жидкости с температурой вспышки свыше 100 град. С, позволяет снизить категорию пожароопасности ).
  • Электронные блокировки не позволяют запустить цикл обработки при открытой рабочей зоне и автоматически останавливают процесс при открытии дверей.
  • Мониторинг процесса обработки и автоматическое прекращающие работы при коротком замыкании или выхода за допустимые параметры, чтобы избежать повреждения электрода и заготовки.
Основные функции системы управления
  • Автоматические измерительные циклы для базирования заготовок и электродов, включая циклы привязки по референсной сфере.
  • Система компенсаций измеренных смещений электрода по осям XYZ
  • Автоматизированная система подготовки управляющих программ обработки (Экспертная система+AUTO2)
  • Оптимизация и адаптация параметров импульса к условиям обработки
  • Контроль тока в зависимости от площади обработки
  • Высокоскоростной отвод электрода, для обработки глубоких и узких пазов и отверстий без промывки
  • Защита от короткого замыкания и возникновения дуги, для обеспечивающее равномерности поверхности и исключения прижогов
  • Комплект орбитальных циклов обработки (2D и 3D) в плоскостях XY, XZ, YZ и круговая или квадратная орбита при векторной обработке
  • Модуль полировки стали и выхаживания твердого сплава
  • Разворот рабочей системы координат и орбитальных движений (G126)
  • Измерение и компенсация смещения при развороте электрода (для одного электрода)
Базовая комплектация
  • Генератор рабочих импульсов на базе силовых транзисторов, 50А -
  • Серводвигатели и привода Panasonic на оси XY - 0,75 кВт, Z -1,5 кВт -
  • Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
  • Линейные направляющие и ШВП производства HIWIN (Тайвань) -
  • Система охлаждения шпиндельного узла с теплообменником -
  • Автоматическая централизованная система смазки -
  • Автоматическая лифтовая дверь рабочей ванны -
  • Насос увеличенной мощности для быстрого наполнения рабочей ванны -
  • Пульт дистанционного управления -
  • LED освещение рабочей зоны -
  • Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
  • Магнитная плита 400х200 мм с низким магнитным полем -
  • Референсные сферы, 2 шт. -
  • Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
  • Экспортная морская упаковка -
  • Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
  • Инструкция по эксплуатации в электронном виде -
Система вытяжки паров и дыма, диэлектрик и инструментальное оснащение, совместимое с EROWA/3R, в базовую комплектацию станка не входят
