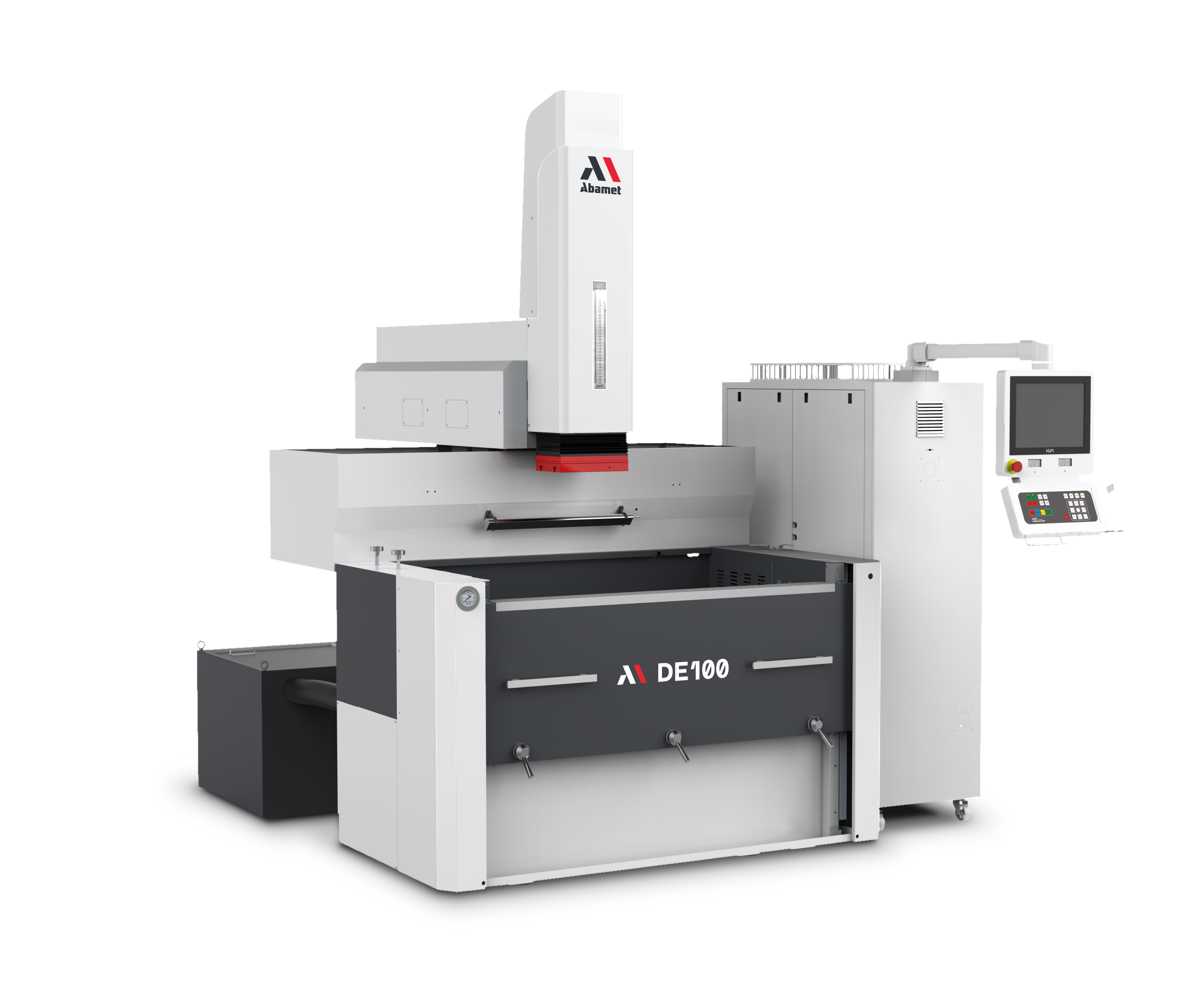

Электроэрозионный прошивной станок c ЧПУ DE100

Электроэрозионный прошивной станок c ЧПУ DE100

DE100Архив

Электроэрозионный прошивной станок c ЧПУ DE100 бренда Abamet.ru, артикул DE100. Цена по запросу, товар в архиве. Основные параметры: автоматический сменщик электродов — 4 или 12 позиций (опционально); максимальный ток — 50 (100) А; максимальный вес электрода — 80 кг.

3 (4)-х координатный станок с ЧПУ, Перемещения по осям XYZ, мм - 1000х500х400 Размеры рабочей ванны, мм - 1800х1050х600 Максимальный вес детали, кг -4000 Максимальный вес электрода, кг - 80
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Автоматический сменщик электродов
4 или 12 позиций (опционально)
Максимальный ток
50 (100) А
Максимальный вес электрода
80 кг
Достижимая шероховатость
Ra 0,2 мкм
Перемещение по оси X,мм
1000
Перемещение по оси Y,мм
500
Перемещение по оси Z,мм
400
Бренд
Abamet.ru
Вид номенклатуры
Копировально-прошивные станки

Технические характеристики

Технические характеристики

Тип обработки
  • Объёмная электроэрозионная прошивка сложных пространственных форм с наложением орбитального движения на вектор перемещения, одновременная 3-х (4) координатная обработка, прошивка глубоких узких пазов, контурная обработка, выхаживание и полировка поверхности. -
Назначение и основные особенности
  • Станок предназначен для изготовления пресс-форм и деталей штампов (объемных матриц, вставок и пуансонов), деталей различного функционального назначения, обработки отверстий, пазов и каналов сложной конфигурации в деталях из различных токопроводящих материалов, в том числе из труднообрабатываемых: инструментальной стали высокой твердости, нержавеющих сталей, твердых сплавов, сплавов алюминия, меди и титана. Станок оборудован мощным генератором импульсов, на базе силовых транзисторов, с цифровым управлением для оптимизации и адаптации параметров импульса к условиям обработки. В базовую комплектацию включены: система высокоскоростного отвода электрода, для обработки глубоких и узких пазов и отверстий без промывки, интеллектуальная экспертная система программирования с базой данных режимов обработки для различных материалов, автоматически циклы привязки заготовки и электрода. Для расширения функционала и автоматизации процесса обработки, станок дополнительно может комплектоваться встроенной поворотной осью С, магазином электродов, пневматическим патроном крепления EROWA/3R -
Конструкция
  • Чугунная литая станина С образной конструкции с подвижным рабочим столом, по основанию станины перемещаются каретки X/Y, по колоне каретка оси Z. Жесткая система линейных призматических направляющих осей X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Сдвижная ручная дверь рабочей ванны. -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y без промежуточных звеньев. Преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Лифтовая дверь рабочей ванны, с ручным открытие/закрытием. -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая дверь рабочей ванны, с автоматическим открытием-закрытием. Мощный насос для быстрого наполнения ванны. Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока (опционально по оси Z плоский линейный двигатель). Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая автоматическая 4-х сторонняя рабочая ванна. Мощный насос для быстрого наполнения ванны. Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Конструкция
  • Станок спроектирован для обработки крупногабаритных деталей c одновременным использованием четырех шпинделей, на каждом из которых установлена подэлектродная плита с Т-образными пазами для закрепления электрода или другой, опциональной системы крепления электрода (маятниковый патрон, патрон EROWA/3R). В центре установки большая рабочая ванна с неподвижным рабочим столом и двумя лифтовыми дверями, с ручным открытием-закрытием. С двух сторон рабочей ванны располагается чугунная (HT300) литая станина, по которой перемещаются две подвижные каретки X/Y, на каретке подвижный шпиндельный узел оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y без промежуточных звеньев. Преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Перемещение каждой кареткой со шпиндельным узлом (оси XYZ), а также управление генератором умпульсов осуществляется собственной систему ЧПУ. Минимальное расстояние между центрами шпиндельных узлов составляет 600 мм, которое контролируется системами ЧПУ. -
Параметры рабочей зоны
  • Перемещения по осям XYZ, мм - 1000х500х400
  • Размеры рабочего стола, мм - 1200х600
  • Размер рабочей ванны, мм - 1800х1050х600
  • Максимальный вес обрабатываемой детали, кг - 4000
  • Максимальный вес электрода (на плите с Т пазами) - 80
  • Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг - 80/10/5 (Ось С и ATC опции)
  • Расстояние от стола до торца шпинделя мин-макс, мм - 485-885
  • Максимальный уровень диэлектрика, мм - 420 (ручная установка уровня)
Основные технологические параметры обработки
  • Макс. рабочий ток, А - 50 (100 опция)
  • Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин - 500 (750)
  • Минимальный износ электрода, % - 0,1
  • Наилучшая шероховатость, Ra, мкм - 0,2 (с использованием универсальной качественной диэлектрической жидкости без порошка)
  • Обрабатываемые материалы (стандарт) - Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав
  • Материал электрода (стандарт) - Медь, графит, вольфрамо-медный сплав (эльконайт)
Параметры подключения и установки
  • - Установка состоит из трех основных модулей: станок, электрошкаф, диэлектрический агрегат и консоль ЧПУ. Станок устанавливается на 6 опор, которые входят в комплект поставки. Диэлектрический агрегат и электрошкаф, для удобства обслуживания, имеют колеса со стопорами. Специального фундамента не требуется, достаточно 150-300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
  • Электропитание - 3х400 В +\- 10% переменного тока, 50 Гц
  • Полная подключаемая электрическая мощность, кВА - 13 (22)
  • Влажность в помещении, % - 30÷80
  • Рекомендованные значения для допустимой вибрации пола - максимальная амплитуда 5 мкм при 10 до 20 Гц
  • Оптимальная температура для функционирования оборудования, град. С - 20+/-3,0
  • Температурный диапазон для функционирования оборудования, град. С - 20+/-15,0
  • Скорость движения воздуха в помещении, м /с - максимально 0,5
  • Требования к сжатому воздуху, при установке опций С оси и ATC, бар - 5,5-7,5, расход 45 лит/мин
  • Габаритные размеры установки (ДхШхВ), мм - 2800x3000x3070
  • Вес станка, ориентировочно, кг - 5000
  • Габаритные размеры станка, мм - 2200х2700х3070
  • Габаритные размеры электрошкафа, мм - 536х1100х1844
  • Габаритные размеры диэлектрического бака, мм - 2200х1200х645
  • Объем диэлектрической жидкости при первичной заправке, л - 1250
Краткое описание основных узлов и агрегатов
  • Система управления
    • Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC)
    • Операционная система - Windows 7
    • Тип пользовательского интерфейса - Графический многоязычный ( в том числе английский и русский)
    • Тип монитора для отображения информации - Цветная сенсорная графическая панель 15” LED
    • Жесткий диск, ГБ - 32, SSD
    • Тип интерфейса для подключения съемных носителей - USB/LAN
    • Устройства ввода - Клавиатура, тачскрин
    • Количество управляемых осей - 3 (4 опционально), серводвигатели
    • Минимальный шаг осевых подач (мм) - 0,001
    • Интерполяция - линейная, круговая (спиральная, с использованием оси "С")
    • Команды управляющей программы - Стандартные ISO коды
    • Команды позиционирования - Абсолютные/относительные
    • Cкорость перемещений осей XYZ (м/мин) - 0,1-10 (для каждого типа-размера установлено ограничение максимальной скорости для удобного и безопасного использования)
    • Макс скорость отвода электрода (релаксаций) оси Z , м/мин - 10
    • Допуск на точность позиционирования, мм - ≤±0,006 (на всей дистанции рабочего хода)
    • Повторяемость, мм - ≤±0,003
  • Генератор импульсов
    • Тип - ЧПУ управляемый, на базе силовых транзисторов
    • Макс. рабочий ток (А) - 50 (100А-опция)
  • Диэлектрический агрегат
    • Объем резервуара (лит) - 1200
    • Степень фильтрации диэлектрика, мкм - 5
    • Количество фильтров, шт. - 2
    • Рекомендуемый диэлектрик - Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Системы безопасности
  • Рабочая ванна оснащена датчиками уровня диэлектрика и температуры, которые дают команду на остановку обработки в случае падения уровня жидкости ниже установленного и при отклонении температуры диэлектрика выше допустимой.
  • Функция защиты по касанию в случае соударенья при движении по осям.
  • Система пожаротушения (без баллона с углекислотой, дополнительная к основной, которая будет использоваться на месте эксплуатации оборудования: категория помещения В4 с минимальной удельной пожарной нагрузкой (1-180 МДж/м2). Помещение может не считаться пожароопасным, если нагрузка распределена редко, не более 10 м² на участке. Использование диэлектрической жидкости с температурой вспышки свыше 100 град. С, позволяет снизить категорию пожароопасности ).
  • Электронные блокировки не позволяют запустить цикл обработки при открытой рабочей зоне и автоматически останавливают процесс при открытии дверей.
  • Мониторинг процесса обработки и автоматическое прекращающие работы при коротком замыкании или выхода за допустимые параметры, чтобы избежать повреждения электрода и заготовки.
Основные функции системы управления
  • Автоматические измерительные циклы для базирования заготовок и электродов, включая циклы привязки по референсной сфере.
  • Система компенсаций измеренных смещений электрода по осям XYZ
  • Автоматизированная система подготовки управляющих программ обработки (Экспертная система+AUTO2)
  • Оптимизация и адаптация параметров импульса к условиям обработки
  • Защита от короткого замыкания и возникновения дуги, для обеспечивающее равномерности поверхности и исключения прижогов
  • Комплект орбитальных циклов обработки (2D и 3D) в плоскостях XY, XZ, YZ и круговая или квадратная орбита при векторной обработке
  • Модуль полировки стали и выхаживания твердого сплава
  • Разворот рабочей системы координат и орбитальных движений (G126)
  • Измерение и компенсация смещения при развороте электрода (для одного электрода)
Базовая комплектация
  • Генератор рабочих импульсов на базе силовых транзисторов, 50А -
  • Серводвигатели и привода Panasonic, оси XY - 1,0 кВт -
  • Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
  • Линейные направляющие и ШВП производства HIWIN (КНР) -
  • Система охлаждения шпиндельного узла с теплообменником -
  • Ручная лифтовая дверь рабочей ванны -
  • Автоматическая лифтовая дверь рабочей ванны -
  • Ручная централизованная система смазки -
  • Пульт дистанционного управления -
  • LED освещение рабочей зоны -
  • Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
  • Магнитная плита 400х200 мм с низким магнитным полем -
  • Референсные сферы, 2 шт. -
  • Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
  • Экспортная морская упаковка -
  • Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
  • Инструкция по эксплуатации в электронном виде -
Планировка станка

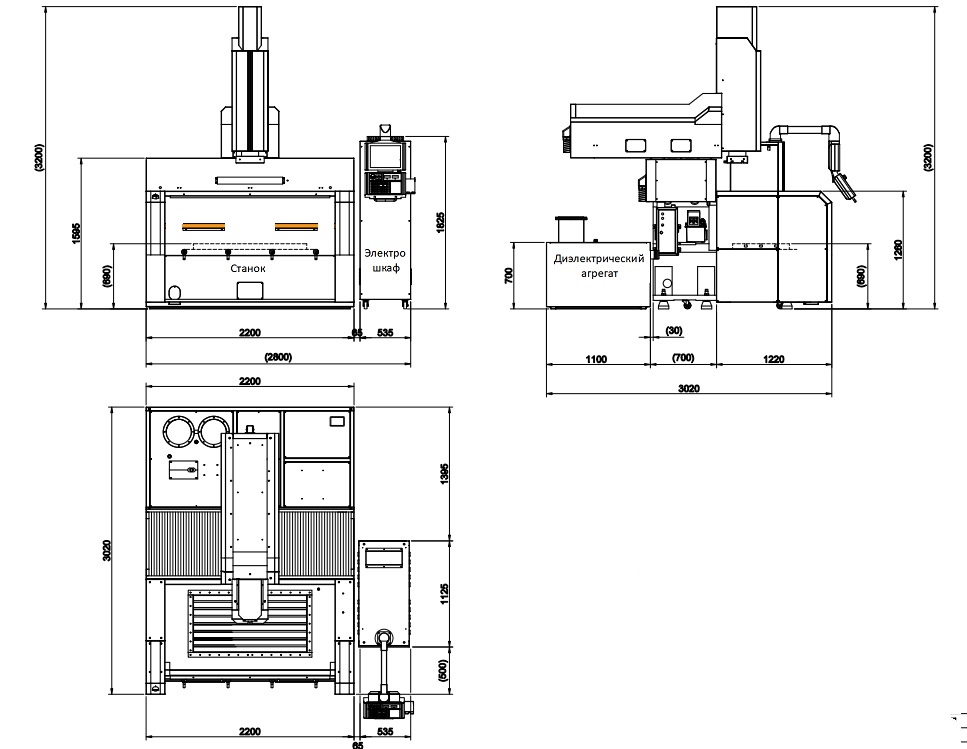

Планировка станка DA100
Планировка станка DA100
Планировка станка DE106
Планировка станка DE106
Планировка станка DE1280-4H
Планировка станка DE1280-4H
Планировка станка DA64SL
Планировка станка DA64SL
Планировка станка DE75
Планировка станка DE75
Система вытяжки паров и дыма, диэлектрик и инструментальное оснащение, совместимое с EROWA/3R, в базовую комплектацию станка не входят
