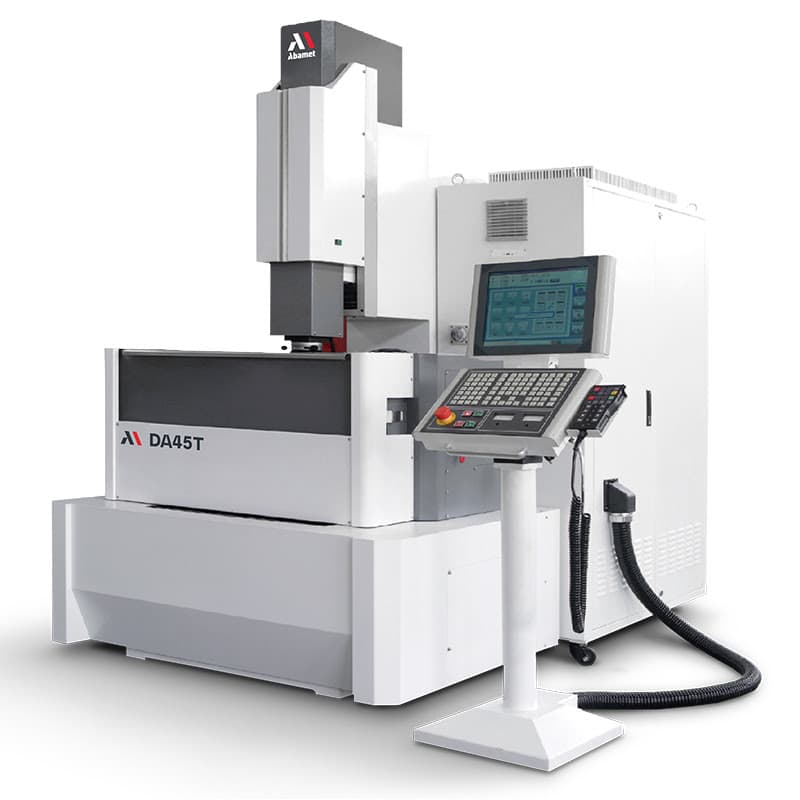

Электроэрозионный прошивной станок DA45T с ЧПУ

Электроэрозионный прошивной станок DA45T с ЧПУ

DA45TАрхив

Электроэрозионный прошивной станок DA45T с ЧПУ бренда Abamet.ru, артикул DA45T. Цена по запросу, товар в архиве. Основные параметры: автоматический сменщик электродов — 4 или 12 позиций (опционально); максимальный ток — 50 (100) А; максимальный вес электрода — 50 кг.

3 (5)-х координатный станок с ЧПУ. Перемещения по осям XYZ, мм - 450х300х300. Размеры рабочей ванны, мм - 900х640х360. Максимальный вес детали, кг - 800. Максимальный вес электрода, кг - 50.
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Автоматический сменщик электродов
4 или 12 позиций (опционально)
Максимальный ток
50 (100) А
Максимальный вес электрода
50 кг
Достижимая шероховатость
Ra 0,2 мкм
Перемещение по оси X,мм
450
Перемещение по оси Y,мм
300
Перемещение по оси Z,мм
300
Размеры рабочего стола
600х400 мм
Дистанция от стола до патрона
300-600 мм
Бренд
Abamet.ru
Вид номенклатуры
Копировально-прошивные станки

Технические характеристики

Технические характеристики

Тип обработки
  • Объёмная электроэрозионная прошивка сложных пространственных форм с наложением орбитального движения на вектор перемещения, одновременная 3-х (4) координатная обработка, прошивка глубоких узких пазов, контурная обработка, выхаживание и полировка поверхности. -
Назначение и основные особенности
  • Станок предназначен для изготовления пресс-форм и деталей штампов (объемных матриц, вставок и пуансонов), деталей различного функционального назначения, обработки отверстий, пазов и каналов сложной конфигурации в деталях из различных токопроводящих материалов, в том числе из труднообрабатываемых: инструментальной стали высокой твердости, нержавеющих сталей, твердых сплавов, сплавов алюминия, меди и титана. Станок оборудован мощным генератором импульсов, на базе силовых транзисторов, с цифровым управлением для оптимизации и адаптации параметров импульса к условиям обработки. В базовую комплектацию включены: система высокоскоростного отвода электрода, для обработки глубоких и узких пазов и отверстий без промывки, интеллектуальная экспертная система программирования с базой данных режимов обработки для различных материалов, автоматически циклы привязки заготовки и электрода. Для расширения функционала и автоматизации процесса обработки, станок дополнительно может комплектоваться встроенной поворотной осью С, магазином электродов, пневматическим патроном крепления EROWA/3R -

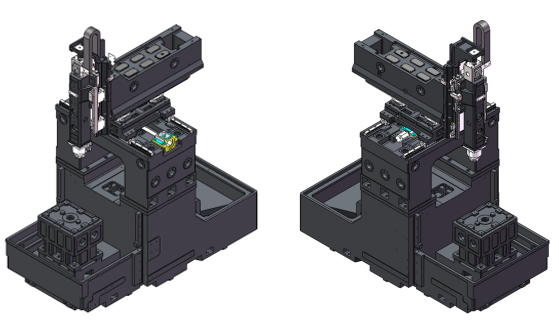

Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y без промежуточных звеньев. Преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Лифтовая дверь рабочей ванны, с ручным открытие/закрытием. -
Конструкция
  • Чугунная литая станина С образной конструкции с подвижным рабочим столом, по основанию станины перемещаются каретки осей X/Y, по колоне каретка оси Z. Жесткая система линейных призматических направляющих осей X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока (опционально по оси Z плоский линейный двигатель). Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая ручная дверь рабочей ванны. Мощный насос для быстрого наполнения ванны. Система контроля температуры станины с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая дверь рабочей ванны, с автоматическим открытием-закрытием. Мощный насос для быстрого наполнения ванны. Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Конструкция
  • Чугунная литая станина с неподвижным рабочим столом, по станине перемещается подвижная каретки X/Y, на каретке подвижная колона оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока (опционально по оси Z плоский линейный двигатель). Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая автоматическая 4-х сторонняя рабочая ванна. Мощный насос для быстрого наполнения ванны. Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Конструкция
  • Станок спроектирован для обработки крупногабаритных деталей c одновременным использованием четырех шпинделей, на каждом из которых установлена подэлектродная плита с Т-образными пазами для закрепления электрода или другой, опциональной системы крепления электрода (маятниковый патрон, патрон EROWA/3R). В центре установки большая рабочая ванна с неподвижным рабочим столом и двумя лифтовыми дверями, с ручным открытием-закрытием. С двух сторон рабочей ванны располагается чугунная (HT300) литая станина, по которой перемещаются две подвижные каретки X/Y, на каретке подвижный шпиндельный узел оси Z. Жесткая система линейных призматических направляющих подвижной каретки X/Y без промежуточных звеньев. Преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока. Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Перемещение каждой кареткой со шпиндельным узлом (оси XYZ), а также управление генератором умпульсов осуществляется собственной систему ЧПУ. Минимальное расстояние между центрами шпиндельных узлов составляет 600 мм, которое контролируется системами ЧПУ. -
Параметры рабочей зоны
  • Перемещения по осям XYZ, мм - 450х300х300
  • Размеры рабочего стола, мм - 600х400 (гранитный)
  • Размер рабочей ванны, мм - 900х640х360
  • Максимальный вес обрабатываемой детали, кг - 800
  • Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг - 50/10/5 (Ось С и ATC опции)
  • Расстояние от стола до торца шпинделя мин-макс, мм - 300-600
  • Максимальный уровень диэлектрика, мм - 240 над плоскостью стола (ручная установка уровня)
Основные технологические параметры обработки
  • Макс. рабочий ток, А - 50 (100 опция)
  • Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин - 500 (800)
  • Минимальный износ электрода, % - 0,1
  • Наилучшая шероховатость, Ra, мкм - 0,15
  • Обрабатываемые материалы (стандарт) - Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав, алюминий,медь
  • Материал электрода (стандарт) - Медь, графит, медь-вольфрам
Параметры подключения и установки
  • - Установка состоит из трех основных модулей: станок, электрошкаф, диэлектрический агрегат и консоль ЧПУ. Станок устанавливается на 4 опоры, которые входят в комплект поставки. Диэлектрический агрегат и электрошкаф, для удобства обслуживания, имеют колеса со стопорами. Специального фундамента не требуется, достаточно 150-300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
  • Электропитание - 3х400 В +\- 10% переменного тока, 50 Гц
  • Полная подключаемая электрическая мощность, кВА - 13 (22)
  • Влажность в помещении, % - 30÷80
  • Рекомендованные значения для допустимой вибрации пола - максимальная амплитуда 5 мкм при 10 до 20 Гц
  • Оптимальная температура для функционирования оборудования, град. С - 20+/-3,0
  • Температурный диапазон для функционирования оборудования, град. С - 20+/-15,0
  • Скорость движения воздуха в помещении, м /с - максимально 0,5
  • Требования к сжатому воздуху, при установке опций С оси и ATC, бар - 5,5-7,5, расход 45 лит/мин
  • Габаритные размеры установки (ДхШхВ), мм - 2100x2100x2500
  • Вес станка, ориентировочно, кг - 3000
  • Габаритные размеры станка, мм - 1400х1430х2500
  • Габаритные размеры электрошкафа, мм - 536х1100х1844
  • Габаритные размеры диэлектрического бака, мм - 1230х1115х1121
  • Объем диэлектрической жидкости при первичной заправке, л - 550
Краткое описание основных узлов и агрегатов
  • Система управления
    • Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC)
    • Операционная система - Windows 7
    • Тип пользовательского интерфейса - Графический многоязычный ( в том числе английский и русский)
    • Тип монитора для отображения информации - Цветная сенсорная графическая панель 15” LED
    • Жесткий диск, ГБ - 32, SSD
    • Тип интерфейса для подключения съемных носителей - USB/LAN
    • Устройства ввода - Клавиатура, тачскрин
    • Количество управляемых осей - 3 (5 опционально), серводвигатели
    • Минимальный шаг осевых подач (мм) - 0,001
    • Интерполяция - линейная, круговая (спиральная, с использованием оси "С")
    • Команды управляющей программы - Стандартные ISO коды
    • Команды позиционирования - Абсолютные/относительные
    • Cкорость перемещений осей XYZ (м/мин) - 0,1-1,8
    • Макс скорость отвода электрода (релаксаций) оси Z , м/мин - 10
    • Допуск на точность позиционирования, мм - ≤±0,006 (на всей дистанции рабочего хода)
    • Повторяемость, мм - ≤±0,003
  • Генератор импульсов
    • Тип - ЧПУ управляемый, на базе силовых транзисторов
    • Макс. рабочий ток (А) - 50 (100А-опция)
  • Диэлектрический агрегат
    • Объем резервуара (лит) - 520
    • Степень фильтрации диэлектрика, мкм - 5
    • Количество фильтров, шт. - 1
    • Рекомендуемый диэлектрик - Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Системы безопасности
  • Рабочая ванна оснащена датчиками уровня диэлектрика и температуры, которые дают команду на остановку обработки в случае падения уровня жидкости ниже установленного и при отклонении температуры диэлектрика выше допустимой.
  • Функция защиты по касанию в случае соударенья при движении по осям.
  • Система пожаротушения (без баллона с углекислотой, дополнительная к основной, которая будет использоваться на месте эксплуатации оборудования: категория помещения В4 с минимальной удельной пожарной нагрузкой (1-180 МДж/м2). Помещение может не считаться пожароопасным, если нагрузка распределена редко, не более 10 м² на участке. Использование диэлектрической жидкости с температурой вспышки свыше 100 град. С, позволяет снизить категорию пожароопасности ).
  • Электронные блокировки не позволяют запустить цикл обработки при открытой рабочей зоне и автоматически останавливают процесс при открытии дверей.
  • Мониторинг процесса обработки и автоматическое прекращающие работы при коротком замыкании или выхода за допустимые параметры, чтобы избежать повреждения электрода и заготовки.
Основные функции системы управления
  • Автоматические измерительные циклы для базирования заготовок и электродов, включая циклы привязки по референсной сфере.
  • Система компенсаций измеренных смещений электрода по осям XYZ
  • Автоматизированная система подготовки управляющих программ обработки (Экспертная система+AUTO2)
  • Оптимизация и адаптация параметров импульса к условиям обработки
  • Контроль тока в зависимости от площади обработки
  • Высокоскоростной отвод электрода, для обработки глубоких и узких пазов и отверстий без промывки
  • Защита от короткого замыкания и возникновения дуги, для обеспечивающее равномерности поверхности и исключения прижогов
  • Комплект орбитальных циклов обработки (2D и 3D) в плоскостях XY, XZ, YZ и круговая или квадратная орбита при векторной обработке
  • Модуль полировки стали и выхаживания твердого сплава
  • Разворот рабочей системы координат и орбитальных движений (G126)
  • Измерение и компенсация смещения при развороте электрода (для одного электрода)
Базовая комплектация
  • Генератор рабочих импульсов на базе силовых транзисторов, 50А -
  • Серводвигатели и привода Panasonic, оси XY - 1,0 кВт -
  • Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
  • Линейные направляющие и ШВП производства HIWIN (Тайвань) -
  • Система охлаждения шпиндельного узла с теплообменником -
  • Компрессорный агрегат охлаждения диэлектрика -
  • Автоматическая централизованная система смазки -
  • Ручная лифтовая дверь рабочей ванны -
  • Автоматическая лифтовая дверь рабочей ванны -
  • Насос увеличенной мощности для быстрого наполнения рабочей ванны -
  • Пульт дистанционного управления -
  • LED освещение рабочей зоны -
  • Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
  • Магнитная плита 400х200 мм с низким магнитным полем -
  • Референсные сферы, 2 шт. -
  • Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
  • Экспортная морская упаковка -
  • Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
  • Инструкция по эксплуатации в электронном виде -
Планировка станка

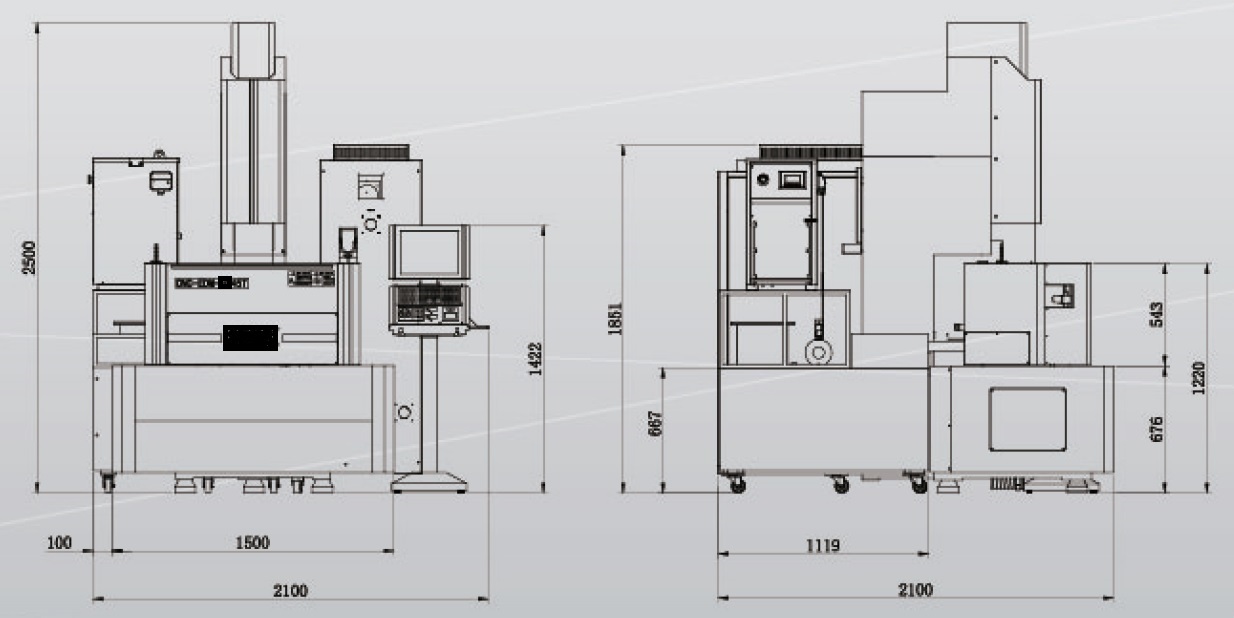

Планировка станка DA45T
Планировка станка DA45T

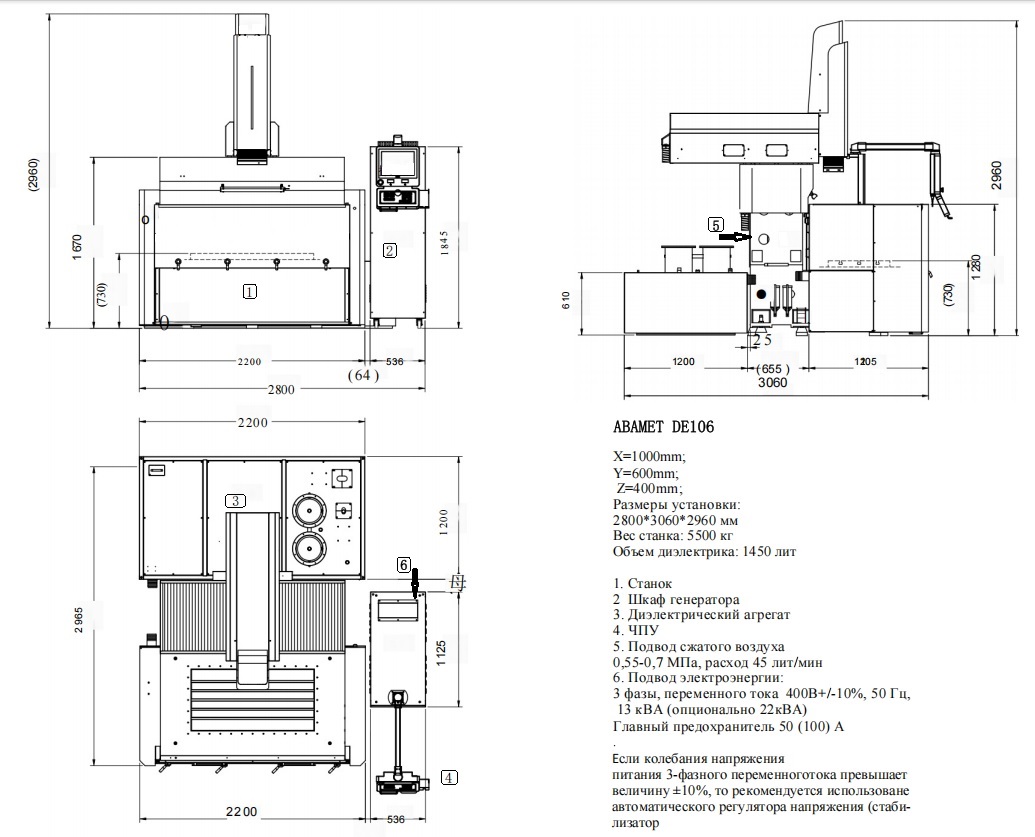

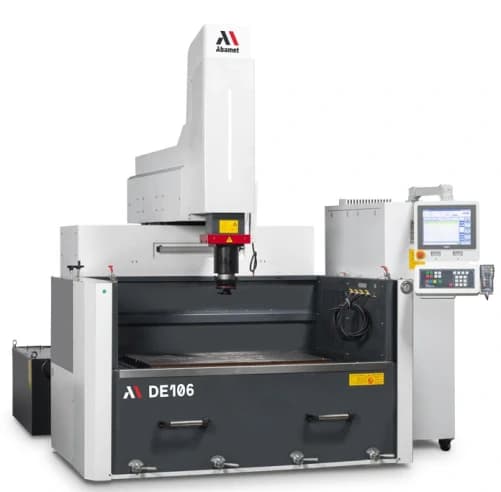

Планировка станка DE106
Планировка станка DE106
Планировка станка DE1280-4H
Планировка станка DE1280-4H
Планировка станка DA64SL
Планировка станка DA64SL

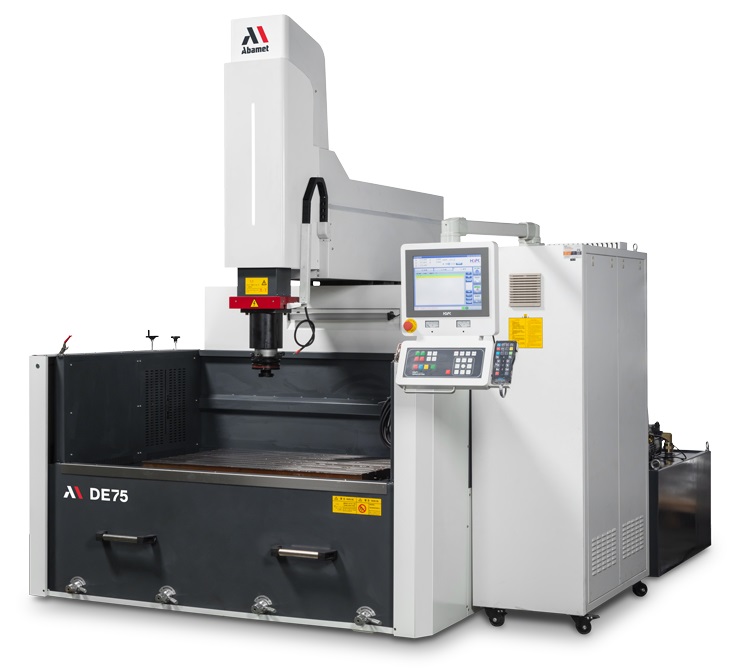

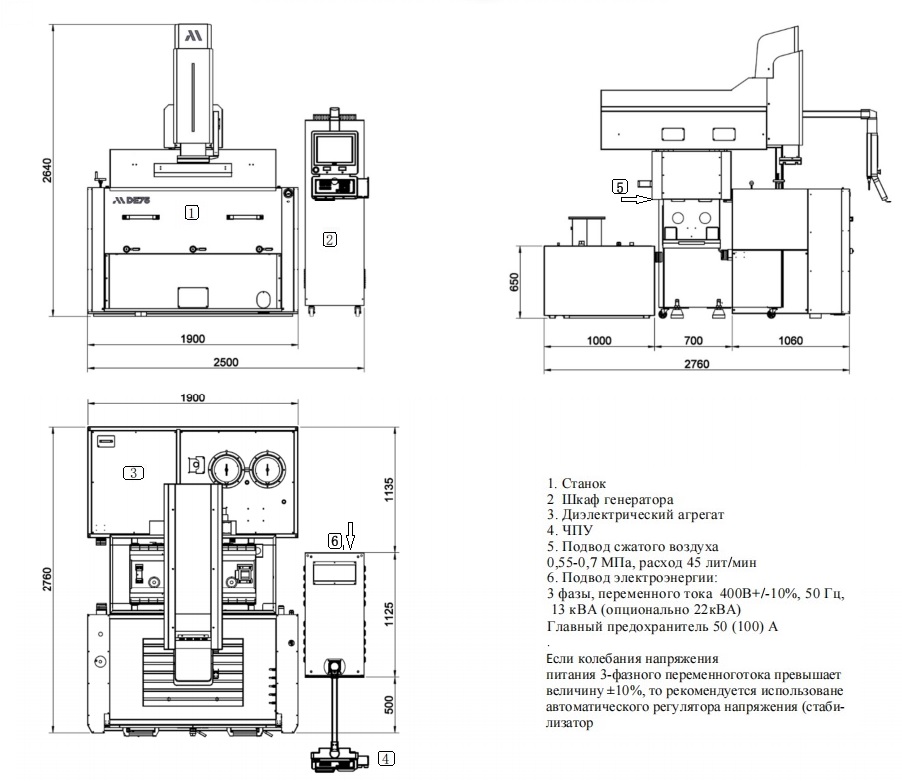

Планировка станка DE75
Планировка станка DE75
Система вытяжки паров и дыма, диэлектрик и инструментальное оснащение, совместимое с EROWA/3R, в базовую комплектацию станка не входят
