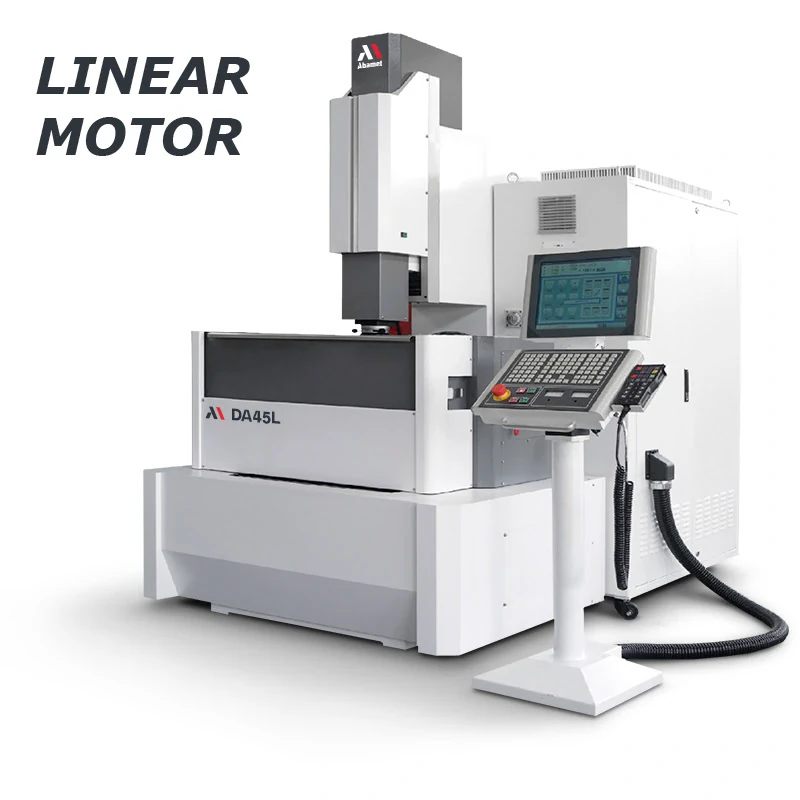

Электроэрозионный прошивной станок c ЧПУ DA45L

Электроэрозионный прошивной станок c ЧПУ DA45L

DA45LОжидается

Электроэрозионный прошивной станок c ЧПУ DA45L бренда Abamet.ru, артикул DA45L. Цена — от 204 644,08 BYN с НДС, поступление ожидается. Основные параметры: автоматический сменщик электродов — Опция 4 позиций; максимальный ток — 50 (100) А; ход по осям X/Y/Z, мм — 450 / 300 / 300.

3 (5)-х координатный станок с ЧПУ. Перемещения по осям XYZ, мм - 450х300х300; Размеры рабочей ванны, мм - 900х640х360; Максимальный вес детали, кг - 800; Максимальный вес электрода, кг - 50.
От 204 644,08 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 456 923,09 CN¥ по курсу на 19.11.2026

  • 1 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад №2

    26.11.2026 - Ориентировочная дата поступления на склад

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Автоматический сменщик электродов
Опция 4 позиций
Максимальный ток
50 (100) А
Ход по осям X/Y/Z, мм
450 / 300 / 300
Максимальный вес электрода
50 кг
Достижимая шероховатость
Ra 0,1-0,15 мкм
Перемещение по оси X,мм
450
Перемещение по оси Y,мм
300
Перемещение по оси Z,мм
300
Размеры рабочего стола
600х400 мм
Дистанция от стола до патрона
300-600 мм
Бренд
Abamet.ru
Вид номенклатуры
Копировально-прошивные станки

Технические характеристики

Технические характеристики

Тип обработки
  • Объёмная электроэрозионная прошивка сложных пространственных форм с наложением орбитального движения на вектор перемещения, одновременная 3-х (4) координатная обработка, прошивка глубоких узких пазов, контурная обработка, выхаживание и полировка поверхности. -
Назначение и основные особенности
  • Станок предназначен для изготовления пресс-форм и деталей штампов (объемных матриц, вставок и пуансонов), деталей различного функционального назначения, обработки отверстий, пазов и каналов сложной конфигурации в деталях из различных токопроводящих материалов, в том числе из труднообрабатываемых: инструментальной стали высокой твердости, нержавеющих сталей, твердых сплавов, сплавов алюминия, меди и титана. Станок оборудован мощным генератором импульсов, на базе силовых транзисторов, с цифровым управлением для оптимизации и адаптации параметров импульса к условиям обработки. В базовую комплектацию включены: система высокоскоростного отвода электрода, для обработки глубоких и узких пазов и отверстий без промывки, интеллектуальная экспертная система программирования с базой данных режимов обработки для различных материалов, автоматически циклы привязки заготовки и электрода. Для расширения функционала и автоматизации процесса обработки, станок дополнительно может комплектоваться встроенной поворотной осью С, магазином электродов, пневматическим патроном крепления EROWA/3R -
Конструкция
  • Чугунная литая станина С образной конструкции с подвижным рабочим столом, по основанию станины перемещаются каретки осей X/Y, по колоне каретка оси Z. Жесткая система линейных призматических направляющих осей X/Y/Z без промежуточных звеньев. По осям XYZ преднатянутые ШВП с непосредственной передачей момента от серводвигателей переменного тока (опционально по оси Z плоский линейный двигатель). Лазерная калибровка по осям X/Y/Z. Централизованная автоматическая система смазки. Лифтовая ручная дверь рабочей ванны. Мощный насос для быстрого наполнения ванны. Система контроля температуры станины с компрессорным агрегатом охлаждения диэлектрической жидкости. -
Параметры рабочей зоны
  • Перемещения по осям XYZ, мм - 450х300х300
  • Размеры рабочего стола, мм - 600х400 (гранитный, с тремя Т12 мм пазами)
  • Размер рабочей ванны, мм - 900х620х360
  • Максимальный вес обрабатываемой детали, кг - 800
  • Максимальный вес электрода (на плите с Т пазами) - 50
  • Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг - 50/10/5 (Ось С и ATC опции)
  • Расстояние от стола до торца шпинделя мин-макс, мм - 290-590 (с опцией оси "С" EROWA: 90-390)
  • Максимальный уровень диэлектрика, мм - 240 (ручная установка уровня)
Основные технологические параметры обработки
  • Макс. рабочий ток, А - 50 (100 опция)
  • Максимальная скорость съема (Графит-сталь, с принудительной промывкой), мм3/мин - 500 (750)
  • Минимальный износ электрода, % - 0,1
  • Наилучшая шероховатость, Ra, мкм - 0,15
  • Точность, достигаемая на детали, мкм - +/-0,003
  • Обрабатываемые материалы (стандарт) - Сталь (конструкционная, инструментальная, нержавеющая), твердый сплав, сплавы алюминия и меди
  • Материал электрода (стандарт) - Медь, графит, вольфрамо-медный сплав (эльконайт)
Параметры подключения и установки
  • - Установка состоит из трех основных модулей: станок, электрошкаф, диэлектрический агрегат и консоль ЧПУ. Станок устанавливается на 4 опоры, которые входят в комплект поставки. Диэлектрический агрегат и электрошкаф, для удобства обслуживания, имеют колеса со стопорами. Специального фундамента не требуется, достаточно 150-300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
  • Электропитание - 3х400 В +\- 10% переменного тока, 50 Гц
  • Полная подключаемая электрическая мощность, кВА - 13 (22)
  • Влажность в помещении, % - 30÷80
  • Рекомендованные значения для допустимой вибрации пола - максимальная амплитуда 5 мкм при 10 до 20 Гц
  • Оптимальная температура для функционирования оборудования, град. С - 20+/-3,0
  • Температурный диапазон для функционирования оборудования, град. С - 20+/-15,0
  • Скорость движения воздуха в помещении, м /с - максимально 0,5
  • Требования к сжатому воздуху, при установке опций С оси и ATC, бар - 5,0-6,5 (макс. расход 100 л/мин)
  • Габаритные размеры установки (ДхШхВ), мм - 1900x2150x2500
  • Вес станка, ориентировочно, кг - 2500
  • Габаритные размеры станка, мм - 1430х1430х2500
  • Габаритные размеры электрошкафа, мм - 1635х536х1844
  • Габаритные размеры диэлектрического бака, мм - 1230х1115х1121
  • Объем диэлектрической жидкости при первичной заправке, л - 470
Краткое описание основных узлов и агрегатов
  • Система управления
    • Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC)
    • Операционная система - Windows 7
    • Тип пользовательского интерфейса - Графический многоязычный ( в том числе английский и русский)
    • Тип монитора для отображения информации - Цветная сенсорная графическая панель 18,5” LED
    • Жесткий диск, ГБ - 64 SSD
    • Тип интерфейса для подключения съемных носителей - USB/LAN
    • Устройства ввода - Клавиатура, тачскрин
    • Количество управляемых осей - 3 (4 опционально), линейный и серводвигатели
    • Минимальный шаг осевых подач (мм) - 0,001
    • Интерполяция - линейная, круговая (спиральная, с использованием оси "С")
    • Команды управляющей программы - Стандартные ISO коды
    • Команды позиционирования - Абсолютные/относительные
    • Cкорость перемещений осей XYZ (м/мин) - 0,1-10 (для каждого типа-размера установлено ограничение максимальной скорости для удобного и безопасного использования)
    • Макс скорость отвода электрода (релаксаций) оси Z , м/мин - 15
    • Допуск на точность позиционирования, мм - ≤±0,004 (на всей дистанции рабочего хода)
    • Повторяемость, мм - ≤±0,002
  • Генератор импульсов
    • Тип - ЧПУ управляемый, на базе силовых транзисторов
    • Макс. рабочий ток (А) - 50 (100А-опция)
  • Диэлектрический агрегат
    • Объем резервуара (лит) - 450
    • Степень фильтрации диэлектрика, мкм - 5
    • Количество фильтров, шт. - 1
    • Рекомендуемый диэлектрик - Advacut E2/D2, Blasospark GT 250(Blaser), IonoPlus(Oel-Held)
Системы безопасности
  • Рабочая ванна оснащена датчиками уровня диэлектрика и температуры, которые дают команду на остановку обработки в случае падения уровня жидкости ниже установленного и при отклонении температуры диэлектрика выше допустимой.
  • Функция защиты по касанию в случае соударенья при движении по осям.
  • Система пожаротушения (без баллона с углекислотой, дополнительная к основной, которая будет использоваться на месте эксплуатации оборудования: категория помещения В4 с минимальной удельной пожарной нагрузкой (1-180 МДж/м2). Помещение может не считаться пожароопасным, если нагрузка распределена редко, не более 10 м² на участке. Использование диэлектрической жидкости с температурой вспышки свыше 100 град. С, позволяет снизить категорию пожароопасности ).
  • Электронные блокировки не позволяют запустить цикл обработки при открытой рабочей зоне и автоматически останавливают процесс при открытии дверей.
  • Мониторинг процесса обработки и автоматическое прекращающие работы при коротком замыкании или выхода за допустимые параметры, чтобы избежать повреждения электрода и заготовки.
Основные функции системы управления
  • Автоматические измерительные циклы для базирования заготовок и электродов, включая циклы привязки по референсной сфере.
  • Система компенсаций измеренных смещений электрода по осям XYZ
  • Автоматизированная система подготовки управляющих программ обработки (Экспертная система+AUTO2)
  • Оптимизация и адаптация параметров импульса к условиям обработки
  • Контроль тока в зависимости от площади обработки
  • Высокоскоростной отвод электрода, для обработки глубоких и узких пазов и отверстий без промывки
  • Защита от короткого замыкания и возникновения дуги, для обеспечивающее равномерности поверхности и исключения прижогов
  • Комплект орбитальных циклов обработки (2D и 3D) в плоскостях XY, XZ, YZ и круговая или квадратная орбита при векторной обработке
  • Модуль полировки стали и выхаживания твердого сплава
  • Разворот рабочей системы координат и орбитальных движений (G126)
  • Измерение и компенсация смещения при развороте электрода (для одного электрода)
Базовая комплектация
  • Генератор рабочих импульсов на базе силовых транзисторов, 50А -
  • Серводвигатели и привода Panasonic на оси XY - 0,75 кВт, Z -1,5 кВт -
  • Диэлектрический агрегат с системой фильтрации, насосами прокачки, циркуляции и наполнения рабочей ванны -
  • Линейные направляющие и ШВП производства HIWIN (Тайвань) -
  • Система охлаждения шпиндельного узла с теплообменником -
  • Интегрированный компрессорный агрегат охлаждения (номинальная мощность охлаждения 5,2 кВт, хладогент R407), поддерживает стабильность температуры диэлектрической жидкости ±1 °C (соответствует ISO 14159). Двухконтурная система температурной синхронизации станины станка и шпинделя оси Z -
  • Автоматическая централизованная система смазки -
  • Ручная лифтовая дверь рабочей ванны -
  • Насос увеличенной мощности для быстрого наполнения рабочей ванны -
  • Пульт дистанционного управления -
  • LED освещение рабочей зоны -
  • Ручной регулируемый патрон зажима электродов (патрон крепления EROWA или 3R -опции) с трехкулачковым патроном -
  • Магнитная плита 400х200 мм с низким магнитным полем -
  • Референсные сферы, 2 шт. -
  • Индикация состояния станка (cветодиодное, 3 цвета, на крышке оси Z) -
  • Экспортная морская упаковка -
  • Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежной оснастки (прихваты, винты, упоры), комплект принадлежностей для организации прокачки (магнитные держатели и гибкие патрубки), фильтры очитски диэлектрика, опоры станка -
  • Инструкция по эксплуатации в электронном виде -
Планировка станка

Планировка станка DA45T
Планировка станка DA45T
Система вытяжки паров и дыма, диэлектрик и инструментальное оснащение, совместимое с EROWA/3R, в базовую комплектацию станка не входят

Ожидается поставка

DA45L,CAxisCN,ChuckER,ATC4T,LDSZ,CoolerCN,AutoLub
DA45L,CAxisCN,ChuckER,ATC4T,LDSZ,CoolerCN,AutoLub
  • - Электроэрозионный прошивной станок c ЧПУ DA45L (1)
  • - Встроенная поворотная ось C (1)
  • - Патрон крепления электродов EROWA (аналог) (1)
  • - Автосменщик электродов на 4 позиций (1)
  • - Линейный двигатель (ось Z) (1)
  • - Агрегат охлаждения диэлектрика (1)
  • - Автоматическая централизованная смазка (1)

294 925,04 BYN Цена с НДС

- Ориентировочная дата поступления на склад
