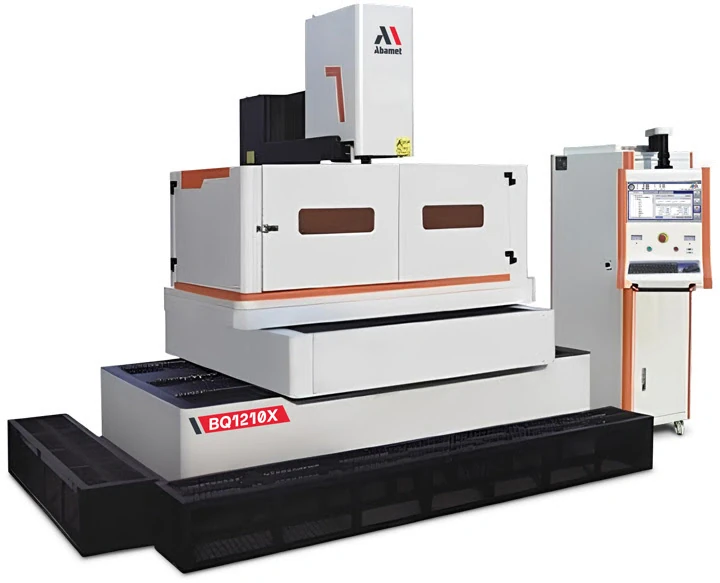

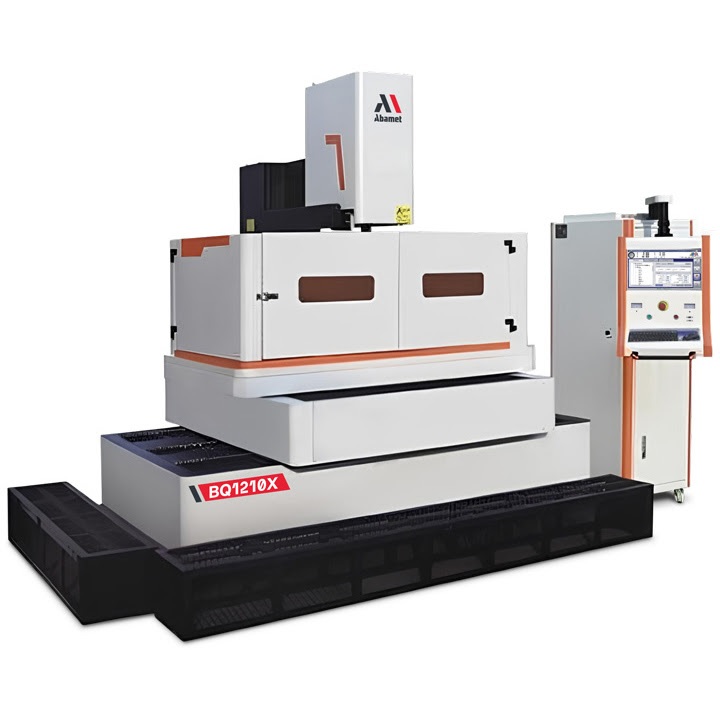

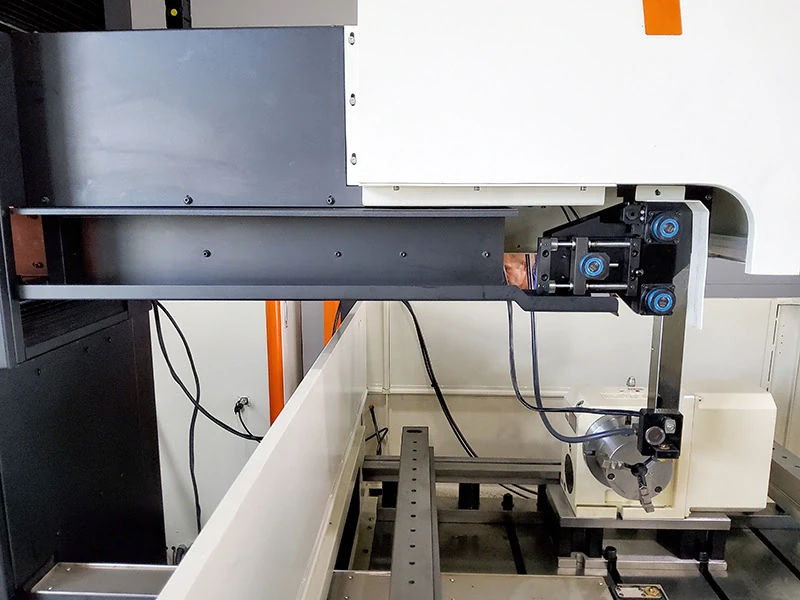

Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ1210X

Name: Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ1210X
Brand: Abamet.ru
SKU: BQ1210X
Price: 308631.64 BYN
Availability: BackOrder

BQ1210XПод заказ

Электроэрозионный проволочно-вырезной станок с молибденовой проволокой BQ1210X бренда Abamet.ru, артикул BQ1210X. Цена — от 308 631,64 BYN с НДС, под заказ. Основные параметры: технология обработки — Водяная струйная (молибденовая); ход по осям X/Y/Z, мм — 1200 / 1000 / 480; перемещение по оси X,мм — 1200.

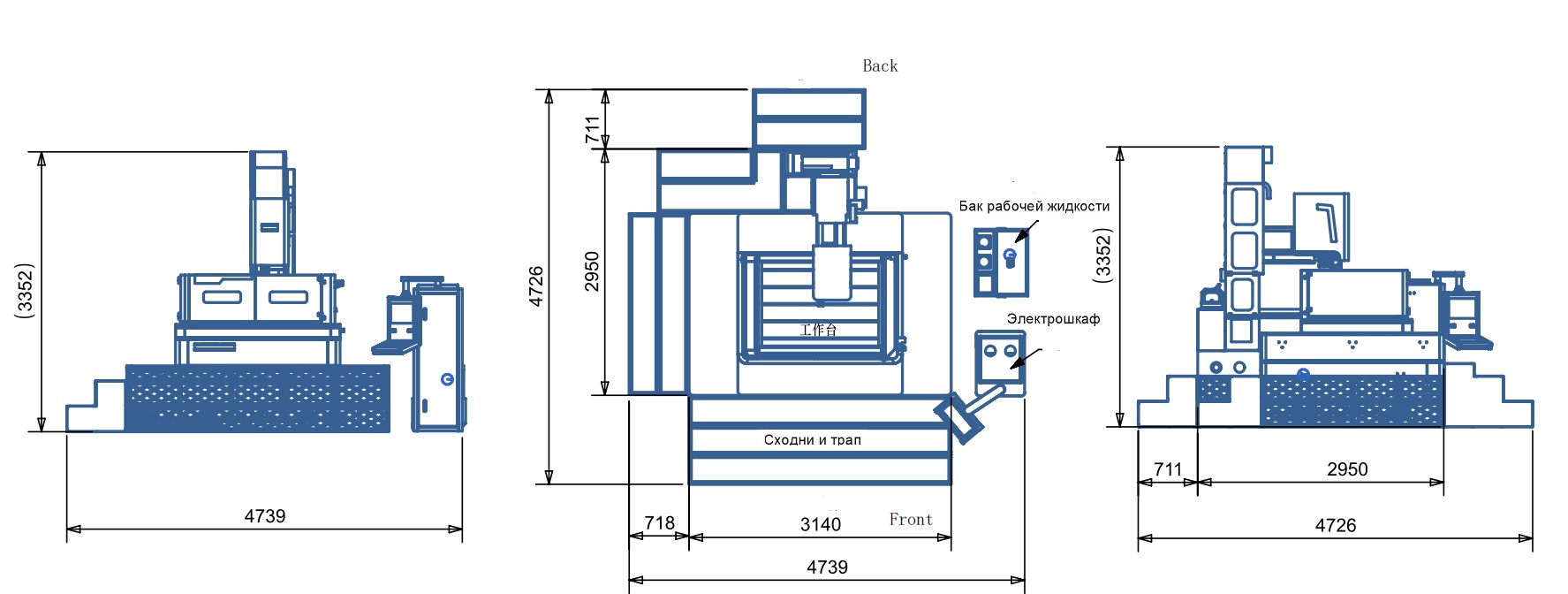

Электроэрозионный проволочно-вырезной станок с ЧПУ cо струйной промывкой и многократно используемой молибденовой проволокой для обработки больших деталей. Максимальные размеры заготовки - 1800x1200х500 мм. Максимальный вес заготовки - 2800 кг. Перемещения по осям X/Y/Z - 1200x1000х420 мм. Размеры рабочего стола 1640×1100 мм. Диаметры используемой проволоки - 0,1-0,2 мм (стандарт 0,18 мм), 5-осевое управление. На осях XYUV используются серводвигатели, на оси Z гибридный электродвигатель. В комплект поставки включены сходни и трап по периметру станка для удобства обслуживания. Габаритный размер упаковки станка 3250x3100x3400 мм.

От 308 631,64 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 686 215,38 CN¥ по курсу на 13.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Технология обработки: Водяная струйная (молибденовая)
Ход по осям X/Y/Z, мм: 1200 / 1000 / 480
Перемещение по оси X,мм: 1200
Перемещение по оси Y,мм: 1000
Перемещение по оси Z,мм: 380
Достижимая шероховатость: Ra 0,7-1,4 мкм
Диаметры используемой проволоки: 0,1-0,2 мм
Максимальная высота обработки, мм: 800
Бренд: Abamet.ru
Вид номенклатуры: Проволочно-вырезные станки

Технические характеристики

Тип обработки

4-х координатная проволочная вырезка электропроводных материалов с применением струйной промывки и с многократно используемой молибденовой проволокой (управляемая реверсивная подача) -

Конструкция и особенности

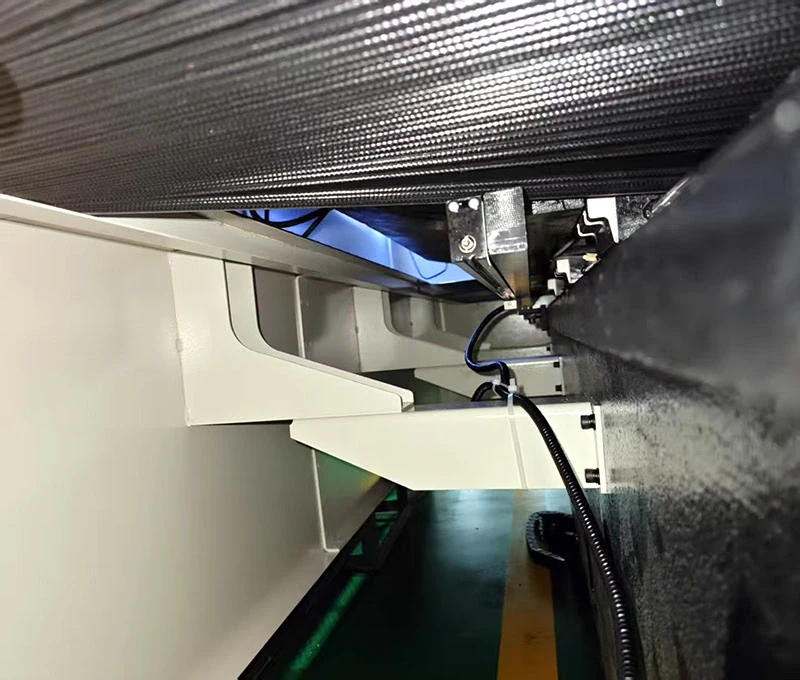

Компактная конструкция с симметричной, термически сбалансированной массивной коробчатой станиной с ребрами жесткости из высокопрочного чугуна HT300. Отдельно стоящий шкаф генератора, ЧПУ и электроавтоматики. Линейные направляющие и ШВП производства HIWIN/PMI. Прямой привод по осям XYVU. На осях XY серводвигатели переменного тока Mitsubishi/Panasonic, на осях UVZ –HCFA и абсолютные датчики контроля положения. Обработка станин и корпусных деталей на собственной производственной площадке с использованием оборудования ведущих мировых лидеров. Лазерная калибровка. Система автоматической смазки ШВП и направляющих осей XY. Все подвижные части закрыты и маркированы предупредительными обозначениями. -

Параметры рабочей зоны

Максимальный размер заготовки (мм) - 1800×1200
Максимальная толщина резания (мм) - 500 (Опция 800)
Максимальный вес заготовки (кг) - 2800
Размер рабочего стола (мм) , резьба под винты крепления М10 - 1640×1100
X/Y/Z перемещение (мм) - 1200×1000x420 (Опционально: 420+300 мм моторизованное перемещение верхней консоли узла ZUV)
U/V перемещение (мм) - 80x80
Макс. угол наклона проволоки (град/высота) - +/- 20/100
Макс. обрабатываемый угол конуса (град/высота) - +/-15/150 (технологические ограничения из-за высокой жесткости проволоки)

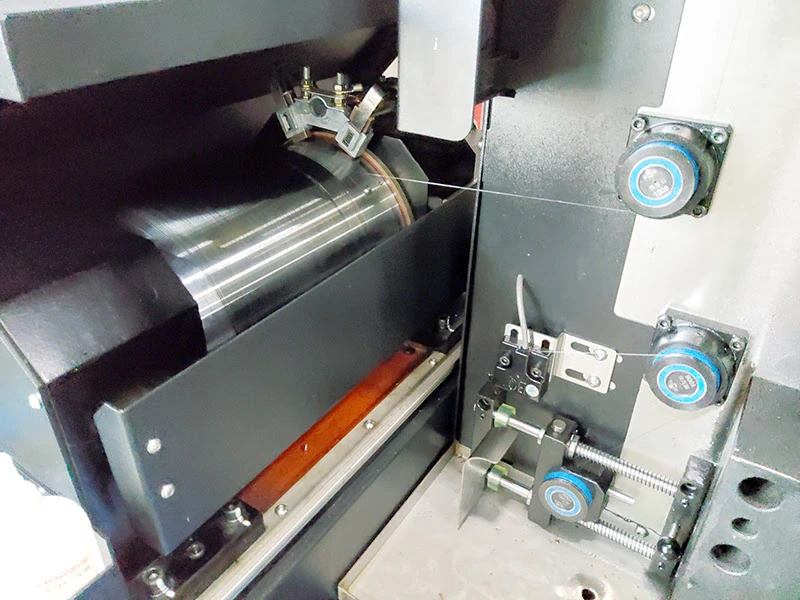

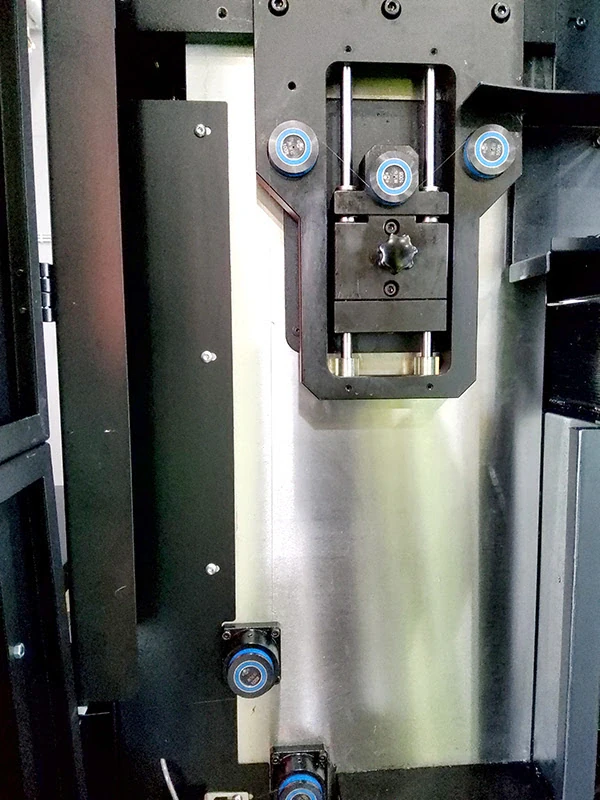

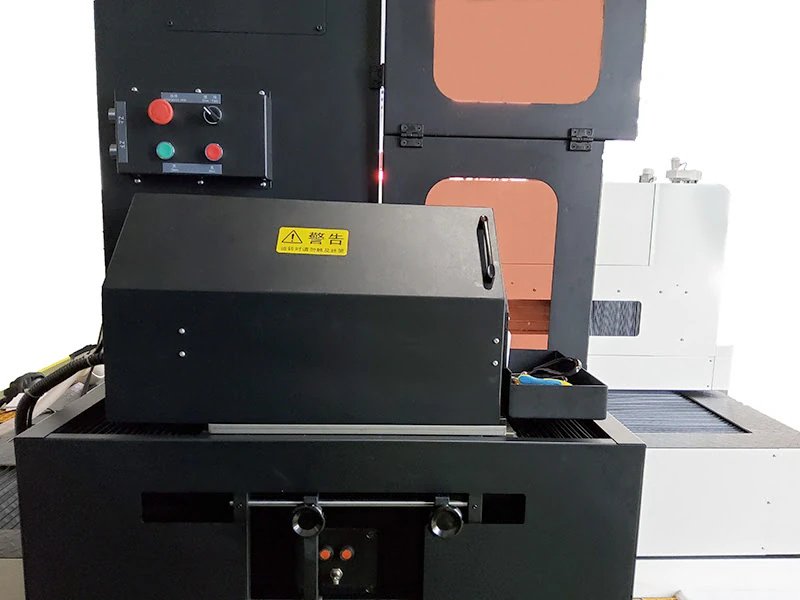

Основные параметры системы перемотки проволоки

Используемый диаметр проволоки (мм) - 0,1-0,2 (0,18-стандарт)
Скорость перемотки проволоки м/с - 1-11,4 (серводвигатель)
Макс. длина проволоки на барабане (м) - 350
Контроль натяжения проволоки - Два пружинных натяжителя

Основные технологические параметры обработки

Максимальная скорость резания (мм2/мин) - 280-300
Оптимальная скорость резания при многопроходной обработке (мм2/час) - 9000-11000
Достижимая шероховатость поверхности (Ra мкм) - менее 0,7
Достижимая точность обработки :сталь, Н=30-40 мм, шестигранник 20 мм, (мм) - ≤±0,005
Достижимая точность угловой обработки: Н=40 мм, 5 град (мм) - ≤±0,01
Износ проволоки: при обработке 500000 мм2 стали Н=40 мм, (мм) - 0,01
Допуск на точность позиционирования, мм - ≤±0,006
Повторяемость, мм - ≤±0,003

Генератор импульсов

Тип - ЧПУ управляемый, антиэлектролизный
Макс. рабочий ток (А) - 10

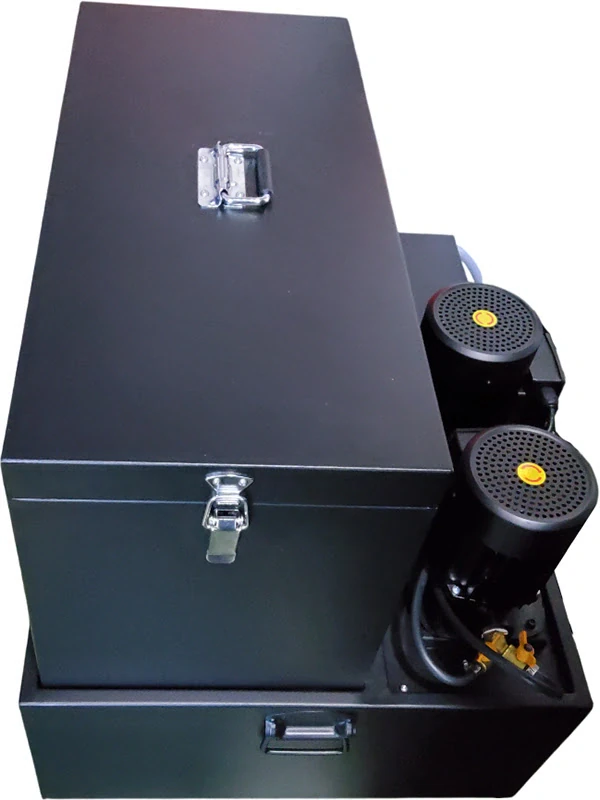

Бак рабочей жидкости

Объем резервуара (лит) - 150
Количество насосов - 2 (фильтрации и циркуляции)
Система фильтрации - Предварительная фильтрация с использованием сетки и магнитного сепаратора, основная фильтрация с использованием двух фильтров ACFH42 (300x59x500мм) или ACF23D с БРС. Фильтрация 5-6 мкм. Рекомендуемый концентрат для приготовления рабочей жидкости - DIC-206 (многопроходная обработка)

Основные параметры системы управления

Тип управления - BAOI, двух процессорная конфигурация DSP/X86, процессор Intel® Core™ i5. Интерактивный интерфейс с отслеживанием и предотвращением ошибок. Основные электрические компоненты производства Schneider, Panasonic. Используемые языки: русский, английский, китайский

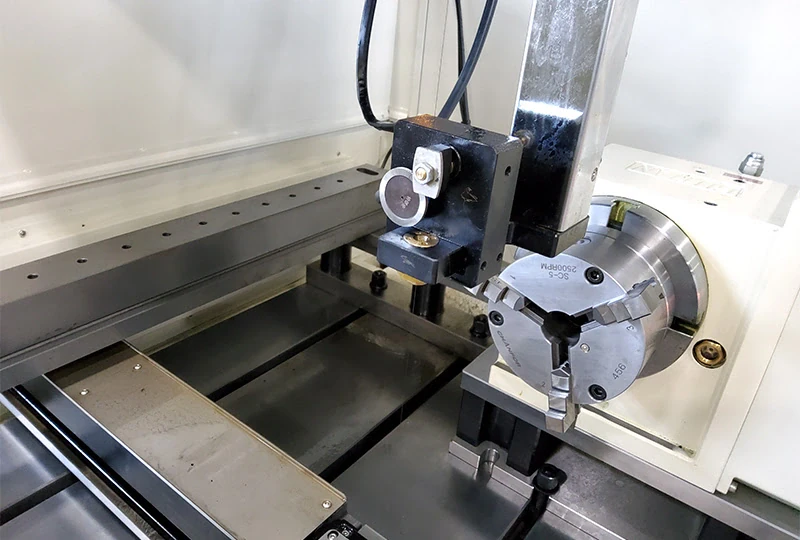

Количество управляемых осей - 5 осей. 4-х осевое XYUV одновременное управление при обработке. Ось Z используется для наладки и настройки. Управление индексацией поворотной оси стандартная функция. На осях XYUV используются серводвигатели, на оси Z гибридный электродвигатель.
Управление барабаном перемотки проволоки - Сервопривод
Монитор для отражения информации - LCD 21,5”
Операционная система - Windows 10
Жесткий диск - 64 ГБ SSD
Объем памяти для хранения программ - 4ГБ
Тип интерфейса для подключения съемных носителей - USB
Интерфейс для подключения станка в локальную сеть - Fast Ethernet 10/100
Устройства ввода - Клавиатура, оптическая мышь
Интерполяция - линейная, круговая
Минимальный шаг осевых подач (мм) - 0,001
Максимальная скорость рабочих перемещений осей XY (м/мин) - 1,2

Основные функции системы управления

Автоматические циклы базирования: поиск центра, кромки. Полуавтоматические: поиск угла разворота,центра габарита заготовки, угла заготовки и выставление вертикальности проволоки..
4-х осевая и разноконтурная обработка, автоматический расчет угловых параметров от положения оси Z, функция корректировки угловых параметров
Автоматическая компенсация радиуса проволоки с возможностью коррекции на износ во время обработки
Абсолютная система контроля положения по осям XYUV
Зеркальная обработка, масштабирование и вращение
Автотехнолог с базой данных
САM система Twincad. Загрузка моделей в формате DXF, WRK, DWG, наложение технологии обработки и генерация управляющей программы (недоступно для станков с опцией автозаправки проволоки AWTBQ)
ПО для создания технологии обработки и генерации управляющей программы на ПК с использованием готовой геометрии в формате DXF
Графическая симуляция управляющей программы, 2D и 3D графика
Вызов подпрограмм, запуск управляющей программы с указанного кадра
Графическое отслеживание обработки в реальном времени
Автовозврат в исходную точку, а также в запомненную точку с функцией ухода от контакта
Защита от обрывов проволоки, регулировка скорости подачи проволоки
Автоматическое отключение станка при завершении обработки
Авторестарт с сохранением текущих параметров и продолжения обработки после восстановления питания
Подготовка станка для работы с удаленным контролем и мониторингом состояния станка
Компенсация шаговой ошибки и люфтов

Стандартная комплектация

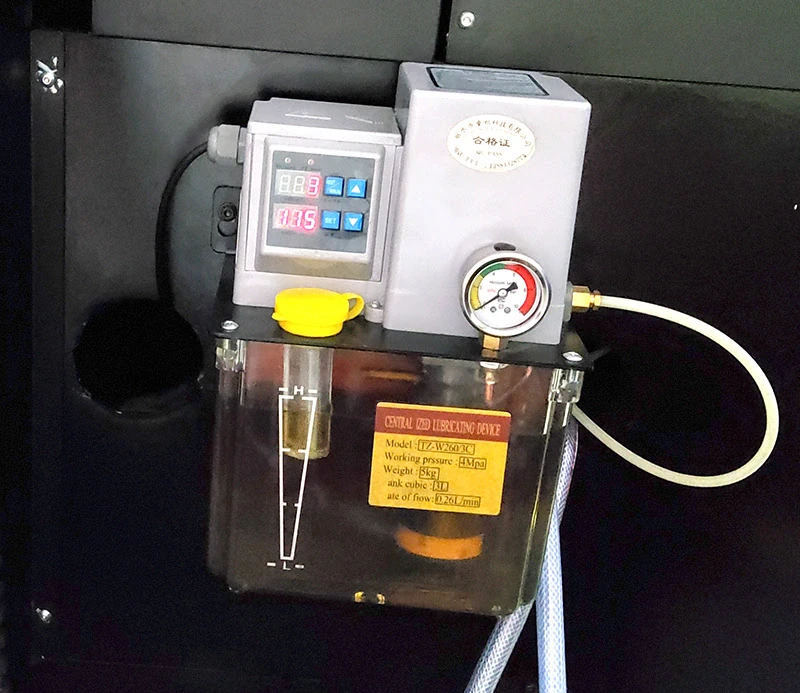

В комплект поставки включено: пульт дистанционного управления, автоматическая смазка ШВП и направляющих осей XY, светодиодное освещение рабочей зоны, лампа освещения зоны обслуживания проволочного барабана, опоры станка , нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой для проволоки диаметром 0,18 мм, набор инструмента для обслуживания, два фильтра, намотка проволоки для выполнения ПНР, документация по обслуживанию на русском языке, протокол геометрической точности. -

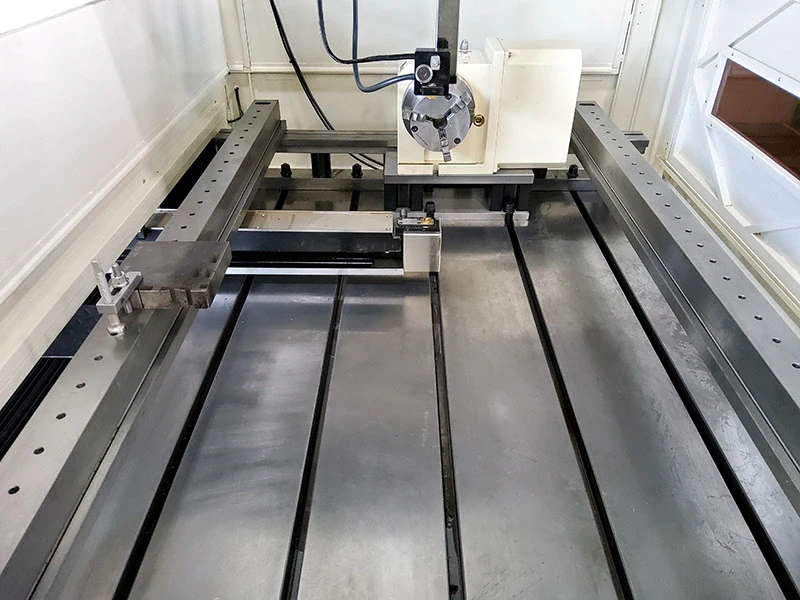

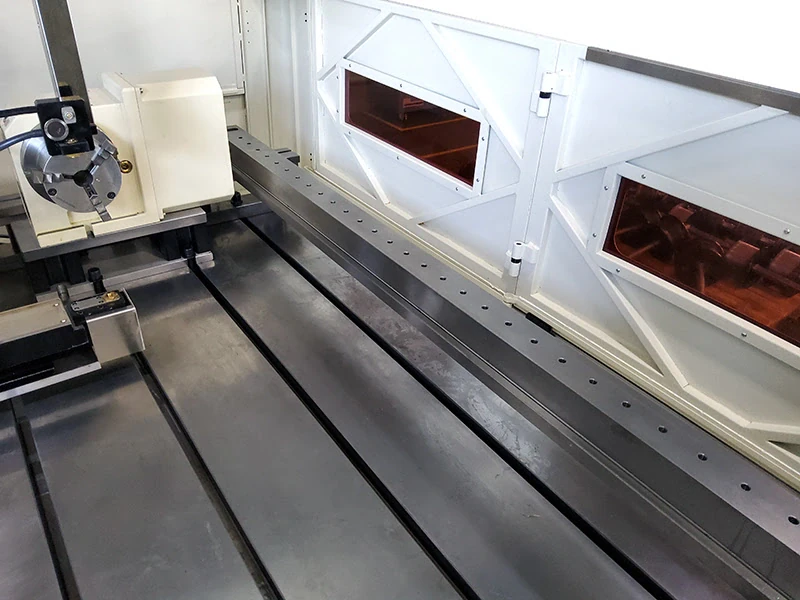

Две подвижные продольные балки рамного стола с отверстиями М10 для установки и крепления деталей и 4 подвижные, съёмные изолированные опоры, которые крепятся в Т-пазы основного стола -
Технологический пакет ПО для установки на ПК -
Сходни и трапы -

Условия эксплуатации

Температурный диапазон для функционирования оборудования, (град. С) - 5-40
Температурный диапазон для обеспечения заявленной точности (град. С) - 20+/-3,0
Относительная влажность, (%) - 30-80
Скорость движения воздуха в помещении, м /с - максимально 0,5
Рекомендованные значения для допустимой вибрации пола - 40 дБ, максимальная амплитуда 5 мкм при 10 до 20 Гц. Специального фундамента не требуется, достаточно 300 мм промышленного армированного бетонного пола. Наклон пола должен быть в пределах 6/1000
