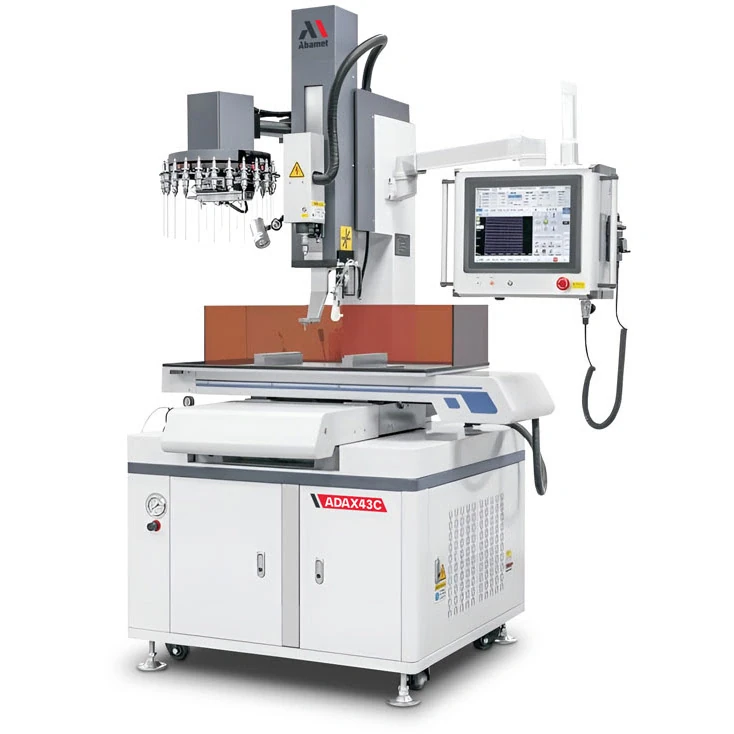

Электроэрозионный сверлильный центр с ЧПУ (супердрель) ADAX43C

Электроэрозионный сверлильный центр с ЧПУ (супердрель) ADAX43C

ADAX43CПод заказ

Электроэрозионный сверлильный центр с ЧПУ (супердрель) ADAX43C бренда Abamet.ru, артикул ADAX43C. Цена — от 153 284,36 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 400 / 300 / 320; конструкция — Подвижный стол; управляемые оси — ЧПУ, до 6 осей.

Высокоскоростной электроэрозионный сверлильный центр с ЧПУ. До 6 управляемых осей, сверление микроответстий без оксидного слоя и микротрещин. Перемещения по осям X/ Y/ W - 400x300x410 мм; Перемещение шпиндельной головки ось Z - 300 мм; Диаметры используемых электродов- 0,08-3,0.
От 153 284,36 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 342 138,26 CN¥ по курсу на 18.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Ход по осям X/Y/Z, мм
400 / 300 / 320
Конструкция
Подвижный стол
Управляемые оси
ЧПУ, до 6 осей
Диаметры используемых электродов
0,1-3,0 мм
Рабочая зона XY
400х300 мм
Макс. высота детали, мм
300
Сенсорный монитор
В базе
Бренд
Abamet.ru
Вид номенклатуры
Супердрели

Технические характеристики

Технические характеристики

Тип обработки
  • Высокоскоростное электроэрозионное сверление последовательности отверстий, в том числе микроотверстий, с управляемыми линейными осями XY, осью Z для позиционированием шпиндельной головки с направляющей электрода по высоте относительно заготовки и автоматической подачей электрода по оси W с точным контролем глубины проникновения. Для автоматизации процесса обработки, особенно при обработке микроотверстий, в базовую комплектацию включено устройство автоматической смены электродов.
Обрабатываемый материал
  • Все токопроводящие материалы, включая: сталь, медь, алюминиевые сплавы, твердые сплавы, титан, жаропрочные стали -
Конструкция и особенности
  • Компактная симметрическая конструкция с использованием искусственного мрамора, с подвижным рабочим столом, которая размещена на жёстком сварном шкафу.
Основные параметры
  • Тип генератора импульсов - Высокочастотный (наносекундный) на базе MOSFET транзисторов с цифровым управлением. Обеспечивает высокую скорость сверления и минимальный боковой износ электрода.
  • Максимальный ток генератора, А - 30
  • Диаметры используемых электродов, мм - 0,08-3,0
  • Максимальная высота заготовки на рабочем столе , мм - 340
  • Максимальный вес заготовки, кг - 300
  • Перемещения по осям X/ Y, мм - 400х300
  • Перемещения электрода, ось W, мм - 410
  • Перемещение шпиндельной головы, ось Z, мм - 300
  • Размер рабочего стола, мм - 500х300
  • Размер поддона с ограждением от брызг вокруг рабочего стола, мм - 850x525
  • Расстояние от направляющей до стола, мин/мах, мм - 50–350
  • Длина используемых электродов, мм - 200/300/400/500
  • Материал электродов - латунь/медь/медь-вольфрам
  • Скорость вращения электрода, об/минг - 0-200 (регулируемая)
  • Габаритные размеры станка ДxШxВ, мм - 1280x1360x2100
  • Вес станка, кг - 980
  • Электропитание - 380-400+/-10% В, 3-фазы 50/60Гц
  • Полная подключаемая мощность, кВА - 5
  • Необходимое давление сжатого воздуха, бар - 6,0-8,0
  • Максимальный расход воздуха, лит/мин - 60
  • -
Основные технологические параметры
  • Скорость сверления, мм/мин - 5-120 (зависит от диаметра электрода и материал заготвки)
  • Время сверления Ø0,25 мм (латунь-сталь Н=10 мм), мин:сек - 60
  • Износ электрода Ø0,25 мм (латунь-сталь), % - 100
  • Искровой зазор, на размер (электрода Ø0,25 мм), мм - 0,02-0,03
  • Максимальная глубина сверления, мм - 300
  • Соотношение глубины сверления и диаметра электрода - 1:300
  • Минимальная шероховатость обработанной поверхности, мкм - Ra1,0 (поверхность без оксидного слоя, без микротрещин)
  • Функция начала обработки с малого тока с плавным его нарастанием - Стандарт. Обеспечивает прямолинейный вход электрода при любой кривизне поверхности заготовки, а также отсутствие заусенец и прижогов на поверхности
  • Система контроля проникновения электрода - Стандарт. Обеспечивает точный контроль глубины сверления. Три возможности контроля: G34-по заданной глубине и величине износа, G35 - с использованием повторных измерений и расчета необходимой глубины, G36- по изменению напряжения и скорости.
Система управления
  • Контроллер - Двух процессорная конфигурация на базе промышленного персонального компьютера (IPC). SSD 32Гб
  • Особенность - Управление по 4 осям XYZW с возможностью установки дополнительных управляемых осей, до 6 осей
  • Операционная система - Linux
  • Язык интерфейса - Английский, китайский
  • Монитор для отражения информации - TFT 15”, сенсорный
  • Устройства ввода - Стандартная клавиатура и оптическая мышь, USB
  • Привод осей XYZ - AC cервопривода Maxsine/Panasonic со встроенными датчиками положения
  • Интерполяция - линейная/круговая
  • Разрешение измерительной системы осей XYZW, мм - 0,001
  • Точность позиционирования по осям XYZW, мм - 0,010
  • Повторяемость, мм - 0,005
  • Функция предотвращения столкновения - Стандарт
  • Импорт 2D моделей - Чертежи формата DXF напрямую импортируются в программное обеспечение для редактирования и управления, а траектория обработки генерируется автоматически, обработка выполняется одним щелчком мыши.
  • База режимов обработки для различных пар материалов - Стандарт
  • Эксперная система - Для автоматического подбора параметров обработки необходимо внести данные о материале заготовки, диаметре электрода и требований к обработке. Параметры обработки отверстий могут быть отредактированы вручную и сохранены.
  • Система ADC (auto depth control) - автоматического задания глубины обработки с учетом износа электрода - Стандарт
  • Графическое отслеживание обработки в реальном времени - Информация о положении отверстия отображается на экране дисплея, а траектория обработки автоматически отслеживается и может быть отредактирована в любой момент время.
  • Автоматическая сигнализация об износе электрода. - Электрод автоматически возвращается в верхнее предельное положение и останавливает обработку, выполняется смена электрода и продолжение обработки
  • Перевод из метрической в дюймовую систему - Стандарт
  • Скорость перемещения по оси Z - Регулируемая
  • Формат управляющей программы - G/M коды
  • Использование подпрограмм - Стандарт
  • Автоматические циклы базирования по детали - Стандарт
  • Автоматический цикл нахождения угла разворота заготовки - Стандарт
  • Базирование по оси Z с автоматическим остановом после касания - Стандарт
  • Автоматическая привязка и обнуление положения электрода по оси Z при последовательном сверлении - Стандарт
  • Функция сохранения параметров при отключении электропитания - Стандарт
  • Подсчет машинного времени - Стандарт
  • Пульт дистанционного управления - Стандарт
  • Подготовка станка для работы с удаленным контролем и мониторингом состояния станка - Стандарт
Стандартная система подготовки диэлектрика
  • - Бак из нержавеющей стали AISI 304. Система оснащена пневматическим бустерным насосом для подачи диэлектрика через электрод и электрическим насосом для фильтрации и циркуляции рабочей жидкости
  • Объем стандартного резервуара диэлектрика, лит - 120
  • Размеры бака, мм - 960х500х750
  • Используемый диэлектрик - Мягкая очищенная (питьевая) вода
  • Максимальное давление прокачки через электрод, МПа - 2 (20 Бар)
  • Диапазон уровня проводимости диэлектрика, мS/см - 10-100 (рекомендованный-40 мS/см)
  • Система фильтрации - Один фильтр, 10 мкм
  • Система поддержки уровня проводимости диэлектрической жидкости (воды) - Стандарт
Сервисный пакет, стандартное оснащение станка
  • ШВП прецизионного класса PMI, с заложенной консистентной смазкой длительного использования.
  • Линейные направляющие качения прецизионного класса, PMI, с заложенной консистентной смазкой длительного использования.
  • Шпиндель вращения из высоколегированной вольфрамовой стали, с гермитичной многослойной водонепроницаемой конструкцией.
  • Чугунные опоры
  • Подача дополнительной промывки через форсунку вокруг направляющей электрода
  • Светодиодное освещение рабочей зоны
  • Комплект монтажного инструмента (отвертки, ключи, шестигранные ключи) в ящике
  • Направляющая для электрода Ø1.0 мм, 1 шт.
  • Направляющая для электрода Ø0.5 мм, 1 шт.
  • Комплект электродов Ф1.0 мм (туба 100 штук)
  • Комплект электродов Ф0.5 мм (туба 100 штук)
  • Комплект резиновых уплотнителей электрода
  • Фильтр рабочей жидкости 340х300 мм, 1 шт.
  • Микрофильтр TW35, 1 шт.
  • Бак для рабочей жидкости из нержавеющей стали
  • Комплект из двух балок из нержавеющей стали для установки заготовки
  • Комплект технической документации на Английском языке 1экз., на русском языке на компакт диске
  • Протокол проверки точности оборудования
  • Защита от брызг
  • Экспортная упаковка на поддоне
Опция, включенные в базовую комплектацию
  • Поддержка заданного уровня проводимости диэлектрика
  • Автоматическая поддержка электрода при движении по оси Z, для исключения изгибания и вибрации электрода во время обработки
