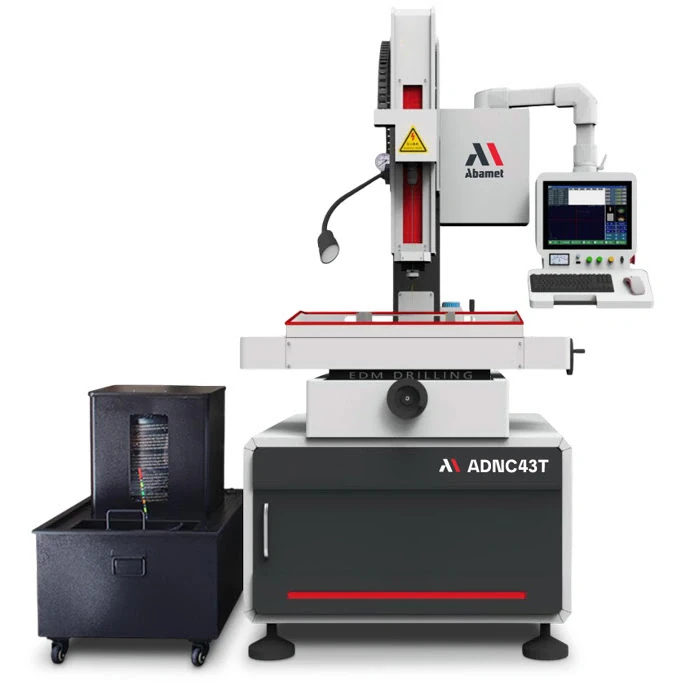

Электроэрозионный сверлильный станок с ЧПУ (супердрель) ADNC43T

Электроэрозионный сверлильный станок с ЧПУ (супердрель) ADNC43T

ADNC43TПод заказ

Электроэрозионный сверлильный станок с ЧПУ (супердрель) ADNC43T бренда Abamet.ru, артикул ADNC43T. Цена — от 65 426,26 BYN с НДС, под заказ. Основные параметры: конструкция — Подвижный стол; ход по осям X/Y/Z, мм — 450 /350 / 440; управляемые оси — ЧПУ, XYZ (W моторизованная).

Высокоскоростной электроэрозионный сверлильный 3 (4) осевой станок с ЧПУ, с возможностью ручного перемещения по осям XY с использованием маховичков. Максимальный вес заготовки-360 кг. Перемещения по осям X/ Y/ W - 450x350x440 мм. Перемещение шпиндельной головки Z (моторизованное)- 265 мм. Размеры рабочего стола- 550х350 мм (мрамор). Диаметры используемых электродов- 0,3-3,0 (0,6-6,0) мм.
От 65 426,26 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 146 034,64 CN¥ по курсу на 18.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Конструкция
Подвижный стол
Ход по осям X/Y/Z, мм
450 /350 / 440
Управляемые оси
ЧПУ, XYZ (W моторизованная)
Диаметры используемых электродов
0,3-3,0 мм
Рабочая зона XY
450x350 мм
Макс. высота детали, мм
300
Сенсорный монитор
В базе
Бренд
Abamet.ru
Вид номенклатуры
Супердрели

Технические характеристики

Технические характеристики

Тип обработки
  • Высокоскоростное электроэрозионное сверление последовательности отверстий с программируемым перемещением по осям XY, c приводом позиционирования шпиндельной головки с направляющей электрода (W) и автоматической подачей электрода по оси Z
Обрабатываемый материал
  • Все токопроводящие материалы, включая: сталь, медь, алюминиевые сплавы, твердые сплавы, титан, жаропрочные стали -
Конструкция и особенности
  • Компактная конструкция с симметричной станиной с подвижным рабочим столом. Линейные направляющие осей XY установлены на плиты из искусственного мрамора. Дополнительно к сервоприводам по осям XY установлены маховички для ручных перемещений.
Основные параметры
  • Тип генератора импульсов - Высокочастотный многоканальный на базе MOSFET транзисторов с цифровым управлением
  • Максимальный ток генератора, А - 36 (40)
  • Диаметры используемых электродов, мм - 0,3-3,0 (Опция 0,6-6,0)
  • Максимальная высота заготовки на рабочем столе , мм - 300
  • Максимальный вес заготовки, кг - 360
  • Перемещения по осям X/ Y, мм - 450х350
  • Перемещения электрода, ось W, мм - 440
  • Перемещение шпиндельной головы, ось Z, мм - 265 (моторизованное, с индикацией на мониторе)
  • Размер рабочего стола, мм - 550x350 (мрамор)
  • Размер поддона с ограждением от брызг вокруг рабочего стола, мм - 720х445
  • Расстояние от направляющей до стола, мин/мах, мм - 65-330
  • Длина используемых электродов, мм - 200/300/400/500
  • Материал электродов - латунь/медь/медь-вольфрам
  • Габаритные размеры станка ДxШxВ, мм - 850x850x1900
  • Габаритные размеры установки -
  • Вес станка, кг - 900
  • Электропитание - 400+/-10% В, 3-фазы 50/60Гц
  • Полная подключаемая мощность, кВА - 4,5 (6)
  • -
Основные технологические параметры
  • Скорость сверления, мм/мин - 40-60
  • Износ электрода Ø1 мм, латунь/сталь, % - 30-50 (зависит от приоритета обработки)
  • Искровой зазор, на размер (электрода Ø1 мм), мм - 0,1 (среднее значение)
  • Максимальная глубина сверления, мм - 200
  • Соотношение глубины сверления и диаметра электрода - 1:300
  • Минимальная шероховатость обработанной поверхности, мкм - Ra1,6
  • Функция начала обработки с малого тока с плавным его нарастанием - Стандарт. Обеспечивает прямолинейный вход электрода при любой кривизне поверхности заготовки, а также отсутствие заусенец и прижогов на поверхности
  • Система контроля проникновения электрода - Функция визуального контроля проникновения обеспечивает полный мониторинг процесса, гарантирует полное сверление каждого отверстия и исключая пропуски.
Система управления
  • Особенность - Управление по 3 (4) координатам XYZ (С), с индикацией и заданием позиций, глубины обработки, износа электрода, текущего режима и параметров обработки, времени обработки и т.д.
  • Операционная система - Windows 7
  • Язык интерфейса - Английский, китайский
  • Монитор для отражения информации - LCD 12”
  • Устройства ввода - Стандартная клавиатура, оптическая мышь, USB
  • Привод осей XYZ - Сервопривода (Ruineng) со встроенными датчиками положения
  • Интерполяция - линейная
  • Разрешение измерительной системы осей XY, мм - 0,001
  • Точность позиционирования по осям XY, мм - 0,015
  • Повторяемость, мм - 0,005
  • Функция предотвращения столкновения - Стандарт
  • Импорт 2D моделей - Чертежи формата DXF напрямую импортируются в программное обеспечение для редактирования и управления, а траектория обработки генерируется автоматически, обработка выполняется одним щелчком мыши.
  • База режимов обработки для различных пар материалов - Стандарт
  • Эксперная система - Стандарт. Для автоматического подбора параметров обработки необходимо внести данные о материале заготовки, диаметре электрода и требований к обработке. Параметры обработки отверстий могут быть отредактированы вручную и сохранены.
  • Система ADC (auto depth control) - автоматического задания глубины обработки с учетом износа электрода - Стандарт
  • Графическое отслеживание обработки в реальном времени - Стандарт. Информация о положении отверстия отображается на экране дисплея, а траектория обработки автоматически отслеживается и может быть отредактирована в любой момент время.
  • Автоматическая сигнализация об износе электрода. - Стандарт. Электрод автоматически возвращается в верхнее предельное положение и останавливает обработку
  • Перевод из метрической в дюймовую систему - Стандарт
  • Скорость вращения шпинделя - 120 об/мин
  • Скорость перемещения по оси Z - Регулируемая
  • Автоматические циклы базирования по детали - Стандарт
  • Базирование по оси Z с автоматическим остановом после касания - Стандарт
  • Автоматическая привязка и обнуление положения электрода по оси Z при последовательном сверлении - Стандарт
  • Функция сохранения параметров при отключении электропитания - Стандарт
  • Подсчет машинного времени - Стандарт
  • Пульт дистанционного управления - Стандарт
Стандартная система подготовки диэлектрика
  • - Оснащена плунжерным насосом для подачи диэлектрика через электрод и электрическим насосом для фильтрации и циркуляции рабочей жидкости
  • Объем стандартного резервуара диэлектрика, лит - 120
  • Размеры бака, мм - 960x500x750
  • Используемый диэлектрик - Мягкая очищенная (питьевая) вода
  • Максимальное давление прокачки через электрод, МПа - 4 (40 Бар)
  • Диапазон уровня проводимости диэлектрика, мS/см - 10-100 (рекомендованный-40 мS/см)
  • Система фильтрации - Один фильтр, 5-10 мкм
Сервисный пакет, стандартное оснащение станка
  • ШВП прецизионного класса
  • Линейные направляющие качения прецизионного класса.
  • Шпиндель вращения из высоколегированной вольфрамовой стали, с гермитичной многослойной водонепроницаемой конструкцией.
  • Чугунные опоры
  • Ручная централизованная система смазки ШВП и направляющих осей XY
  • Переносная точка подачи жидкости на магнитной основе
  • Светодиодное освещение рабочей зоны
  • Комплект монтажного инструмента (отвертки, ключи, шестигранные ключи) в ящике
  • Патрон для электродов диаметром 0,15 … 4,0 мм
  • Направляющая для электрода Ø1.0 мм, 1 шт.
  • Направляющая для электрода Ø0.5 мм, 1 шт.
  • Комплект электродов Ф1.0 мм (туба 100 штук)
  • Комплект электродов Ф0.5 мм (туба 100 штук)
  • Фильтр рабочей жидкости 340х300 мм, 1 шт.
  • Бак для рабочей жидкости из нержавеющей стали
  • Комплект из двух балок из нержавеющей стали для установки заготовки
  • Комплект технической документации на Английском языке 1экз., на русском языке на компакт диске
  • Протокол проверки точности оборудования
  • Защита от брызг
  • Экспортная упаковка в деревянном ящике
Опция, включенные в базовую комплектацию
  • AutoCAD
Планировка станка ADNC43T
Планировка станка ADNC43T
