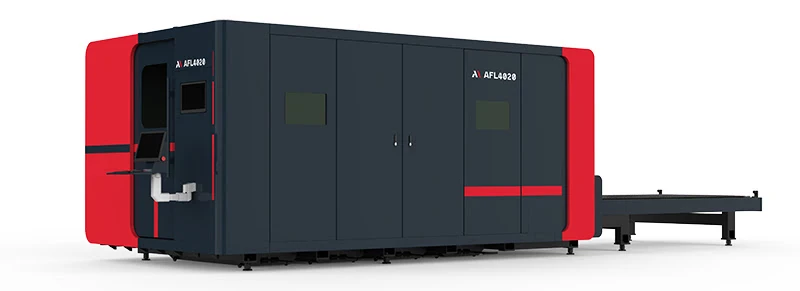

Установка лазерной резки металла 2000x4000, 30 кВт AFL4020

Установка лазерной резки металла 2000x4000, 30 кВт AFL4020

Name: Установка лазерной резки металла 2000x4000, 30 кВт AFL4020
Brand: Abamet.ru
Price: 804200.48 BYN
Availability: InStock
Rating: 4.8 (12 reviews)

AFL4020-30kWПод заказ

Оптоволоконный станок лазерной резки металла. Рабочее поле: 4000х2000 мм. Система ЧПУ: HypCut (CypCut). Лазерный источник: Raycus. Мощность источника: 30 КВт. Максимальная скорость перемещений: 160 м/мин. Ускорение: 1.5G.

От 804 200,48 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 1 782 805,97 CN¥ по курсу на 11.09.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Abamet AFL4020-30kW - купить, цена на Установка лазерной резки металла 2000x4000, 30 кВт AFL4020, фото, описание, характеристики, параметры

Рабочая зона

2000х4000

Тип источника

Fiber (оптико-волоконный)

Мощность источника

30 кВт

Максимальная толщина листа, мм (Конструкционная cталь)

Максимальная толщина листа, мм (Нержавеющая сталь)

Максимальная толщина листа, мм (Алюминий)

Максимальная толщина листа, мм (Латунь)

Максимальная толщина листа, мм (Медь)

Кабинетная защита

Есть

Бренд

Abamet.ru

Вид номенклатуры

Станки для лазерной резки металла

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 4000х2000
- Перемещение по осям X/Y/Z, мм - 4050/2050/300
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 160
- Максимальное ускорение диагональных перемещений X/Y, G - 1,5
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Рабочая зона

2000х4000

Тип источника

Fiber (оптико-волоконный)

Мощность источника

30 кВт

Максимальная толщина листа, мм (Конструкционная cталь)

Максимальная толщина листа, мм (Нержавеющая сталь)

Максимальная толщина листа, мм (Алюминий)

Максимальная толщина листа, мм (Латунь)

Максимальная толщина листа, мм (Медь)

Технические характеристики

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 4000х2000
- Перемещение по осям X/Y/Z, мм - 4050/2050/300
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 160
- Максимальное ускорение диагональных перемещений X/Y, G - 1,5
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- Габариты ДхШхВ, мм - 8792х2279х2229
- Габариты ДхШхВ, мм - 9301х2994х2324
- Масса, кг - 9000
Оптоволоконный резонатор Raycus RFL-C30000M-CE:
- Максимальная мощность лазера, Вт - 30000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 1050x1540x1290
- Масса, кг - 900
Система ЧПУ FSCUT:
- Серия - FSCUT8000
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки TFLW-30000WDR:
- Номинальная пропускная способность помпы, л/мин - 250
- Объем бака охлаждающей жидкости, л - 200
- Напряжение и частота, В/Гц - 380/53
- Мощность, кВт - 30,4
- Габариты ДхШхВ, мм - 990х1840х1230
- Масса, кг - 420
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-8B (опция)
- Производительность прокачки воздуха, м³/ч - 9000
- Количество сменных фильтрующих элементов - 8
- Площадь фильтрующих элементов (общая), м² - 160
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 11
- Габариты ШхГхВ, мм - 1466x2215x2575
- Масса, кг - 1000

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ HISION за один установ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Система перемещения:

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением до 1.5G от ведущего мирового поставщика FSCUT.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.

Защитная кабина и сменщик палет.

Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Для упрощения обслуживания станка по бокам кабины предусмотрены дополнительные двери со смотровыми окнами.
Кабина станка полностью герметична, зона загрузки паллет защищена подвижной шторкой.
Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими зажимами и становится неподвижным.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
В крыше установлены приточные вентиляторы для лучшего удаления продуктов горения.
Опционально возможно оснащение рекуперационной вытяжкой Topsinn.

Лазерная система 30000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

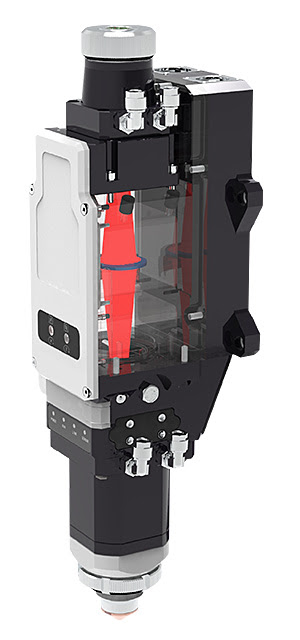

Режущая головка с автоматической фокусировкой BOCI BLT980MA:

лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ,
мониторинг состояния лазерной головы напрямую из управляющего софта HypCut,
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
4 защитных стекла для защиты коллиматорной и фокусирующей линз,
водяной контур охлаждения,
охлаждение сопла,
датчики давления и температуры,
светодиодная индикация состояния лазерной головы,
интегрированная герметичная конструкция, класс IP65.

Система водяного охлаждения резонатора и режущей головки:

экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.

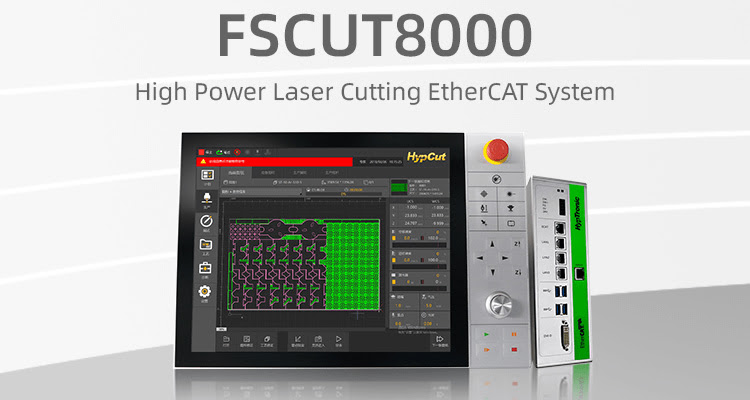

Система ЧПУ FSCUT8000:

разработана специально для 2D установок лазерной резки с оптоволоконным резонатором высокой мощности и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 21,5",
вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
9-ступенчатый пирсинг,
интеллектуальная система защиты от столкновений,
поддержка считывателя штрих-кодов,
функция управления ускорением перемещения,
улучшенная обработка углов,
автоматическая продувка линии подачи газа после смены типа вспомогательного газа,
возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки,
функция автоматического определения завершения прокола,
высокоскоростное определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение HypCut:

предназначено для работы с системой ЧПУ FSCUT8000С. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
AR-нестинг позволяет размещать детали на листе металла, используя изображение, полученное с камер внутри станка,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT8000С,
продвинутая технология микро-перемычек,
технология автоматического возврата для повторного прохода контура в случае, если датчиками лазерной головы обнаружен непрорез металла,
сбор статистики работы станка, диагностика оборудования.

Внешнее программное обеспечение CypNest Pro (в базе для FSCUT8000, опция для FSCUT 2000/4000/6000):

предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
интеллектуальные стратегии поиска оптимальной последовательности обработки.

Система удаления продуктов горения рекуперационного типа Topsinn (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 50
Нержавеющая сталь (резка N2 под высоким давлением), мм - 40
Алюминий (резка N2 под высоким давлением), мм - 40
Латунь (резка N2 под высоким давлением), мм - 30

Базовая комплектация:

сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели BOCI,
система ЧПУ FSCUT8000 и ПО HypCut,
установка программного обеспечения CypNest,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT980MA,
система водяного охлаждения резонатора и режущей головки,
сменщик палет,
автоматическая система смазки,
автоматическая система смены газов SMC,
камеры для наблюдения за процессом резки,
стабилизатор напряжения,
центробежная вытяжка (улитка).
система зонального удаления дыма из зоны резки

Дополнительные опции:

установка программного обеспечения CypNest,
рекуперационная вытяжка Topsinn,

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01

Требования к подключению и месту установки указаны в руководстве по эксплуатации.

Гарантия:

На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 36 месяцев
