Резьбонарезные оправки

Резьбонарезные оправки

В условиях высоких требований к точности и скорости обработки металлов резьбонарезные оправки для станков с ЧПУ стали незаменимым инструментом. Они не только упрощают процесс нарезания резьбы, но и минимизируют риск поломки метчика, что особенно важно при работе с твердыми материалами или в условиях серийного производства.

Конструкция резьбонарезных оправок

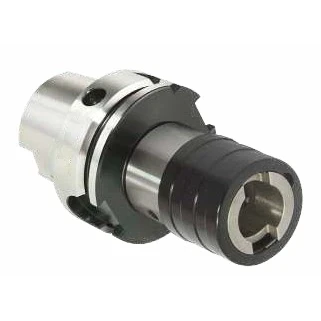

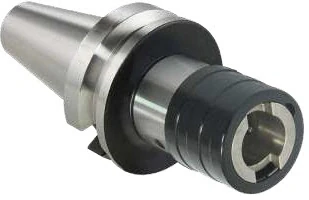

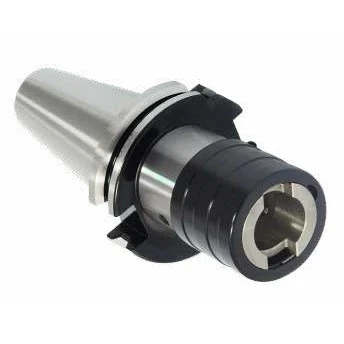

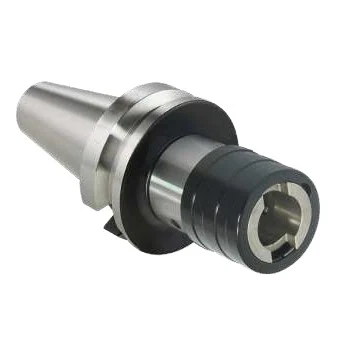

Фрезерные резьбонарезные оправки представляют собой быстросменные патроны, оснащенные компенсационной муфтой — ключевым элементом, который защищает метчик от перегрузок. Основные компоненты конструкции:

1. быстросменный патрон: позволяет заменять метчики за секунды благодаря цанговому или кулачковому зажиму;
2. компенсационная муфта: корректирует положение метчика в процессе работы, компенсируя разницу между подачей станка и шагом резьбы. Это предотвращает заклинивание и поломку инструмента.
3. цанги под метчик: каждая цанга адаптирована под конкретный размер метчика (диаметр и квадрат хвостовика), что обеспечивает точную фиксацию.

Выбор диапазона размеров:

Патроны и цанги размером TT1 – для метчиков размером M3 — M12.

Патроны и цанги размером TT2 – для метчиков размером M8 — M20.

Патроны и цанги размером TT3 – для метчиков размером M14 — M33.

Важно! Для каждого метчика требуется своя цанга, что гарантирует отсутствие биения и сохранение соосности. Например, метчик M10 требует цанги TT1 или TT2, в зависимости от шага резьбы и материала заготовки.

Преимущества использования

Главное преимущество использования быстросменных резьбонарезных оправок — это компенсация на растяжение и сжатие, которое защищает метчик от поломки при нарезании резьбы за счет компенсации разности между подачей и шагом метчика.

Заключение

Использование резьбонарезных оправок позволяет минимизировать брак, увеличить ресурс метчиков и повысить общую эффективность производства. Внедрение таких решений особенно актуально в автомобилестроении, авиационной промышленности и других отраслях, где важны скорость, точность и безотказность обработки резьбовых соединений.
