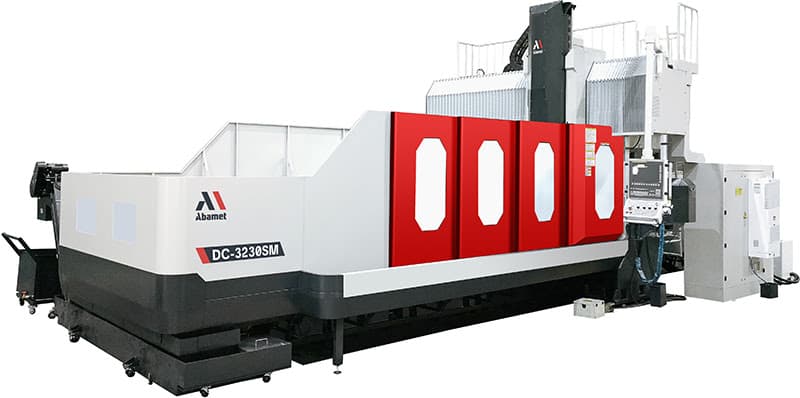

Портальный фрезерный станок с ЧПУ по металлу DC-3230SM, двухколонный, стол 3350х2500 мм

Портальный фрезерный станок с ЧПУ по металлу DC-3230SM, двухколонный, стол 3350х2500 мм

DC-3230SMПод заказ

Портальный фрезерный станок с ЧПУ по металлу DC-3230SM, двухколонный, стол 3350х2500 мм бренда Abamet.ru, артикул DC-3230SM. Цена — от 1 424 553,42 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 3200 / 3400 / 1000; количество осей станка — 3; размер рабочего стола / Диаметр планшайбы, мм — 3350x2500.

Двухколонный вертикально-фрезерный обрабатывающий центр имеет жесткую чугунную станину, ограждение рабочей зоны (без крыши), перемещения по осям XYZ - 3200х3400х1000 мм, рабочий стол 3350х2500 мм, расстояние между колоннами 3020 мм, освещение рабочей зоны, шпиндель BBT50 с редуктором на 6000 оборотов с системой охлаждения и крутящим моментом 770/1892 Нм, систему удаления стружки (два боковых шнека и конвейер с тележкой), систему подачи СОЖ, пульт дистанционного управления, трансформатор, жесткое нарезание резьбы.
От 1 424 553,42 BYN
1 656 457,46 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 3 182 468,51 CN¥ по курсу на 20.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Ход по осям X/Y/Z, мм
3200 / 3400 / 1000
Количество осей станка
3
Размер рабочего стола / Диаметр планшайбы, мм
3350x2500
Перемещение по оси X, мм
3200
Перемещение по оси Y, мм
3400
Перемещение по оси Z, мм
1000
Максимальные обороты шпинделя, об/мин
6000
Конус шпинделя
BBT50
Тип фрезерного станка
Вертикально-фрезерный двухколонный
Бренд
Abamet.ru
Скидка
14%
Вид номенклатуры
Фрезерные станки

Технические характеристики

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
  • Размеры рабочей поверхности стола, мм
    • длина - 3350
    • ширина - 2500
  • Количество Т-образных пазов, шт - 13
  • Ширина Т-образных пазов, мм - 28
  • Расстояние между соседними Т-образными пазами, мм - 250
  • Максимально допустимая нагрузка на стол, кг - 15000
  • Расстояние между колоннами/макс. высота заготовки - 3020/1235
ПАРАМЕТРЫ ШПИНДЕЛЯ
  • Исполнение конуса шпинделя - BBT50
  • Максимальная частота вращения шпинделя, об/мин - 6000
  • Мощность шпинделя (пост/макс), кВт - 22/54
  • Крутящий момент (пост/макс), Нм - 770/1892
  • Способ передачи крутящего момента - Прямое соединение с редуктором
  • Охлаждение шпинделя - Масляное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
  • Величина рабочих перемещений по осям, мм
    • по оси X - 3200
    • по оси Y - 3400
    • по оси Z - 1000
  • Расстояния от поверхности рабочего стола до торца шпинделя, мм
    • в крайнем нижнем положении шпиндельной группы - 235
    • в крайнем верхнем положении шпиндельной группы - 1235
  • Максимальная величина рабочих подач, м/мин - 8,0
  • Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 15/12/12
  • Мощность серводвигателей по осям X/Y/Z, кВт - 9/7/7
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
  • Исполнение инструментального магазина - Цепного типа (опция)
  • Тип устанавливаемых оправок - BT50
  • Количество инструментальных позиций в магазине - 32
  • Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 110
  • Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 225
  • Максимальная длина инструмента, мм - 350
  • Максимальный вес устанавливаемого инструмента, кг - 20
ПАРАМЕТРЫ ТОЧНОСТИ
  • Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.010/±0.010/±0.008
  • Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.008/±0.008/±0.005
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
  • Тип устройства - FANUC 0i MF PLUS type 0
  • Количество управляемых осей - 3 (4 c доп. поворотным столом)
  • Тип монитора для отображения информации - LCD 15''
  • Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
  • Интерфейсы для подключения - RJ45
  • Объем памяти для хранения программ - 2 ГБ (c Data Server)
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:
  • программирование совместимо с G-кодом стандарта ISO
  • возможность выбора Русского языка
  • графическая визуализация
  • встроенные стандартные циклы обработки
  • текстовый редактор управляющих программ
  • до 1000 зарегистрированных программ
  • функция компенсации инструмента с возможностью учета износа
  • контурное управление AICC II с предпросмотром до 1500 кадров
  • плавный контроль допуска, контроль рывка
  • выбор уровня качества обработки
  • пробный запуск
  • покадровое исполнение
  • подача в минуту, подача на оборот
  • абсолютное программирование и в приращениях
  • вызов подпрограммы (до 10 вложений)
  • масштабирование
  • поворот системы координат
  • интерфейс iHMI
  • многофункциональная среда для создания управляющих программ Manual Guide I
  • Data Server с расширением памяти до 2ГБ
  • контроль срока службы инструмента
  • метрическая и дюймовая системы
ОСОБЕННОСТИ КОНСТРУКЦИИ
  • Полностью литая чугунная станина
  • Серводвигатели перемещений по осям
  • Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
  • Система СОЖ с баком
  • Датчик уровня СОЖ в баке
  • Ручной пневмопистолет для удаления стружки и СОЖ с детали
  • Ручной водяной пистолет (СОЖ) для смыва стружки
  • Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
  • Система удаления стружки
  • Дистанционный пульт управления на кабеле
  • Станочное освещение
  • Лампа индикации состояния станка
  • Датчик закрытия дверей рабочей зоны
  • Функция автоматического отключения станка
  • Комплект регулировочных опор
  • Рабочий стол метрического исполнения
  • USB порт для копирования программ
  • Цикл прямого резьбонарезания
  • Интерфейс Ethernet
  • Экспортная упаковка
  • Трансформатор
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
  • Электропитание - 3 ф. 380В, 50 Гц
  • Потребляемая электрическая мощность, кВА - 60
  • Сжатый воздух и СОЖ
    • рабочее давление сжатого воздуха, бар - 6-8
    • объем бака СОЖ, л - 900

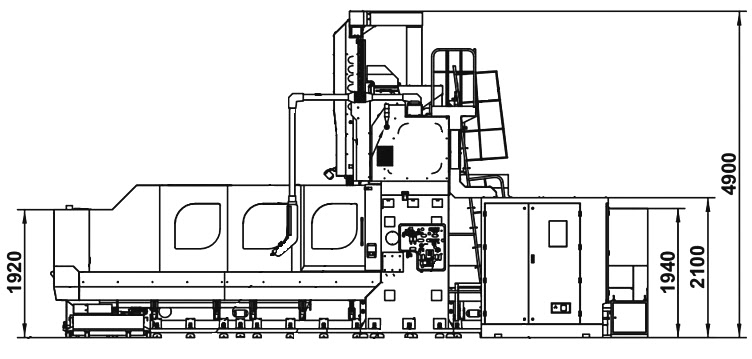

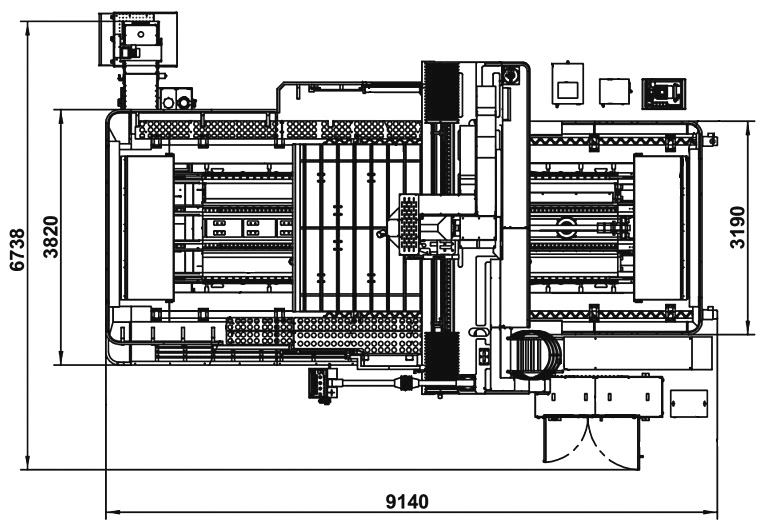

  • Габаритные размеры станка, мм
    • длина - 9140
    • ширина - 5910
    • высота - 4500
  • Масса ориентировочная, кг - 45000
