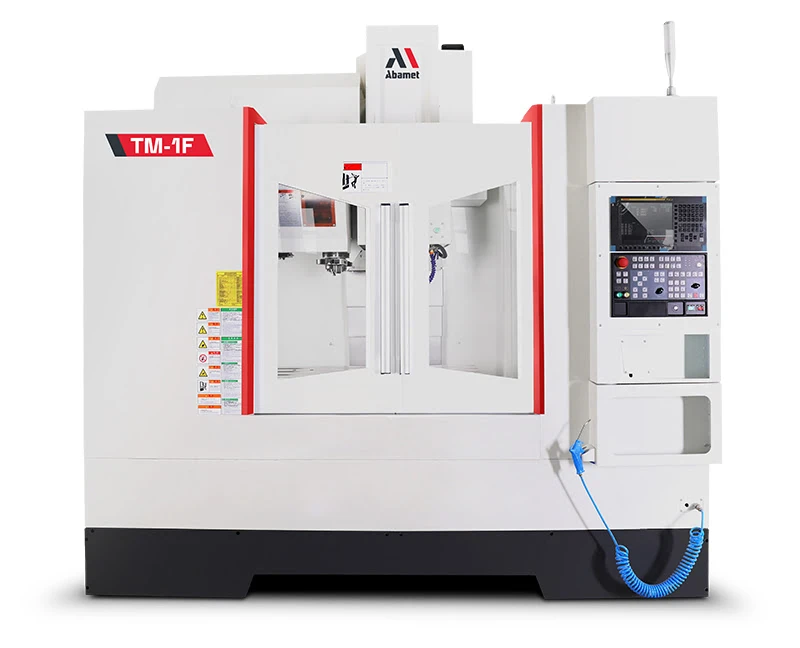

Фрезерный станок TM-1F

Name: Abamet TM-1F
Brand: Abamet.ru
SKU: TM-1F
Availability: Discontinued

TM-1FАрхив

Фрезерный станок TM-1F бренда Abamet.ru, артикул TM-1F. Цена по запросу, товар в архиве. Основные параметры: ход по осям X/Y/Z, мм — 800 / 500 / 500; количество осей станка — 3, 4 (опционально); размер рабочего стола / Диаметр планшайбы, мм — 1000x500.

Вертикально-фрезерный станок имеет защитное ограждение рабочей зоны, жесткую станину, перемещения по осям XYZ - 800х500х500 мм, рабочий стол 1000х500 мм, шпиндель BT40 10000 об/мин, автоматический сменщик инструмента на 24 позиции, конвейер для удаления стружки, систему подачи СОЖ, ручной пневмопистолет, трансформатор.

Список замен:

Фрезерный обрабатывающий центр с ЧПУ по металлу VF-2SM, стол 800х420 мм

VF-2SMОжидается

250 729,12 BYN

Цена с НДС281 718,11 BYN

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 800 / 500 / 500
Количество осей станка: 3, 4 (опционально)
Размер рабочего стола / Диаметр планшайбы, мм: 1000x500
Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 500
Перемещение по оси Z, мм: 500
Максимальные обороты шпинделя, об/мин: 10000
Конус шпинделя: BT40
Емкость сменщика инструмента: 24
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Abamet.ru
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола, мм
- длина - 1000
- ширина - 500
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между Т-образными пазами, мм - 90
Максимально допустимая нагрузка на стол, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BT40
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/15 мин/макс), кВт - 7,5/11/15 (12/18 с ЧПУ HNC)
Крутящий момент (пост/15 мин/макс), Нм - 35,8/70/95,5 (114,6/171,9 с ЧПУ HNC)
Способ передачи крутящего момента - ременный привод (12000 - прямой привод)

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 800
- по оси Y - 500
- по оси Z - 500
Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 120
- в крайнем верхнем положении шпинделя - 620
Максимальная величина рабочих подач по осям X/Y/Z, м/мин - 10/10/10
Максимальная скорость холостых перемещений по осям X/Y/Z, м/мин - 48/48/36 (36/36/36 с ЧПУ HNC)
Мощность серводвигателей по осям X/Y/Z, кВт - 1,8/1,8/3,0
