Высокоскоростной фрезерный станок с ЧПУ по металлу VM-108SM, стол 1280х600 мм

Name: Высокоскоростной фрезерный станок с ЧПУ по металлу VM-108SM, стол 1280х600 мм
Brand: Abamet.ru
SKU: VM-108SM
Price: 388661.5 BYN
Availability: BackOrder

VM-108SMПод заказ

Высокоскоростной фрезерный станок с ЧПУ по металлу VM-108SM, стол 1280х600 мм бренда Abamet.ru, артикул VM-108SM. Цена — от 388 661,50 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 1080x600x600; количество осей станка — 3; размер рабочего стола / Диаметр планшайбы, мм — 1280х600.

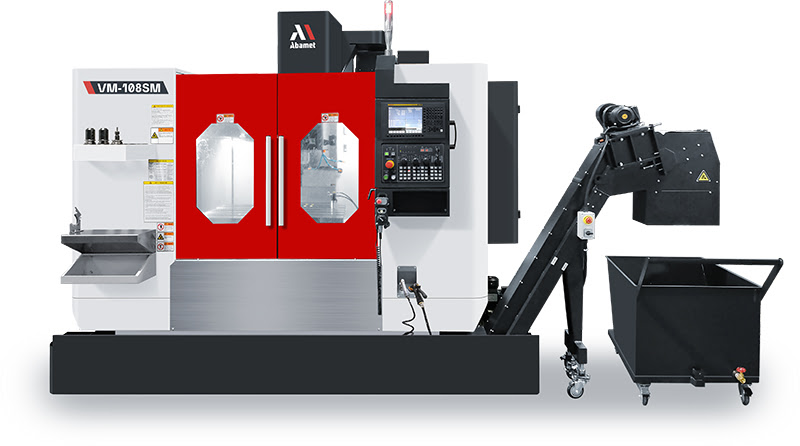

Высокоскоростной вертикально-фрезерный обрабатывающий центр имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 1080х600х600 мм, рабочий стол 1280х600 мм, освещение рабочей зоны, шпиндель HSK A63 на 15000 оборотов с прямым приводом и системой охлаждения, систему подачи СОЖ, пульт дистанционного управления, кондиционер электрошкафа, маслосборник. Автоматический сменщик инструмента предлагается в качестве опции.

От 388 661,50 BYN

413 469,67 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 871 632,54 CN¥ по курсу на 09.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 1080x600x600
Количество осей станка: 3
Размер рабочего стола / Диаметр планшайбы, мм: 1280х600
Перемещение по оси X, мм: 1080
Перемещение по оси Y, мм: 600
Перемещение по оси Z, мм: 600
Максимальные обороты шпинделя, об/мин: 15000
Конус шпинделя: HSK-A63
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Abamet.ru
Скидка: 6%
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1280
- ширина - 600
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между соседними Т-образными пазами, мм - 100
Максимально допустимая нагрузка на стол, кг - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - HSK A63
Максимальная частота вращения шпинделя, об/мин - 15000 (20000, 24000 - опция)
Мощность шпинделя (пост/макс), кВт - 9/15
Крутящий момент (пост/макс), Нм - 57,3/120
Способ передачи крутящего момента - прямой привод
Охлаждение шпинделя - масляное (со шпинделем 15000 об.)

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1080
- по оси Y - 600
- по оси Z - 600
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 100 (132 со шпинделем на 20000 об.)
- в крайнем верхнем положении шпиндельной группы - 700 (732 со шпинделем на 20000 об.)
Максимальная величина рабочих подач, м/мин - 10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 36/36/24

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа с рукой (опция)
Тип устанавливаемых оправок - HSK A63
Количество инструментальных позиций в магазине - 24/32/40/60 - опция
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 80
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 130
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005 (±0,004 c линейками, опция)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004 (±0,003 c линейками, опция)

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 15''
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 2 ГБ (c Data Server)

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 30
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 350
Габаритные размеры станка, мм
- длина - 3100 без конвейера, 4050 с конвейером
- ширина - 3350
- высота - 2900
Масса ориентировочная, кг - 7200
