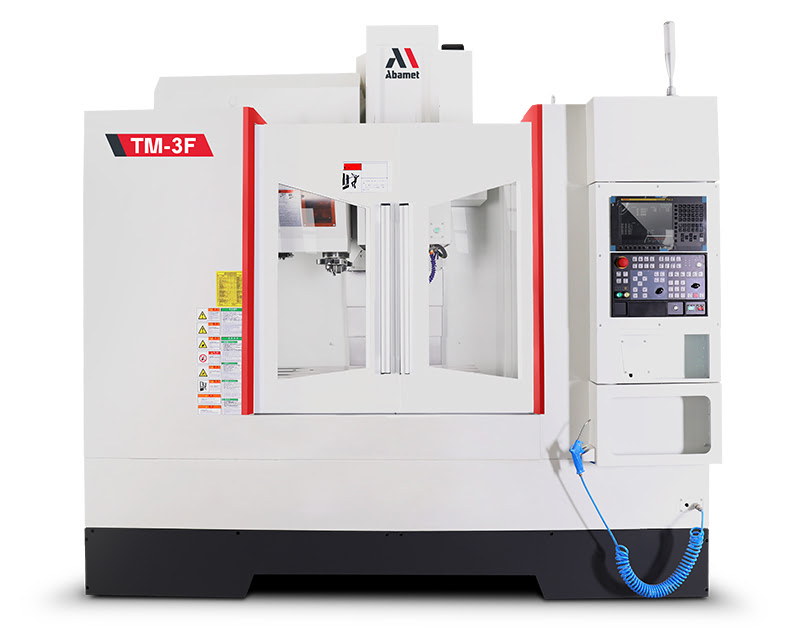

Фрезерный станок TM-3F
TM-3FАрхив
Фрезерный станок TM-3F бренда Abamet.ru, артикул TM-3F. Цена по запросу, товар в архиве. Основные параметры: ход по осям X/Y/Z, мм — 1100 / 600 / 600; количество осей станка — 3, 4 (опционально); размер рабочего стола / Диаметр планшайбы, мм — 1200х600.
Вертикально-фрезерный станок имеет защитное ограждение рабочей зоны, жесткую станину, перемещения по осям XYZ - 1100х600х600 мм, рабочий стол 1200х600 мм, шпиндель BT40 10000 об/мин, автоматический сменщик инструмента на 24 позиции, конвейер для удаления стружки, систему подачи СОЖ, ручной пневмопистолет, трансформатор.
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Ход по осям X/Y/Z, мм
- 1100 / 600 / 600
- Количество осей станка
- 3, 4 (опционально)
- Размер рабочего стола / Диаметр планшайбы, мм
- 1200х600
- Перемещение по оси X, мм
- 1100
- Перемещение по оси Y, мм
- 600
- Перемещение по оси Z, мм
- 600
- Максимальные обороты шпинделя, об/мин
- 10000
- Конус шпинделя
- BT40
- Емкость сменщика инструмента
- 24
- Тип фрезерного станка
- Вертикально-фрезерный
- Бренд
- Abamet.ru
- Вид номенклатуры
- Фрезерные станки
Технические характеристики
Технические характеристики
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Размеры рабочего стола, мм
- длина - 1200
- ширина - 600
- Количество Т-образных пазов, шт - 5
- Ширина Т-образных пазов, мм - 18
- Расстояние между Т-образными пазами, мм - 100
- Максимально допустимая нагрузка на стол, кг - 800
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Исполнение конуса шпинделя - BT40 (BT50 - опция)
- Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
- Мощность шпинделя (пост/15 мин/макс), кВт - 11/15/18,5
- Крутящий момент (пост/15 мин/макс), Нм - 52,5/95,5/118
- Способ передачи крутящего момента - ременный привод (12000 - прямой привод)
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
- Величина рабочих перемещений по осям, мм
- по оси X - 1100
- по оси Y - 600
- по оси Z - 600
- Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 120
- в крайнем верхнем положении шпинделя - 720
- Максимальная величина рабочих подач по осям X/Y/Z, м/мин - 10/10/10
- Максимальная скорость холостых перемещений по осям X/Y/Z, м/мин - 36/36/36
- Мощность серводвигателей по осям X/Y/Z, кВт - 3,0/3,0/3,0
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
- Исполнение инструментального магазина - С рукой-манипулятором
- Тип устанавливаемых оправок - BT40 (BT50 - опция)
- Количество инструментальных позиций в магазине - 24
- Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 75
- Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 150
- Максимальная длина инструмента, мм - 300
- Максимальный вес устанавливаемого инструмента, кг - 7
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования по осям X/Y/Z, мм - ±0,004
- Повторяемость позиционирования по осям X/Y/Z, мм - ±0,003
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ FANUC
- Тип устройства - FANUC 0i MF Plus Step2 Type3B
- Количество управляемых осей - 3 (4 с поворотным столом)
- Тип монитора для отображения информации - LCD 10,4"
- Тип интерфейса для подключения съемных носителей памяти - USB/Flash memory card
- Объем памяти для хранения программ - 8 Мб
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC:
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- функция компенсации инструмента
- подача в минуту, подача на оборот
- вызов подпрограммы
- покадровое исполнение
- абсолютное программирование и в приращениях
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Литая чугунная станина
- Полностью закрытое герметичное защитное ограждение
- Серводвигатели перемещений по осям
- Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система СОЖ с баком
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Конвейер для удаления стружки
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Рабочий стол метрического исполнения
- USB порт для копирования программ
- Трансформатор
- Экспортная упаковка
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 380В, 50 Гц
- Потребляемая электрическая мощность, кВА - 25
- Объем бака СОЖ, л - 510

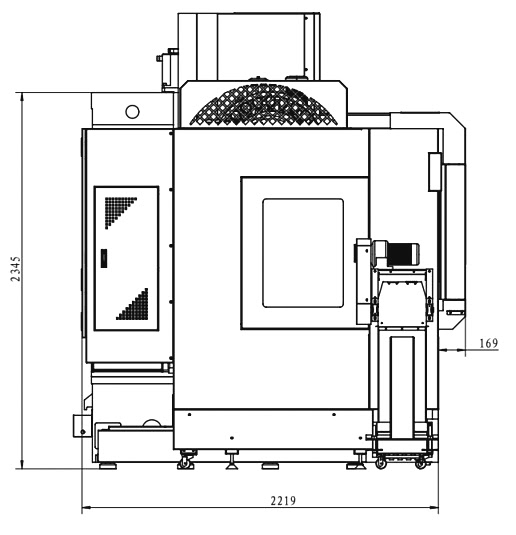

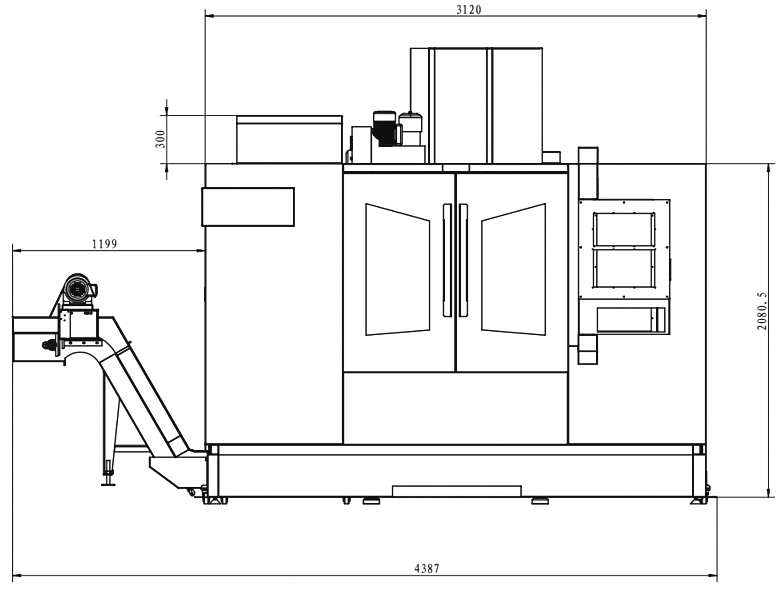

- Габаритные размеры станка, мм
- длина - 3200
- ширина - 2550
- высота - 2700
- Масса ориентировочная, кг - 7000
