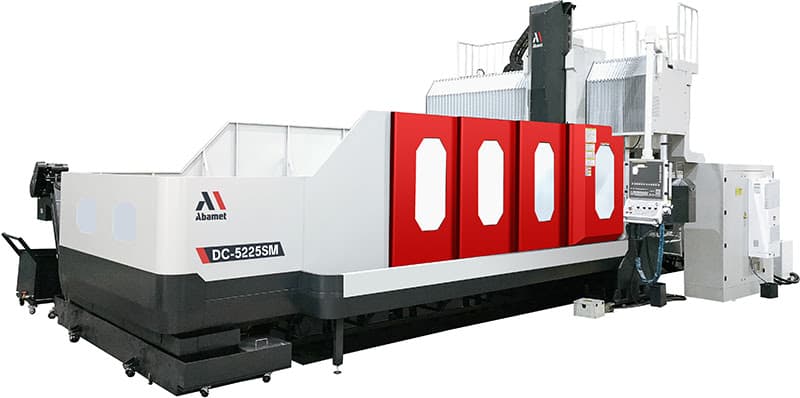

Портальный фрезерный станок с ЧПУ по металлу DC-5225SM, двухколонный, стол 5350х2200 мм
DC-5225SMПод заказ
Портальный фрезерный станок с ЧПУ по металлу DC-5225SM, двухколонный, стол 5350х2200 мм бренда Abamet.ru, артикул DC-5225SM. Цена — от 1 555 829,75 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 5100 / 3000 / 1000; количество осей станка — 3; размер рабочего стола / Диаметр планшайбы, мм — 5350x2200.
Двухколонный вертикально-фрезерный обрабатывающий центр имеет жесткую чугунную станину, ограждение рабочей зоны (без крыши), перемещения по осям XYZ - 5100х3000х1000 мм, рабочий стол 5350х2200 мм, расстояние между колоннами 2520 мм, освещение рабочей зоны, шпиндель BBT50 с редуктором на 6000 оборотов с системой охлаждения и крутящим моментом 770/1892 Нм, систему удаления стружки (два боковых шнека и конвейер с тележкой), систему подачи СОЖ, пульт дистанционного управления, трансформатор, жесткое нарезание резьбы.
От 1 555 829,75 BYN
1 809 104,36 BYNЦена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Расчетная цена от 3 475 741,34 CN¥ по курсу на 20.11.2026
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Ход по осям X/Y/Z, мм
- 5100 / 3000 / 1000
- Количество осей станка
- 3
- Размер рабочего стола / Диаметр планшайбы, мм
- 5350x2200
- Перемещение по оси X, мм
- 5100
- Перемещение по оси Y, мм
- 3000
- Перемещение по оси Z, мм
- 1000
- Максимальные обороты шпинделя, об/мин
- 6000
- Конус шпинделя
- BBT50
- Тип фрезерного станка
- Вертикально-фрезерный двухколонный
- Бренд
- Abamet.ru
- Скидка
- 14%
- Вид номенклатуры
- Фрезерные станки
Технические характеристики
Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Размеры рабочей поверхности стола, мм
- длина - 5350
- ширина - 2200
- Количество Т-образных пазов, шт - 21
- Ширина Т-образных пазов, мм - 28
- Расстояние между соседними Т-образными пазами, мм - 250
- Максимально допустимая нагрузка на стол, кг - 21000
- Расстояние между колоннами/макс. высота заготовки - 2520/1235
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Исполнение конуса шпинделя - BBT50
- Максимальная частота вращения шпинделя, об/мин - 6000
- Мощность шпинделя (пост/макс), кВт - 22/54
- Крутящий момент (пост/макс), Нм - 770/1892
- Способ передачи крутящего момента - прямое соединение с редуктором
- Охлаждение шпинделя - масляное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
- Величина рабочих перемещений по осям, мм
- по оси X - 5100
- по оси Y - 3000
- по оси Z - 1000
- Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 235
- в крайнем верхнем положении шпиндельной группы - 1235
- Максимальная величина рабочих подач, м/мин - 8,0
- Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 12/15/12
- Мощность серводвигателей по осям X/Y/Z, кВт - 9/7/7
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
- Исполнение инструментального магазина - Цепного типа (опция)
- Тип устанавливаемых оправок - BT50
- Количество инструментальных позиций в магазине - 32
- Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 110
- Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 225
- Максимальная длина инструмента, мм - 350
- Максимальный вес устанавливаемого инструмента, кг - 20
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.015/±0.010/±0.008
- Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.012/±0.008/±0.005
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - FANUC 0i MF PLUS type 0
- Количество управляемых осей - 3 (4 c доп. поворотным столом)
- Тип монитора для отображения информации - LCD 15''
- Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
- Интерфейсы для подключения - RJ45
- Объем памяти для хранения программ - 2 ГБ (c Data Server)
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- до 1000 зарегистрированных программ
- функция компенсации инструмента с возможностью учета износа
- контурное управление AICC II с предпросмотром до 1500 кадров
- плавный контроль допуска, контроль рывка
- выбор уровня качества обработки
- пробный запуск
- покадровое исполнение
- подача в минуту, подача на оборот
- абсолютное программирование и в приращениях
- вызов подпрограммы (до 10 вложений)
- масштабирование
- поворот системы координат
- интерфейс iHMI
- многофункциональная среда для создания управляющих программ Manual Guide I
- Data Server с расширением памяти до 2ГБ
- контроль срока службы инструмента
- метрическая и дюймовая системы
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Полностью литая чугунная станина
- Серводвигатели перемещений по осям
- Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система СОЖ с баком
- Датчик уровня СОЖ в баке
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Ручной водяной пистолет (СОЖ) для смыва стружки
- Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
- Система удаления стружки
- Дистанционный пульт управления на кабеле
- Станочное освещение
- Лампа индикации состояния станка
- Датчик закрытия дверей рабочей зоны
- Функция автоматического отключения станка
- Комплект регулировочных опор
- Рабочий стол метрического исполнения
- USB порт для копирования программ
- Цикл прямого резьбонарезания
- Интерфейс Ethernet
- Экспортная упаковка
- Трансформатор
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 380В, 50 Гц
- Потребляемая электрическая мощность, кВА - 60
- Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 900

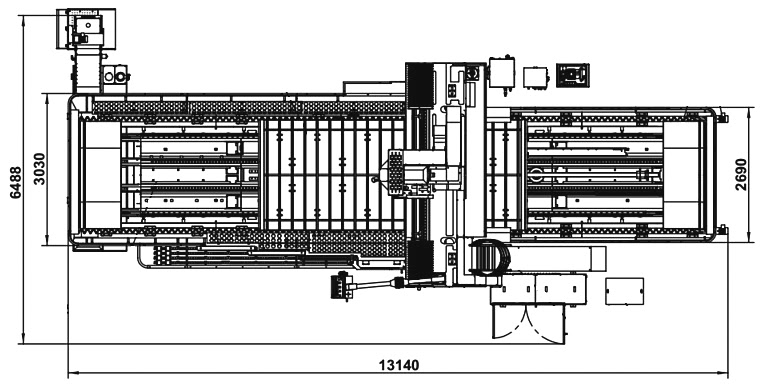

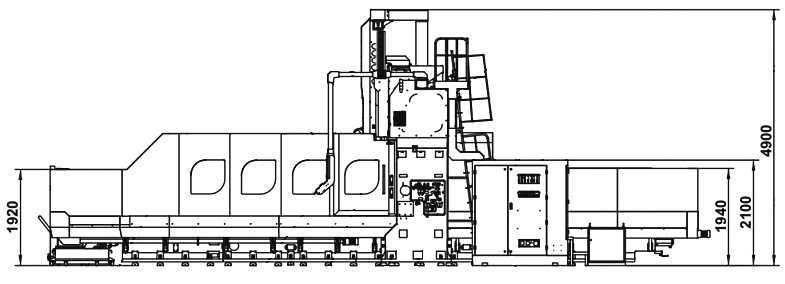

- Габаритные размеры станка, мм
- длина - 13140
- ширина - 5770
- высота - 4900
- Масса ориентировочная, кг - 52000
