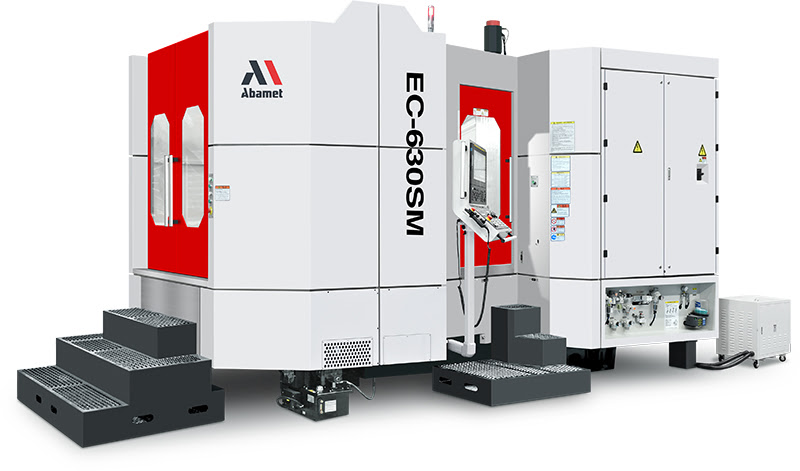

Горизонтально-фрезерный обрабатывающий центр с ЧПУ со сменой палет EC-630SM, палета 630х630 мм

Name: Горизонтально-фрезерный обрабатывающий центр с ЧПУ со сменой палет EC-630SM, палета 630х630 мм
Brand: Abamet.ru
SKU: EC-630SM
Price: 919679.94 BYN
Availability: BackOrder

EC-630SMПод заказ

Горизонтально-фрезерный обрабатывающий центр с ЧПУ со сменой палет EC-630SM, палета 630х630 мм бренда Abamet.ru, артикул EC-630SM. Цена — от 919 679,94 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 1050 / 900 / 900; количество осей станка — 4 (опционально), 3+1; размер рабочего стола / Диаметр планшайбы, мм — 630x630.

Горизонтально-фрезерный обрабатывающий центр с системой смены палет имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 1050х900х900 мм, две поворотные палеты с размерами 630х630 мм, шпиндель BBT50 на 6000 оборотов с редуктором и системой охлаждения, автоматическую систему смазки направляющих и ШВП, систему удаления стружки, систему подачи СОЖ, маслосборник, ЧПУ Fanuc, пульт дистанционного управления, жесткое нарезание резьбы, кондиционер электрошкафа, воздушный и водяной ручные пистолеты, трансформатор.

От 919 679,94 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 2 058 431,64 CN¥ по курсу на 06.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 1050 / 900 / 900
Количество осей станка: 4 (опционально), 3+1
Размер рабочего стола / Диаметр планшайбы, мм: 630x630
Перемещение по оси X, мм: 1050
Перемещение по оси Y, мм: 900
Перемещение по оси Z, мм: 900
Максимальные обороты шпинделя, об/мин: 6000
Конус шпинделя: BBT50
Тип фрезерного станка: Горизонтально-фрезерный
Бренд: Abamet.ru
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ ПО ОСЯМ

Величина рабочих перемещений
- По оси X, мм - 1050
- По оси Y, мм - 900
- По оси Z, мм - 900
Расстояния от торца шпинделя до стола, мм
- Минимальное - 200
- Максимальное - 1100
Расстояния от оси вращения шпинделя до поверхности стола, мм
- Минимальное - 80
- Максимальное - 980

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола/палеты, мм
- Длина - 630
- Ширина - 630
Количество палет, шт. - 2 (1 в рабочей зоне)
Индексация палеты - 1°×360
Количество Т-образных пазов, шт - 5
Ширина Т-образного паза, мм - 18
Расстояние между центрами Т-образных пазов, мм - 125
Максимальные размеры заготовки, мм
- Диаметр - 1100
- Высота - 1100
Максимальный допустимый вес на столе, кг - 1300

ПАРАМЕТРЫ ШПИНДЕЛЯ

Конус шпинделя - BBT50 (штревель 45 град.)
Максимальная скорость вращения шпинделя, об/мин - 6000 (10000 - опция)
Мощность шпинделя (cont/peak), кВт - 22/54
Крутящий момент шпинделя (cont/peak), Нм - 770/1892
Способ передачи крутящего момента - прямой привод c редуктором
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - жидкостное

ПАРАМЕТРЫ ПОДАЧ ПО ОСЯМ

Максимальная скорость холостых перемещений
- По оси X, мм/мин - 40000
- По оси Y, мм/мин - 40000
- По оси Z, мм/мин - 40000
Максимальная величина рабочих подач по осям X/Y/Z, мм/мин - 1-30000
Мощность серводвигателей осей, кВт
- По оси X - 7
- По оси Y - 9
- По оси Z - 7

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА (опция)

Исполнение инструментального магазина - цепного типа с рукой
Тип устанавливаемых оправок - BT50
Количество позиций в магазине, шт - 40/60 (опция)
Максимальные диаметры устанавливаемого инструмента (соседние заняты/пустые), мм - 125/230
Максимальная длина инструмента (вместе с оправкой), мм - 500
Максимальный вес инструмента, кг - 25

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,007/±0,007/±0,007
Повторяемость позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,004/±0,004/±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus, Step 2, Type 3A
Количество управляемых осей - 4 (3+1)
Тип монитора для отображения информации - 15" LCD
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA/RJ45
Объем памяти для хранения программ - 8 Мб
Дополнительная память с Fanuc Data Server - 2 Гб

ПАРАМЕТРЫ УПРАВЛЕНИЯ FANUC

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая 2D визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром макс. 1500 кадров, мин. 400 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
покадровое исполнение
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 влоджений)
USB порт для копирования программ
Data Server с расширением памяти
плата Fast Ethernet
автоматическое выключение станка

ОСОБЕННОСТИ КОНСТРУКЦИИ

Литая чугунная станина
Полное защитное ограждение рабочей зоны
Система автоматической смены палет с двумя палетами
Серводвигатели перемещения по осям
Система автоматической смазки направляющих и ШВП
ШВП с системой охлаждения
Электрошкаф разделен на силовую часть и блок электроавтоматики

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система удаления стружки
Система смыва стружки
Система подачи СОЖ с датчиком уровня СОЖ в баке
Сопла подачи СОЖ вокруг шпинделя
Ручной пневмопистолет для удаления стружки с детали
Ручной пистолет СОЖ для смыва стружки
Автоматическая централизованная система смазки
Трехцветная лампа индикации состояния станка
Освещение рабочей зоны
Пульт дистанционного управления на кабеле
Кондиционер электрошкафа
Жидкостное охлаждение шпинделя
Датчик закрытия дверей рабочей зоны
Маслосборник
Комплект регулировочных опор
Экспортная упаковка (железный ящик)
Трансформатор

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Максимальная потребляемая электрическая мощность, кВА - 60
Давление сжатого воздуха, бар - 6-8
Объем бака СОЖ, л - 900
Габаритные размеры станка в рабочем положении, мм
- Длина - 5910
- Ширина - 3760
- Высота - 3550
Масса станка, кг - 18500
