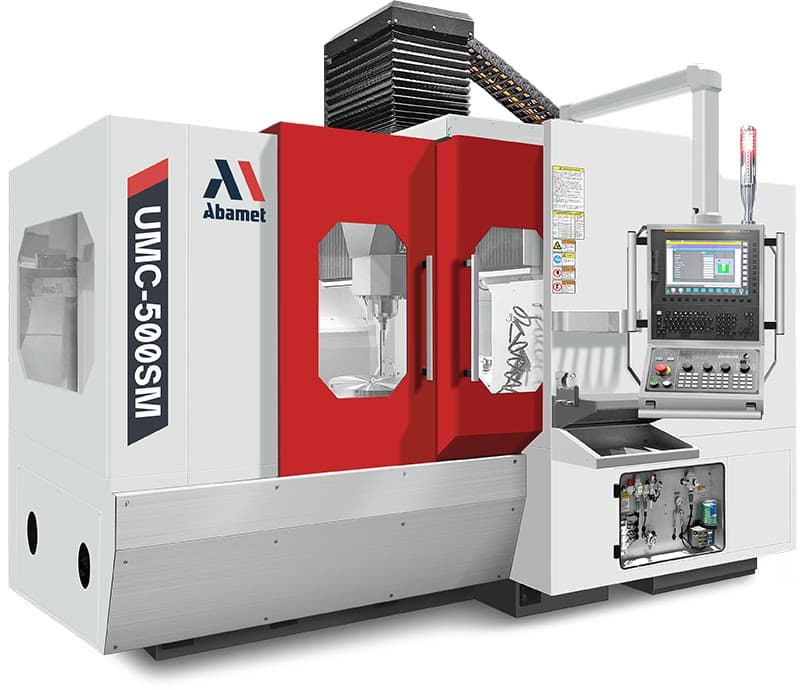

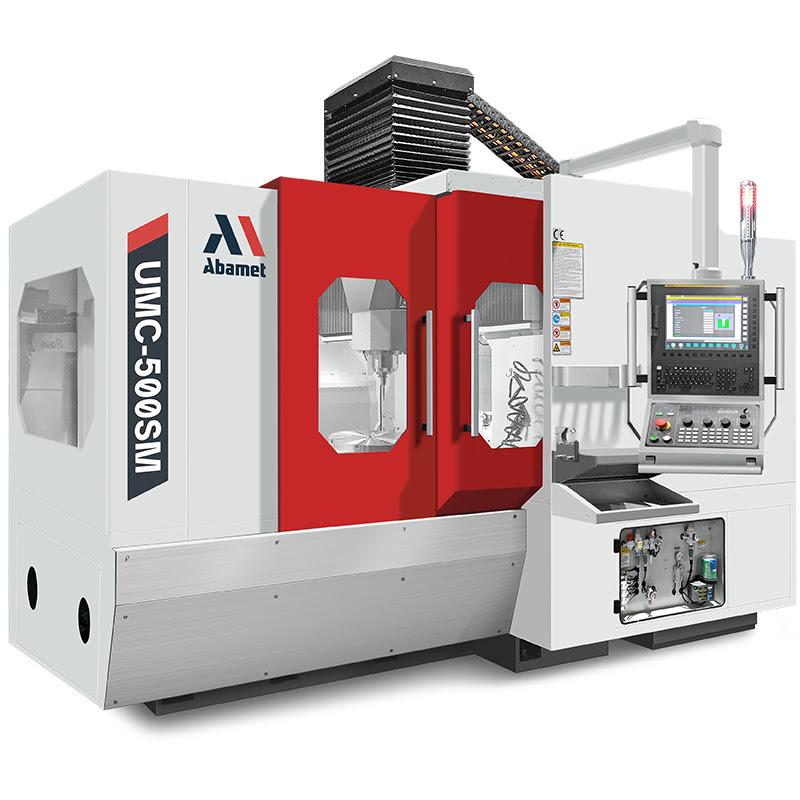

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-500SM, двухколонный, стол-планшайба Ø500 мм

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-500SM, двухколонный, стол-планшайба Ø500 мм

UMC-500SMПод заказ

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-500SM, двухколонный, стол-планшайба Ø500 мм бренда Abamet.ru, артикул UMC-500SM. Цена — от 915 881,45 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 860 / 800 / 500; размер рабочего стола / Диаметр планшайбы, мм — Ø500; количество осей станка — 5 (опционально), 4+1.

Двухколонный вертикально-фрезерный обрабатывающий центр со встроенным наклонно-поворотным столом позволяет c системой ЧПУ Fanuc проводить обработку в режиме 4+1 (полная интерполяция 4-ех осей + одна ось в режиме позиционирования). Станок имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 860х800х500 мм, планшайбу с Т-образными пазами диаметром 500 мм. В базовую комплектацию входят: скоростной шпиндель HSK-A63 на 15000 оборотов с системой охлаждения, автоматический сменщик инструмента на 20 позиций, система удаления стружки, система подачи СОЖ, пульт дистанционного управления.
От 915 881,45 BYN
954 043,18 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 2 046 089,54 CN¥ по курсу на 20.11.2026

Конфигуратор опций
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Ход по осям X/Y/Z, мм
860 / 800 / 500
Размер рабочего стола / Диаметр планшайбы, мм
Ø500
Количество осей станка
5 (опционально), 4+1
Перемещение по оси X, мм
860
Перемещение по оси Y, мм
800
Перемещение по оси Z, мм
500
Максимальные обороты шпинделя, об/мин
15000
Конус шпинделя
HSK-A63
Емкость сменщика инструмента
20
Тип фрезерного станка
Вертикально-фрезерный с наклонно-поворотным столом
Бренд
Abamet.ru
Скидка
4%
Вид номенклатуры
Фрезерные станки

Технические характеристики

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
  • Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 500
  • Количество Т-образных пазов - 8
  • Ширина Т-образных пазов, мм - 12
  • Максимально допустимая нагрузка на стол, кг - Гориз. - 300 / Накл. - 250
ПАРАМЕТРЫ ШПИНДЕЛЯ
  • Исполнение конуса шпинделя - HSK-A63
  • Максимальная частота вращения шпинделя, об/мин - 15000 (20000 - опция c сиcтемой ЧПУ Fanuc)
  • Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 70/149 (15000 об.); 29,2/82,2 (20000 об.)
  • Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 15/38 (15000 об.); 18,5/26 (20000 об.)
  • Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) - 55/100 (шпиндель 15000 об.)
  • Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) - 7,5/27 (шпиндель 15000 об.)
  • Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (шпиндель 15000 об.)
  • Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (шпиндель 15000 об.)
  • Способ передачи крутящего момента - прямой привод
  • Смазка подшипников шпинделя - консистентная
  • Охлаждение шпинделя - масляное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
  • Величина рабочих перемещений по осям
    • по оси Х, мм - 860
    • по оси Y, мм - 800
    • по оси Z, мм - 500
    • по поворотной оси, град - полный оборот (360 град.)
    • по наклонной оси, град. - от +90 до -120
  • Расстояние от поверхности стола до торца шпинделя, мм
    • в крайнем нижнем положении шпинделя - 50
    • в крайнем верхнем положении шпинделя - 550
  • Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 10
  • Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 30/30/30
  • Максимальная скорость наклона, об/мин - 22,2
  • Максимальная скорость поворота, об/мин - 22,2
  • Мощность серводвигателей по осям X/Y/Z, кВт - 7/4/7
  • Крутящий момент поворотной оси, Нм - 1000
  • Тормозной момент поворотной оси, Нм - 1120
  • Крутящий момент наклонной оси, Нм - 1000
  • Тормозной момент наклонной оси, Нм - 1120
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
  • Исполнение инструментального магазина - Барабанного типа
  • Тип устанавливаемых оправок - HSK-A63
  • Количество инструментальных позиций в магазине - 20 (32, 40, 60 - опция)
  • Максимальный диаметр устанавливаемого инструмента, мм - 100
  • Максимальная длина инструмента, мм - 235
  • Максимальный вес устанавливаемого инструмента, кг - 8
ПАРАМЕТРЫ ТОЧНОСТИ
  • Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.003
  • Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.002
  • Точность позиционирования поворотной оси, угл. сек. - ±6
  • Повторяемость позиционирования поворотной оси, угл. сек. - ±3
  • Точность позиционирования наклонной оси, угл. сек. - ±8
  • Повторяемость позиционирования наклонной оси, угл. сек. - ±4
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
  • Тип устройства - FANUC 0i MF Plus type 0 (HNC-848Di, Siemens 828D - опция)
  • Количество управляемых осей - 4+1 (5 c HNC-848Di, 4+1 без TCP c Siemens)
  • Тип монитора для отображения информации - 15"LCD (17'' c HNC-848Di, 10,4'' c Siemens)
  • Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA (USB c HNC-848Di)
  • Объем памяти станка для хранения программ - 2 Мб (5 Гб c HNC-848Di)
  • Дополнительная память с Fanuc Data Server - 2 Гб
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC
  • программирование совместимо с G-кодом стандарта ISO
  • возможность выбора Русского языка
  • графическая 2D визуализация
  • встроенные стандартные циклы обработки
  • текстовый редактор управляющих программ
  • до 1000 зарегистрированных программ
  • функция компенсации инструмента с возможностью учета износа
  • контурное управление AICC II c предпросмотром 400 кадров
  • плавный контроль допуска, контроль рывка
  • выбор уровня качества обработки
  • пробный запуск
  • покадровое исполнение
  • подача в минуту, подача на оборот
  • абсолютное программирование и в приращениях
  • вызов подпрограммы (до 10 вложений)
  • интерфейс iHMI
  • многофункциональная среда для создания управляющих программ Manual Guide I
  • Data Server c расширением памяти
  • индексация рабочей наклонной плоскости TWP
  • преобразование системы координат
  • контроль центральной точки инструмента TCP
ОСОБЕННОСТИ КОНСТРУКЦИИ
  • Полностью литая чугунная станина
  • Встроенный двухосевой наклонно-поворотный стол
  • Серводвигатели перемещений по осям с прямой передачей момента
  • Система автоматической смазки направляющих и ШВП
  • Электрошкаф разделен на силовую часть и блок электроавтоматики
БАЗОВАЯ КОМПЛЕКТАЦИЯ
  • Система подачи СОЖ
  • Датчик уровня СОЖ в баке
  • Система для удаления стружки (два шнека и конвейер с тележкой)
  • Ручной пневмопистолет для удаления стружки и СОЖ с детали
  • Ручной пистолет СОЖ для смыва стружки
  • Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
  • Автоматическая централизованная система смазки
  • Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
  • Станочное освещение
  • Лампа индикации состояния станка
  • Датчик закрытия дверей рабочей зоны
  • Автоматическое отключение станка
  • Комплект регулировочных опор
  • Рабочий стол метрического исполнения
  • Измерительные линейки FAGOR для линейных осей X/Y/Z
  • Измерительные линейки FAGOR для поворотных осей A/C
  • Пульт дистанционного управления на кабеле
  • USB порт для копирования программ
  • Цикл прямого резьбонарезания
  • Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
  • Экспортная упаковка
  • Трансформатор (c системой ЧПУ Fanuc)
  • Соответствие нормам безопасности СЕ
  • Кондиционер электрошкафа
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
  • Электропитание - 3 ф. AC380В, 50 Гц
  • Потребляемая электрическая мощность, кВА - 60 (30 c HNC-848Di)
  • Требования к сжатому воздуху
    • рабочее давление в сети, бар - 6-8
  • Объем бака СОЖ, л - 400

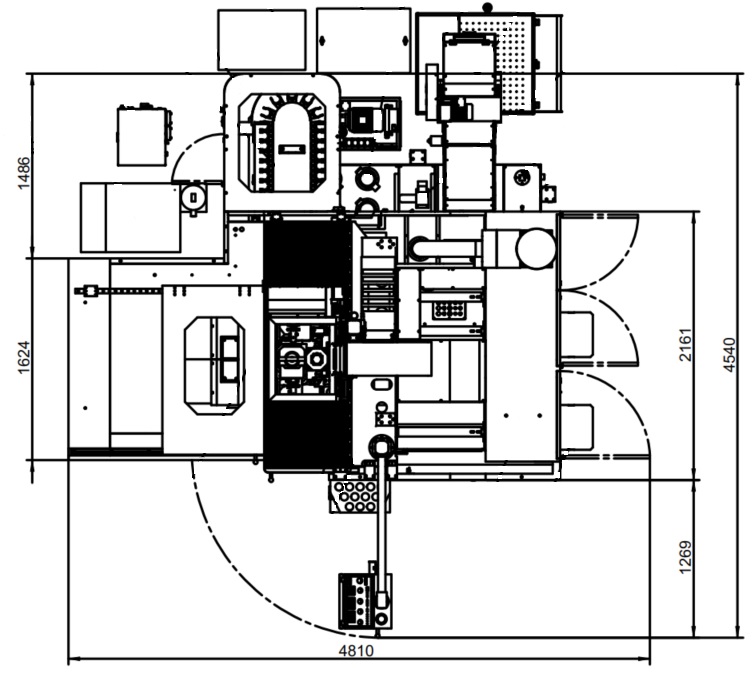

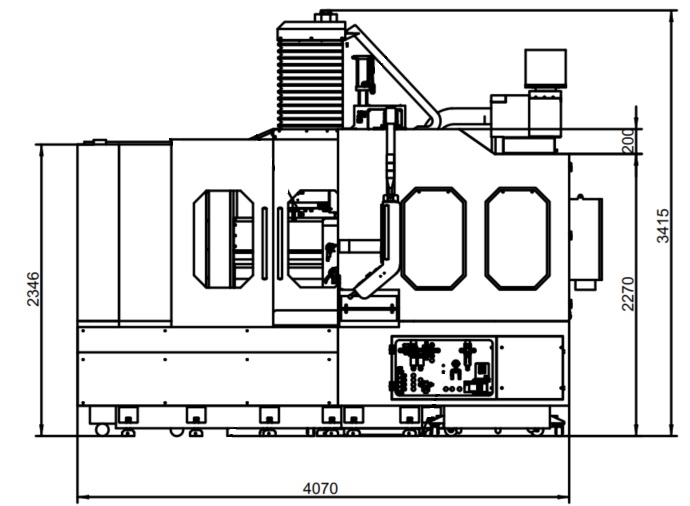

  • Габаритные рабочие размеры станка, мм
    • длина - 4220
    • ширина - 4150
    • высота - 3415
  • Масса ориентировочная, кг - 12500
