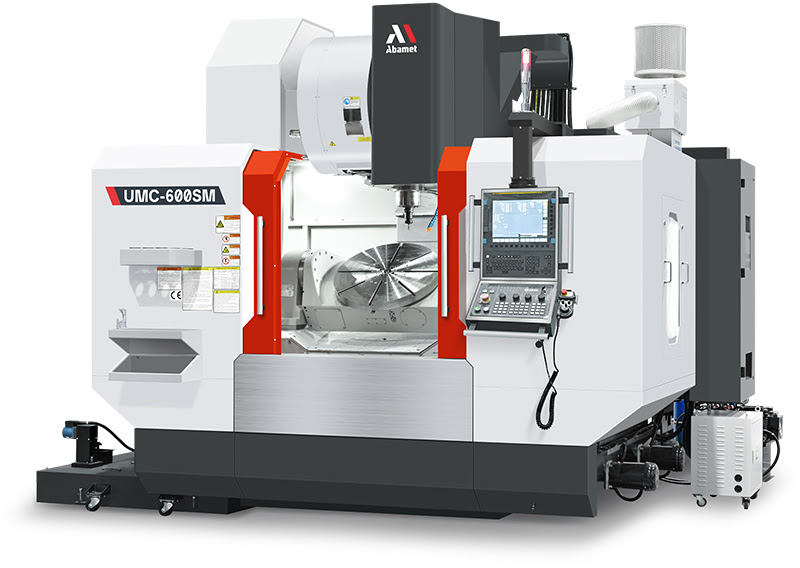

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SM, стол-планшайба Ø630 мм

Name: Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SM, стол-планшайба Ø630 мм
Brand: Abamet.ru
SKU: UMC-600SM
Price: 909510.11 BYN
Availability: BackOrder

UMC-600SMПод заказ

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SM, стол-планшайба Ø630 мм бренда Abamet.ru, артикул UMC-600SM. Цена — от 909 510,11 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 800 / 760 / 700; количество осей станка — 4+1, 5 (опционально); размер рабочего стола / Диаметр планшайбы, мм — Ø630.

Вертикально-фрезерный обрабатывающий центр со встроенным наклонно-поворотным столом позволяет с системой ЧПУ Fanuc проводить обработку в режиме 4+1 (полная интерполяция 4-ех осей + одна ось в режиме позиционирования). Станок имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 800х760х700 мм, планшайбу с Т-образными пазами диаметром 630 мм. В базовую комплектацию входят: шпиндель BBT40 на 10000 оборотов с системой охлаждения, автоматический сменщик бокового типа на 24 инструмента, система удаления стружки, система подачи СОЖ, пульт дистанционного управления, жесткое нарезание резьбы.

От 909 510,11 BYN

1 057 569,90 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 2 019 495,08 CN¥ по курсу на 10.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 800 / 760 / 700
Количество осей станка: 4+1, 5 (опционально)
Размер рабочего стола / Диаметр планшайбы, мм: Ø630
Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 760
Перемещение по оси Z, мм: 700
Максимальные обороты шпинделя, об/мин: 10000
Конус шпинделя: BBT40
Емкость сменщика инструмента: 24
Тип фрезерного станка: Вертикально-фрезерный с наклонно-поворотным столом
Бренд: Abamet.ru
Скидка: 14%
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 630
Количество Т-образных пазов - 8
Ширина Т-образных пазов, мм - 14
Максимально допустимая нагрузка на стол, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40; HSKA63 - опция)
Максимальная частота вращения шпинделя, об/мин - 10000 (12000/15000 - опция)
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 11/20,4 (10000/12000 об.); 9/15 (15000 об.)
Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) - 63/135 (10000/12000 об.); 55/100 (15000 об.)
Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) - 9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (10000/12000/15000 об.)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (10000/12000/15000 об.)
Способ передачи крутящего момента - прямой привод
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям
- по оси Х, мм - 800
- по оси Y, мм - 760
- по оси Z, мм - 700
- по поворотной оси, град - полный оборот (360 град.)
- по наклонной оси, град. - от +90 до -120
Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 50
- в крайнем верхнем положении шпинделя - 750
Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 10/10/10
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 20/20/20
Максимальная скорость наклона, об/мин - 12,5
Максимальная скорость поворота, об/мин - 16,7
Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 24 (32/40 - опция)
Максимальная длина инструмента, мм - 300
Максимальный диаметр устанавливаемого инструмента, мм
- при пустых соседних позициях - 150
- при занятых соседних позициях - 80
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.006 (±0.005 с линейкой - опция)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.004 (±0.003 с линейкой - опция)
Точность позиционирования поворотной оси, угл. сек. - ±8 (±6 с линейкой - опция)
Повторяемость позиционирования поворотной оси, угл. сек. - ±3
Точность позиционирования наклонной оси, угл. сек. - ±23 (±8 с линейкой - опция)
Повторяемость позиционирования наклонной оси, угл. сек. - ±4

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0 (HNC-848D; Siemens 828D - опция)
Количество управляемых осей - 4+1 (5 с HNC-848D; 4+1 без TCP c Siemens)
Тип монитора для отображения информации - 15", сенсорный (17'' c HNC-848D; 10,4'' c Siemens)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA (USB с HNC-848D)
Объем памяти станка для хранения программ - 2 Мб (5 Гб c HNC-848D)
Дополнительная память с Fanuc Data Server - 2 Гб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая 2D визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 400 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server c расширением памяти
индексация рабочей наклонной плоскости TWP
преобразование системы координат
контроль центральной точки инструмента TCP

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Закрытое защитное ограждение с крышей
Встроенный двухосевой наклонно-поворотный стол
Серводвигатели перемещений по осям с прямой передачей момента
Система автоматической смазки направляющих и ШВП
Электрошкаф разделен на силовую часть и блок электроавтоматики

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система подачи СОЖ
Датчик уровня СОЖ в баке
Система для удаления стружки (два шнека и конвейер с тележкой)
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной пистолет СОЖ для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Автоматическая централизованная система смазки
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Автоматическое отключение станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
Пульт дистанционного управления на кабеле
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
Экспортная упаковка
Трансформатор (c системой ЧПУ Fanuc)
Соответствие нормам безопасности СЕ
Кондиционер электрошкафа

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 40 (60 c HNC)
Требования к сжатому воздуху
- рабочее давление в сети, бар - 6-8
Объем бака СОЖ, л - 500
Габаритные рабочие размеры станка, мм
- длина - 4500
- ширина - 4300
- высота - 3550
Масса ориентировочная, кг - 13700
