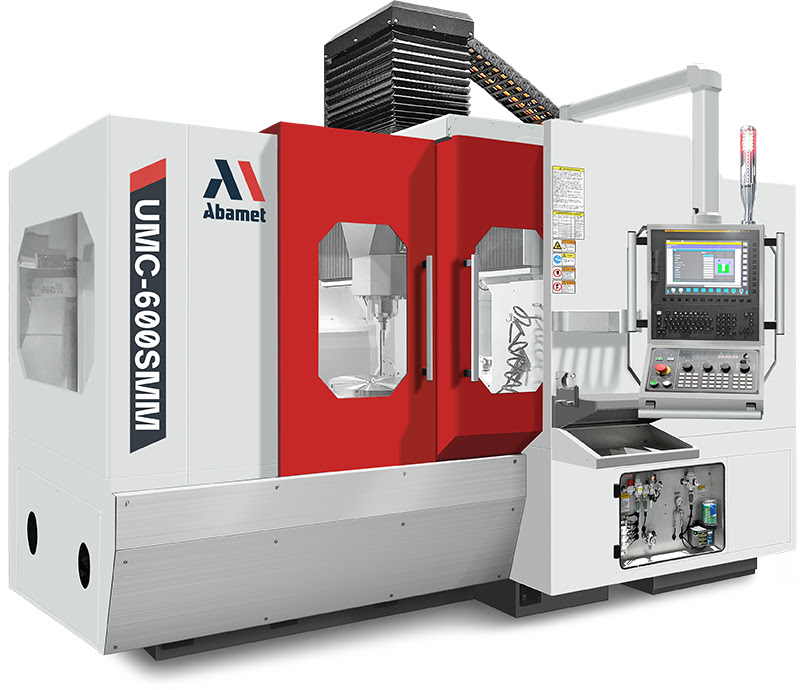

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SMM, двухколонный, стол-планшайба Ø630 мм

Name: Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SMM, двухколонный, стол-планшайба Ø630 мм
Brand: Abamet.ru
SKU: UMC-600SMM
Price: 1070831.76 BYN
Availability: BackOrder

UMC-600SMMПод заказ

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-600SMM, двухколонный, стол-планшайба Ø630 мм бренда Abamet.ru, артикул UMC-600SMM. Цена — от 1 070 831,76 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 860 / 800 / 450; размер рабочего стола / Диаметр планшайбы, мм — Ø630; количество осей станка — 4+1, 5 (опционально).

Двухколонный вертикально-фрезерный обрабатывающий центр со встроенным наклонно-поворотным столом позволяет c системой ЧПУ Fanuc проводить обработку в режиме 4+1 (полная интерполяция 4-ех осей + одна ось в режиме позиционирования). Станок имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 860х800х450 мм, планшайбу с Т-образными пазами диаметром 630 мм. В базовую комплектацию входят: скоростной шпиндель HSK-A63 на 15000 оборотов с системой охлаждения, автоматический сменщик инструмента на 20 позиций, система удаления стружки, система подачи СОЖ, пульт дистанционного управления.

От 1 070 831,76 BYN

1 103 950,27 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 2 396 740,28 CN¥ по курсу на 06.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 860 / 800 / 450
Размер рабочего стола / Диаметр планшайбы, мм: Ø630
Количество осей станка: 4+1, 5 (опционально)
Перемещение по оси X, мм: 860
Перемещение по оси Y, мм: 800
Перемещение по оси Z, мм: 450
Максимальные обороты шпинделя, об/мин: 15000
Конус шпинделя: HSK-A63
Емкость сменщика инструмента: 20
Тип фрезерного станка: Вертикально-фрезерный с наклонно-поворотным столом
Бренд: Abamet.ru
Скидка: 3%
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 630
Количество Т-образных пазов - 8
Ширина Т-образных пазов, мм - 14
Максимально допустимая нагрузка на стол, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - HSK-A63 (BBT40 - опция)
Максимальная частота вращения шпинделя, об/мин - 15000 (20000 - опция с ЧПУ Fanuc)
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 70/149 (15000 об.); 29,2/82,8 (20000 об.)
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 15/38 (15000 об.); 18,5/26 (20000 об.)
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (шпиндель 15000 об.)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (шпиндель 15000 об.)
Способ передачи крутящего момента - прямой привод
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям
- по оси Х, мм - 860
- по оси Y, мм - 800
- по оси Z, мм - 450
- по поворотной оси, град - полный оборот (360 град.)
- по наклонной оси, град. - от +90 до -120
Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 50
- в крайнем верхнем положении шпинделя - 500
Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 10
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 30/30/30
Максимальная скорость наклона, об/мин - 12,5
Максимальная скорость поворота, об/мин - 16,7
Мощность серводвигателей по осям X/Y/Z, кВт - 7/4/7

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Барабанного типа
Тип устанавливаемых оправок - HSK-A63
Количество инструментальных позиций в магазине - 20 (32, 40, 60 - опции)
Максимальный диаметр устанавливаемого инструмента, мм - 100
Максимальная длина инструмента, мм - 235
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.003
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.002

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0 (HNC-848Di - опция)
Количество управляемых осей - 4+1 (5 c HNC-848Di)
Тип монитора для отображения информации - 15" LCD (17'' c HNC-848Di)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA (USB c HNC-848Di)
Объем памяти станка для хранения программ - 2 Мб (5 Гб c HNC-848Di)
Дополнительная память с Fanuc Data Server - 2 Гб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая 2D визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 400 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server c расширением памяти
индексация рабочей наклонной плоскости TWP
преобразование системы координат
контроль центральной точки инструмента TCP

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Встроенный двухосевой наклонно-поворотный стол
Серводвигатели перемещений по осям с прямой передачей момента
Система автоматической смазки направляющих и ШВП
Электрошкаф разделен на силовую часть и блок электроавтоматики

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система подачи СОЖ
Датчик уровня СОЖ в баке
Система для удаления стружки (два шнека и конвейер с тележкой)
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной пистолет СОЖ для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Автоматическая централизованная система смазки
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Автоматическое отключение станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
Измерительные линейки FAGOR для линейных осей X/Y/Z
Измерительные линейки FAGOR для поворотных осей A/C
Пульт дистанционного управления на кабеле
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
Экспортная упаковка
Трансформатор (c системой ЧПУ Fanuc)
Соответствие нормам безопасности СЕ
Кондиционер электрошкафа

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 60 (30 c HNC-848Di)
Требования к сжатому воздуху
- рабочее давление в сети, бар - 6-8
Объем бака СОЖ, л - 400
Габаритные рабочие размеры станка, мм
- длина - 4220
- ширина - 4150
- высота - 3415
Масса ориентировочная, кг - 13500
