Фрезерный обрабатывающий центр с ЧПУ по металлу VF-5SMS, стол 1600х760 мм

Name: Фрезерный обрабатывающий центр с ЧПУ по металлу VF-5SMS, стол 1600х760 мм
Brand: Abamet.ru
SKU: VF-5SMS
Price: 412370.69 BYN
Availability: BackOrder

VF-5SMSПод заказ

Фрезерный обрабатывающий центр с ЧПУ по металлу VF-5SMS, стол 1600х760 мм бренда Abamet.ru, артикул VF-5SMS. Цена — от 412 370,69 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 1400 / 760 / 700; количество осей станка — 3, 4 (опционально), 4+1 (опционально); размер рабочего стола / Диаметр планшайбы, мм — 1600х760.

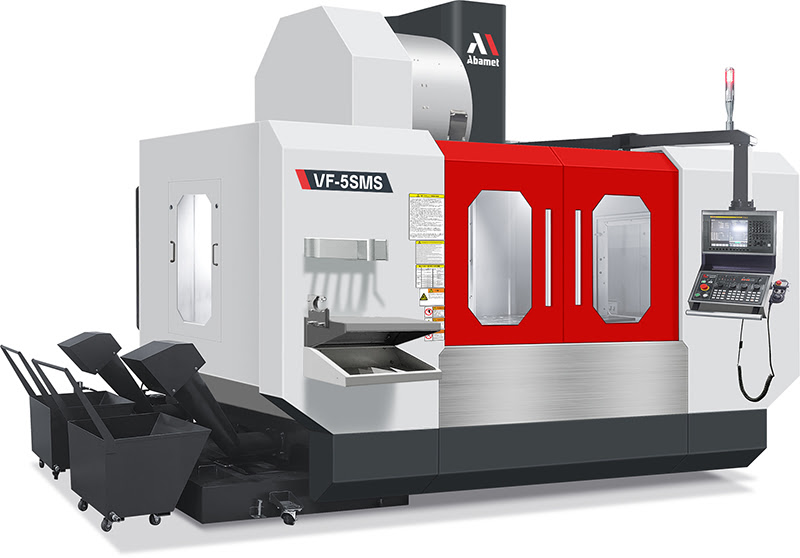

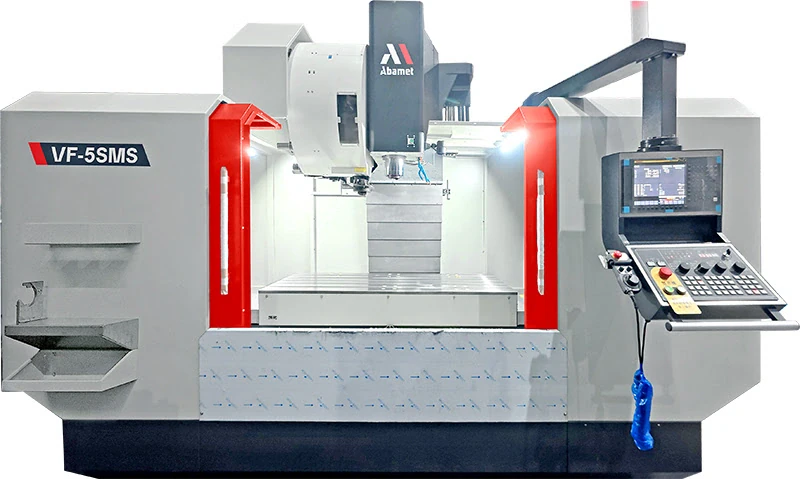

Вертикально-фрезерный центр имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 1400х760х700 мм, рабочий стол 1600х760 мм, освещение рабочей зоны, шпиндель BBT40 на 8000 оборотов с системой охлаждения, автоматическую систему смазки направляющих и ШВП, автоматический сменщик на 24 инструмента, систему удаления стружки (два шнека), систему подачи СОЖ, пульт дистанционного управления, жесткое нарезание резьбы.

От 412 370,69 BYN

521 988,22 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 915 636,42 CN¥ по курсу на 10.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 1400 / 760 / 700
Количество осей станка: 3, 4 (опционально), 4+1 (опционально)
Размер рабочего стола / Диаметр планшайбы, мм: 1600х760
Перемещение по оси X, мм: 1400
Перемещение по оси Y, мм: 760
Перемещение по оси Z, мм: 700
Максимальные обороты шпинделя, об/мин: 8000
Конус шпинделя: BBT40
Емкость сменщика инструмента: 24
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Abamet.ru
Скидка: 21%
Вид номенклатуры: Фрезерные станки

Технические характеристики

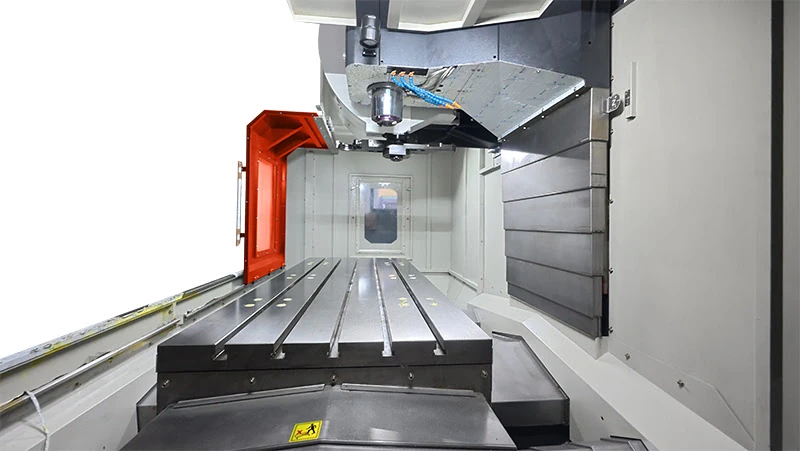

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1600
- ширина - 760
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между соседними Т-образными пазами, мм - 125
Максимально допустимая нагрузка на стол, кг - 1200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
Максимальная частота вращения шпинделя, об/мин - 8000 (10000/12000 - опция)
Мощность шпинделя (пост/макс), кВт - 11/20,4
Крутящий момент (пост/макс), Нм - 52,5/130
Способ передачи крутящего момента - ременный привод
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1400
- по оси Y - 760
- по оси Z - 700
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 140
- в крайнем верхнем положении шпиндельной группы - 840
Максимальная величина рабочих подач, м/мин - 10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 20/20/20
Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3

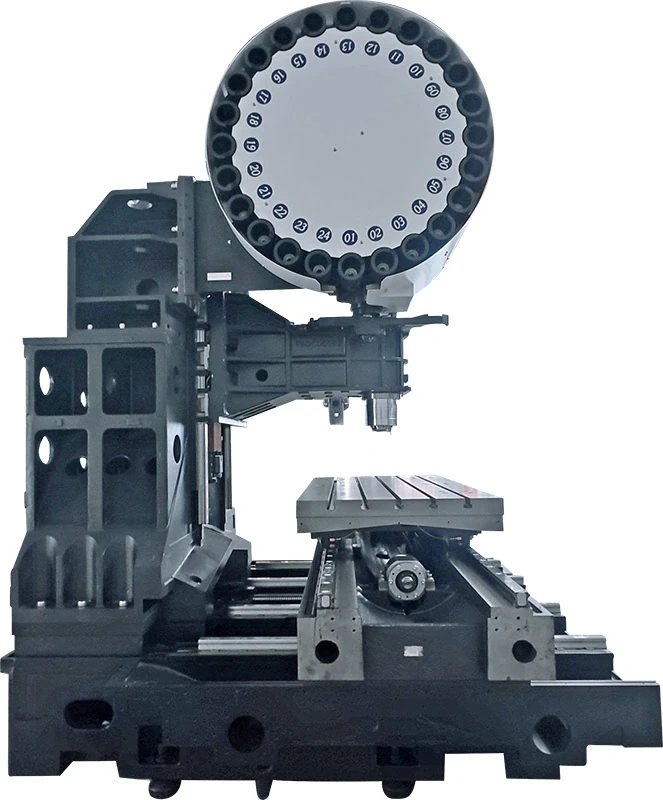

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 24 (32/40 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 80
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 150
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,006
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

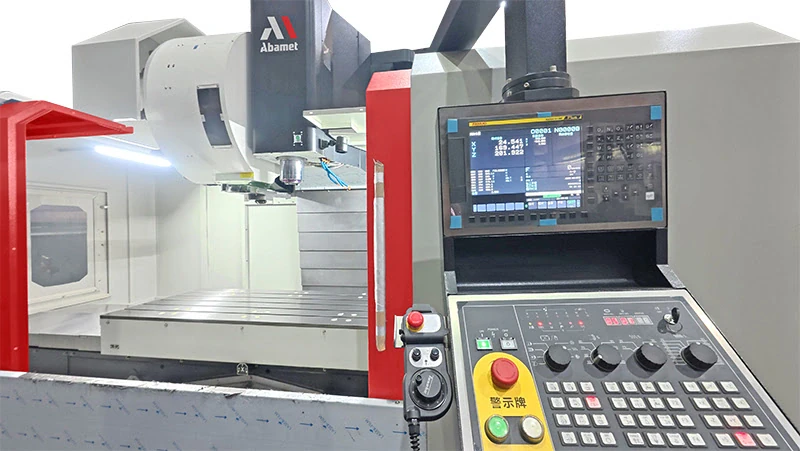

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A (absolute type 0 - опция)
Количество управляемых осей - 3 (4 с доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

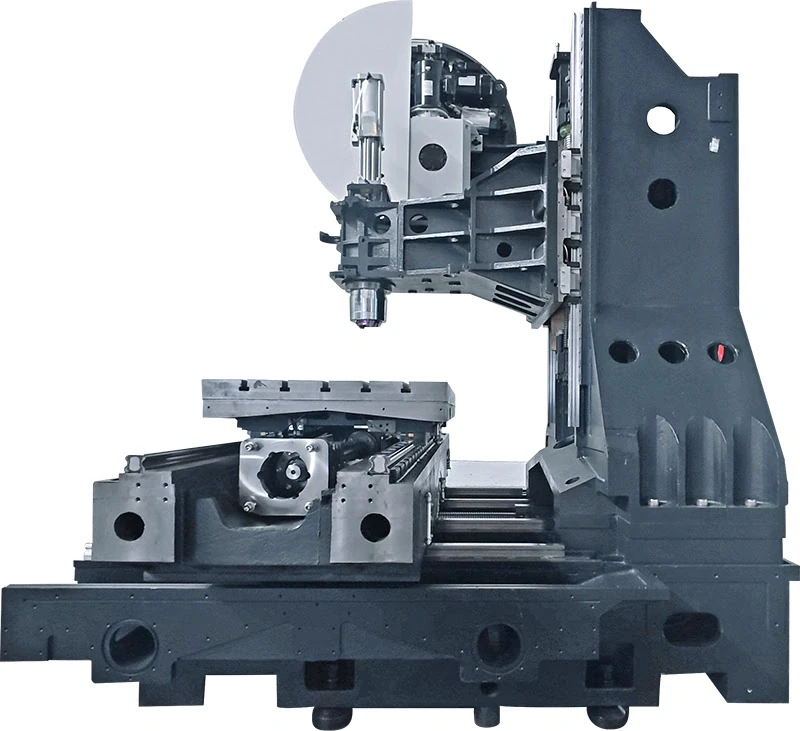

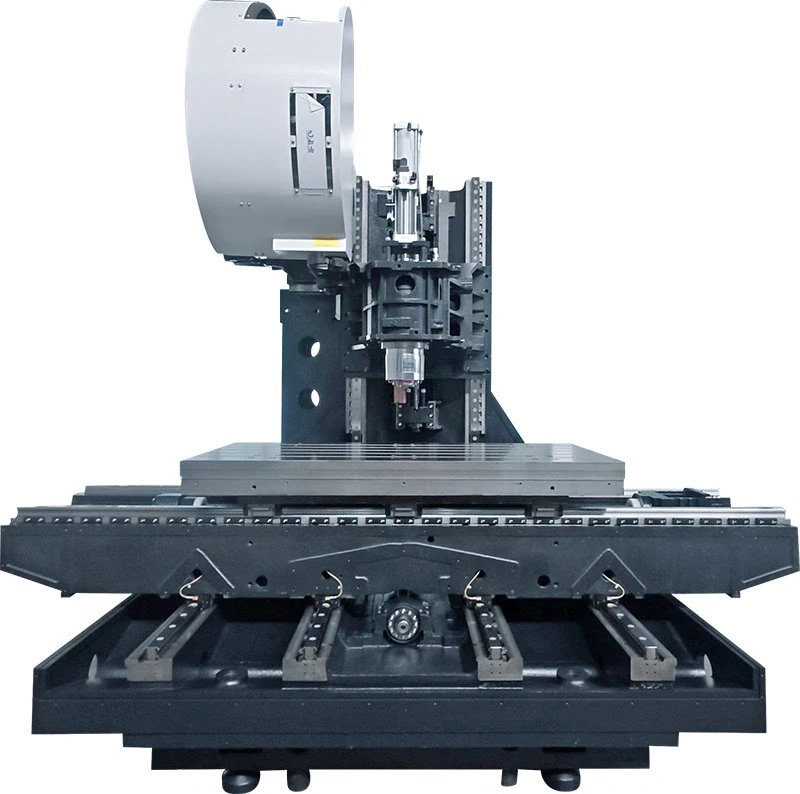

Полностью литая чугунная станина

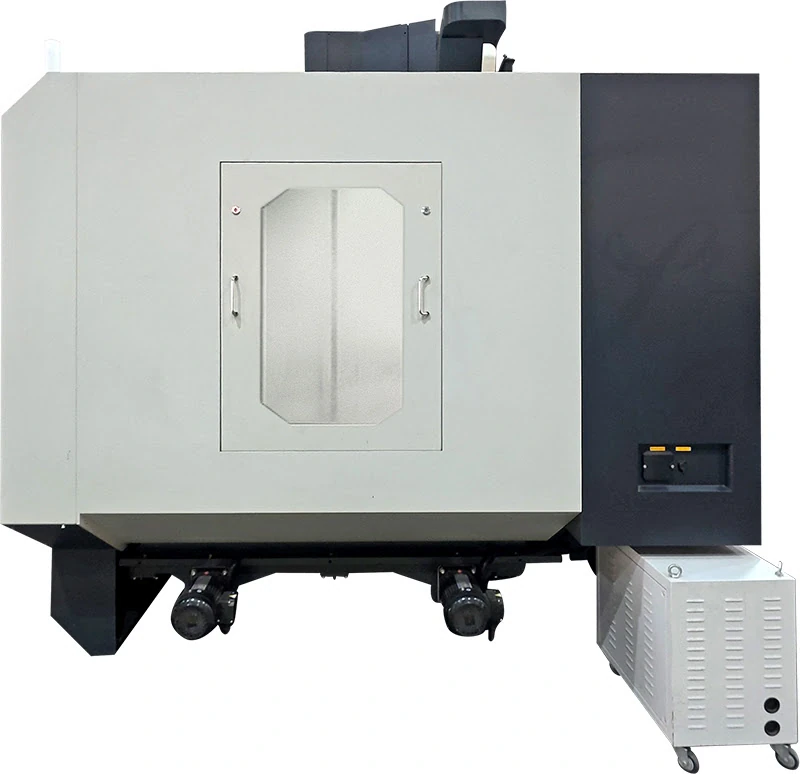

Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 40
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 500
Габаритные размеры станка, мм
- длина - 5250
- ширина - 3500
- высота - 3200
Масса ориентировочная, кг - 10800
