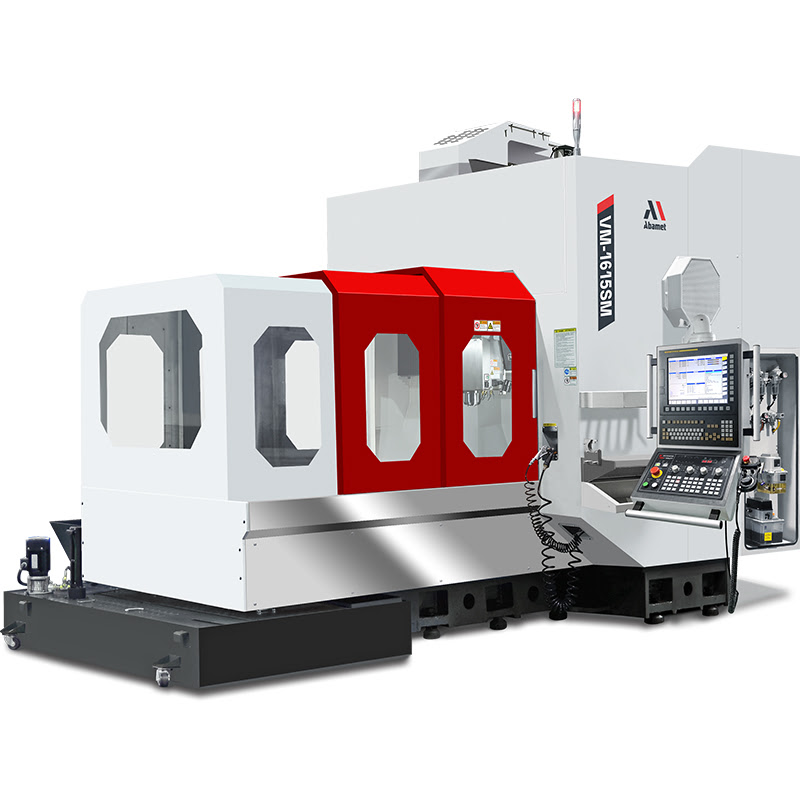

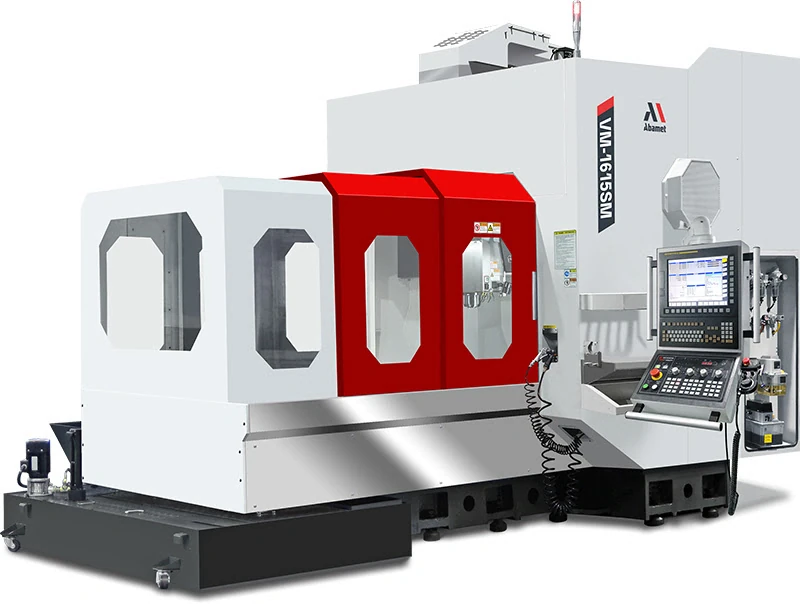

Высокоскоростной фрезерный станок с ЧПУ по металлу VM-1615SM, двухколонный, стол 1800х1300 мм

Name: Высокоскоростной фрезерный станок с ЧПУ по металлу VM-1615SM, двухколонный, стол 1800х1300 мм
Brand: Abamet.ru
SKU: VM-1615SM
Price: 858279.36 BYN
Availability: BackOrder

VM-1615SMПод заказ

Высокоскоростной фрезерный станок с ЧПУ по металлу VM-1615SM, двухколонный, стол 1800х1300 мм бренда Abamet.ru, артикул VM-1615SM. Цена — от 858 279,36 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 1600 / 1300 / 700; количество осей станка — 3; размер рабочего стола / Диаметр планшайбы, мм — 1800х1300.

Высокоскоростной вертикально-фрезерный обрабатывающий центр с двумя колоннами имеет защитное ограждение рабочей зоны, жесткую чугунную станину, роликовые направляющие качения, перемещения по осям XYZ - 1600х1300х700 мм, рабочий стол 1800х1300 мм, расстояние между колоннами 1500 мм, шпиндель HSK A63 на 15000 оборотов с прямым приводом и системой охлаждения, измерительные линейки на осях XYZ, два шнека для сбора стружки, систему подачи СОЖ, пульт дистанционного управления, ЧПУ с экраном 15'', кондиционер электрошкафа, трансформатор. Автоматический сменщик инструмента предлагается в качестве опции.

От 858 279,36 BYN

953 643,73 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 1 905 741,24 CN¥ по курсу на 10.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 1600 / 1300 / 700
Количество осей станка: 3
Размер рабочего стола / Диаметр планшайбы, мм: 1800х1300
Перемещение по оси X, мм: 1600
Перемещение по оси Y, мм: 1300
Перемещение по оси Z, мм: 700
Максимальные обороты шпинделя, об/мин: 15000
Конус шпинделя: HSK-A63
Тип фрезерного станка: Вертикально-фрезерный двухколонный
Бренд: Abamet.ru
Скидка: 10%
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1800
- ширина - 1300
Количество Т-образных пазов, шт - 8
Ширина Т-образных пазов, мм - 22
Расстояние между соседними Т-образными пазами, мм - 160
Максимально допустимая нагрузка на стол, кг - 4000
Расстояние между колоннами/макс. высота заготовки - 1500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - HSK-A63
Максимальная частота вращения шпинделя, об/мин - 15000
Мощность шпинделя (пост/макс), кВт - 15/38
Крутящий момент (пост/макс), Нм - 70/149
Способ передачи крутящего момента - прямой привод
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1600
- по оси Y - 1300
- по оси Z - 700
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 225
- в крайнем верхнем положении шпиндельной группы - 925
Максимальная величина рабочих подач, м/мин - 10/10/10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 30/30/30
Мощность серводвигателей по осям X/Y/Z, кВт - 9/4/9

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа с рукой (опция)
Тип устанавливаемых оправок - HSK A63
Количество инструментальных позиций в магазине - 24/32//40/60
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 100
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 130
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005 (линейки в базовой компл.)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,003 (линейки в базовой компл.)

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 2 ГБ (с Data Server)

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 60
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 550
Габаритные размеры станка, мм
- длина - 5050
- ширина - 3680
- высота - 3860
Масса ориентировочная, кг - 19000
