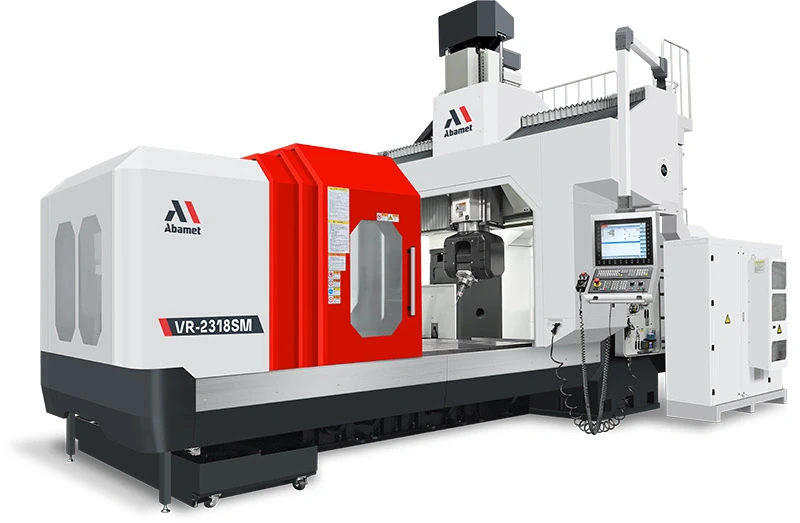

Пятиосевой фрезерный обрабатывающий центр с ЧПУ по металлу VR-2318SM, двухколонный, стол 2300х1600 мм

Name: Пятиосевой фрезерный обрабатывающий центр с ЧПУ по металлу VR-2318SM, двухколонный, стол 2300х1600 мм
Brand: Abamet.ru
SKU: VR-2318SM
Price: 1840757.35 BYN
Availability: BackOrder

VR-2318SMПод заказ

Пятиосевой фрезерный обрабатывающий центр с ЧПУ по металлу VR-2318SM, двухколонный, стол 2300х1600 мм бренда Abamet.ru, артикул VR-2318SM. Цена — от 1 840 757,35 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 2300 / 2500 / 1000; количество осей станка — 4+1; размер рабочего стола / Диаметр планшайбы, мм — 2300х1600.

Двухколонный пятиосевой (4+1) фрезерный обрабатывающий центр с наклонно-поворотным шпинделем имеет жесткую чугунную станину, полное защитное ограждение рабочей зоны, перемещения по линейным осям X/Y/Z - 2300/2500/1000 мм, по поворотным осям B/C - ±110°/±360°, рабочий стол 2300х1600 мм, расстояние между колоннами 1820 мм, интегрированный шпиндель HSK-A63 на 20000 оборотов с системой охлаждения, ЧПУ Fanuc 0i-MF Plus type 0 c TWP и TCP, систему удаления стружки (два шнека и конвейер с тележкой), систему подачи СОЖ, кондиционер электрошкафа, пульт дистанционного управления, трансформатор.

От 1 840 757,35 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 4 087 255,70 CN¥ по курсу на 10.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм: 2300 / 2500 / 1000
Количество осей станка: 4+1
Размер рабочего стола / Диаметр планшайбы, мм: 2300х1600
Перемещение по оси X, мм: 2300
Перемещение по оси Y, мм: 2500
Перемещение по оси Z, мм: 1000
Максимальные обороты шпинделя, об/мин: 20000
Конус шпинделя: HSK-A63
Тип фрезерного станка: С наклонно-поворотным шпинделем
Бренд: Abamet.ru
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ ПО ОСЯМ

Величина рабочих перемещений
- По оси X, мм - 2300
- По оси Y, мм - 2500
- По оси Z, мм - 1000
- По наклонной оси B, град. - ±110
- По поворотной оси C, град. - ±360
Расстояния от торца шпинделя до поверхности стола, мм
- Минимальное - 160
- Максимальное - 1160
Расстояние между колоннами, мм - 1820

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола, мм
- Длина - 2300
- Ширина - 1600
Количество Т-образных пазов, шт - 8
Ширина Т-образного паза, мм - 22
Расстояние между центрами Т-образных пазов, мм - 180
Максимальный допустимый вес на столе, кг - 8000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Конус интегрированного шпинделя - HSK-A63
Максимальная скорость вращения шпинделя, об/мин - 20000
Мощность шпинделя, кВт - 25/30
Крутящий момент шпинделя, Нм - 70/87
Способ передачи крутящего момента - мотор-шпиндель
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - жидкостное

ПАРАМЕТРЫ ПОДАЧ ПО ОСЯМ

Максимальная скорость холостых перемещений
- По оси X, мм/мин - 15000
- По оси Y, мм/мин - 20000
- По оси Z, мм/мин - 12000
- По оси B, об/мин - 60
- По оси C, об/мин - 60
Максимальная величина рабочих подач по осям X/Y/Z, мм/мин - 10000
Мощность серводвигателей осей, кВт
- По оси X - 9
- По оси Y - 5
- По оси Z - 5

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА (опция)

Исполнение инструментального магазина - цепного типа с рукой
Тип устанавливаемых оправок - HSK-A63
Количество позиций в магазине, шт - 32/40/60
Максимальные диаметры устанавливаемого инструмента (соседние заняты/пустые), мм - 75/130
Максимальная длина инструмента (вместе с оправкой), мм - 300
Максимальный вес инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,020/±0,018/±0,010
Повторяемость позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,015/±0,013/±0,008

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0
Количество управляемых осей - 4+1
Тип монитора для отображения информации - 15" LCD
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Объем памяти для хранения программ - 2 Мб
Дополнительная память с Fanuc Data Server - 2 Гб

ПАРАМЕТРЫ УПРАВЛЕНИЯ FANUC

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая 2D визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром макс. 1500 кадров, мин. 400 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
покадровое исполнение
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
интерфейс iHMI
многофункциональная среда для создания УП Manual Guide I
USB порт для копирования программ
Data Server с расширением памяти
Интерфейс Ethernet
индексация рабочей наклонной плоскости TWP
контроль центральной точки иснрумента TCP

ОСОБЕННОСТИ КОНСТРУКЦИИ

Литая чугунная станина
Защитное ограждение рабочей зоны с крышей
Двухколонная конструкция
Двухрычажный наклонный шпиндель с прямым приводом
Серводвигатели перемещения по осям
Система автоматической смазки направляющих и ШВП
Электрошкаф разделен на силовую часть и блок электроавтоматики

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система удаления стружки (два шнека и ленточный конвейер с тележкой)
Система подачи СОЖ с датчиком уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки с детали
Ручной пистолет СОЖ для смыва стружки
Автоматическая централизованная система смазки
Лампа индикации состояния станка
Освещение рабочей зоны
Автоматическое отключение станка
Пульт дистанционного управления на кабеле
Кондиционер электрошкафа
Система защиты от столкновений
Жидкостное охлаждение шпинделя
Измерительные линейки для линейных осей X/Y/Z
Измерительные линейки для поворотных осей B/C
Система защиты от столкновений Montronix
Датчик закрытия дверей рабочей зоны
Осушитель воздуха
Комплект регулировочных опор
Экспортная упаковка (железный ящик)
Трансформатор

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Максимальная потребляемая электрическая мощность, кВА - 80
Давление сжатого воздуха, бар - 6-8
Объем бака СОЖ, л - 550
Габаритные размеры станка в рабочем положении, мм
- Длина - 7366
- Ширина - 4933
- Высота - 5510
Масса станка, кг - 29000
