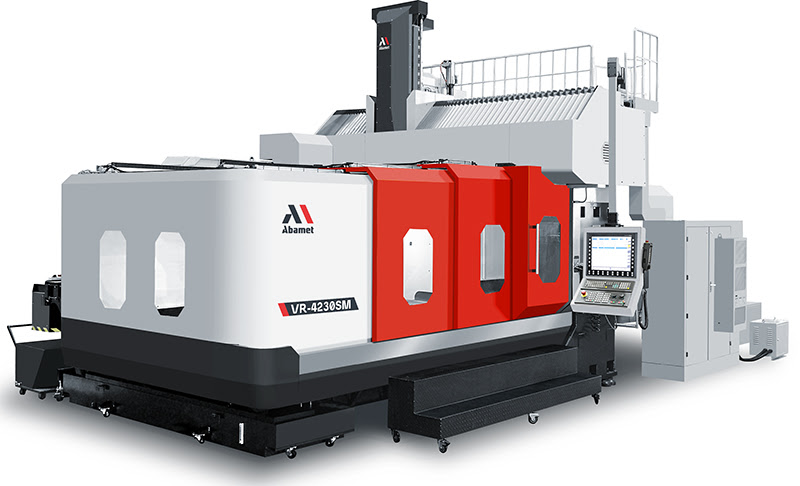

Пятиосевой фрезерный обрабатывающий центр с ЧПУ по металлу VR-4230SM, двухколонный, стол 4350х2500 мм
VR-4230SMПод заказ
Пятиосевой фрезерный обрабатывающий центр с ЧПУ по металлу VR-4230SM, двухколонный, стол 4350х2500 мм бренда Abamet.ru, артикул VR-4230SM. Цена — от 2 690 773,82 BYN с НДС, под заказ. Основные параметры: ход по осям X/Y/Z, мм — 4200 / 3400 / 1000; количество осей станка — 4+1; размер рабочего стола / Диаметр планшайбы, мм — 4350x2500.
Двухколонный пятиосевой (4+1) фрезерный обрабатывающий центр с наклонно-поворотным шпинделем имеет жесткую чугунную станину, защитное ограждение рабочей зоны без крыши в базовой комплектации, перемещения по линейным осям X/Y/Z - 4200/3400/1000 мм, по поворотным осям B/C - ±110°/±360°, рабочий стол 4350х2500 мм, расстояние между колоннами 3020 мм, интегрированный шпиндель HSK-A63 на 20000 оборотов с системой охлаждения, ЧПУ Fanuc 0i-MF Plus type 0 c TWP и TCP, систему удаления стружки (два шнека и конвейер с тележкой), систему подачи СОЖ, кондиционер электрошкафа, пульт дистанционного управления.
От 2 690 773,82 BYN
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Расчетная цена от 6 011 219,28 CN¥ по курсу на 20.11.2026
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Ход по осям X/Y/Z, мм
- 4200 / 3400 / 1000
- Количество осей станка
- 4+1
- Размер рабочего стола / Диаметр планшайбы, мм
- 4350x2500
- Перемещение по оси X, мм
- 4200
- Перемещение по оси Y, мм
- 3400
- Перемещение по оси Z, мм
- 1000
- Максимальные обороты шпинделя, об/мин
- 20000
- Конус шпинделя
- HSK-A63
- Тип фрезерного станка
- С наклонно-поворотным шпинделем
- Бренд
- Abamet.ru
- Вид номенклатуры
- Фрезерные станки
Технические характеристики
Технические характеристики

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ ПО ОСЯМ
- Величина рабочих перемещений
- По оси X, мм - 4200
- По оси Y, мм - 3400
- По оси Z, мм - 1000
- По наклонной оси B, град. - ±110
- По поворотной оси C, град. - ±360
- Расстояния от торца шпинделя до поверхности стола, мм
- Минимальное - 160
- Максимальное - 1160
- Расстояние между колоннами, мм - 3020
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Размеры рабочего стола, мм
- Длина - 4350
- Ширина - 2500
- Количество Т-образных пазов, шт - 17
- Ширина Т-образного паза, мм - 28
- Расстояние между центрами Т-образных пазов, мм - 250
- Максимальный допустимый вес на столе, кг - 18000
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Конус интегрированного шпинделя - HSK-A63
- Максимальная скорость вращения шпинделя, об/мин - 20000
- Мощность шпинделя, кВт - 25/30
- Крутящий момент шпинделя, Нм - 70/87
- Способ передачи крутящего момента - мотор-шпиндель
- Смазка подшипников шпинделя - консистентная
- Охлаждение шпинделя - жидкостное
ПАРАМЕТРЫ ПОДАЧ ПО ОСЯМ
- Максимальная скорость холостых перемещений
- По оси X, мм/мин - 12000
- По оси Y, мм/мин - 12000
- По оси Z, мм/мин - 12000
- По оси B, об/мин - 60
- По оси C, об/мин - 60
- Максимальная величина рабочих подач по осям X/Y/Z, мм/мин - 8000
- Мощность серводвигателей осей, кВт
- По оси X - 9
- По оси Y - 5
- По оси Z - 5
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА (опция)
- Исполнение инструментального магазина - цепного типа с рукой
- Тип устанавливаемых оправок - HSK-A63
- Количество позиций в магазине, шт - 32/40/60
- Максимальные диаметры устанавливаемого инструмента (соседние заняты/пустые), мм - 75/130
- Максимальная длина инструмента (вместе с оправкой), мм - 300
- Максимальный вес инструмента, кг - 8
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,020/±0,018/±0,010
- Повторяемость позиционирования по осям X/Y/Z (JIS B6330), мм - ±0,015/±0,013/±0,008
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - FANUC 0i MF Plus type 0
- Количество управляемых осей - 4+1
- Тип монитора для отображения информации - 15" LCD
- Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
- Объем памяти для хранения программ - 2 Мб
- Дополнительная память с Fanuc Data Server - 2 Гб
ПАРАМЕТРЫ УПРАВЛЕНИЯ FANUC
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая 2D визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- до 1000 зарегистрированных программ
- функция компенсации инструмента с возможностью учета износа
- контурное управление AICC II c предпросмотром макс. 1500 кадров, мин. 400 кадров
- плавный контроль допуска, контроль рывка
- выбор уровня качества обработки
- покадровое исполнение
- абсолютное программирование и в приращениях
- вызов подпрограммы (до 10 вложений)
- интерфейс iHMI
- многофункциональная среда для создания УП Manual Guide I
- USB порт для копирования программ
- Data Server с расширением памяти
- Интерфейс Ethernet
- индексация рабочей наклонной плоскости TWP
- контроль центральной точки иснрумента TCP
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Литая чугунная станина
- Защитное ограждение рабочей зоны без крыши
- Двухколонная конструкция
- Двухрычажный наклонный шпиндель с прямым приводом
- Серводвигатели перемещения по осям
- Система автоматической смазки направляющих и ШВП
- Электрошкаф разделен на силовую часть и блок электроавтоматики
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система удаления стружки (два шнека и ленточный конвейер с тележкой)
- Система подачи СОЖ с датчиком уровня СОЖ в баке
- Ручной пневмопистолет для удаления стружки с детали
- Ручной пистолет СОЖ для смыва стружки
- Автоматическая централизованная система смазки
- Лампа индикации состояния станка
- Освещение рабочей зоны
- Автоматическое отключение станка
- Пульт дистанционного управления на кабеле
- Кондиционер электрошкафа
- Система защиты от столкновений
- Жидкостное охлаждение шпинделя
- Измерительные линейки для линейных осей X/Y/Z
- Измерительные линейки для поворотных осей B/C
- Система защиты от столкновений Montronix
- Датчик закрытия дверей рабочей зоны
- Осушитель воздуха
- Комплект регулировочных опор
- Экспортная упаковка (железный ящик)
- Трансформатор
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. AC380В, 50 Гц
- Максимальная потребляемая электрическая мощность, кВА - 80
- Давление сжатого воздуха, бар - 6-8
- Объем бака СОЖ, л - 900
- Габаритные размеры станка в рабочем положении, мм
- Длина - 11140
- Ширина - 6210
- Высота - 5570
- Масса станка, кг - 55000
