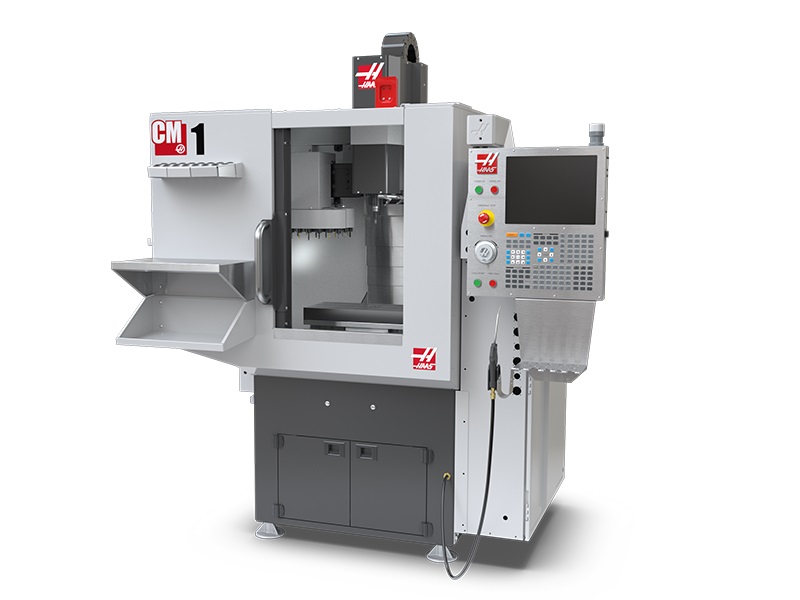

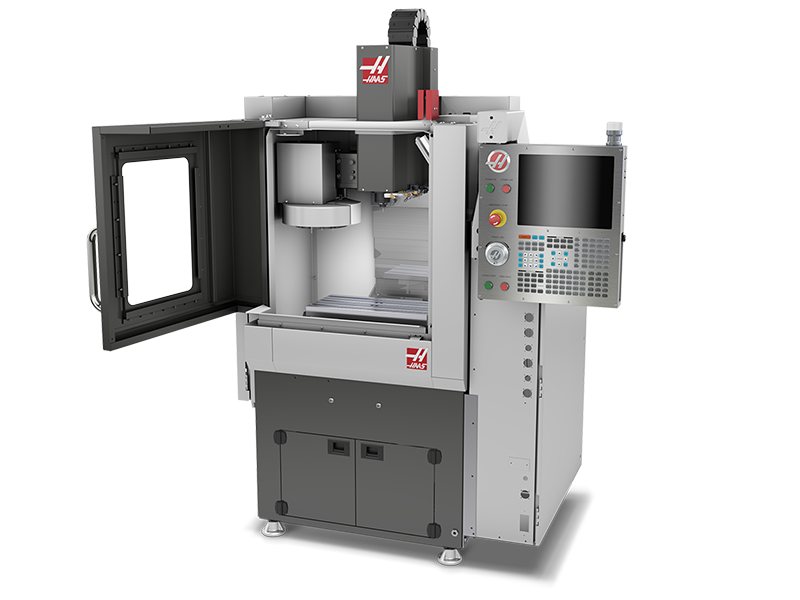

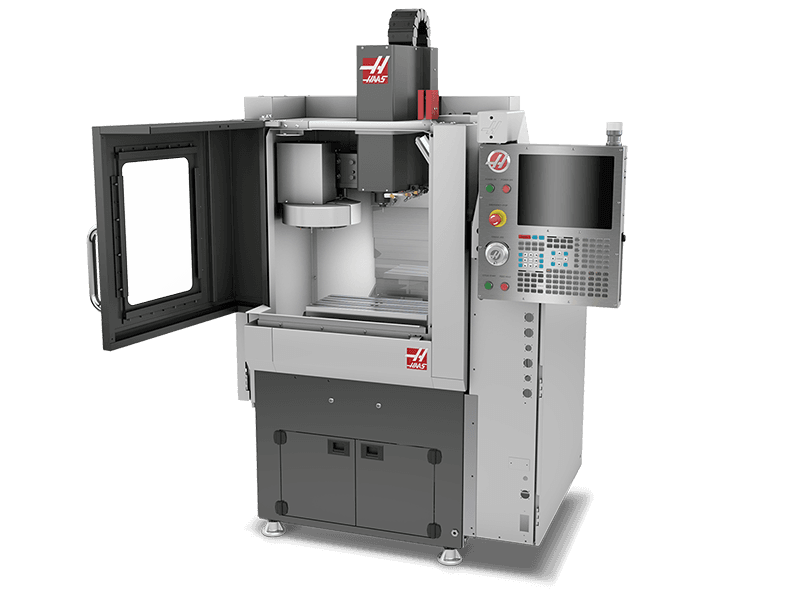

Фрезерный станок Haas CM-1

Name: Haas CM-1
Brand: Haas
SKU: CM-1
Availability: Discontinued

CM-1Архив

Фрезерный станок Haas CM-1, артикул CM-1. Цена по запросу, товар в архиве. Основные параметры: перемещение по оси X, мм — 305; перемещение по оси Y, мм — 254; перемещение по оси Z, мм — 305.

Фрезерный станок; 305 x 254 x 305 мм, конус шпинделя ISO 20 3.7 кВт векторный привод, 30'000 об/мин, автосменщик инструмента на 20 позиций, система подачи СОЖ, высокоскоростное фрезерование, блок раннего обнаружения исчезновения электропитания, 1ГБ памяти для УП, ключ блокировки памяти, 15" цветной LCD монитор и USB порт.

Список замен:

Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм

VF-1SMОжидается

200 452,54 BYN

Цена с НДС

СервисОбучениеЛизингЛогистика

Основные параметры

Перемещение по оси X, мм: 305
Перемещение по оси Y, мм: 254
Перемещение по оси Z, мм: 305
Максимальные обороты шпинделя, об/мин: 30000
Конус шпинделя: ISO20
Емкость сменщика инструмента: 20
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Haas
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 508
- ширина - 254
Количество Т-образных пазов, шт - 3
Ширина Т-образных пазов, мм - 11
Расстояние между соседними Т-образными пазами, мм - 86
Максимально допустимая нагрузка на стол, кг - 68
Расстояние между колоннами/макс. высота заготовки -

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - ISO20
Максимальная частота вращения шпинделя, об/мин - 30000
Мощность шпинделя (пост/макс), кВт - 3,7
Крутящий момент (пост/макс), Нм - 10,8
Мощность шпинделя, кВт -
Крутящий момент, Нм -
Способ передачи крутящего момента - ременная передача
Смазка подшипников шпинделя - консистентная

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 305
- по оси Y - 254
- по оси Z - 305
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 82,6
- в крайнем верхнем положении шпиндельной группы - 387,4
Максимальная величина рабочих подач, м/мин - 12,7
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 19,2
Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3
Максимальные допустимые усилия по осям, кН
- по оси X - 5,11
- по оси Y - 5,11
- по оси Z - 5,11

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - CT20
Количество инструментальных позиций в магазине - 24 (32 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 58
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 5,4
Время смены инструмента, сек
- от инструмента к инструменту - 2,8
- от стружки к стружке - 3,6

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050
Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
Скорость обработки программ, блоков/сек - до 1000
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 8 Мб
Минимальная дискретность задаваемых значений, мм - 0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 200 кадров
контурное управление AICC II c предпросмотром 400 кадров
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Система компенсации тепловых расширений ШВП
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Макропрограммирование
Скоростное фрезерование
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 1 ф. 220В или 3 ф.
Потребляемая электрическая мощность, кВА - 5
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 2,8-4,8
- рабочий расход, л/мин - 28
- объем бака СОЖ, л - 49
Габаритные размеры станка, мм
- длина - 1690
- ширина - 1224
- высота - 1930
Масса ориентировочная, кг - 920

Скачать файл Спецификация | Планировка (с размерами)

Базовая комплектация

Шпиндель на 30000 оборотов с конусом ISO 20;
автосменщик инструмента на 20 позиций;
система подачи СОЖ с выдвижным баком на 49 л;
интерфейс Ethernet для подключения станка в локальную сеть;
опция высокоскоростной обработки;
макропрограммирование;
жесткое нарезание резьбы метчиком;
1 ГБ памяти для управляющих программ;
ограждение рабочей зоны для защиты оператора и помещения от стружки и СОЖ;
блок раннего обнаружения исчезновения электропитания и др.

Доступные опции

4AXD	Привод управления 4-й осью для асинхронных поворотных столов
5AXD	Привод управления 5-й осью для асинхронных поворотных столов 93-4312B
THKIT-OM	Комплект держателей инструмента ISO20 для HAAS Office Mill
50K-20T	Шпиндель 50000 об/мин с конусом ISO20, мощность 3,7 кВт, ременная передача
WIPS-R	Беспроводная система измерительных щупов Renishaw
32GB	Расширение памяти до 32 Гб
64GB	Расширение памяти до 64 Гб
VPS	Система визуального программирования VPS
WIFI	Беспроводное Wi-Fi подключение станка Haas в локальную сеть
DWO/TCPC	Динамическое смещение рабочего нуля и контроль положения вершины инструмента
3RD PRTY RTY	Возможность подключения поворотного стола стороннего производителя на фрезерном станке с NGC
HOME	Кнопка возврата для задаваемой пользователем 2-ой исходной позиции
SOM	Ориентация шпинделя
RJH-C	Улучшенный пульт дистанционного управления с маховичком и цветным многострочным ЖК-дисплеем
TC-36-ISO20	Автосменщик инструмента на 36 позиций взамен стандартного, конус ISO20
