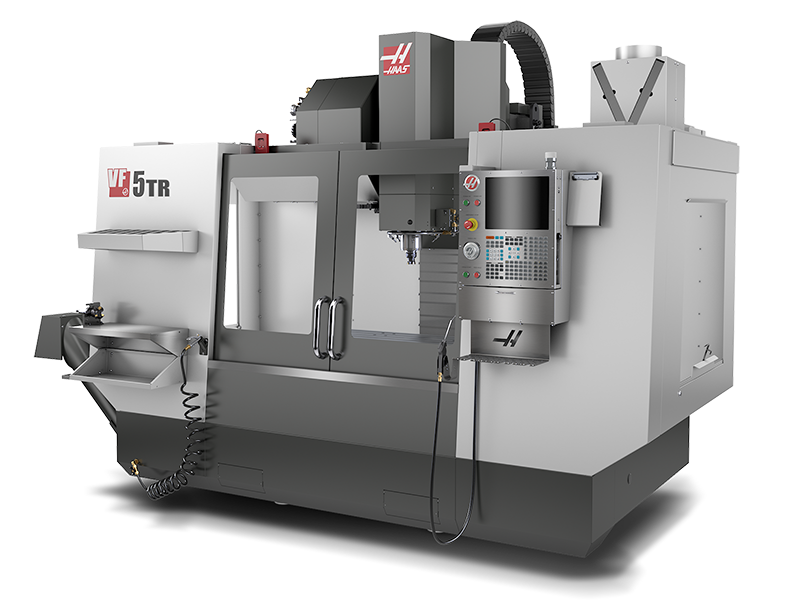

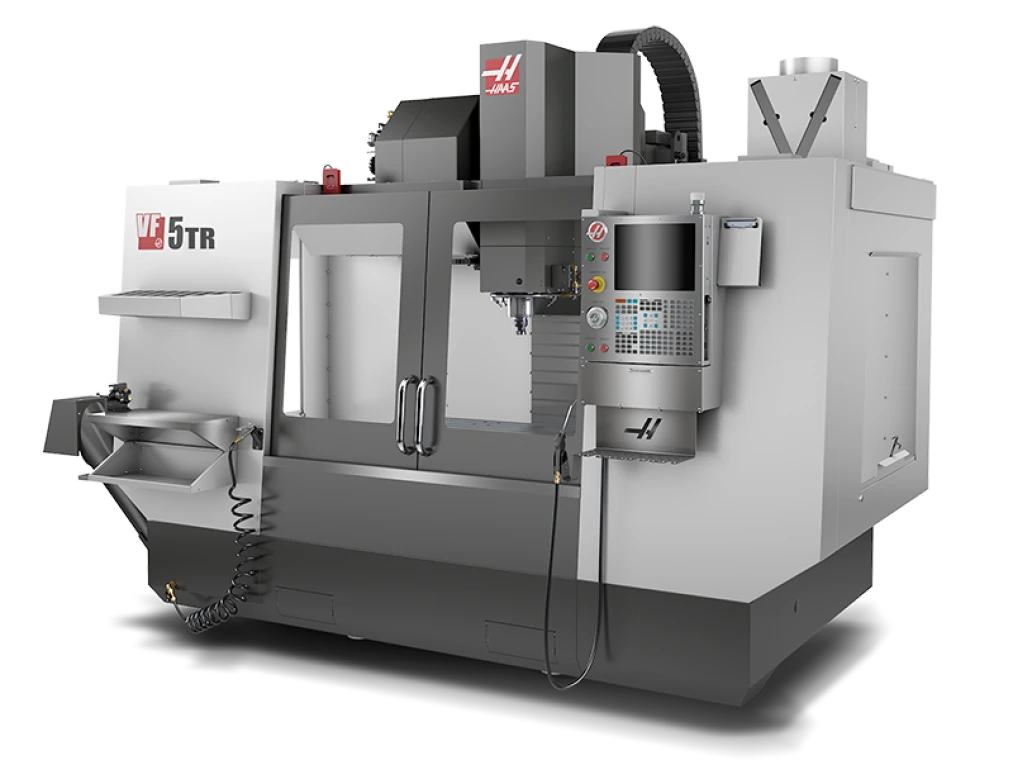

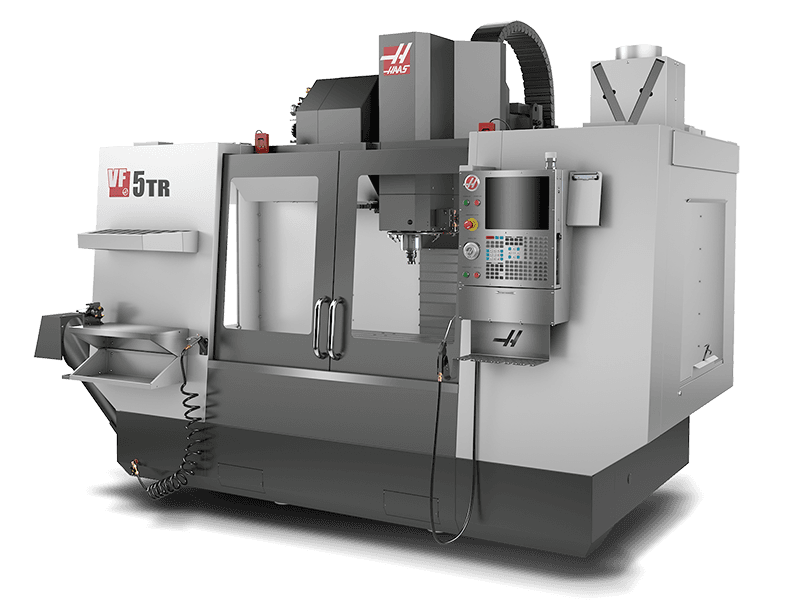

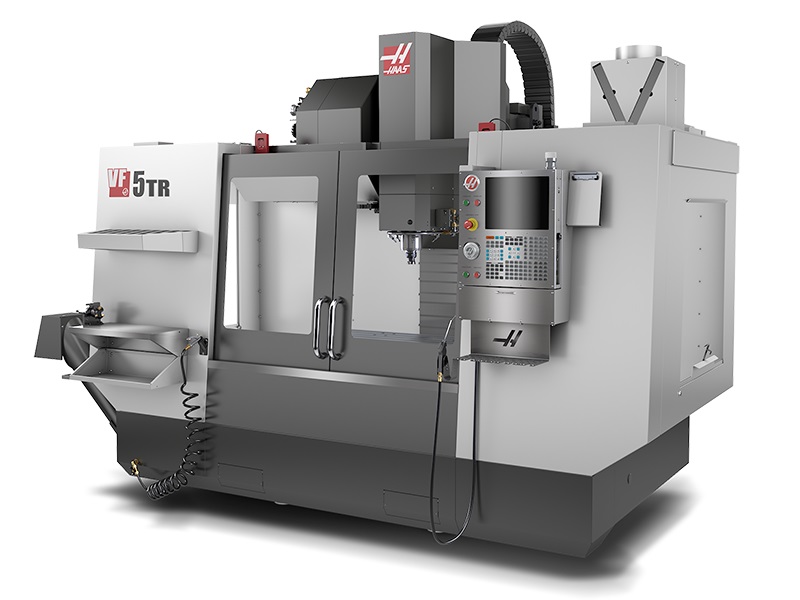

Фрезерный станок Haas VF-5/40TR
VF-5.40TRАрхив
Фрезерный станок Haas VF-5/40TR, артикул VF-5.40TR. Цена по запросу, товар в архиве. Основные параметры: перемещение по оси X, мм — 1270; перемещение по оси Y, мм — 660; перемещение по оси Z, мм — 635.
Пятиосевой вертикальный обрабатывающий центр; 1270 x 660 x 635 мм, со съемным двухосевым наклонно-поворотным столом 210 мм, конус ISO 40, прямой векторный привод 22,4 кВт, 8100 об/мин, устройство смены инструмента бокового исполнения на 30+1 гнездо, ускоренное перемещение 18,0 м/мин, автоматический шнек для удаления стружки, программируемое сопло для подачи СОЖ, модуль обнаружения сбоя питания, 1 гигабайт программной памяти, поворот и масштабирование системы координат, цветной пульт
дистанционного ручного управления с маховичком, макрокоманды, высокоскоростная обработка, цветной 15-дюймовый ЖК-дисплей, порт USB, переключатель для блокировки памяти, прямое нарезание резьбы метчиком и система подачи СОЖ объемом 360 литров с обильной подачей СОЖ в зону резания.
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Перемещение по оси X, мм
- 1270
- Перемещение по оси Y, мм
- 660
- Перемещение по оси Z, мм
- 635
- Максимальные обороты шпинделя, об/мин
- 8100
- Конус шпинделя
- ISO40
- Емкость сменщика инструмента
- 30
- Тип фрезерного станка
- Вертикально-фрезерный
- Бренд
- Haas
- Вид номенклатуры
- Фрезерные станки
Технические характеристики
Технические характеристики
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- При 3-координатной обработке
- Размеры рабочей поверхности стола с Т-обр. пазами, мм
- длина - 1372
- ширина - 610
- Количество Т-образных пазов - 7
- Ширина Т-образных пазов, мм - 15,9....16,0
- Расстояние между соседними Т-образными пазами, мм - 80
- Максимально допустимая нагрузка на стол (равномерно распределенная), кг - 1814
- При обработке на наклонно-поворотном столе
- Диаметр планшайбы, мм - 210
- Максимально допустимая нагрузка на планшайбу, кг - 91
- Количество Т-образных пазов - 6
- Максимальный описываемый диаметр устанавливаемого изделия, мм - 597
- Диаметр центрального отверстия в планшайбе, мм - 50,8
- Глубина центрального отверстия в планшайбе, мм - 124,8
- Ось поворота:
- диапазон поворота, град. - 360
- скорость рабочего поворота, град/мин - 1980
- скорость холостого поворота, град/мин - 3600
- Ось наклона:
- диапазон значений установки угла, град. - ±120
- скорость рабочего поворота, град/мин - 1980
- скорость холостого поворота, град/мин - 3600
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Исполнение конуса шпинделя - ISO40
- Максимальная частота вращения шпинделя, об/мин - 8100
- Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)
- Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 11/20,4 (10000/12000 об.); 9/15 (15000 об.)
- Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) - 63/135 (10000/12000 об.); 55/100 (15000 об.)
- Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) - 9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)
- Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (10000/12000/15000 об.)
- Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (10000/12000/15000 об.)
- Способ передачи крутящего момента - прямой привод
- Смазка подшипников шпинделя - воздушно-масляная
- Охлаждение шпинделя - воздушное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
- Величина рабочих перемещений по осям
- по оси Х, мм - 1270
- по оси Y, мм - 660
- по оси Z, мм - 635
- Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 107
- в крайнем верхнем положении шпинделя - 742
- Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 12.7
- Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 18,0
- Мощность серводвигателей по осям X/Y/Z, кВт -
- Максимальные допустимые усилия по осям, кН
- по оси X - 15,12
- по оси Y - 15,12
- по оси Z - 24,91
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
- Исполнение инструментального магазина - Бокового типа
- Тип устанавливаемых оправок - CT40
- Количество инструментальных позиций в магазине - 30
- Максимальный диаметр устанавливаемого инструмента, мм - 100
- Максимальная длина инструмента, мм - 235
- Максимальный диаметр устанавливаемого инструмента, мм
- при пустых соседних позициях - 127
- при занятых соседних позициях - 63,5
- Максимальный вес устанавливаемого инструмента, кг - 5,4
- Время смены инструмента, сек
- от инструмента к инструменту - 2,8
- от стружки к стружке - 3,6
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050
- Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025
- Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.004
- Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.003
- Точность позиционирования поворотной оси, угл. сек. - ±15
- Повторяемость позиционирования поворотной оси, угл. сек. - ±10
- Точность позиционирования наклонной оси, угл. сек. -
- Повторяемость позиционирования наклонной оси, угл. сек. -
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - HAAS
- Количество управляемых осей - 5
- Тип монитора для отображения информации - LCD 15"
- Скорость обработки программ, блоков/сек - до 1000
- Тип интерфейса для подключения съемных носителей памяти - USB
- Объем памяти станка для хранения программ - 2 Мб
- Дополнительная память с Fanuc Data Server - 2 Гб
- Минимальная дискретность задаваемых значений, мм - 0,001
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая 2D визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- до 1000 зарегистрированных программ
- функция компенсации инструмента с возможностью учета износа
- метрическая и дюймовая система
- контурное управление AICC II c предпросмотром 400 кадров
- плавный контроль допуска, контроль рывка
- выбор уровня качества обработки
- пробный запуск
- покадровое исполнение
- подача в минуту, подача на оборот
- абсолютное программирование и в приращениях
- вызов подпрограммы (до 10 вложений)
- интерфейс iHMI
- многофункциональная среда для создания управляющих программ Manual Guide I
- Data Server c расширением памяти
- индексация рабочей наклонной плоскости TWP
- преобразование системы координат
- контроль центральной точки инструмента TCP
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Полностью литая чугунная станина
- Закрытое защитное ограждение с крышей
- Встроенный двухосевой наклонно-поворотный стол
- Серводвигатели перемещений по осям с прямой передачей момента
- Стальные закаленные подшипниковые блоки направляющих
- ШВП с двойным креплением и предварительно натянутой гайкой
- Система автоматической смазки направляющих и ШВП
- Система компенсации тепловых расширений ШВП
- Электрошкаф разделен на силовую часть и блок электроавтоматики
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система подачи СОЖ
- Датчик уровня СОЖ в баке
- Маслосборник
- Ленточный конвейер для удаления стружки с тележкой
- Система для удаления стружки (два шнека и конвейер с тележкой)
- Система автоматического открывания дверей
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Ручной пистолет СОЖ для смыва стружки
- Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
- Автоматическая централизованная система смазки
- Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
- Станочное освещение
- Лампа индикации состояния станка
- Датчик закрытия дверей рабочей зоны
- Автоматическое отключение станка
- Комплект инструментов для калибровки поворотных осей
- Комплект регулировочных опор
- Подготовка для разгрузки станка краном
- Рабочий стол метрического исполнения
- Управление 4-й осью
- Управление 5-ой осью
- Измерительные линейки FAGOR для линейных осей X/Y/Z
- Измерительные линейки FAGOR для поворотных осей A/C
- Беспроводная измерительная система
- Макропрограммирование
- Ориентация шпинделя
- Вращение координат и масштабирование
- Высокоскоростное фрезерование
- Пульт дистанционного управления на кабеле
- USB порт для копирования программ
- Цикл прямого резьбонарезания
- Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
- WiFi для беспроводного подключения станка в сеть
- Система удаленного мониторинга HaasConnect
- Быстрая передача файлов в станок по WiFi HaasDrop
- Экспортная упаковка
- Трансформатор (c системой ЧПУ Fanuc)
- Соответствие нормам безопасности СЕ
- Переключатель для блокировки памяти для пульта управления
- Программируемое сопло подачи СОЖ
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 400В, 50 Гц
- Потребляемая электрическая мощность, кВА - 28
- Требования к сжатому воздуху
- рабочее давление в сети, бар - 6,9
- рабочий расход, л/мин - 113
- Объем бака СОЖ, л - 360

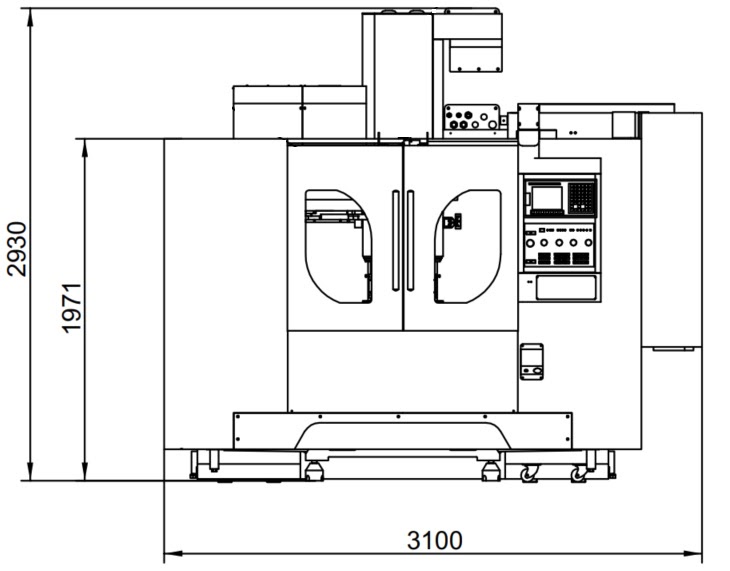

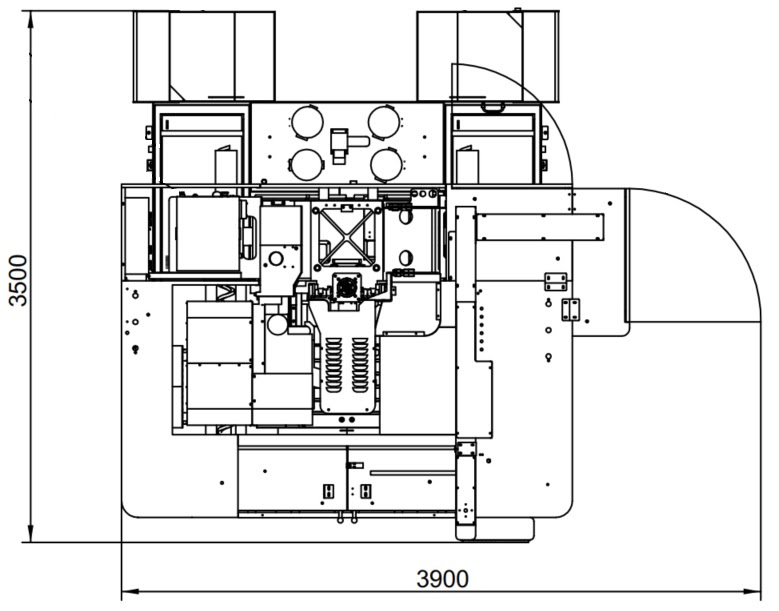

- Габаритные рабочие размеры станка, мм
- длина - 3760
- ширина - 2895
- высота - 2997
- Масса ориентировочная, кг - 6860
