Резьбофрезы со сменными пластинами

Корпусные резьбофрезы со сменными пластинами применяются для нарезания различных видов резьбы, таких как метрическая, дюймовая, трубная и других стандартов, на станках с ЧПУ и обрабатывающих центрах.

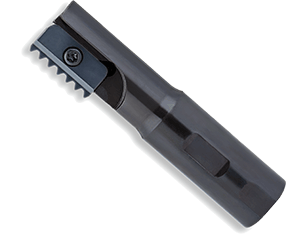

Конструкция корпусных резьбофрез

• Корпус — основной элемент резьбофрезы, на которую устанавливаются режущие пластины. Обычно изготавливается из стали, конструкция выполнена в виде цилиндрической формы, также может использоваться конструкция с хвостовиком Weldon. По количеству крепления пластин, самые распространенные варианты — однозубые и двузубые резьбофрезы.
• Сменные пластины изготовлены из твердого сплава, на которые нанесено специальное покрытие. Пластины фиксируются на корпус с помощью винтов, что позволяет быстро произвести замену при износе.

Основные преимущества

Основные преимущества корпусных резьбофрез перед монолитными — высокая универсальность применения и экономичность.

На один корпус резьбофрезы можно устанавливать различные сменные пластины, под разный шаг или разный стандарт резьбы: от метрической до различной дюймовой или трубной резьбы. Благодаря такой особенности отсутствует необходимость приобретать различные цельные резьбофрезы.

При износе пластин, такая конструкция позволяет быстро менять поврежденные пластины, без необходимости менять весь корпус, что способно существенно снизить затраты на инструмент и повысить эффективность работы. Возможность быстрой замены пластин позволяет сократить время на переналадку и увеличить время активной работы оборудования, что повышает общую производительность.

Параметры корпусных резьбофрез

Параметры корпусных резьбофрез включают в себя несколько характеристик, которые нужно учитывать при выборе резьбофрез со сменными пластинами.

• Диаметр рабочей части фрезы — основой параметр, который должен быть не больше размера резьбы, которую необходимо нарезать.
• Количество зубьев влияет на производительность резьбофрезерования. Большое количество зубьев лучше справляется с нагрузкой на инструмент, обеспечивает равномерный и качественный процесс нарезания резьбы. Конструкция фрез с одним рабочим подойдет для высокопроизводительных операций, где не требуется высокая жесткость.
• Материал корпуса — корпуса резьбофрез в основном изготавливаются из стали, но также могут быть доступны варианты из твердого сплава, такая конструкция обладает антивибрационными свойствами, но цена на твердосплавный корпус в несколько раз выше.
• Размер и тип устанавливаемой пластины. Корпусные резьбофрезы с сменными пластинами имеют параметр, который определяет размер и тип пластин, которые могут быть установлены на фрезу. Эти параметры обычно отражены в технических параметрах инструмента.
• Рабочая длина. Этот параметр указывает максимально возможную длину, на которой резьбофреза может нарезать резьбу. Этот параметр особо важен при обработке длинных заготовок или при нарезании глубокой резьбы.
