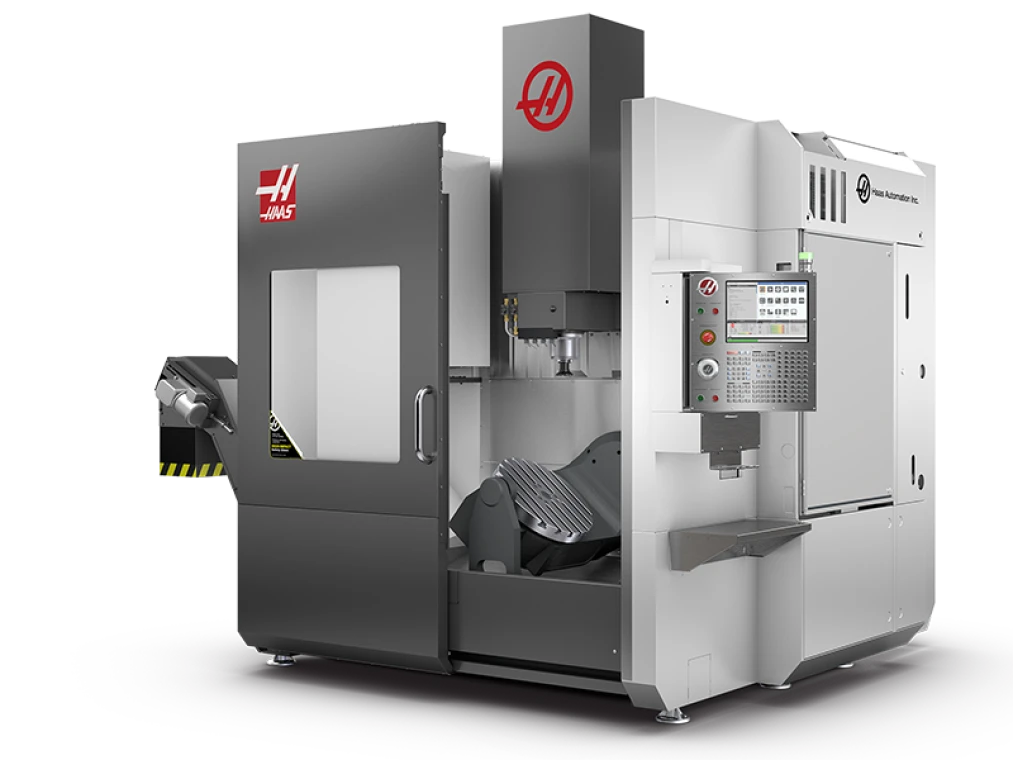

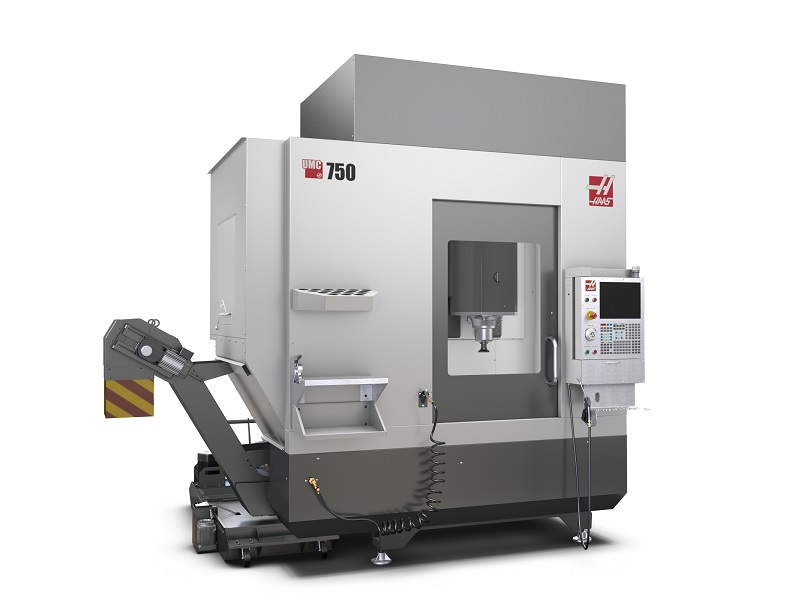

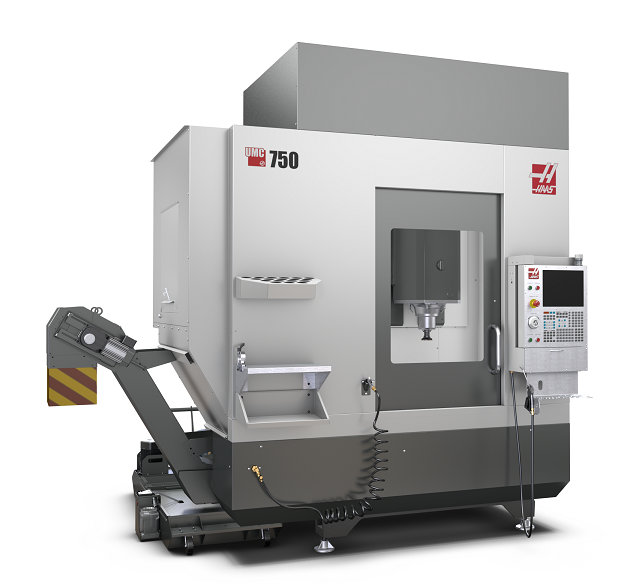

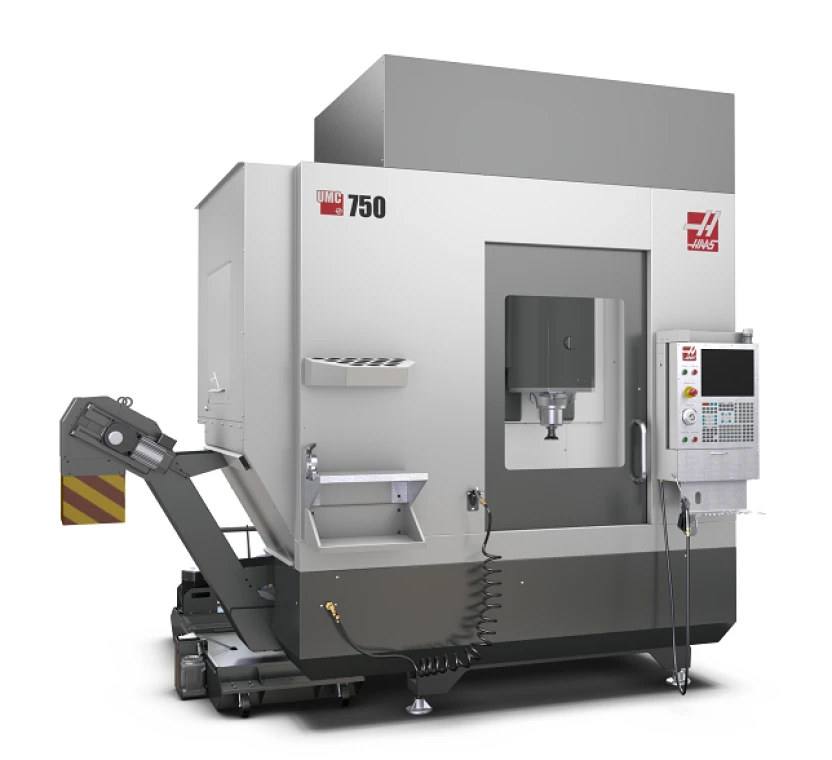

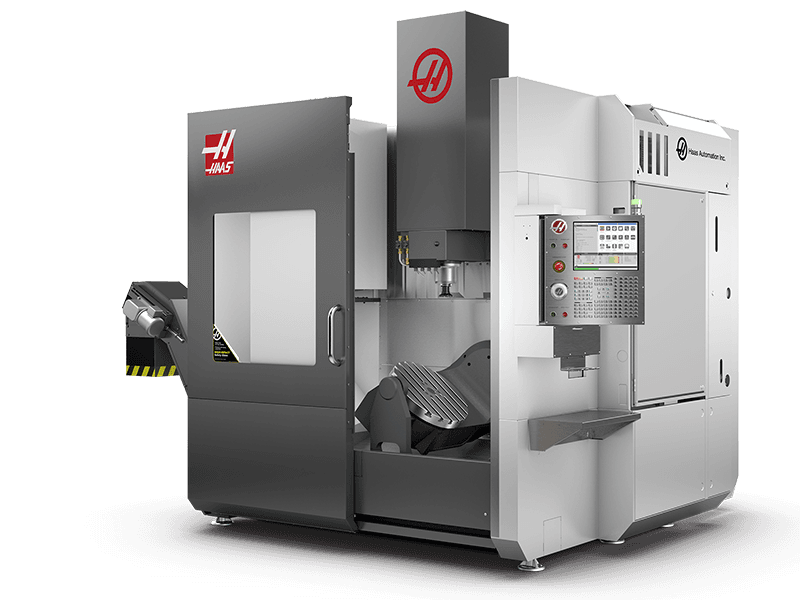

Фрезерный станок Haas UMC-750
Фрезерный станок Haas UMC-750, артикул UMC-750. Цена по запросу, товар в архиве. Основные параметры: перемещение по оси X, мм — 762; перемещение по оси Y, мм — 508; перемещение по оси Z, мм — 508.
Основные параметры
Основные параметры
- Перемещение по оси X, мм
- 762
- Перемещение по оси Y, мм
- 508
- Перемещение по оси Z, мм
- 508
- Максимальные обороты шпинделя, об/мин
- 8100
- Конус шпинделя
- ISO40
- Емкость сменщика инструмента
- 30
- Тип фрезерного станка
- Вертикально-фрезерный
- Бренд
- Haas
- Вид номенклатуры
- Фрезерные станки
Технические характеристики
Технические характеристики

- Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 500
- Количество Т-образных пазов - 7
- Ширина Т-образных пазов, мм - 15,9...16,0
- Расстояние между соседними Т-образными пазами, мм - 63
- Максимально допустимая нагрузка на стол, кг - 300
- Исполнение конуса шпинделя - ISO40
- Максимальная частота вращения шпинделя, об/мин - 8100 (10000/15000 - опция)
- Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)
- Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 11/20,4 (10000/12000 об.); 9/15 (15000 об.)
- Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) - 63/135 (10000/12000 об.); 55/100 (15000 об.)
- Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) - 9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)
- Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (10000/12000/15000 об.)
- Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (10000/12000/15000 об.)
- Способ передачи крутящего момента - прямой привод
- Смазка подшипников шпинделя - воздушно-масляная
- Охлаждение шпинделя - воздушное
- Величина рабочих перемещений по осям
- по оси Х, мм - 762
- по оси Y, мм - 508
- по оси Z, мм - 508
- по поворотной оси, град - полный оборот (360 град.)
- по наклонной оси, град. - от +120 до -35
- Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 102
- в крайнем верхнем положении шпинделя - 610
- Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 16.5
- Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 30,5
- Максимальная скорость вращения поворотных осей на рабочей подаче, град/сек - 50,0
- Максимальная скорость вращения поворотных осей при ускоренном перемещении, град/сек - 50,0
- Мощность серводвигателей по осям X/Y/Z, кВт -
- Максимальные допустимые усилия по осям, кН
- по оси X - 12,23
- по оси Y - 12,23
- по оси Z - 15,12
- Крутящий момент поворотной оси, Нм - 2514
- Тормозной момент поворотной оси, Нм - 1220
- Крутящий момент наклонной оси, Нм - 3037
- Тормозной момент наклонной оси, Нм - 2712
- Исполнение инструментального магазина - Бокового типа
- Тип устанавливаемых оправок - CT40 (BT40)
- Количество инструментальных позиций в магазине - 30 (50 - опция)
- Максимальный диаметр устанавливаемого инструмента, мм - 100
- Максимальная длина инструмента, мм - 235
- Максимальный диаметр устанавливаемого инструмента, мм
- при пустых соседних позициях - 127
- при занятых соседних позициях - 64
- Максимальный вес устанавливаемого инструмента, кг - 5,4
- Время смены инструмента, сек
- от инструмента к инструменту - 2,8
- от стружки к стружке - 3,6
- Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050
- Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025
- Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.004
- Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.003
- Точность позиционирования поворотной оси, угл. сек. - ±15
- Повторяемость позиционирования поворотной оси, угл. сек. - ±10
- Точность позиционирования наклонной оси, угл. сек. -
- Повторяемость позиционирования наклонной оси, угл. сек. -
- Тип устройства - HAAS
- Количество управляемых осей - 5
- Тип монитора для отображения информации - LCD 15"
- Скорость обработки программ, блоков/сек - до 1000
- Тип интерфейса для подключения съемных носителей памяти - USB
- Объем памяти станка для хранения программ - 2 Мб
- Дополнительная память с Fanuc Data Server - 2 Гб
- Минимальная дискретность задаваемых значений, мм - 0,001
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая 2D визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- до 1000 зарегистрированных программ
- функция компенсации инструмента с возможностью учета износа
- метрическая и дюймовая система
- контурное управление AICC II c предпросмотром 400 кадров
- плавный контроль допуска, контроль рывка
- выбор уровня качества обработки
- пробный запуск
- покадровое исполнение
- подача в минуту, подача на оборот
- абсолютное программирование и в приращениях
- вызов подпрограммы (до 10 вложений)
- интерфейс iHMI
- многофункциональная среда для создания управляющих программ Manual Guide I
- Data Server c расширением памяти
- индексация рабочей наклонной плоскости TWP
- преобразование системы координат
- контроль центральной точки инструмента TCP
- Полностью литая чугунная станина
- Закрытое защитное ограждение с крышей
- Встроенный двухосевой наклонно-поворотный стол
- Серводвигатели перемещений по осям с прямой передачей момента
- Стальные закаленные подшипниковые блоки направляющих
- ШВП с двойным креплением и предварительно натянутой гайкой
- Система автоматической смазки направляющих и ШВП
- Система компенсации тепловых расширений ШВП
- Высокоточные датчики углового положения поворотных осей
- Электрошкаф разделен на силовую часть и блок электроавтоматики
- Система подачи СОЖ
- Датчик уровня СОЖ в баке
- Маслосборник
- Ленточный конвейер для удаления стружки с тележкой
- Система для удаления стружки (два шнека и конвейер с тележкой)
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Ручной пистолет СОЖ для смыва стружки
- Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
- Автоматическая централизованная система смазки
- Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
- Станочное освещение
- Лампа индикации состояния станка
- Датчик закрытия дверей рабочей зоны
- Автоматическое отключение станка
- Комплект инструментов для калибровки поворотных осей
- Комплект регулировочных опор
- Подготовка для разгрузки станка краном
- Рабочий стол метрического исполнения
- Управление 4-й осью
- Управление 5-ой осью
- Измерительные линейки FAGOR для линейных осей X/Y/Z
- Измерительные линейки FAGOR для поворотных осей A/C
- Беспроводная измерительная система
- Макропрограммирование
- Ориентация шпинделя
- Вращение координат и масштабирование
- Пульт дистанционного управления на кабеле
- USB порт для копирования программ
- Цикл прямого резьбонарезания
- Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
- WiFi для беспроводного подключения станка в сеть
- Система удаленного мониторинга HaasConnect
- Быстрая передача файлов в станок по WiFi HaasDrop
- Экспортная упаковка
- Трансформатор (c системой ЧПУ Fanuc)
- Соответствие нормам безопасности СЕ
- Переключатель для блокировки памяти для пульта управления
- Задаваемая пользователем вторая исходная позиция
- Кондиционер электрошкафа
- Электропитание - 3 ф. 400В, 50 Гц
- Потребляемая электрическая мощность, кВА - 28
- Требования к сжатому воздуху
- рабочее давление в сети, бар - 6,9
- рабочий расход, л/мин - 113
- Объем бака СОЖ, л - 208 (360 - опция)
- Габаритные рабочие размеры станка, мм
- длина - 3617
- ширина - 3190
- высота - 3140
- Масса ориентировочная, кг - 8650


Дополнительная информация
Особенности конструкции | Комплектация | Опции | Видео | Спецификация | Планировка (с размерами)
Haas сделал пятиосевые обрабатывающие центры доступными
UMC-750 представляет собой экономически выгодное решение для полноценной 5-осевой обработки и для обработки 3+2.UMC-750 — универсальный 5-осевой вертикальный обрабатывающий центр с размером конуса ISO 40 с перемещениями по оси 762×508×508 мм и интегрированным двухосевым наклонно-поворотным столом. Станок оснащен шпинделем с прямым приводом с частотой вращения 8100 об/мин и стандартно комплектуется боковым устройством смены инструмента 30+1 гнездо.
Двухосевой поворотный стол центра UMC-750 позволяет устанавливает детали практически под любым углом для 5-сторонней обработки или обеспечивает полное одновременное движение по пяти осям для контурной или сложной обработки. Поворотный стол обеспечивает наклон от +120 до –35 градусов и поворот на 360 градусов. Планшайба диаметром 500 мм обладает стандартными T-образными пазами и точным направляющим отверстием для универсального крепления.
Работу шпинделя с прямым приводом с частотой вращения 8100 об/мин центра UMC-750 обеспечивает система векторного двойного привода мощностью 22,4 кВт. Линейная система Haas непосредственно связывает шпиндель с двигателем для снижения температуры нагрева и повышения эффективности передачи мощности, обеспечивая при этом великолепную обработку поверхности. Опциональные шпиндели с частотой вращения 10000 и 15000 об/мин доступны для предприятий, которым необходима большая скорость. Все шпиндели обеспечивают крутящий момент при резании 122 Нм.
Широкий ряд высокопроизводительных дополнительных опций доступен для UMC-750, включая конвейер ленточного типа для удаления стружки, увеличенную планшайбу диаметром 750 мм, системы подачи СОЖ высокого давления через шпиндель, управляемое сопло подачи СОЖ, высокоскоростную обработку, WiFi-камеру, расширение памяти и др.
Если Вам необходимо экономичное 5-осевое решение для уменьшения времени наладки и повышения точности обработки, то Вы нашли, что искали. UMC-750 от Haas — то, что Вам нужно.
Особенности конструкции
- Система СОЖ с баком
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Автоматическая централизованная система смазки
- Станочное освещение
- Лампа индикации состояния станка
- Электромеханический замок дверей ограждения рабочей зоны
- Функция автоматического отключения станка
- Комплект инструментов для калибровки поворотных осей
- Комплект регулировочных опор
- Подготовка для разгрузки станка краном
- Рабочий стол метрического исполнения
- Управление 4-й осью
- Управление 5-й осью
- Беспроводная измерительная система
- Макропрограммирование
- Ориентация шпинделя
- Вращение координат и масштабирование
- Улучшенный пульт дистанционного управления
- USB-порт
- Цикл прямого резьбонарезания
- Интерфейс Ethernet
- Экспортная упаковка
- Внутренний трансформатор (354–480 В)
- Соответствие нормам безопасности СЕ
- Переключатель для блокировки памяти для пульта управления
- Задаваемая пользователем вторая исходная позиция
- Охлаждение шкафа управления
Базовая комплектация
- Станочное освещение
- Система подачи СОЖ с насосом 186 Вт и баком на 49 литров
- Лампа индикации состояния станка
- Электромеханический замок двери ограждения рабочей зоны
- Функция автоматического отключения станка
- Комплект регулировочных опор
- Ориентация шпинделя
- Система визуального программирования
- Цикл прямого резьбонарезания
- Экспортная упаковка
- Внутренний трансформатор
- Соответствие нормам безопасности СЕ
- Кнопочный выключатель для блокировки памяти на пульте управления
Дополнительные опции
- Дополнительные 8 резервных "М"-функций
- Опция BT40
- Программируемое сопло подачи СОЖ
- Шпиндель 12000 об/мин, прямой привод, макс. мощность 22,4 кВт, только для UMC-750 в старом исполнении
- Система автоматического поддержания уровня и концентрации СОЖ
- Устройство смены инструмента бокового исполнения, 40 конус, 50+1 инструмент
- Подача сжатого воздуха через инструмент (требуется опция TSC)
- Опция высокоскоростной обработки
- Расширение памяти до 32 Гб
- Расширение памяти до 64 Гб
- Ленточный транспортер удаления стружки CONVEYOR
- Система для вытяжки паров СОЖ
- Подача СОЖ через шпиндель. Давление — 20 атмосфер (300 psi)
- Подготовка станка для установки опции подачи СОЖ высокого давления через шпиндель
- Маслоотделитель для бака СОЖ
- Система подачи СОЖ высокого давления через шпиндель, до 69 бар
- Переносная лампа освещения рабочей зоны
- Дополнительная система фильтрации СОЖ, 5-микронный фильтр
- Инструментальная тележка HAAS для оправок с 40 конусом, 4 стеллажа под 120 инструментов
- Шпиндель 15000 об/мин, прямой привод, макс. мощность 22,4 кВт, взамен стандартного
- Бак СОЖ на 360 литров взамен стандартного
- Шпиндель 10000 об/мин, прямой привод, макс. мощность 22,4 кВт, взамен стандартного
- Набор опций для работы с СОЖ
- Дополнительный комплект для фильтрации СОЖ, включает 200-микронный фильтр и стальную решетку
- Шпиндель HSK-A63 15000 об/мин, прямой привод, макс. мощность 22,4 кВт
- Защищенная WIFI камера, позволяющая удаленно наблюдать за обработкой
- Шпиндель 10000 об/мин с консистентной смазкой для станков VF
- Устройство смены инструмента бокового исполнения, конус HSK-A63, 50+1 инструмент
- Дополнительный 1 год гарантии
- Шлифованная планшайба без Т-образных пазов вместо стандартной для UMC-750 и UMC-750SS
- Анкерный комплект для крепления фрезерного станка серии UMC
- Передача технических навыков оператору фрезерного станка HAAS, 1 чел/день
Видео
Демонстрация работы
Этапы производства 5-осевого вертикально-фрезерного центра Haas UMC-750
