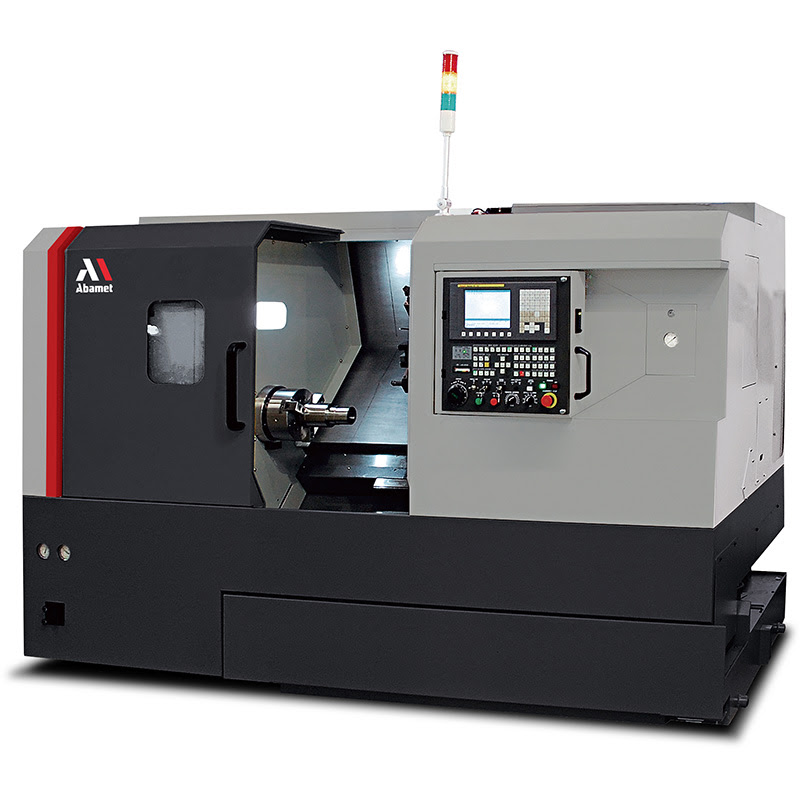

Токарный обрабатывающий центр с ЧПУ по металлу ST-20BMF
ST-20BMFАрхив
Токарный обрабатывающий центр с ЧПУ по металлу ST-20BMF бренда Abamet.ru, артикул ST-20BMF. Цена по запросу, товар в архиве. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 220; макс. длина точения, мм — 410.
Токарный центр с ЧПУ с приводным инструментом и с увеличенным проходным отверстием в шпинделе; максимальный обрабатываемый диаметр 280 мм, макс. длина обработки 330 мм, макс. диаметр прутка 76 мм, шпиндель с посадкой A2-8, 11/15 кВт, 3500 об/мин, гидравлический патрон 254 мм (10''), 12-позиционная револьверная головка BMT55, задняя бабка, освещение рабочей зоны, USB-порт.
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Тип токарного станка
- Горизонтальный револьверный
- Макс. обраб. диаметр, мм
- 220
- Макс. длина точения, мм
- 410
- Макс. обороты шпинделя, об/мин
- 3500
- Мощность шпинделя, кВт
- 15
- Диаметр патрона, мм
- 254
- Макс. диаметр прутка, мм
- 76
- Особенности комплектации
- M - приводной инструмент, ось C, B - увеличенный шпиндель и патрон
- Бренд
- Abamet.ru
- Вид номенклатуры
- Токарные станки
Технические характеристики
Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный устанавливаемый диаметр заготовки над станиной, мм - 550
- Максимальный обрабатываемый наружный диаметр, мм - 280
- Максимальная длина точения, мм - 330
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Посадка шпинделя - А2-8 (ASA)
- Максимальная частота вращения шпинделя, об/мин - 3500
- Максимальный крутящий момент на шпинделе, Нм - 184,4
- Мощность шпинделя (пост./30 мин), кВт - 11/15
- Диаметр отверстия в главном шпинделе, мм - 86
- Максимальный диаметр обрабатываемого прутка, мм - 76
- Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ
- Тип линейных направляющих - Качения, роликовые
- Наклон станины, град. - 45
- Величина перемещений по осям, мм
- по оси Х - 220
- по оси Z - 410
- Максимальная скорость холостых перемещений, м/мин
- по оси Х - 36
- по оси Z - 36
- Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА
- Тип инструментального револьвера - BMT55
- Направление вращения - В обе стороны
- Количество позиций в револьвере/сменщике - 12
- Сечения корпусов резцов, мм - 25х25
- Время индексации, сек - 1
- Макс. число приводных станций, шт - 12
- Макс. обороты приводного инструмента, об/мин - 5000
ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ
- Комплектация - Базовая
- Конус Морзе - MT #4
- Ход пиноли, мм - 80
- Привод пиноли - Гидравлический
- Привод задней бабки - Ручной
- Максимальное усилие пиноли, Н - 5011
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования осей X/Z (JIS6338), мм - ±0.005
- Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.002
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - Fanuc 0i-TF Plus/T1
- Количество управляемых осей - 3
- Тип монитора для отображения информации - LCD 10,4"
- Подключение съемных носителей памяти - USB/Flash memory card interface
- Интерфейсы для подключения - LAN Port
- Объем памяти для хранения программ - 2 Мб
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- функция компенсации инструмента с возможностью учета износа
- метрическая и дюймовая системы
- автодиагностика станка
- счетчик часов работы/деталей
- абсолютное программирование и в приращениях
- до 1000 зарегистрированных управляющих программ
- фоновое редактирование программ
- вызов подпрограммы (4 уровня)
- пробный запуск
- покадровое исполнение
- линейная и круговая интерполяция
- поддержка постоянной скорости резания
- подача на оборот, подача в минуту
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Цельная литая наклонная станина
- Усиленные ребра жесткости предотвращают деформации и скручивания
- Полностью закрытое герметичное защитное ограждение
- Легкий доступ ко всем частям станка для работы и обслуживания
- Серводвигатели для перемещений по осям
- Смазка шпинделя консистентная (Grease Packed)
- Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система приводного инструмента с С-осью
- Задняя бабка
- Система подачи СОЖ с баком
- Гидравлический 3-кулачковый патрон
- Педаль для гидравлического патрона
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Трансформатор
- Экспортная упаковка
- Инструментальный револьвер с комплектом оснастки:
- Держатель резца 25х25 мм для наружного точения - 4 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 40 мм - 2 шт.
- Держатель сверл с пластинами U-Drill, диаметр 40 мм - 3 шт.
- Переходные втулки, диаметры 25/20/16/12/10 - 5 шт.
- Осевая приводная станция, ER25 - 1 шт.
- Радиальная приводная станция, ER25 - 1 шт.
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 380В, 50 Гц
- Потребляемая электрическая мощность, кВА - 25
- Объем бака СОЖ, л - 140

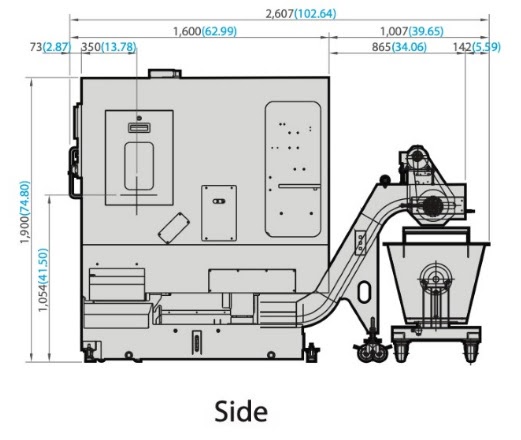

- Длина х ширина, мм (занимаемая площадь пола) - 2660 x 1650
- Масса ориентировочная, кг - 4150
