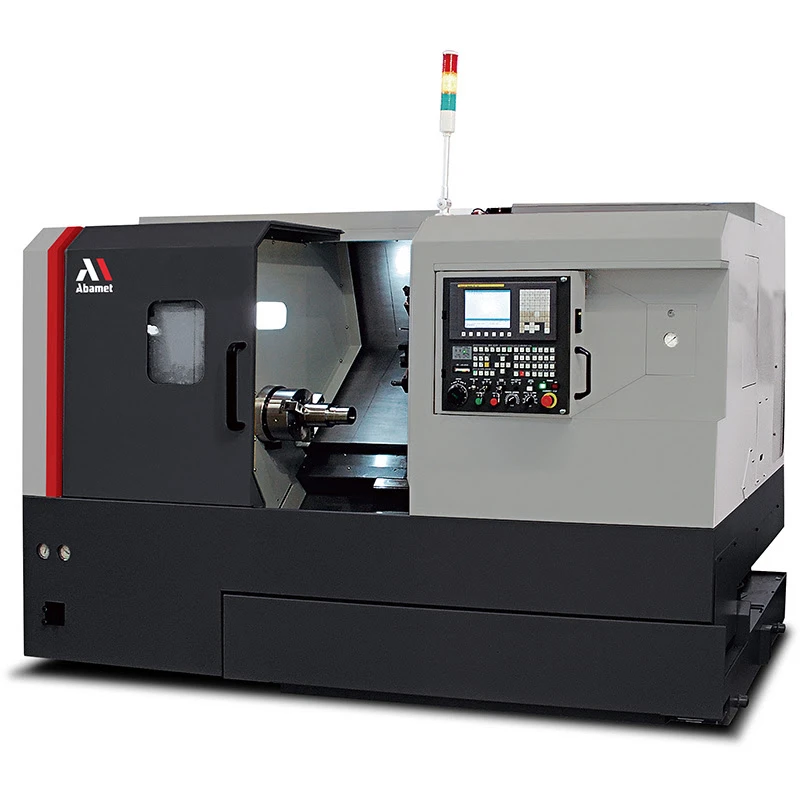

Токарно-фрезерный обрабатывающий центр с ЧПУ ST-20SYF с контршпинделем
ST-20SYFАрхив
Токарно-фрезерный обрабатывающий центр с ЧПУ ST-20SYF с контршпинделем бренда Abamet.ru, артикул ST-20SYF. Цена по запросу, товар в архиве. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 195; макс. длина точения, мм — 550.
Токарный центр с ЧПУ, осью Y и контршпинделем; макс. обрабатываемый диаметр 280 мм, макс. длина обработки 500 мм, главный шпиндель с посадкой A2-6, 15/18,5 кВт, 4000 об/мин, контршпиндель с посадкой A2-5, 5,5/7,5 кВт, 6000 об/мин, 12-позиционная револьверная головка BMT55, перемещение по оси Y ±55 мм, освещение рабочей зоны, USB-порт.
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Тип токарного станка
- Горизонтальный револьверный
- Макс. обраб. диаметр, мм
- 195
- Макс. длина точения, мм
- 550
- Макс. обороты шпинделя, об/мин
- 4000
- Мощность шпинделя, кВт
- 18.5
- Диаметр патрона, мм
- 203
- Макс. диаметр прутка, мм
- 65
- Особенности комплектации
- Y - дополнительная ось Y, S - контршпиндель, M - приводной инструмент, ось C
- Бренд
- Abamet.ru
- Вид номенклатуры
- Токарные станки
Технические характеристики
Технические характеристики
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный устанавливаемый диаметр заготовки над станиной, мм - 550
- Максимальный обрабатываемый наружный диаметр, мм - 280
- Максимальная длина точения, мм - 500
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Посадка шпинделя - А2-6 (ASA)
- Максимальная частота вращения шпинделя, об/мин - 4000
- Максимальный крутящий момент на шпинделе, Нм - 180,4
- Мощность шпинделя (пост./30 мин), кВт - 15/18,5
- Диаметр отверстия в главном шпинделе, мм - 76
- Максимальный диаметр обрабатываемого прутка, мм - 65
- Диаметр трехкулачкового гидравлического патрона, мм - 203 (8'')
ПАРАМЕТРЫ КОНТРШПИНДЕЛЯ
- Посадка шпинделя - A2-5 (ASA)
- Максимальная частота вращения шпинделя, об/мин - 6000
- Максимальный крутящий момент на шпинделе, Нм - 58,8
- Мощность шпинделя (пост./30 мин), кВт - 5,5/7,5
- Диаметр отверстия в контршпинделе, мм - 40
- Максимальный диаметр прутка, мм - 29
- Диаметр трехкулачкового патрона, мм - 152 (6'')
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ
- Тип линейных направляющих - Скольжения
- Наклон станины, град. - 45
- Величина перемещений по осям, мм
- по оси Х - 195
- по оси Y - ±55
- по оси Z - 550
- Максимальная скорость холостых перемещений, м/мин
- по оси Х - 24
- по оси Y - 10
- по оси Z - 24
- Мощность серводвигателей осей X/Y/Z, кВт - 4/1,6/4

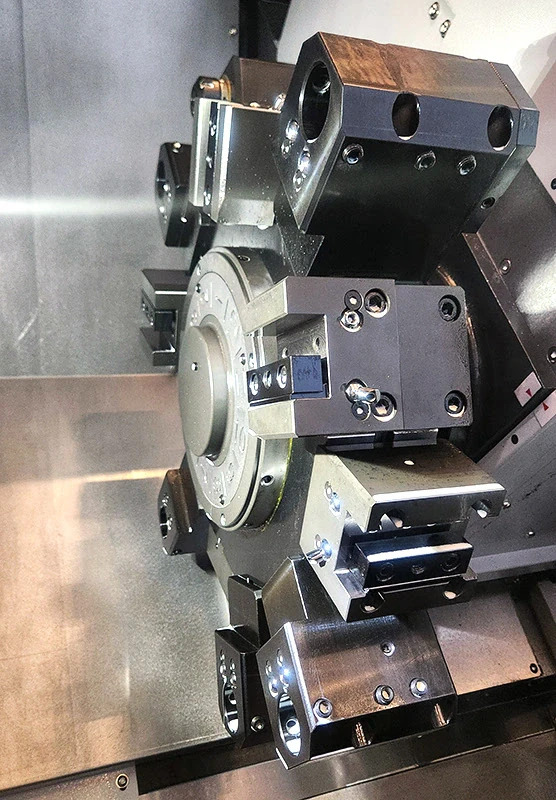

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА
- Тип инструментального револьвера - BMT55
- Направление вращения - В обе стороны
- Количество позиций в револьвере/сменщике - 12
- Сечения корпусов резцов, мм - 25х25
- Время индексации, сек - 1
- Макс. число приводных станций, шт - 12
ПАРАМЕТРЫ ПРИВОДНОГО ИНСТРУМЕНТА
- Макс. обороты приводного инструмента, об/мин - 4500
- Мощность приводного инструмента, кВт - 1,1/3,7
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования осей X/Y/Z (JIS6338), мм - ±0.005/±0.010/±0.006
- Повторяемость позиционирования осей X/Y/Z (JIS6338), мм - ±0.003/±0.003/±0.003
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - Fanuc 0i-TF Plus/T1
- Количество управляемых осей - 4
- Тип монитора для отображения информации - LCD 10,4"
- Подключение съемных носителей памяти - USB/Flash memory card interface
- Интерфейсы для подключения - LAN Port
- Объем памяти для хранения программ - 2 Мб
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- функция компенсации инструмента с возможностью учета износа
- функция синхронизации оборотов главного шпинделя и контршпинделя
- метрическая и дюймовая системы
- автодиагностика станка
- счетчик часов работы/деталей
- абсолютное программирование и в приращениях
- до 1000 зарегистрированных управляющих программ
- фоновое редактирование программ
- вызов подпрограммы (4 уровня)
- пробный запуск
- покадровое исполнение
- линейная и круговая интерполяция
- поддержка постоянной скорости резания
- подача на оборот, подача в минуту
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Цельная литая наклонная станина
- Усиленные ребра жесткости предотвращают деформации и скручивания
- Полностью закрытое герметичное защитное ограждение
- Легкий доступ ко всем частям станка для работы и обслуживания
- Серводвигатели для перемещений по осям
- Смазка шпинделя консистентная (Grease Packed)
- Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система приводного инструмента с С-осью
- Система подачи СОЖ с баком
- Гидравлический 3-кулачковый патрон
- Педаль для гидравлического патрона
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Трансформатор
- Экспортная упаковка
- Комплект инструментальной оснастки
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 380В, 50 Гц
- Потребляемая электрическая мощность, кВА - 54
- Объем бака СОЖ, л - 250
- Длина х ширина, мм (занимаемая площадь пола) - 3320 x 1780
- Масса ориентировочная, кг - 4700
