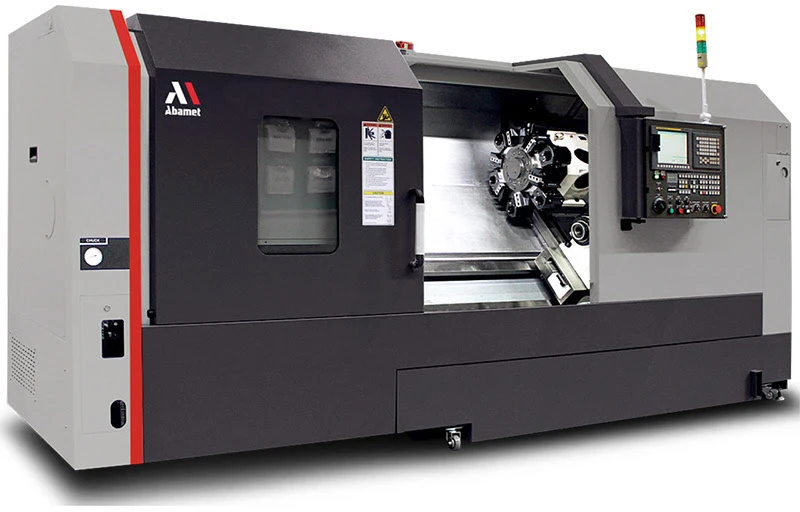

Токарно-револьверный станок с ЧПУ по металлу ST-30F
ST-30FАрхив
Токарно-револьверный станок с ЧПУ по металлу ST-30F бренда Abamet.ru, артикул ST-30F. Цена по запросу, товар в архиве. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 228; макс. длина точения, мм — 1130.
Токарный центр с ЧПУ с направляющими скольжения; обрабатываемый диаметр 400 мм, макс. длина обработки 1080 мм, шпиндель с посадкой A2-8, 15/18,5 кВт, 3500 об/мин, гидравлический патрон 254 мм (10'') с комплектом мягких кулачков, 12-позиционная револьверная головка, задняя бабка, освещение рабочей зоны, USB-порт.
СервисОбучениеЛизингЛогистика
Основные параметры
Основные параметры
- Тип токарного станка
- Горизонтальный револьверный
- Макс. обраб. диаметр, мм
- 228
- Макс. длина точения, мм
- 1130
- Макс. обороты шпинделя, об/мин
- 3500
- Мощность шпинделя, кВт
- 18.5
- Диаметр патрона, мм
- 254
- Макс. диаметр прутка, мм
- 76
- Бренд
- Abamet.ru
- Вид номенклатуры
- Токарные станки
Технические характеристики
Технические характеристики
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный устанавливаемый диаметр заготовки над станиной, мм - 610
- Максимальный обрабатываемый наружный диаметр, мм - 400
- Максимальная длина точения, мм - 1080
ПАРАМЕТРЫ ШПИНДЕЛЯ
- Посадка шпинделя - А2-8 (ASA)
- Максимальная частота вращения шпинделя, об/мин - 3500
- Максимальный крутящий момент на шпинделе, Нм - 389,3
- Мощность шпинделя (пост./30 мин), кВт - 15/18,5
- Диаметр отверстия в главном шпинделе, мм - 86
- Максимальный диаметр обрабатываемого прутка, мм - 76
- Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ
- Тип линейных направляющих - Скольжения
- Наклон станины, град. - 45
- Величина перемещений по осям, мм
- по оси Х - 228
- по оси Z - 1130
- Максимальная скорость холостых перемещений, м/мин
- по оси Х - 18
- по оси Z - 22
- Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА
- Тип инструментального револьвера - Drum (BMT65)
- Направление вращения - В обе стороны
- Количество позиций в револьвере/сменщике - 12
- Сечения корпусов резцов, мм - 25х25
- Время индексации, сек - 1
- Макс. число приводных станций, шт - -
ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ
- Комплектация - Базовая
- Конус Морзе - MT #5
- Ход пиноли, мм - 100
- Привод пиноли - Программируемый, гидравл.
- Привод задней бабки - Программируемый
- Максимальное усилие пиноли, Н - 9862
ПАРАМЕТРЫ ТОЧНОСТИ
- Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.006
- Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003/±0.003
ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
- Тип устройства - Fanuc 0i-TF Plus/T3
- Количество управляемых осей - 2
- Тип монитора для отображения информации - LCD 10,4"
- Подключение съемных носителей памяти - USB/Flash memory card interface
- Интерфейсы для подключения - LAN Port
- Объем памяти для хранения программ - 2 Мб
ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ
- программирование совместимо с G-кодом стандарта ISO
- возможность выбора Русского языка
- графическая визуализация
- встроенные стандартные циклы обработки
- текстовый редактор управляющих программ
- функция компенсации инструмента с возможностью учета износа
- метрическая и дюймовая системы
- автодиагностика станка
- счетчик часов работы/деталей
- абсолютное программирование и в приращениях
- до 1000 зарегистрированных управляющих программ
- фоновое редактирование программ
- вызов подпрограммы (4 уровня)
- пробный запуск
- покадровое исполнение
- линейная и круговая интерполяция
- поддержка постоянной скорости резания
- подача на оборот, подача в минуту
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Цельная литая наклонная станина
- Усиленные ребра жесткости предотвращают деформации и скручивания
- Полностью закрытое герметичное защитное ограждение
- Легкий доступ ко всем частям станка для работы и обслуживания
- Серводвигатели для перемещений по осям
- Смазка шпинделя консистентная (Grease Packed)
- Система автоматической смазки направляющих и ШВП
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Задняя бабка
- Система подачи СОЖ с баком
- Гидравлический 3-кулачковый патрон
- Педаль для гидравлического патрона
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Трансформатор
- Экспортная упаковка
- Комплект инструментальной оснастки
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
- Электропитание - 3 ф. 380В, 50 Гц
- Потребляемая электрическая мощность, кВА - 30
- Объем бака СОЖ, л - 260
- Длина х ширина, мм (занимаемая площадь пола) - 3920 x 1810
- Масса ориентировочная, кг - 7100
